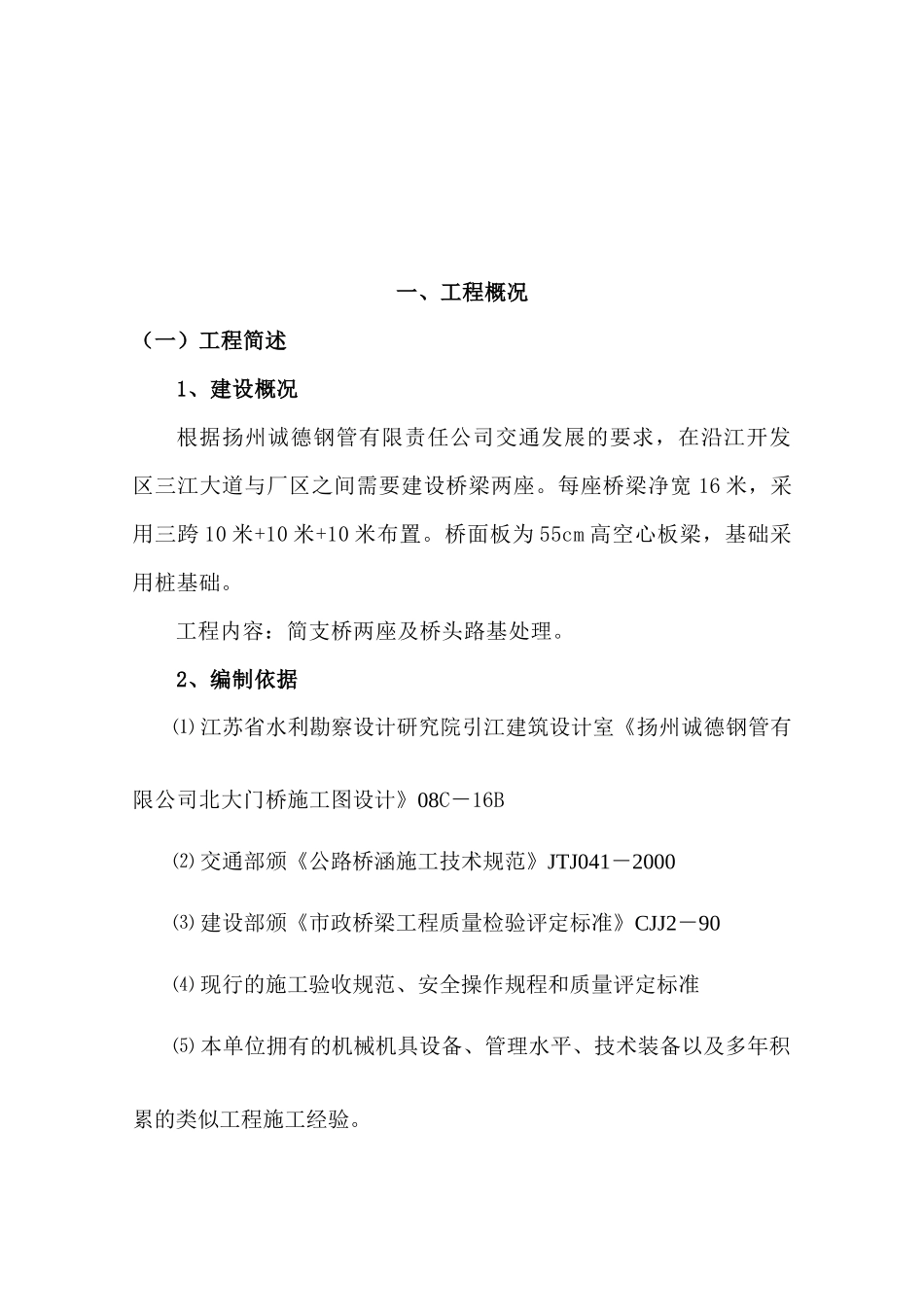

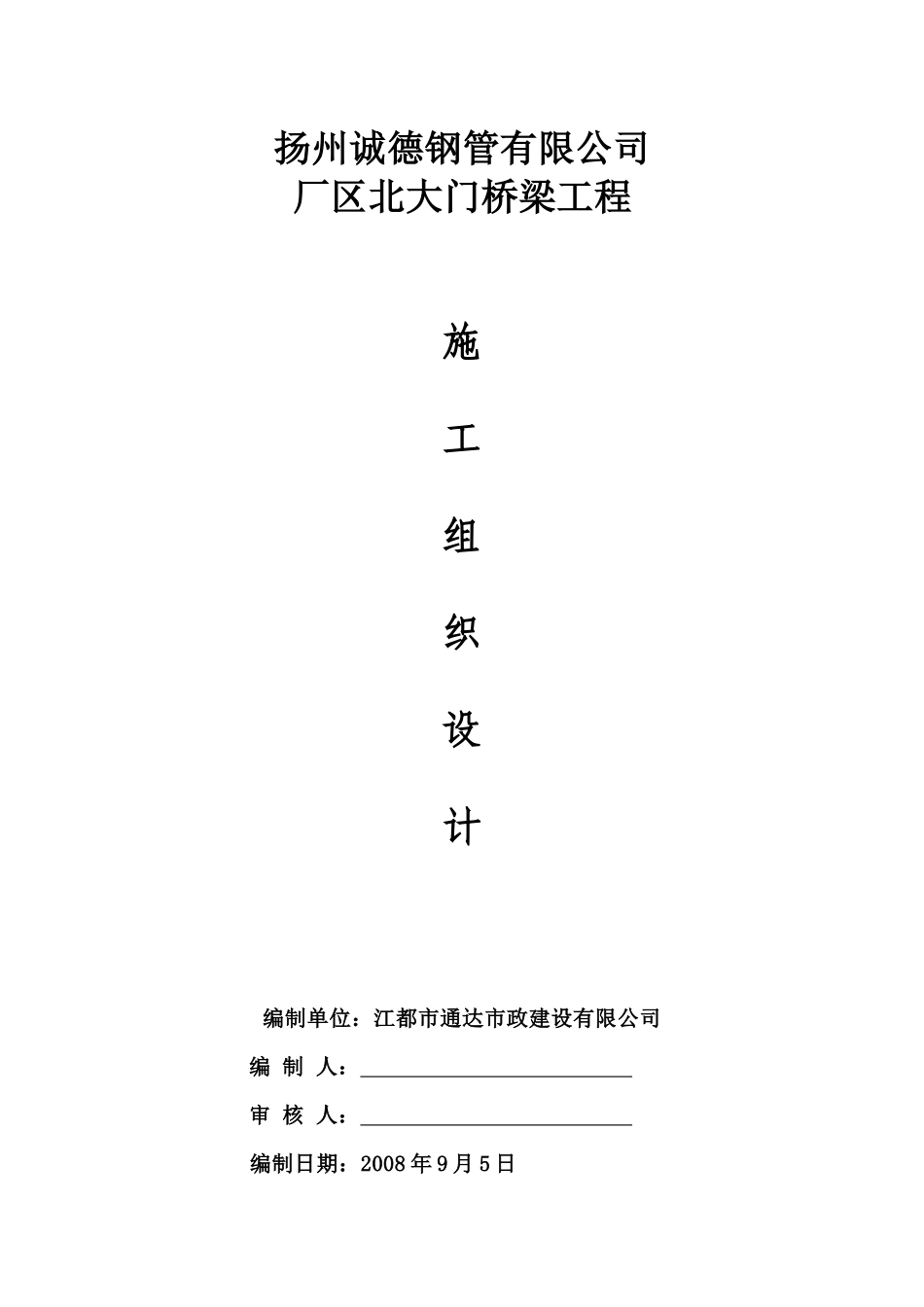

扬州诚德钢管有限公司厂区北大门桥梁工程施工组织设计编制单位：江都市通达市政建设有限公司编制人：审核人：编制日期：2008年9月5日目录一、工程概况二、工期及质量目标三、施工准备情况四、施工总体部署五、施工组织机构及管理网络六、主要分部、分项施工工艺和方法七、针对本工程专项施工组织设计八、季节性施工措施九、实现质量目标的措施十、工期保证措施十一、安全生产和文明施工措施十二、降低成本、提高经济效益措施十三、施工进度计划、劳动力安排一览表十四、计划投入的主要施工机械设备表十五、施工总平面布置图一、工程概况（一）工程简述1、建设概况根据扬州诚德钢管有限责任公司交通发展的要求，在沿江开发区三江大道与厂区之间需要建设桥梁两座。每座桥梁净宽16米，采用三跨10米+10米+10米布置。桥面板为55cm高空心板梁，基础采用桩基础。工程内容：简支桥两座及桥头路基处理。2、编制依据⑴江苏省水利勘察设计研究院引江建筑设计室《扬州诚德钢管有限公司北大门桥施工图设计》08C－16B⑵交通部颁《公路桥涵施工技术规范》JTJ041－2000⑶建设部颁《市政桥梁工程质量检验评定标准》CJJ2－90⑷现行的施工验收规范、安全操作规程和质量评定标准⑸本单位拥有的机械机具设备、管理水平、技术装备以及多年积累的类似工程施工经验。⑹通过踏勘工地从现场调查、采集、咨询所获取的资料。3、桥梁具体结构（1）上部结构本桥采用三跨布置（10m+10m+10m），均为普通砼空心板，板高0.55m，桥面铺装为10～15cm厚C30砼，桥梁支座采用板式橡胶支座，每块板在桥墩台盖梁上设置两块250×200×42mm板式橡胶支座。（2）下部结构及基础桥墩采用D100cm钻孔灌注桩，桩长约17m；桥墩为桩基接帽梁，帽梁宽1.4m，帽梁高1.1m。桥台采用D120cm钻孔灌注桩，桩长约18m；桥台为桩基接盖梁，盖梁宽1.2m，梁高1.1m。4、主要材料（1）主要钢材Ⅰ、Ⅱ级钢筋的技术条件必须符合φ级：GB1499－98，Φ级：GB13013－91要求的规定，钢板采用A3钢板，钢材凡需焊接者均应满足可焊性条件。（2）砼桥面铺装、空心板采用C30砼。灌注桩、桥墩盖梁台帽采用C25砼。（二）地质情况1、工程地质条件该工程目前尚未提供地质勘探报告。（三）主要工程数量主要工程量表部位工程项目名称单位数量备注桥梁下钻孔灌注桩C25m376.2全桥钢筋用量约90T盖梁C25m344.34桥梁上预制板梁C30m3194.55桥面铺装砼C30m2480二、工期及质量目标（一）工期目标按招标文件的要求本工程工期为110个日历天，根据本工程的工作量，结合我公司多年来类似工程的施工经验，在充分保证工程质量的前提下，研究确定将该工程的工期定为110天。（二）质量目标本工程的质量标准为合格。三、施工准备情况（一）组织机构准备1、本工程将选用优秀的项目经理全权负责现场管理及施工。根据工程项目的特点，建立相应机构，配备技术、施工、质量、资料、材料、安全、机械、用电及后勤等项工作的负责人和管理人员。2、根据工程特点和采用的施工组织方式，确定合理的劳动组织，建立相应的专业队伍。3、进行工程项目分解，建立施工项目管理工作体系，编制施工项目管理工作体系图和质量控制流程图，编制施工项目管理规划，确定管理的关键部位，形成书面文字材料。4、编写开工报告，报建设单位和监理单位审批。（二）施工队伍准备根据本工程项目的特点及工期要求，我分公司将组织5个施工班组参加施工，即2个钻孔桩施工班组，1个混凝土施工班组，1个钢筋加工班组（加工场），1个木工施工班组。随着工程的进展和情况变化，各队人员实行弹性编制，动态管理。施工班组之间既独立分工又相互协作，并统一接受项目经理部的管理和协调调配。（三）技术准备1、我单位中标后，第一批人员可直接到达现场，即开始作技术准备工作，主要进行现场调查，图纸会审，编制实施分部分项工程施工组织设计，制定具体的技术管理办法，认真学习有关“规范”“规程”等。2、主动与业主联系，进行现场交接桩工作，对交接完的桩点进行复测工作及相关技术交底工作，并根据施工需要增设构筑物控制桩点及水准基准桩、并设护桩。3、布置施工测量放样控制点，施工基线和施工水准点应设置在不受干扰、牢固可...
