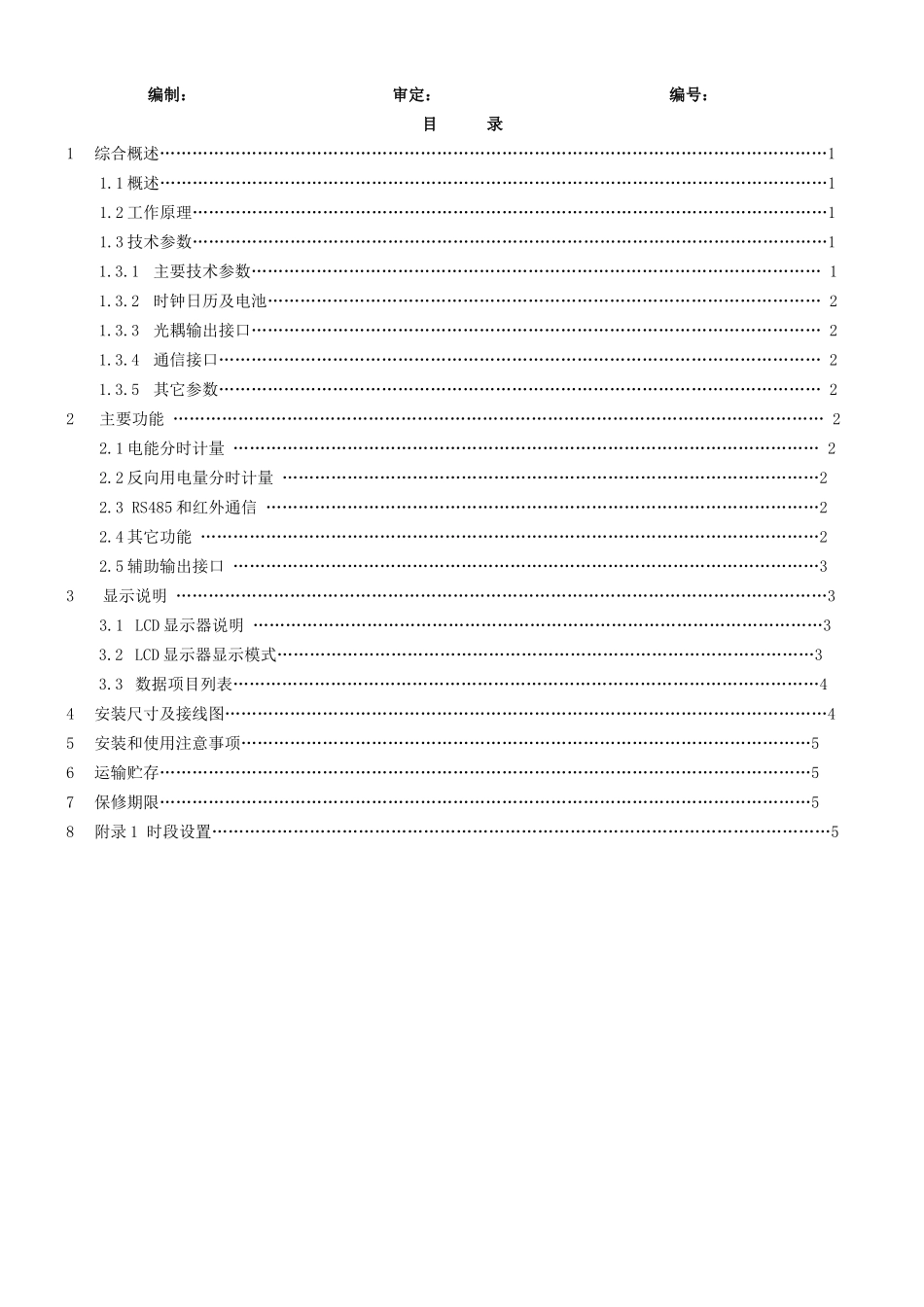

DDSF3型电子式单相复费率电能表使用说明书浙江华仪电子工业有限公司编制：审定：编号：目录1综合概述……………………………………………………………………………………………………………11.1概述……………………………………………………………………………………………………………11.2工作原理………………………………………………………………………………………………………11.3技术参数………………………………………………………………………………………………………11.3.1主要技术参数……………………………………………………………………………………………11.3.2时钟日历及电池…………………………………………………………………………………………21.3.3光耦输出接口……………………………………………………………………………………………21.3.4通信接口…………………………………………………………………………………………………21.3.5其它参数…………………………………………………………………………………………………22主要功能…………………………………………………………………………………………………………22.1电能分时计量………………………………………………………………………………………………22.2反向用电量分时计量………………………………………………………………………………………22.3RS485和红外通信…………………………………………………………………………………………22.4其它功能……………………………………………………………………………………………………22.5辅助输出接口………………………………………………………………………………………………33显示说明…………………………………………………………………………………………………………33.1LCD显示器说明……………………………………………………………………………………………33.2LCD显示器显示模式………………………………………………………………………………………33.3数据项目列表………………………………………………………………………………………………44安装尺寸及接线图…………………………………………………………………………………………………45安装和使用注意事项……………………………………………………………………………………………56运输贮存…………………………………………………………………………………………………………57保修期限…………………………………………………………………………………………………………58附录1时段设置……………………………………………………………………………………………………51综合概述1.1概述DDSF3是根据国家相关标准而开发成功的多费率电表系列产品之一。该产品运用了先进的软件设计手段，采用了高性能的硬件进行设计，采用自动SMT生产工艺制造，其技术先进、功能完善、性能可靠，是供电部门进行分时电能计量的理想产品。该产品适用于通过RS485通讯网络或手持单元（HHU）进行点对点或一主多从的数据交换方式，其数据通讯协议符合DL/T645-1997的规定，物理层接口、通信链路和计量性能符合DL/T614-1997、GB/T17215-1998、GB/T15284-1994的技术规范。1.2工作原理本产品由进口专用计量芯片、高性能单片微处理器、实时时钟芯片、数据通讯接口芯片、非易失性存储器、绿色环保电池等组成。专用计量芯片单元完成电能计量工作，并把电能脉冲信号传送给微处理器（MCU），微处理器是整机的核心器件，它负责处理电能脉冲计数、管理LED或LCD显示、读取实时时钟数据、数据保存和维护、进行切换段、管理通讯接口等功能，其原理框图如图1所示：1.3技术参数1.3.1主要技术参数项目技术参数参比电压220V工作电压范围154V～260V电流测量范围直接接入式：5(30)A，10(40)A，15(60)A，20(80)A参比频率50±2.5（Hz）电流取样电压取样电能计量处理电路中央控制器CPU实时时钟光电隔离电源红外通讯光电隔离RS485接口电源管理存储器光电隔离光电校时编程开关脉冲接口电压电流LCD显示器精度等级1.0...
