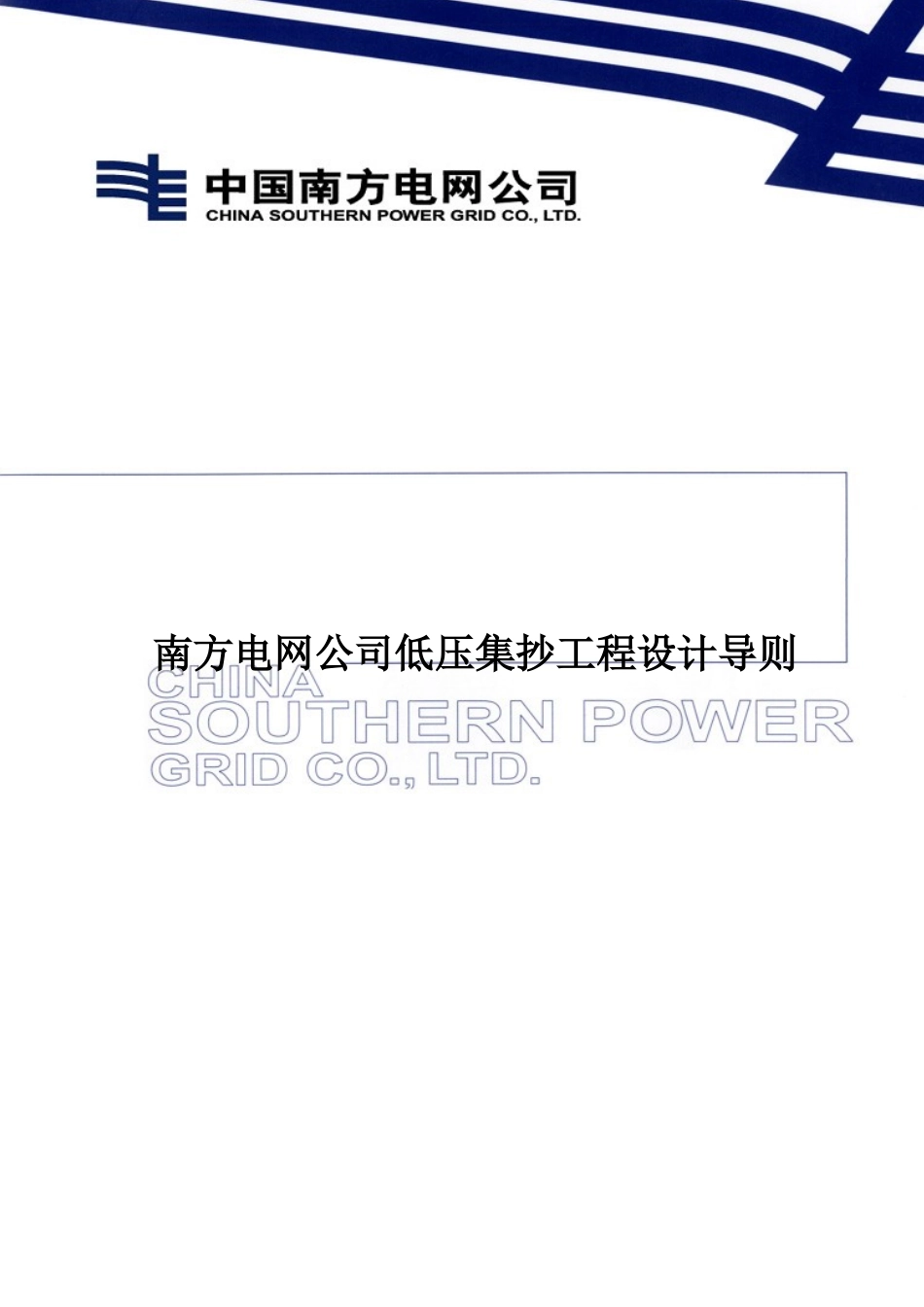

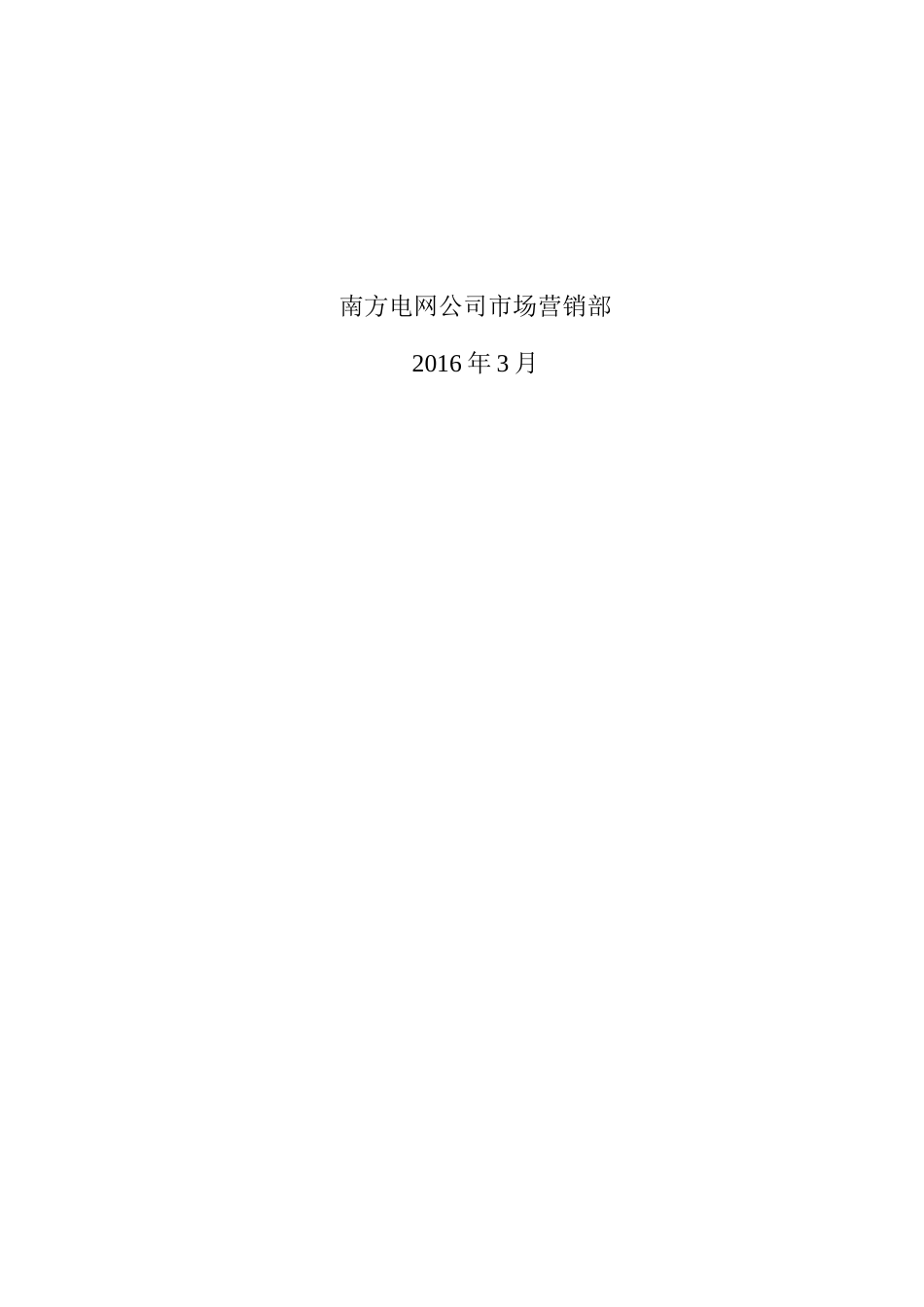

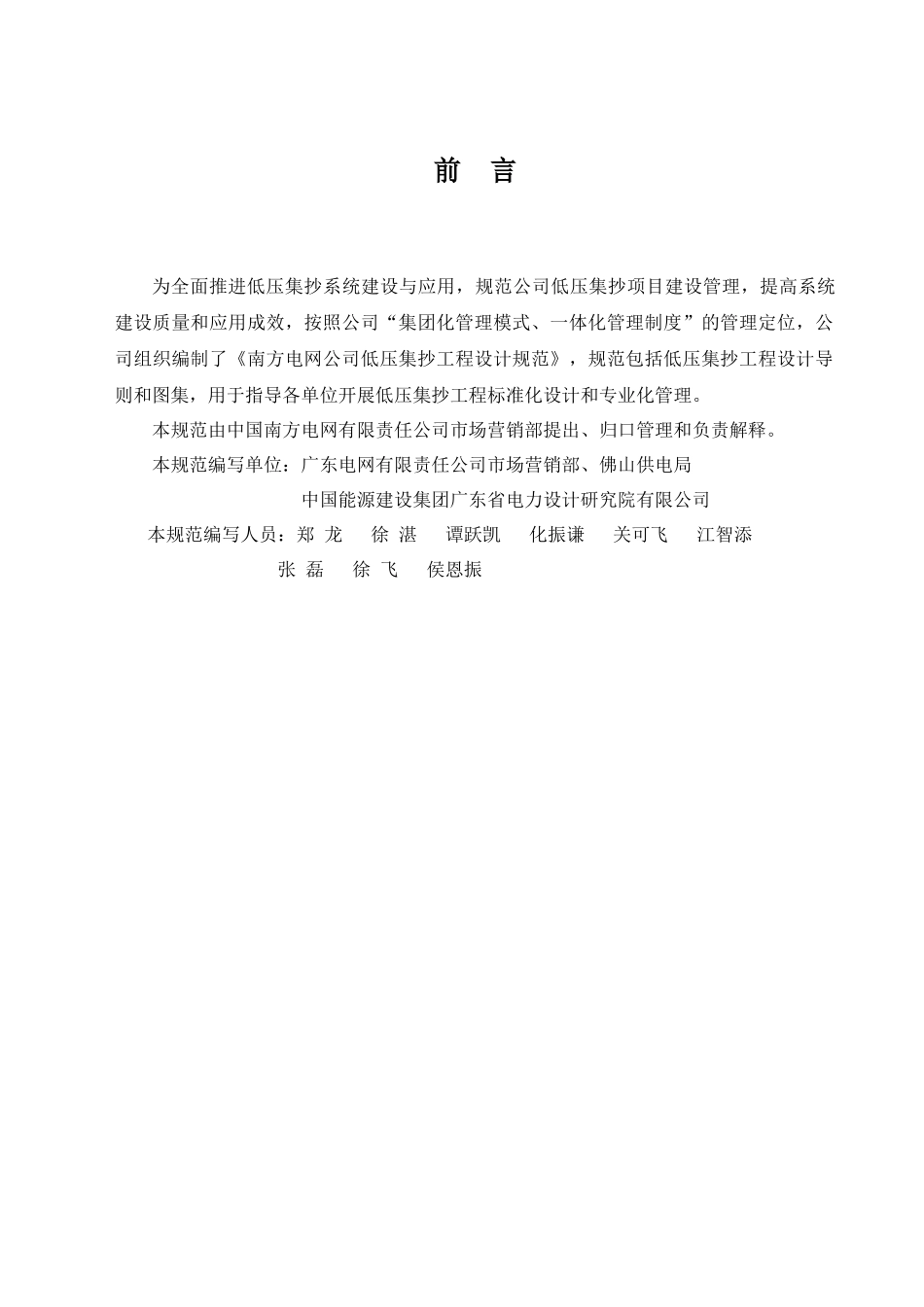

南方电网公司低压集抄工程设计导则南方电网公司市场营销部2016年3月前言为全面推进低压集抄系统建设与应用，规范公司低压集抄项目建设管理，提高系统建设质量和应用成效，按照公司“集团化管理模式、一体化管理制度”的管理定位，公司组织编制了《南方电网公司低压集抄工程设计规范》，规范包括低压集抄工程设计导则和图集，用于指导各单位开展低压集抄工程标准化设计和专业化管理。本规范由中国南方电网有限责任公司市场营销部提出、归口管理和负责解释。本规范编写单位：广东电网有限责任公司市场营销部、佛山供电局中国能源建设集团广东省电力设计研究院有限公司本规范编写人员：郑龙徐湛谭跃凯化振谦关可飞江智添张磊徐飞侯恩振目录1适用范围..............................................................................................................................12编制依据..............................................................................................................................13术语定义..............................................................................................................................24低压集抄方案......................................................................................................................35设计原则..............................................................................................................................86设计内容及要求..................................................................................................................87概预算编制原则................................................................................................................128附录....................................................................................................................................131适用范围本规范适用于南方电网公司低压集中抄表工程的设计工作。本规范规定了低压集中抄表工程的设计深度、设计方案、设计原则、设备技术及安装要求、线缆及布线技术要求、概预算编制原则等。本规范未涉及的内容遵照有关规程执行。2编制依据下列文件中的条款通过本标准的引用而成为本标准的条款。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T16934-2013电能计量柜GB4208外壳防护等级(IP代码)GB50054低压配电设计规范GB7251低压成套开关设备和控制设备Q/CSG113007中国南方电网有限责任公司低压用电客户电能计量装置典型设计Q/CSG113013中国南方电网有限责任公司多功能电能表通信协议扩展协议Q/CSG11109004中国南方电网有限责任公司计量自动化终端上行通信规约中国南方电网有限责任公司计量自动化终端远程通信模块接口协议要求中国南方电网有限责任公司计量自动化终端本地通信模块接口协议要求中国南方电网有限责任公司计量自动化终端微功率无线通信规约要求Q/CSG1209008中国南方电网有限责任公司费控交互终端技术规范Q/CSG11109003中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范中国南方电网有限责任公司低压电力用户集中抄表系统II型集中器技术要求Q/CSG11109005中国南方电网有限责任公司低压电力用户集中抄表系统采集器技术规范中国南方电网有限责任公司低压电力用户集中抄表系统II型采集器技术要求Q/CSG11109006中国南方电网有限责任公司计量自动化终端外形结构规范中国南方电网有限责任公司低压费控计量表箱技术规范中国南方电网有限责任公司费控电能表用外置低压断路器技术规范3术语定义3.1低压用户集中抄表系统是计量自动化系统的一部分，指由计量自动化主站通过远程通讯信道（无线、有线、电力线载波等信道）将多个电能表电能量的记录值（窗口值）的信息集中抄读的系统。该系统主要由电能表、采集器、集中器、通信信道和计量自动化主站组成。3.2集中器用于配电区域电能信息采集和控制的设备。它通过信道对其管辖的采集终端和各类电能表的信息进行采集、...
