南理工校园工程钢结构监理实施细则VIP免费

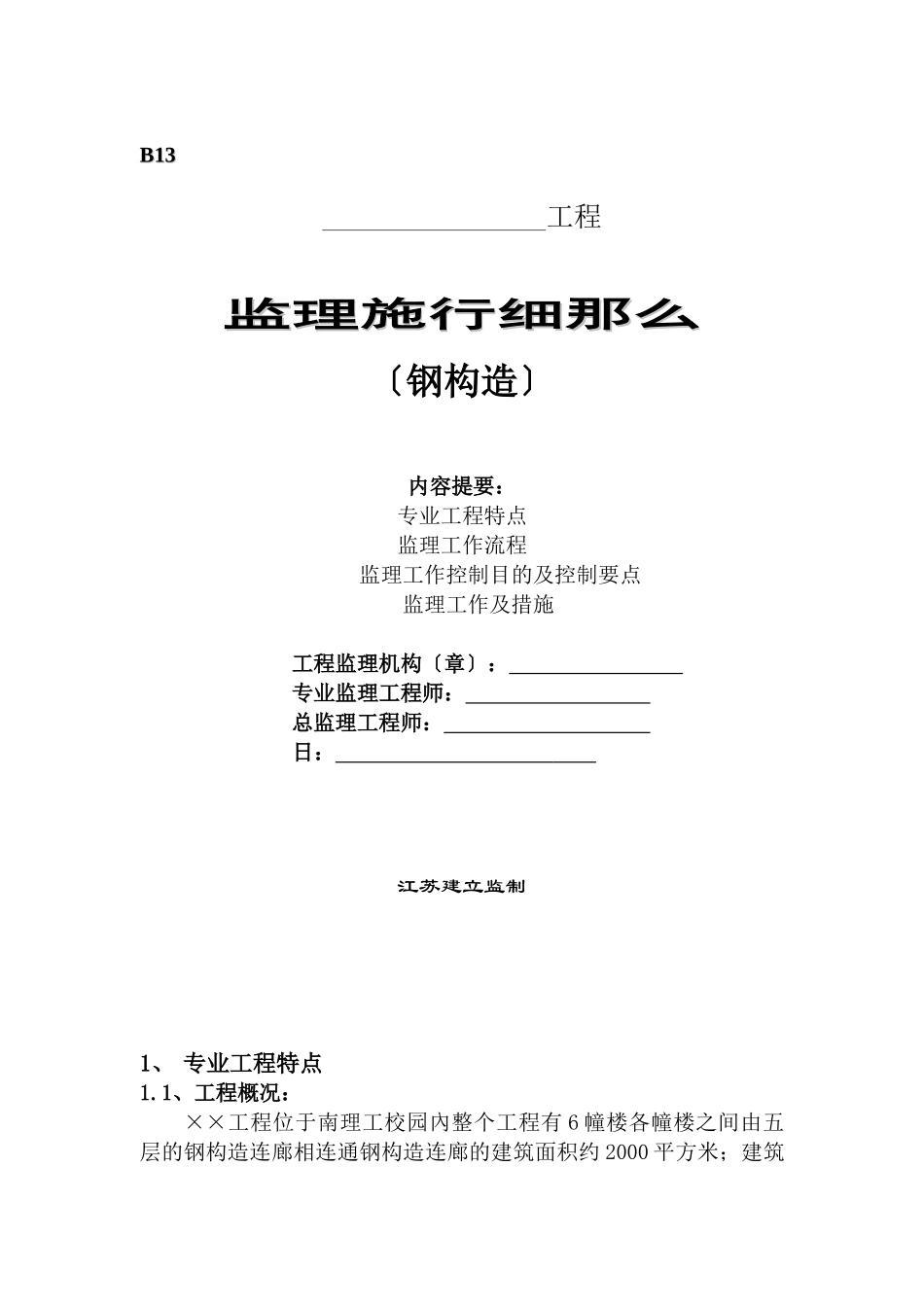

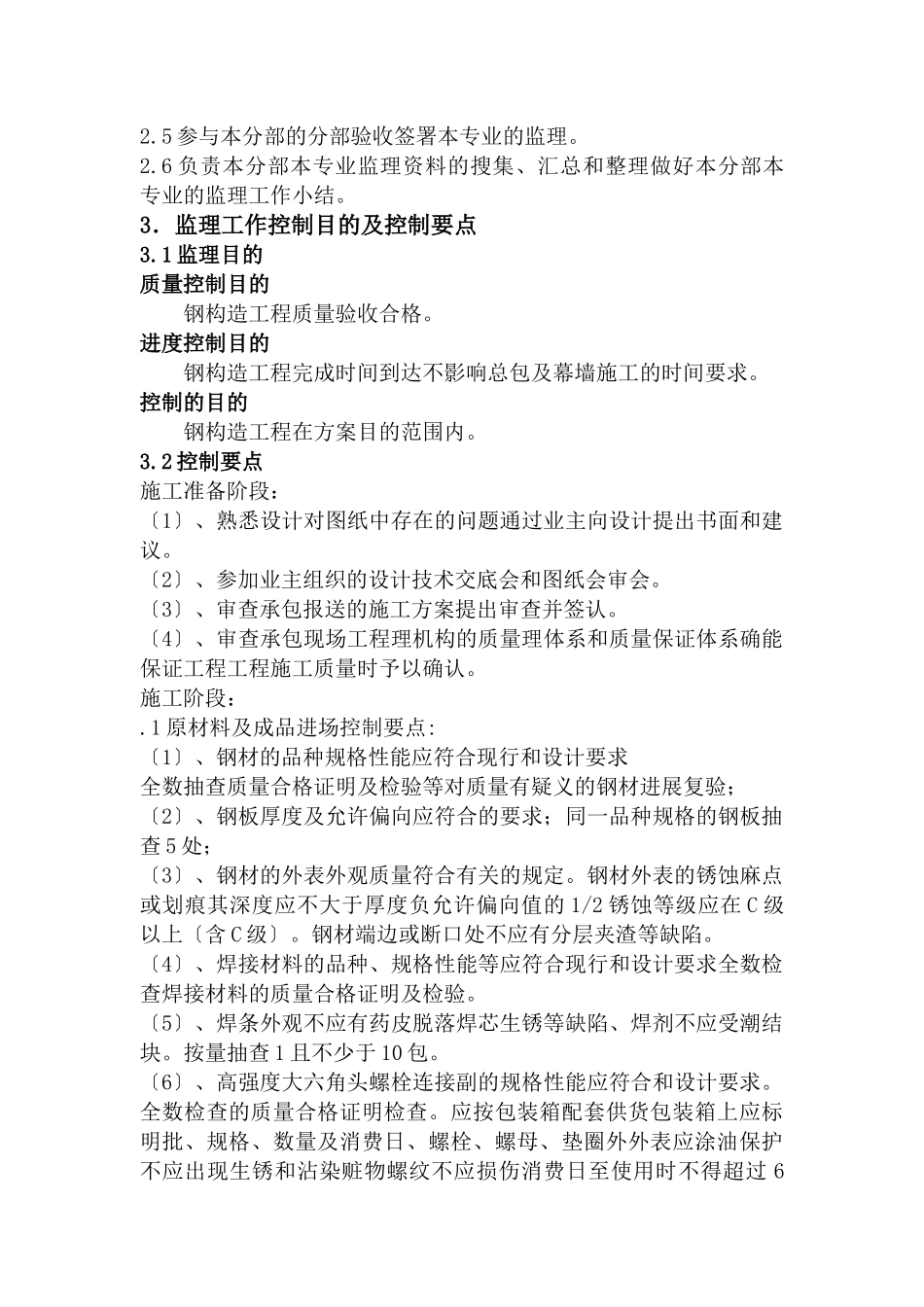

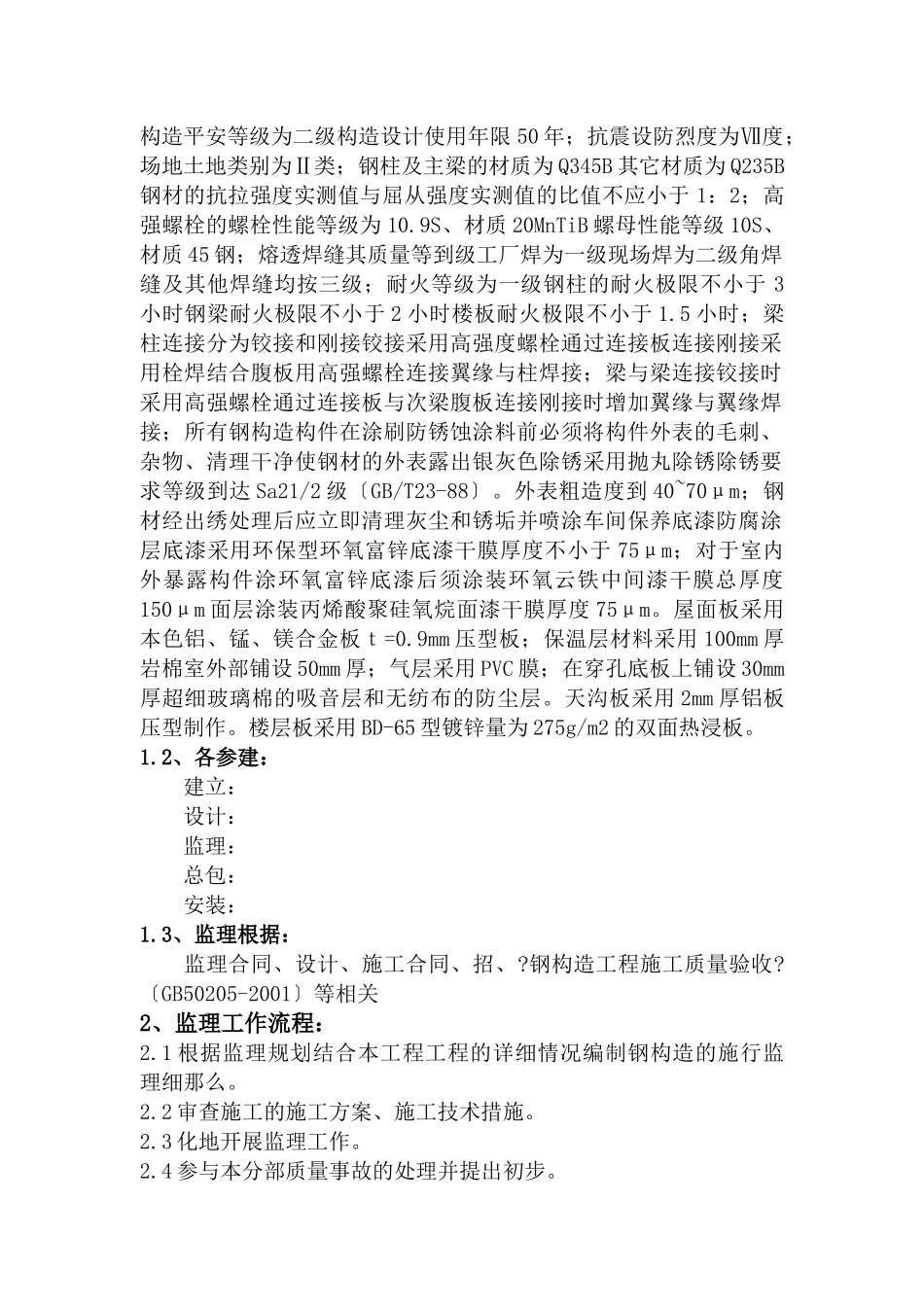

B13B13工程监理施行细那么监理施行细那么〔钢构造〕内容提要：专业工程特点监理工作流程监理工作控制目的及控制要点监理工作及措施工程监理机构〔章〕：专业监理工程师：总监理工程师：日：江苏建立监制1、专业工程特点1.1、工程概况：××工程位于南理工校园內整个工程有6幢楼各幢楼之间由五层的钢构造连廊相连通钢构造连廊的建筑面积约2000平方米；建筑构造平安等级为二级构造设计使用年限50年；抗震设防烈度为Ⅶ度；场地土地类别为Ⅱ类；钢柱及主梁的材质为Q345B其它材质为Q235B钢材的抗拉强度实测值与屈从强度实测值的比值不应小于1：2；高强螺栓的螺栓性能等级为10.9S、材质20MnTiB螺母性能等级10S、材质45钢；熔透焊缝其质量等到级工厂焊为一级现场焊为二级角焊缝及其他焊缝均按三级；耐火等级为一级钢柱的耐火极限不小于3小时钢梁耐火极限不小于2小时楼板耐火极限不小于1.5小时；梁柱连接分为铰接和刚接铰接采用高强度螺栓通过连接板连接刚接采用栓焊结合腹板用高强螺栓连接翼缘与柱焊接；梁与梁连接铰接时采用高强螺栓通过连接板与次梁腹板连接刚接时增加翼缘与翼缘焊接；所有钢构造构件在涂刷防锈蚀涂料前必须将构件外表的毛刺、杂物、清理干净使钢材的外表露出银灰色除锈采用抛丸除锈除锈要求等级到达Sa21/2级〔GB/T23-88〕。外表粗造度到40~70μm；钢材经出绣处理后应立即清理灰尘和锈垢并喷涂车间保养底漆防腐涂层底漆采用环保型环氧富锌底漆干膜厚度不小于75μm；对于室内外暴露构件涂环氧富锌底漆后须涂装环氧云铁中间漆干膜总厚度150μm面层涂装丙烯酸聚硅氧烷面漆干膜厚度75μm。屋面板采用本色铝、锰、镁合金板ｔ=0.9mm压型板；保温层材料采用100mm厚岩棉室外部铺设50mm厚；气层采用PVC膜；在穿孔底板上铺设30mm厚超细玻璃棉的吸音层和无纺布的防尘层。天沟板采用2mm厚铝板压型制作。楼层板采用BD-65型镀锌量为275g/m2的双面热浸板。1.2、各参建：建立：设计：监理：总包：安装：1.3、监理根据：监理合同、设计、施工合同、招、?钢构造工程施工质量验收?〔GB50205-2001〕等相关2、监理工作流程：2.1根据监理规划结合本工程工程的详细情况编制钢构造的施行监理细那么。2.2审查施工的施工方案、施工技术措施。2.3化地开展监理工作。2.4参与本分部质量事故的处理并提出初步。2.5参与本分部的分部验收签署本专业的监理。2.6负责本分部本专业监理资料的搜集、汇总和整理做好本分部本专业的监理工作小结。3．监理工作控制目的及控制要点3.1监理目的质量控制目的钢构造工程质量验收合格。进度控制目的钢构造工程完成时间到达不影响总包及幕墙施工的时间要求。控制的目的钢构造工程在方案目的范围内。3.2控制要点施工准备阶段：〔1〕、熟悉设计对图纸中存在的问题通过业主向设计提出书面和建议。〔2〕、参加业主组织的设计技术交底会和图纸会审会。〔3〕、审查承包报送的施工方案提出审查并签认。〔4〕、审查承包现场工程理机构的质量理体系和质量保证体系确能保证工程工程施工质量时予以确认。施工阶段：.1原材料及成品进场控制要点:〔1〕、钢材的品种规格性能应符合现行和设计要求全数抽查质量合格证明及检验等对质量有疑义的钢材进展复验；〔2〕、钢板厚度及允许偏向应符合的要求；同一品种规格的钢板抽查5处；〔3〕、钢材的外表外观质量符合有关的规定。钢材外表的锈蚀麻点或划痕其深度应不大于厚度负允许偏向值的1/2锈蚀等级应在C级以上〔含C级〕。钢材端边或断口处不应有分层夹渣等缺陷。〔4〕、焊接材料的品种、规格性能等应符合现行和设计要求全数检查焊接材料的质量合格证明及检验。〔5〕、焊条外观不应有药皮脱落焊芯生锈等缺陷、焊剂不应受潮结块。按量抽查1且不少于10包。〔6〕、高强度大六角头螺栓连接副的规格性能应符合和设计要求。全数检查的质量合格证明检查。应按包装箱配套供货包装箱上应标明批、规格、数量及消费日、螺栓、螺母、垫圈外外表应涂油保护不应出现生锈和沾染赃物螺纹不应损伤消费日至使用时不得超过6个月。按包装箱数量抽查5且不少于3箱。高强度六角螺栓在施工现场每批随机抽取8套连接副进展扭矩系数复验其平均值应为0.11～0.15偏向小于...
