南煤业公司各矿井调度通信改造工程技术要求及技术参数(审定稿)VIP免费

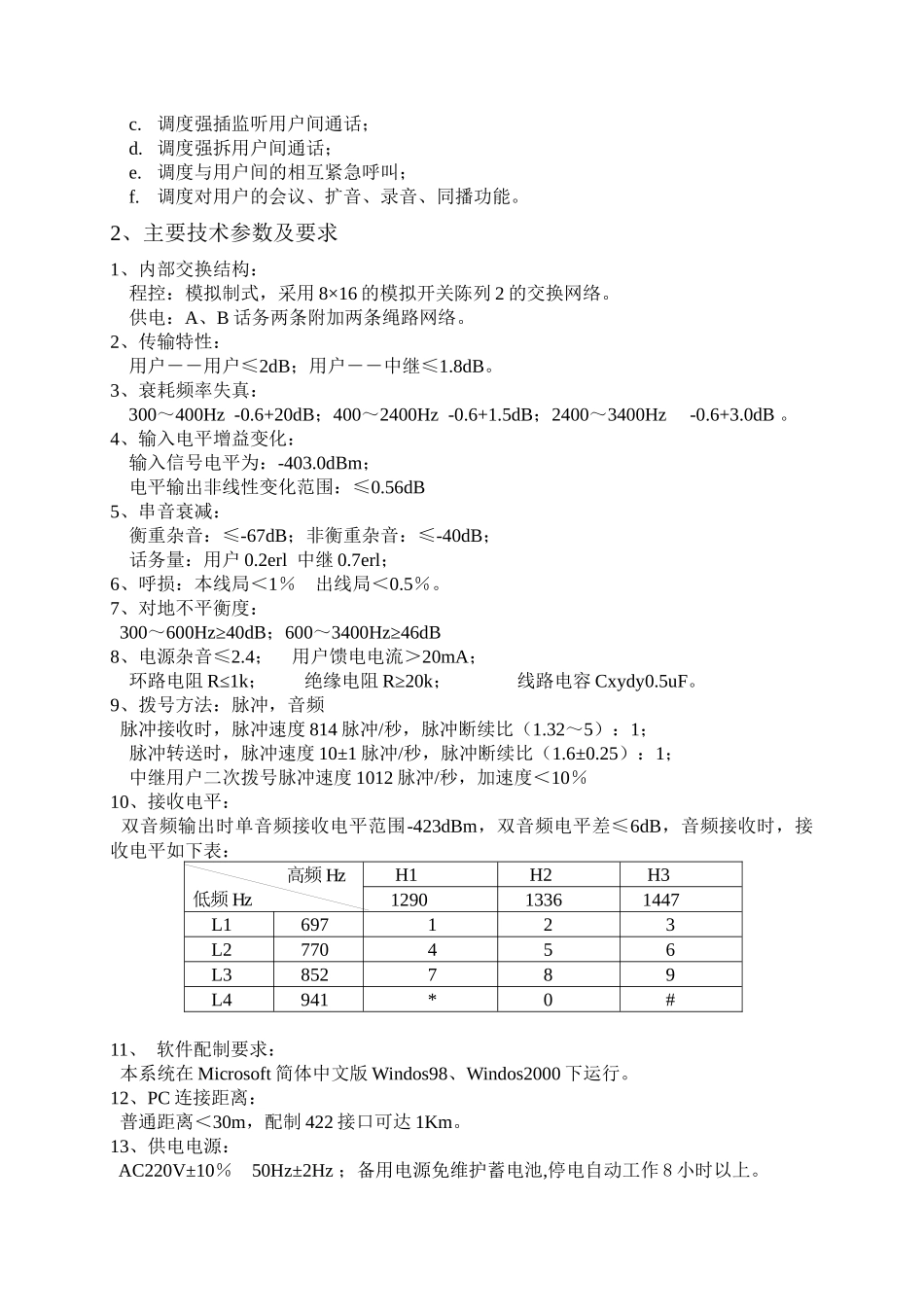

川南煤业有限责任公司南矿、北矿、石屏一矿调度通信改造工程技术要求及技术参数一、技术要求：1、主要功能1.1专用调度功能：◆一键到位、一机多号◆多优先级强插、强拆◆单呼、组呼、轮呼◆应答、选答、群答◆优先级保护◆呼叫转移◆会议组织、会议管理◆普通呼叫、紧急呼叫区别显示◆分机来电显示◆分机自动交换◆分机可单键直呼调度◆分机拨外线◆中继多方出局◆中继多方汇接◆分机忙闲状态显示◆强插、强拆、监听◆分机多方通话◆强接代答◆键权自动跟踪◆键盘灯多态显示◆数据断电电保护◆等位拨号◆音频转脉冲、脉冲转音频兼容◆可设多个分调◆首长电话设置◆分机、中继电话会议◆电话会议◆席位监视◆席位间呼叫◆后备分机，值班分机◆调度台主、副手柄并机◆主机可设成指令对讲◆主机冗余、接口冗余◆通话历史记录◆程序自动复位◆扩音对讲◆语音音箱◆防爆话机接口◆有线、无线接口设备◆大容量号码簿◆调度台查号◆故障诊断◆耳机/扬声/外接音箱设备接入◆数据集中维护、远端维护◆远端调度主机、交换机集中维护◆自动录音功能◆扩音功能可以接入任何通讯附属设备。1.2调度功能：a.调度按键呼叫用户分机；b.调度应答用户分机呼叫；c.调度强插监听用户间通话；d.调度强拆用户间通话；e.调度与用户间的相互紧急呼叫；f.调度对用户的会议、扩音、录音、同播功能。2、主要技术参数及要求1、内部交换结构：程控：模拟制式，采用8×16的模拟开关陈列2的交换网络。供电：A、B话务两条附加两条绳路网络。2、传输特性：用户――用户≤2dB；用户――中继≤1.8dB。3、衰耗频率失真：300～400Hz-0.6+20dB；400～2400Hz-0.6+1.5dB；2400～3400Hz-0.6+3.0dB。4、输入电平增益变化：输入信号电平为：-403.0dBm；电平输出非线性变化范围：≤0.56dB5、串音衰减：衡重杂音：≤-67dB；非衡重杂音：≤-40dB；话务量：用户0.2erl中继0.7erl；6、呼损：本线局＜1％出线局＜0.5％。7、对地不平衡度：300～600Hz≥40dB；600～3400Hz≥46dB8、电源杂音≤2.4；用户馈电电流＞20mA；环路电阻R≤1k；绝缘电阻R≥20k；线路电容Cxydy0.5uF。9、拨号方法：脉冲，音频脉冲接收时，脉冲速度814脉冲/秒，脉冲断续比（1.32～5）：1；脉冲转送时，脉冲速度10±1脉冲/秒，脉冲断续比（1.6±0.25）：1；中继用户二次拨号脉冲速度1012脉冲/秒，加速度＜10％10、接收电平：双音频输出时单音频接收电平范围-423dBm，双音频电平差≤6dB，音频接收时，接收电平如下表：高频Hz低频HzH1H2H3129013361447L1697123L2770456L3852789L4941*0#11、软件配制要求：本系统在Microsoft简体中文版Windos98、Windos2000下运行。12、PC连接距离：普通距离＜30m，配制422接口可达1Km。13、供电电源：AC220V±10％50Hz±2Hz；备用电源免维护蓄电池,停电自动工作8小时以上。14、本质安全参数（本安输出）a.直流最大开路电压30Vb.直流最大短路电流36mAc.铃流最大开路电压42Vd.铃流最大短路电流30mAe.振铃频率42V1200Hz或45V25Hzf．调度机最大通讯距离大于10公里。15、环境条件：0C0～40C016、相对温湿度≤80％17、大气压力80～110Kpa18、环境空气中不得有腐蚀性气体。二、矿用调度机配置明细1、南矿矿用调度机（128门）配置明细南矿矿用调度机（128门）名称型号单位数量备注主机板（CPU）块2双机热备分机控制板块2用户板（16用户）块9环路中继板块1（16外线）总线板块1数字二次开关电源台148v电源板块1标准机柜套3系统管理软件套1来电显示板块1可选用软件实现同等功能分机控制板块2200回线分线箱套1防雷保安单元单元130100AH免维护电瓶套1调度键盘（触摸屏）台119寸矿用电话耦合器门100电话分线箱（10对）台5电话录音板套1扩音接口块1调度电话台2不间断免维护备用电源套1停电自动工作8小时以上组合工具套2电源线、控制线、通讯线批1交换机30m内2、北矿矿用调度机（128门）配置明细北矿矿用调度机（128门）名称型号单位数量备注主机板（CPU）块2双机热备用户板（16用户）块9环路中继板块1（16外线）总线板块1数字二次开关电源台148v电源板块1标准机柜套3系统管理软件套1来电显示板块1可选用软件实现同等功能分机控制板块2200回线分线箱套1...
