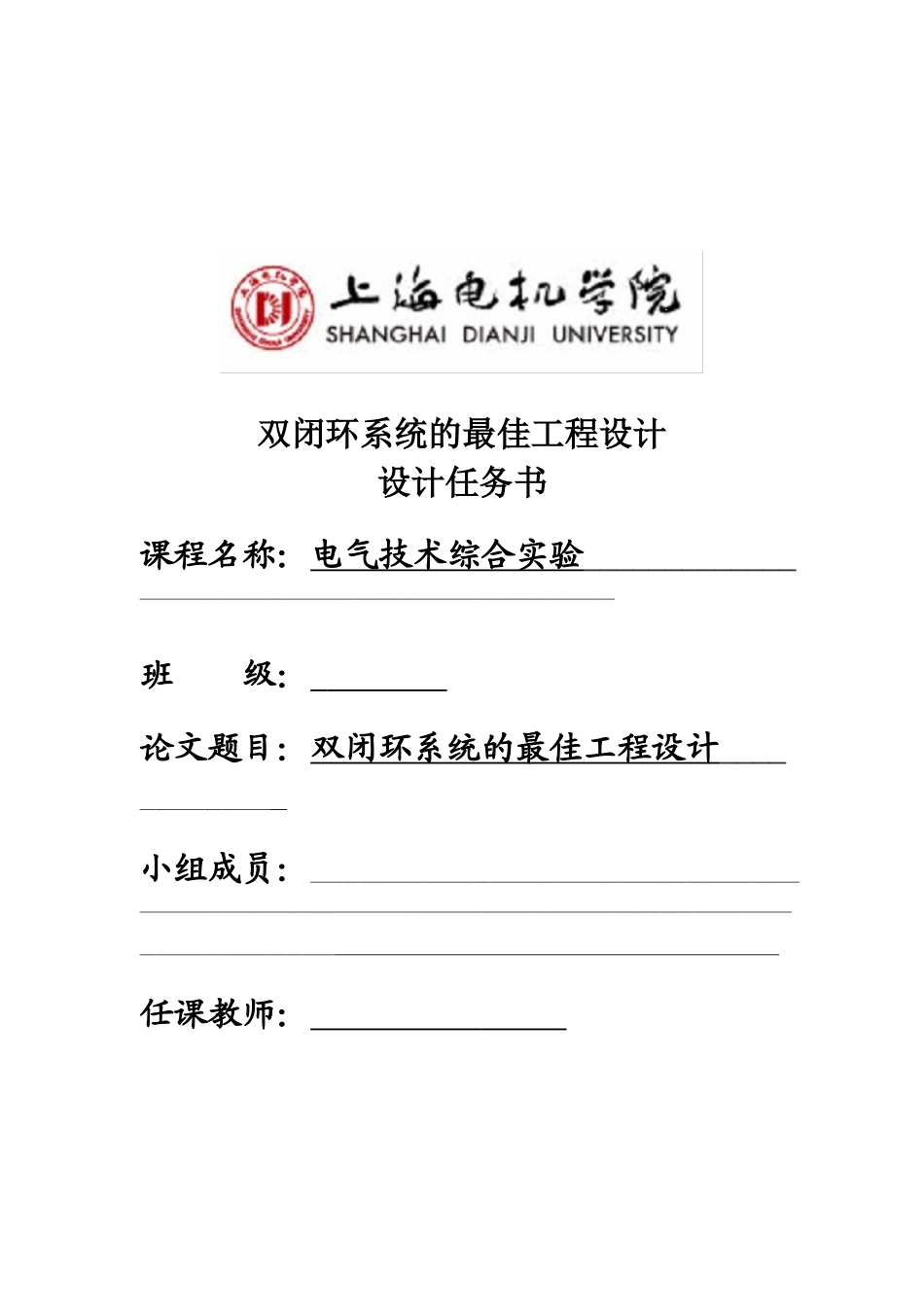

双闭环系统的最佳工程设计(30页)_第1页
1/31

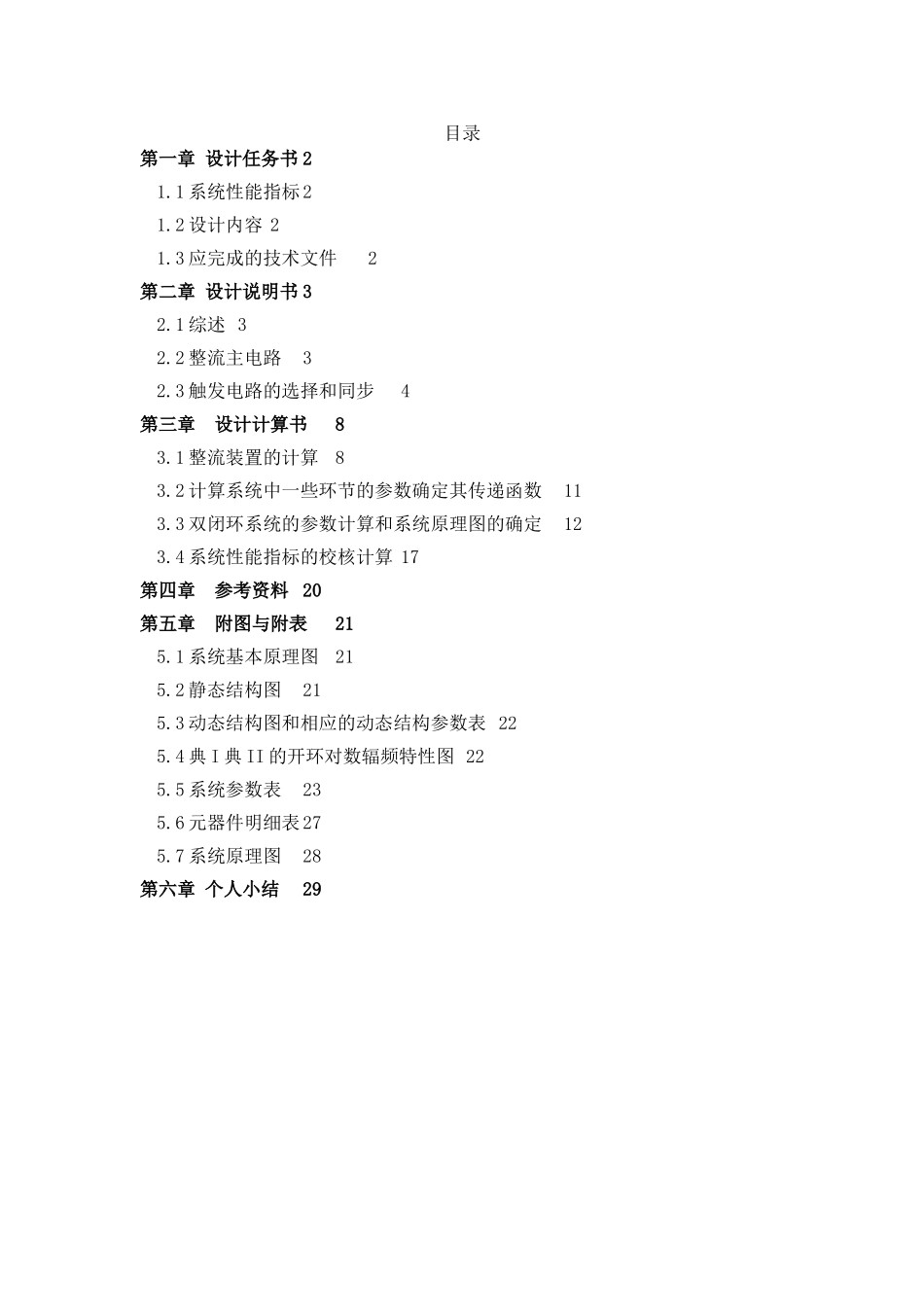

双闭环系统的最佳工程设计(30页)_第2页
2/31

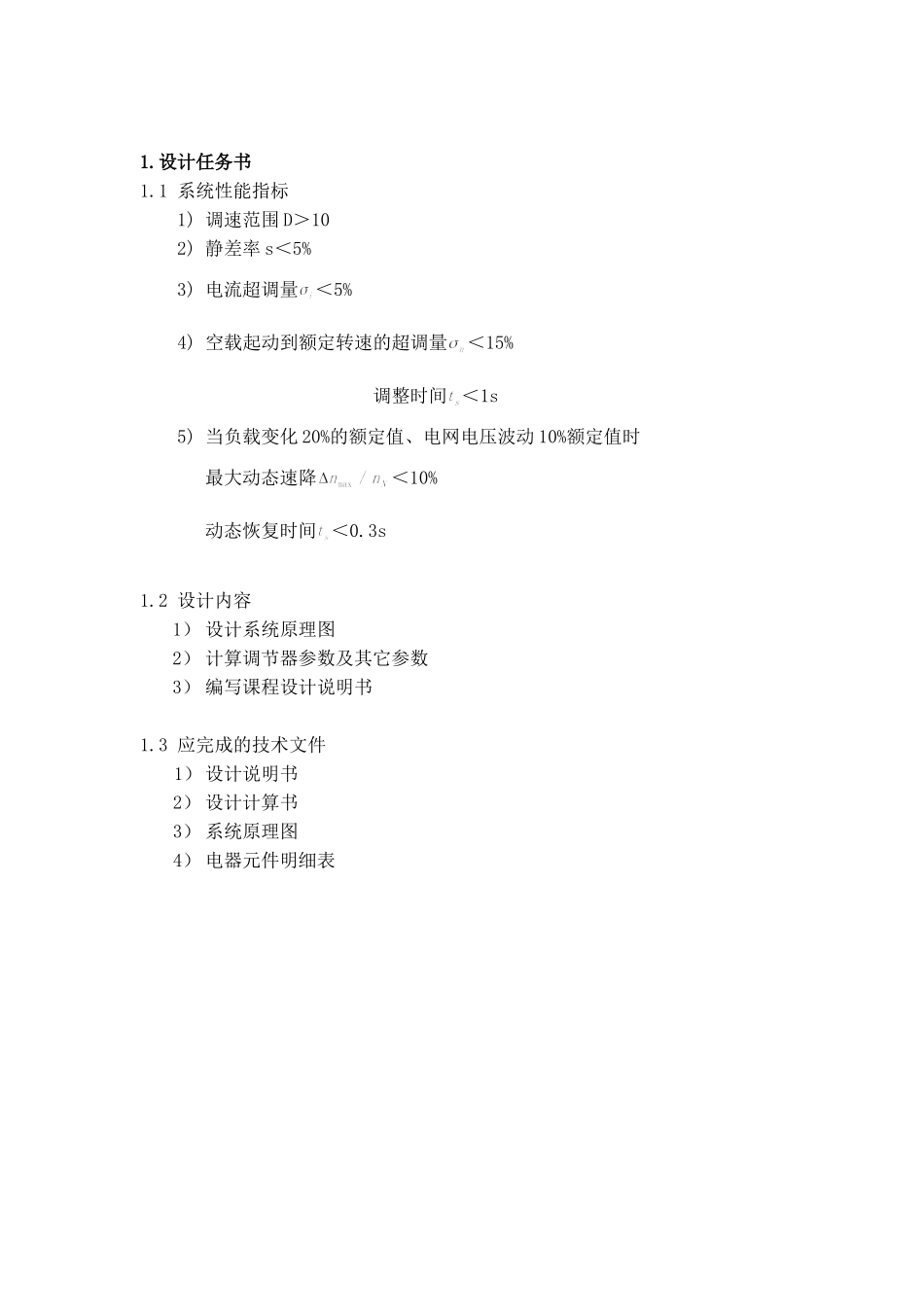

双闭环系统的最佳工程设计(30页)_第3页
3/31
双闭环系统的最佳工程设计设计任务书课程名称:电气技术综合实验班级:论文题目:双闭环系统的最佳工程设计小组成员:任课教师:目录第一章设计任务书21.1系统性能指标21.2设计内容21.3应完成的技术文件2第二章设计说明书32.1综述32.2整流主电路32.3触发电路的选择和同步4第三章设计计算书83.1整流装置的计算83.2计算系统中一些环节的参数确定其传递函数113.3双闭环系统的参数计算和系统原理图的确定123.4系统性能指标的校核计算17第四章参考资料20第五章附图与附表215.1系统基本原理图215.2静态结构图215.3动态结构图和相应的动态结构参数表225.4典I典II的开环对数辐频特性图225.5系统参数表235.6元器件明细表275.7系统原理图28第六章个人小结291.设计任务书1.1系统性能指标1)调速范围D>102)静差率s<5%3)电流超调量<5%4)空载起动到额定转速的超调量<15%调整时间<1s5)当负载变化20%的额定值、电网电压波动10%额定值时最大动态速降<10%动态恢复时间<0.3s1.2设计内容1)设计系统原理图2)计算调节器参数及其它参数3)编写课程设计说明书1.3应完成的技术文件1)设计说明书2)设计计算书3)系统原理图4)电器元件明细表2.课程设计说明书2.1综述运动控制系统也可称作电力拖动自动控制系统运动控制系统的任务是通过对电动机电压、电流、频率等输入量的控制,来改变电动机的转矩、速度、位移等机械量,使其拖动的机械按照人们期望的要求运行,以满足工业现场的要求。随着工业的发展,对于运动控制的要求也越来越高,在这种背景下,运动控制系统日趋复杂,逐渐成为一个跨多学科的综合性技术。运动控制系统主要用到以下学科的知识。关键词:双闭环系统最佳电流环速度2.2整流主电路整流电路是电力电子电路中出现最早的一种,它的作用是将交流电能变为直流电能供给直流用电设备。整流电路应用十分广泛,直流电机就是其中一种十分常见的负载。整流电路可从很多角度进行分类,主要分类方法是:按组成的器件可分为不可控、半控和全控三种;按电路结构可分为桥式电路和零式电路;按交流输入相数分可分为单相、双相、三相和多相电路;按控制方法又可分为相控整流和斩波控制整流电路。本系统采用的是三相全控桥式晶闸管相控整流电路。这是因为电机容量相对较大,并且要求直流脉动小、容易滤波。其交流侧由三相电网直接供电,直流侧输出脉动很小的直流电。在分析时把直流电机当成阻感性加反电势负载。因为电机电流连续所以分析方法与阻感性负载相同,各参量计算公式亦相同。现简述其工作原理:习惯将其中阴极连在一起的三个晶闸管(,,,)称为共阴极组;阳极连接在一起的三个晶闸管(,,)称为共阳极组。此外习惯上希望晶闸管按从1到6的顺序依次导通。三相桥式全控可看成两个半波电路的串联,输出电压是共阳极组和共阴极组的叠加。当0时,其实就相当于三相桥式不控整流电路。在电动机负载是,为了保持电流连续通常在电枢回路串入大电感。因此主回路电流可认为是平直的。随着控制角的增大输出电压将会减小。图2.1三相桥式整流电路主电路2.3触发电路的选择和同步1)概述TC787是采用独有的先进IC工艺技术,并参照最新集成移相触发集成电路而设计的单片集成电路,他可单电源工作,亦可双电源工作,主要适用于三相晶闸管移相触发和三相功率晶体管脉宽调制电路,以构成多种交流调速和交流装置,他们是目前国内市场上广泛流行的TCA785及KJ(或KC)系列移相触发集成电路的换代产品,与TCA785及KJ(或KC)系列集成电路相比,具有功耗小、功能强、输入阻抗高、抗干扰性能好、移相范围宽、外接元件少等优点,而且装调简便、使用可靠,只需一个这样的集成电路,就可完成3只TCA785与1只KJ041、1只KJ042或5只KJ(3只KJ004,1只KJ041,1个KJ042)(或KC)系列器件组合才能具有的三相移相功能,因此,TC787可广泛应用于三相半控、三相全控、三相过零等电力电子、机电一体化产品的移相触发系统,从而取代TCA785,KJ004,KJ009,KJ041,KJ042等同类电路,为提高整机寿命,缩小体积,降低成本提供了一种新的、更加有效的途径,为了让学生了解新技术,我们在设计三相全控桥式整流电路实验装置时触发电路采用了TCT787。2...
