叙永镇红岩3村1社新增台区工程(16)标准卡----VIP专享VIP免费

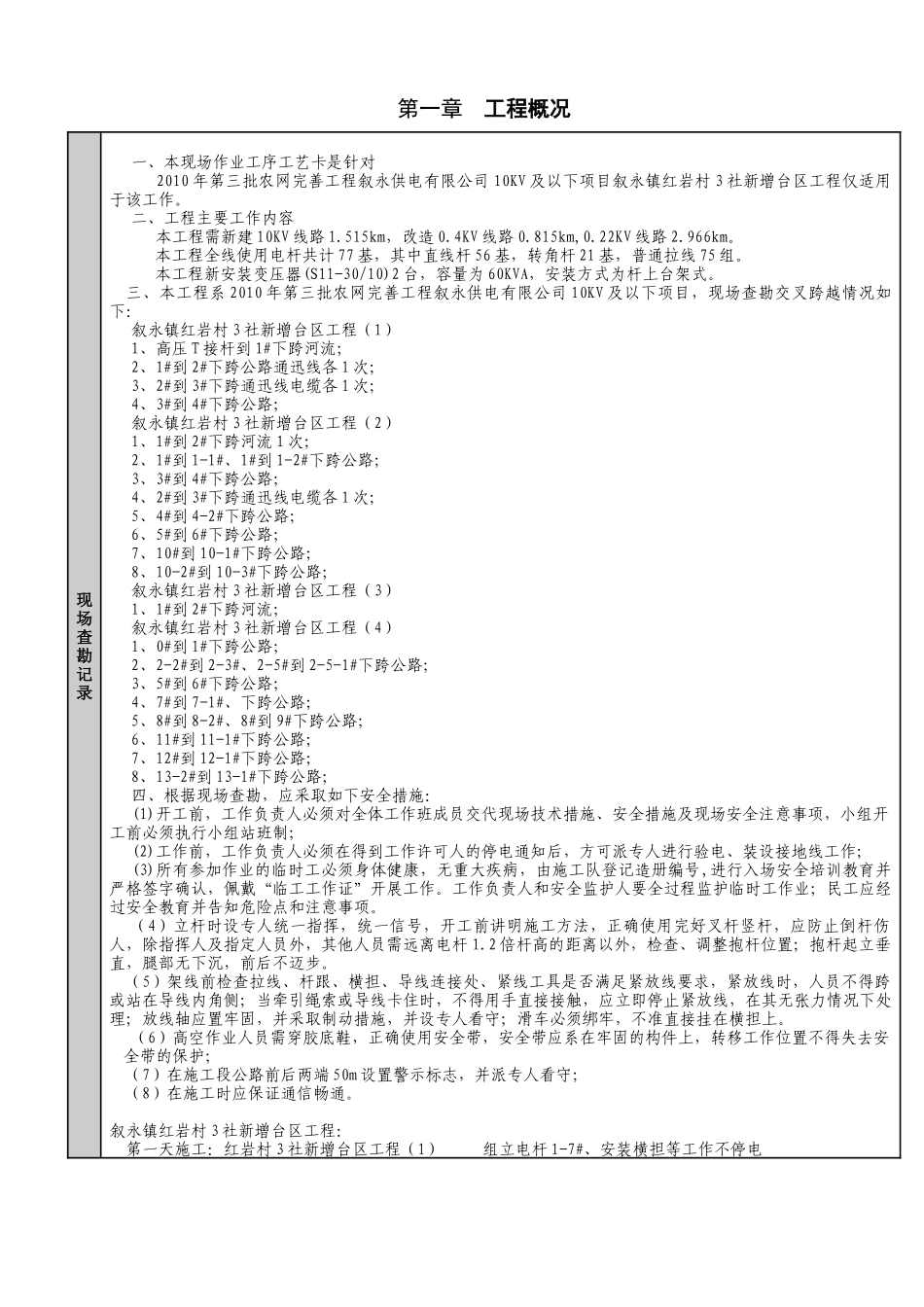

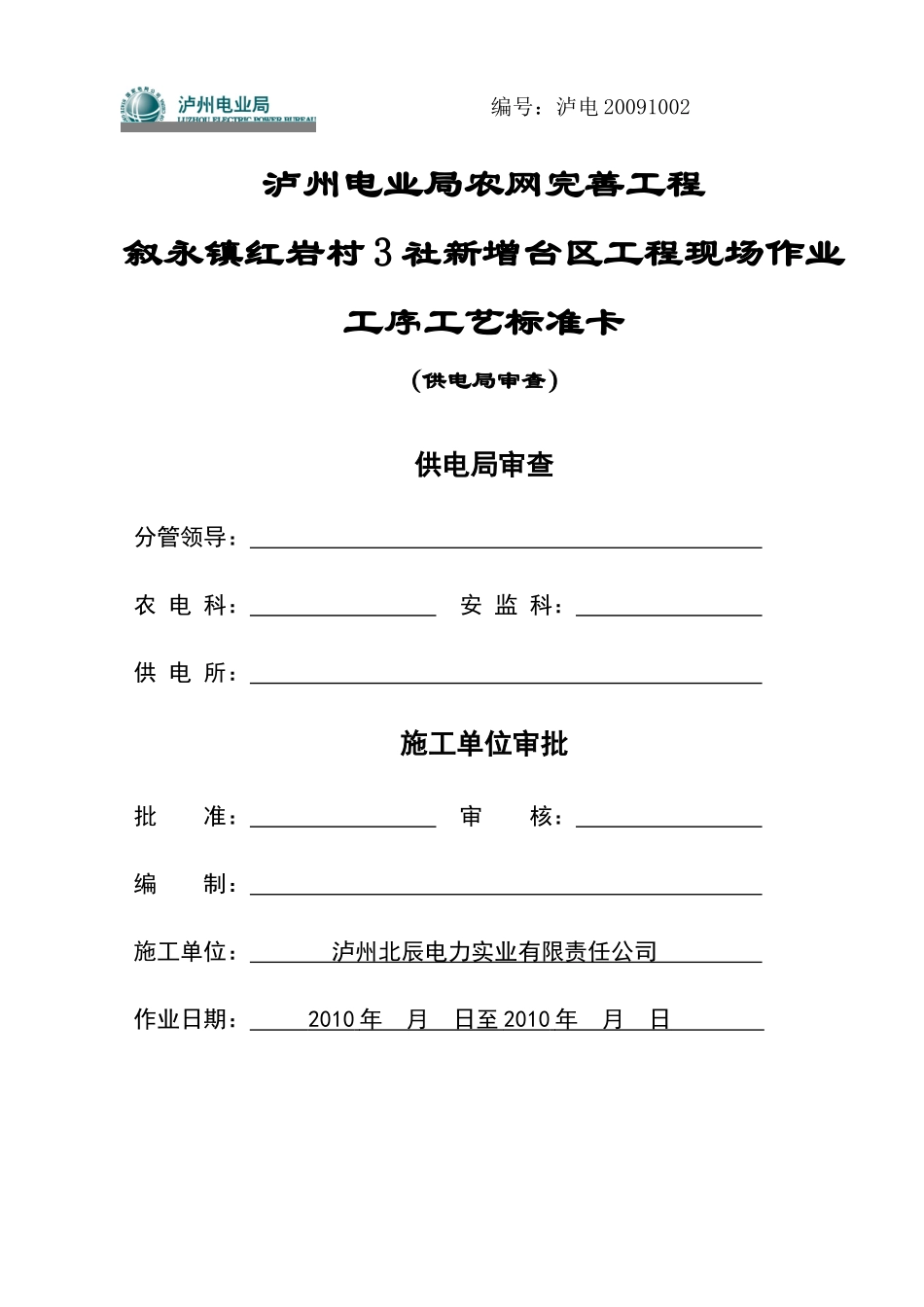

编号：泸电20091002泸州电业局农网完善工程叙永镇红岩村3社新增台区工程现场作业工序工艺标准卡（供电局审查）供电局审查分管领导：农电科：安监科：供电所：施工单位审批批准：审核：编制：施工单位：泸州北辰电力实业有限责任公司作业日期：2010年月日至2010年月日第一章工程概况现场查勘记录一、本现场作业工序工艺卡是针对2010年第三批农网完善工程叙永供电有限公司10KV及以下项目叙永镇红岩村3社新增台区工程仅适用于该工作。二、工程主要工作内容本工程需新建10KV线路1.515km，改造0.4KV线路0.815km,0.22KV线路2.966km。本工程全线使用电杆共计77基，其中直线杆56基，转角杆21基，普通拉线75组。本工程新安装变压器(S11-30/10)2台，容量为60KVA，安装方式为杆上台架式。三、本工程系2010年第三批农网完善工程叙永供电有限公司10KV及以下项目，现场查勘交叉跨越情况如下：叙永镇红岩村3社新增台区工程（1）1、高压T接杆到1#下跨河流；2、1#到2#下跨公路通迅线各1次；3、2#到3#下跨通迅线电缆各1次；4、3#到4#下跨公路；叙永镇红岩村3社新增台区工程（2）1、1#到2#下跨河流1次；2、1#到1-1#、1#到1-2#下跨公路；3、3#到4#下跨公路；4、2#到3#下跨通迅线电缆各1次；5、4#到4-2#下跨公路；6、5#到6#下跨公路；7、10#到10-1#下跨公路；8、10-2#到10-3#下跨公路；叙永镇红岩村3社新增台区工程（3）1、1#到2#下跨河流；叙永镇红岩村3社新增台区工程（4）1、0#到1#下跨公路；2、2-2#到2-3#、2-5#到2-5-1#下跨公路；3、5#到6#下跨公路；4、7#到7-1#、下跨公路；5、8#到8-2#、8#到9#下跨公路；6、11#到11-1#下跨公路；7、12#到12-1#下跨公路；8、13-2#到13-1#下跨公路；四、根据现场查勘，应采取如下安全措施：(1)开工前，工作负责人必须对全体工作班成员交代现场技术措施、安全措施及现场安全注意事项，小组开工前必须执行小组站班制；(2)工作前，工作负责人必须在得到工作许可人的停电通知后，方可派专人进行验电、装设接地线工作；(3)所有参加作业的临时工必须身体健康，无重大疾病，由施工队登记造册编号,进行入场安全培训教育并严格签字确认，佩戴“临工工作证”开展工作。工作负责人和安全监护人要全过程监护临时工作业；民工应经过安全教育并告知危险点和注意事项。（4）立杆时设专人统一指挥，统一信号，开工前讲明施工方法，正确使用完好叉杆竖杆，应防止倒杆伤人，除指挥人及指定人员外，其他人员需远离电杆1.2倍杆高的距离以外，检查、调整抱杆位置；抱杆起立垂直，腿部无下沉，前后不迈步。（5）架线前检查拉线、杆跟、横担、导线连接处、紧线工具是否满足紧放线要求，紧放线时，人员不得跨或站在导线内角侧；当牵引绳索或导线卡住时，不得用手直接接触，应立即停止紧放线，在其无张力情况下处理；放线轴应置牢固，并采取制动措施，并设专人看守；滑车必须绑牢，不准直接挂在横担上。（6）高空作业人员需穿胶底鞋，正确使用安全带，安全带应系在牢固的构件上，转移工作位置不得失去安全带的保护；（7）在施工段公路前后两端50m设置警示标志，并派专人看守；（8）在施工时应保证通信畅通。叙永镇红岩村3社新增台区工程：第一天施工：红岩村3社新增台区工程（1）组立电杆1-7#、安装横担等工作不停电第二天施工：红岩村3社新增台区工程（1）0#到7#架线、T接①接到10KV尖丹线中坝分支确无电压后，使用合格的10KV验电器验明10KV尖丹线中坝分支线三相确无电压后，在8#杆小号侧装设1组三相短路接地线。②接到10KV尖丹线中坝分支确无电压后，使用合格的10KV验电器验明10KV尖丹线中坝分支线三相确无电压后，在10#杆小号侧装设1组三相短路接地线。第三天施工：红岩村3社新增台区工程（2）1#到8#电杆组立、安装横担1#到8#电杆组立、安装横担不停电；第四天施工：红岩村3社新增台区工程（2）0#到8#架线、附件安装①接到红岩村3社配变台区停电通知后，拉开低压刀闸再拉开高压熔断器后使用合格的0.4KV验电器验明低压刀闸出线三相四线确无电压后装设一组三相四线短路接地线。第五天施工：红岩村3社新增台区工程（2）9#到12-3#电杆组立、安装横担9#到12-3#电杆组立、安装横担不停电；第六天...
