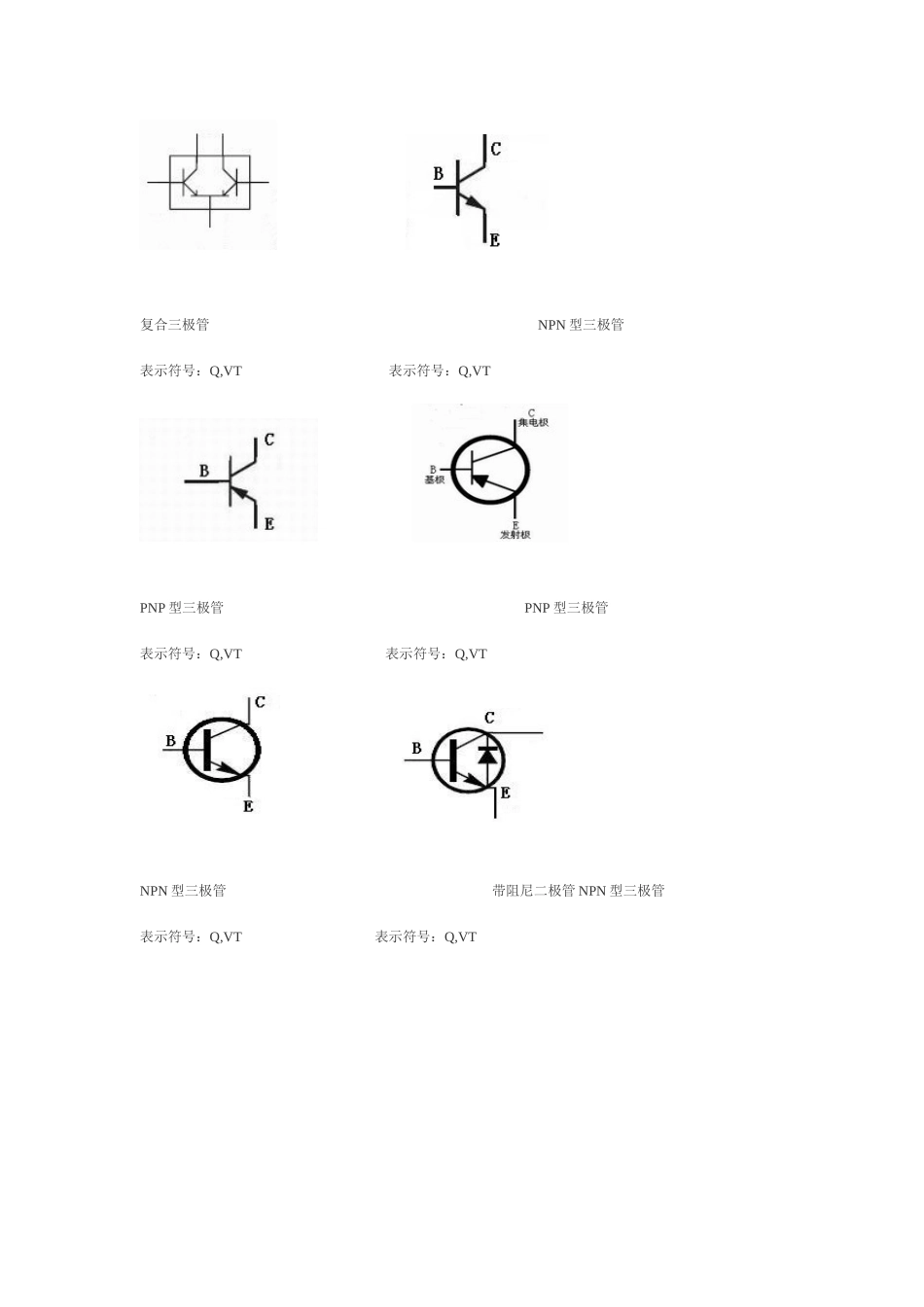

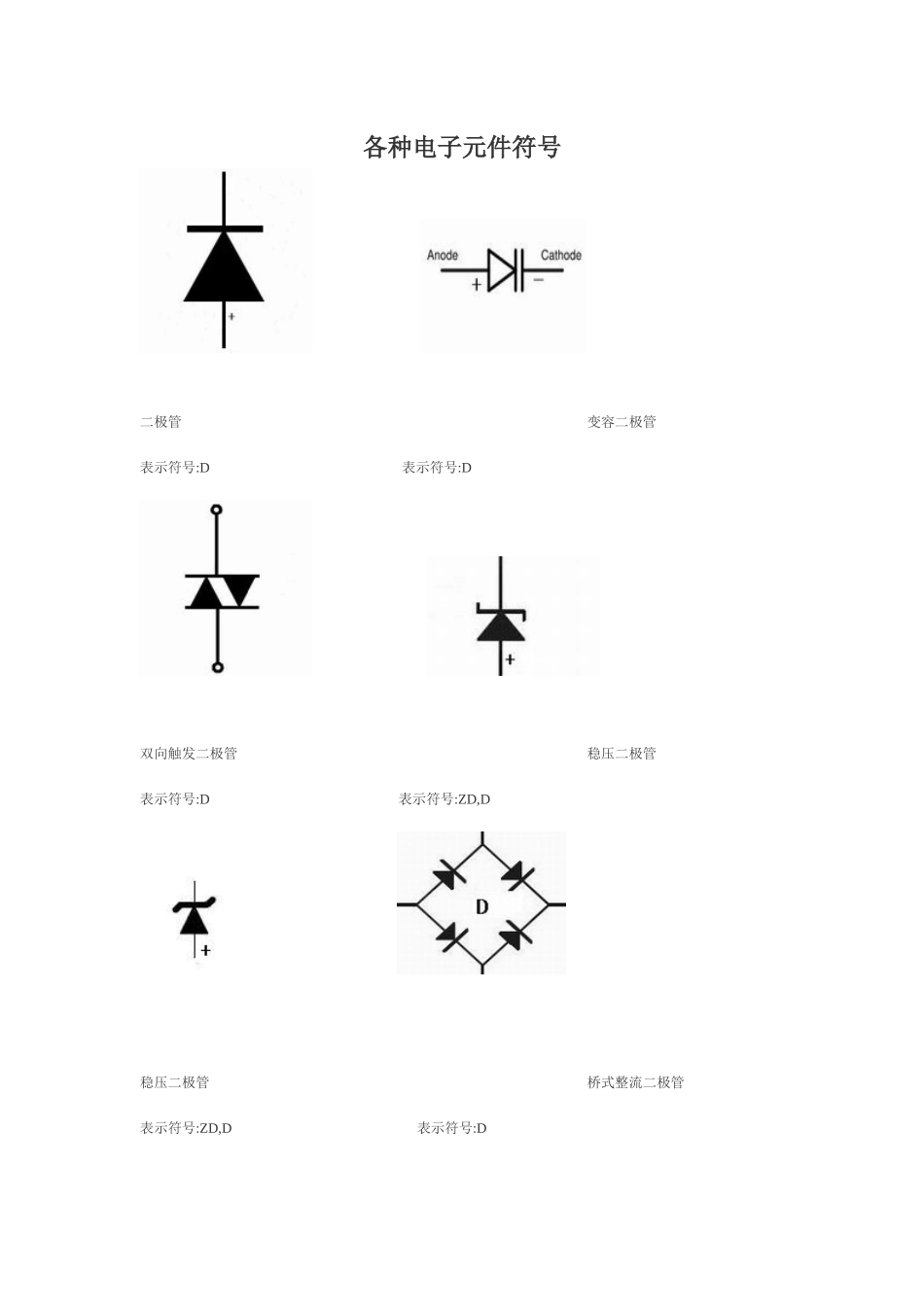

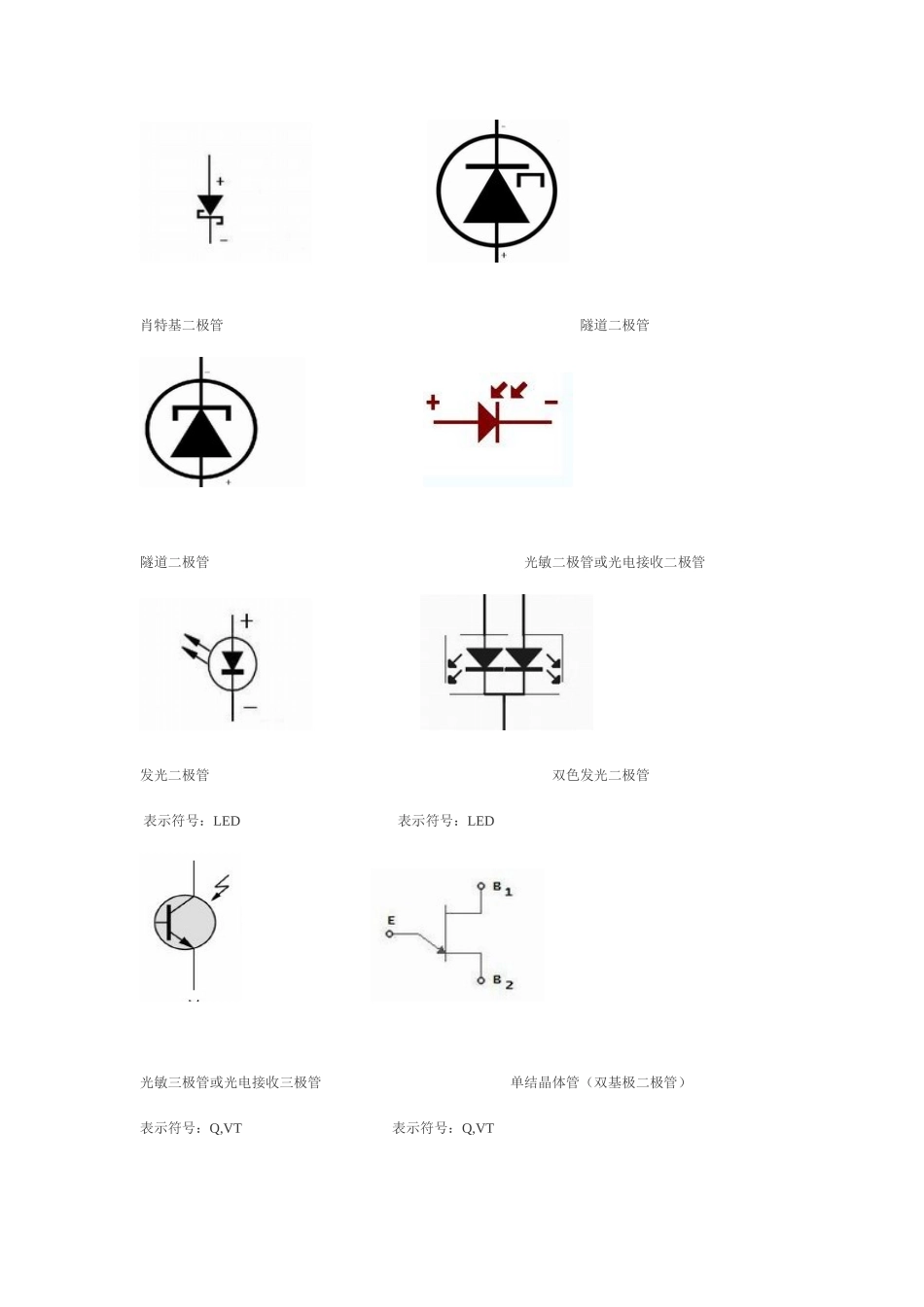

各种电子元件符号二极管变容二极管表示符号:D表示符号:D双向触发二极管稳压二极管表示符号:D表示符号:ZD,D稳压二极管桥式整流二极管表示符号:ZD,D表示符号:D肖特基二极管隧道二极管隧道二极管光敏二极管或光电接收二极管发光二极管双色发光二极管表示符号：LED表示符号：LED光敏三极管或光电接收三极管单结晶体管（双基极二极管）表示符号：Q,VT表示符号：Q,VT复合三极管NPN型三极管表示符号：Q,VT表示符号：Q,VTPNP型三极管PNP型三极管表示符号：Q,VT表示符号：Q,VTNPN型三极管带阻尼二极管NPN型三极管表示符号：Q,VT表示符号：Q,VT带阻尼二极管及电阻NPN型三极管表示符号：Q,VT表示符号：Q,VT带阻尼二极管IGBT场效应管表示符号：Q,VT电子元器件符号图形接面型场效应管P-JFET接面型场效应管N-JFET场效应管增强型P-MOS场效应管增强型N-MOS场效应管耗尽型P-MOS场效应管耗尽型N-MOS电阻电阻器或固定电阻表示符号：R电阻电阻器或固定电阻表示符号：R电位器可调电阻表示符号:VR，RP,W表示符号:VR，RP,W电位器可调电阻表示符号:VR，RP,W表示符号:VR，RP,W三脚消磁电阻二脚消磁电阻表示符号：RT表示符号：RT压敏电阻表示符号：RZ,VAR热敏电阻表示符号：RT光敏电阻电容（有极性电容）CDS表示符号：电容（有极性电容）可调电容表示符号：C表示符号：C电容（无极性电容）四端光电光电耦合器表示符号：C表示符号：IC，N六端光电光电耦合器表示符号：IC，N电子元器件符号图形单向可控硅(晶闸管)双向可控硅(晶闸管)双向可控硅(晶闸管)晶振石英晶体振荡器表示符号：X晶振石英晶体振荡器石英晶体滤波器表示符号：X表示符号：X双列集成电路单列集成电路表示符号：IC或U表示符号：IC或U运算放大器倒相放大器ANDgate非门ORgate或门NANDgate与非门NORgate或非门保险管保险管表示符号：F表示符号：F变压器永久磁铁电感表示符号：T表示符号：L带铁芯电感线圈表示符号：L继电器继电器线路输入端子电子元器件符号图形按键开关双极开关表示符号:S扬声器电池或直流电源电池或直流电源电流源特别重要的公共接地端AC交流DC直流恒压源恒流源信号源GND公
