华为赛门铁克HSCDA认证培训考试资料(数据通信)VIP免费

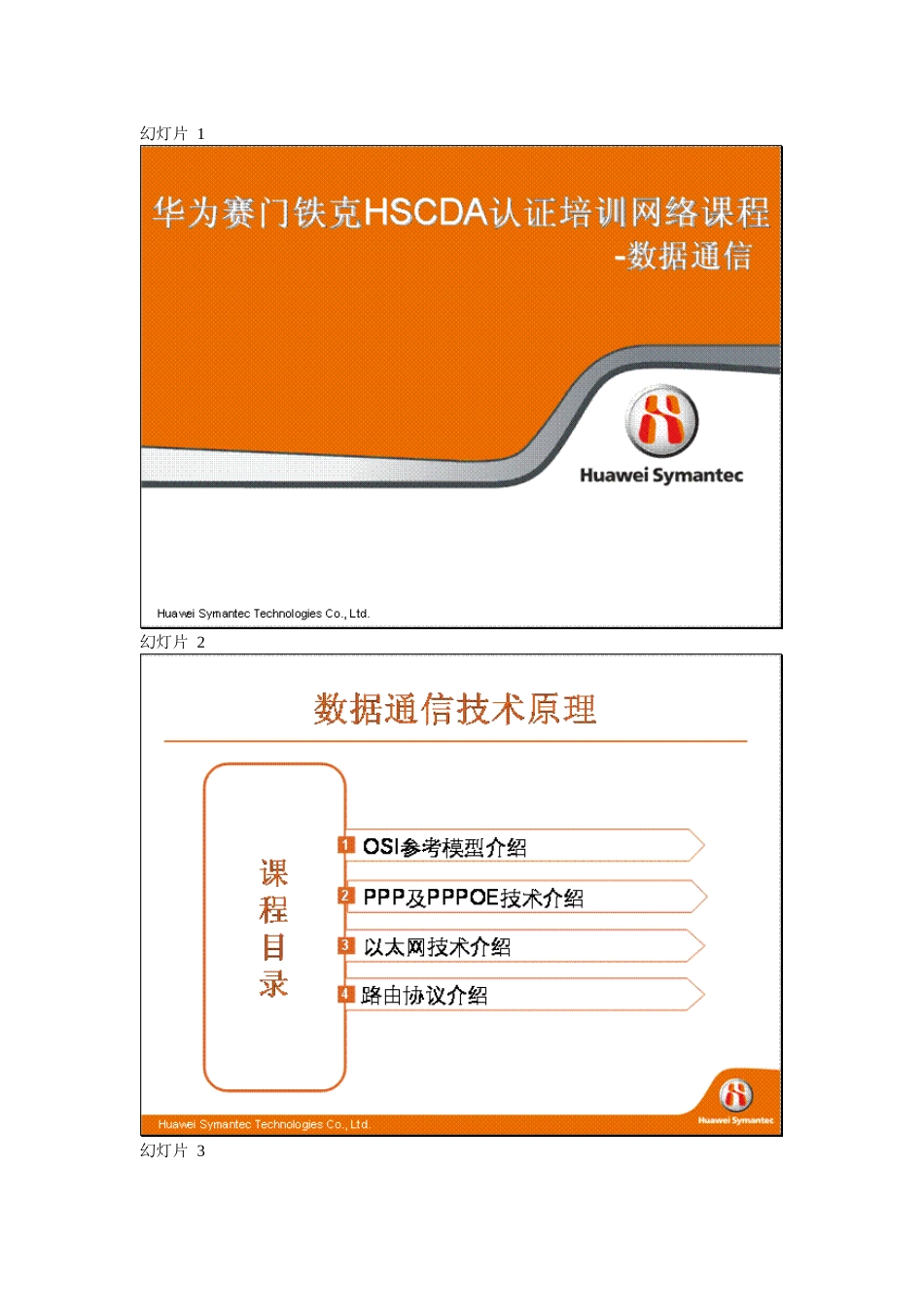

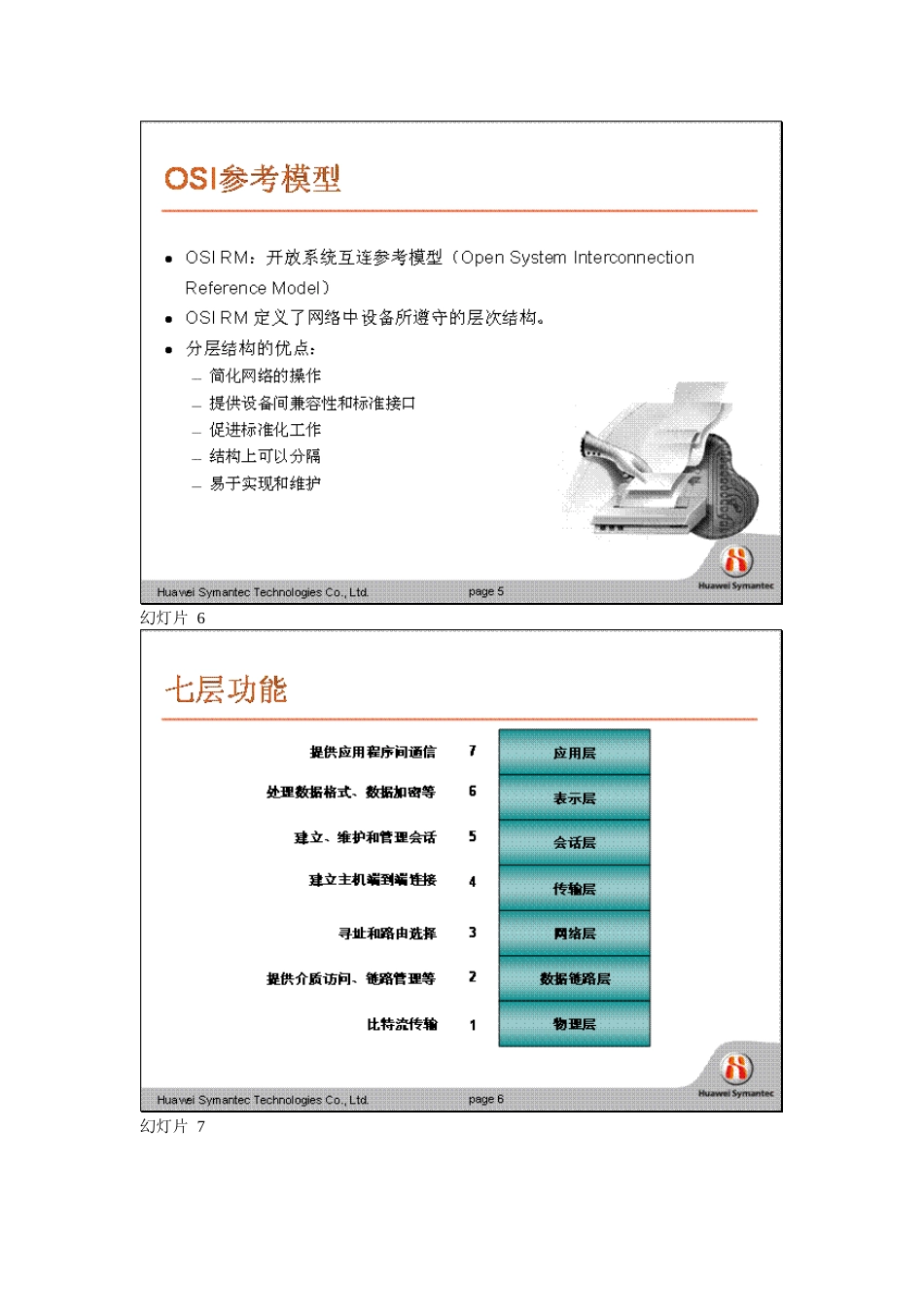

幻灯片1幻灯片2幻灯片3幻灯片4幻灯片5幻灯片6幻灯片7物理层涉及到在通信信道（channel）上传输的原始比特流，它实现传输数据所需要的机械、电气、功能特性及过程等手段。物理层涉及电压、电缆线、数据传输速率、接口等的定义物理层的主要网络设备为中继器、集线器等。数据链路层的主要任务是提供对物理层的控制，检测并纠正可能出现的错误，使之对网络层显现一条无错线路，并且进行流量调控（可选）。流量调控可以在数据链路层实现，也可以由传输层实现。数据链路层与物理地址、网络拓扑、线缆规划、错误校验、流量控制等有关。数据链路层主要设备为以太网交换机。网络层检查网络拓扑，以决定传输报文的最佳路由，其关键问题是确定数据包从源端到目的端如何选择路由。网络层通过路由选择协议来计算路由。存在于网络层的设备主要有路由器、三层交换机等。后面您将学习到更多关于网络层的知识。传输层的基本功能是从会话层接受数据，并且在必要的时候把它分成较小的单元，传递给网络层，并确保到达对方的各段信息正确无误。传输层建立、维护虚电路，进行差错校验和流量控制。会话层允许不同机器上的用户建立、管理和终止应用程序间的会话关系，在协调不同应用程序之间的通信时要涉及会话层，该层使每个应用程序知道其它应用程序的状态。同时，会话层也提供双工（duplex）协商、会话同步等等。表示层关注于所传输的信息的语法和意义，它把来自应用层与计算机有关的数据格式处理成与计算机无关的格式，以保障对端设备能够准确无误地理解发送端数据。同时，表示层也负责数据加密等。应用层是OSI参考模型最靠近用户的一层，为应用程序提供网络服务。应用层识别并验证目的通信方的可用性，使协同工作的应用程序之间同步。幻灯片8OSI参考模型依层次结构来划分：第一层，物理层（Physicallayer）；第二层，数据链路层（datalinklayer）；第三层，网络层（networklayer）；第四层，传输层（transportlayer）；第五层，会话层（sessionlayer）；第六层，表示层（presentationlayer）；第七层，应用层（applicationlayer）。通常，我们把OSI参考模型第一层到第三层称为底层（lowerlayer），又叫介质层(MediaLayer)。这些层负责数据在网络中的传送，网络互连设备往往位于下三层。底层通常以硬件和软件相结合的方式来实现。OSI参考模型的第五层到第七层称为高层（upperlayer），又叫主机层（hostlayer）。高层用于保障数据的正确传输，通常以软件方式来实现。七层OSI参考模型具有以下优点：简化了相关的网络操作；提供即插即用的兼容性和不同厂商之间的标准接口；使各个厂商能够设计出互操作的网络设备，加快数据通信网络发展；防止一个区域网络的变化影响另一个区域的网络，因此，每一个区域的网络都能单独快速升级；把复杂的网络问题分解为小的简单问题，易于学习和操作。需要注意的是，由于种种原因，现在还没有一个完全遵循OSI七层模型的网络体系，但OSI参考模型的设计蓝图为我们更好的理解网络体系，学习计算机通信网络奠定了基础。幻灯片9幻灯片10地址解析协议ARP是一种广播协议，主机通过它可以动态地发现对应于一个IP地址的MAC层地址。每一个主机都有一个ARP高速缓存（ARPcache），有IP地址到物理地址的映射表，这些都是该主机目前知道的一些地址。当主机A欲向本局域网上的主机B发送一个IP数据报时，就先在其ARP高速缓存中查看有无主机B的IP地址。如有，就可查出其对应的物理地址，然后将该数据报发往此物理地址。也有可能查不到主机B的IP地址的项目。可能是主机B才入网，也可能是主机A刚刚加电，其高速缓存还是空的。在这种情况下，假定主机A需要知道主机B的MAC地址，主机A发送称为ARP请求的以太网数据帧给网段上的每一台主机，这个过程称为广播。发送的ARP请求报文中，带有自己的IP地址到MAC地址的映射，同时还带有需要解析的目的主机的IP地址。目的主机B收到请求报文后，将其中的主机A的IP地址与MAC地址的映射存到自己的ARP高速缓存中，并把自己的IP地址到MAC地址的映射作为响应发回主机A。主机A收到ARP应答，就得到了主机B的MAC地址，同时，主机A缓存主机B的IP地址到MAC地址映射。幻...
