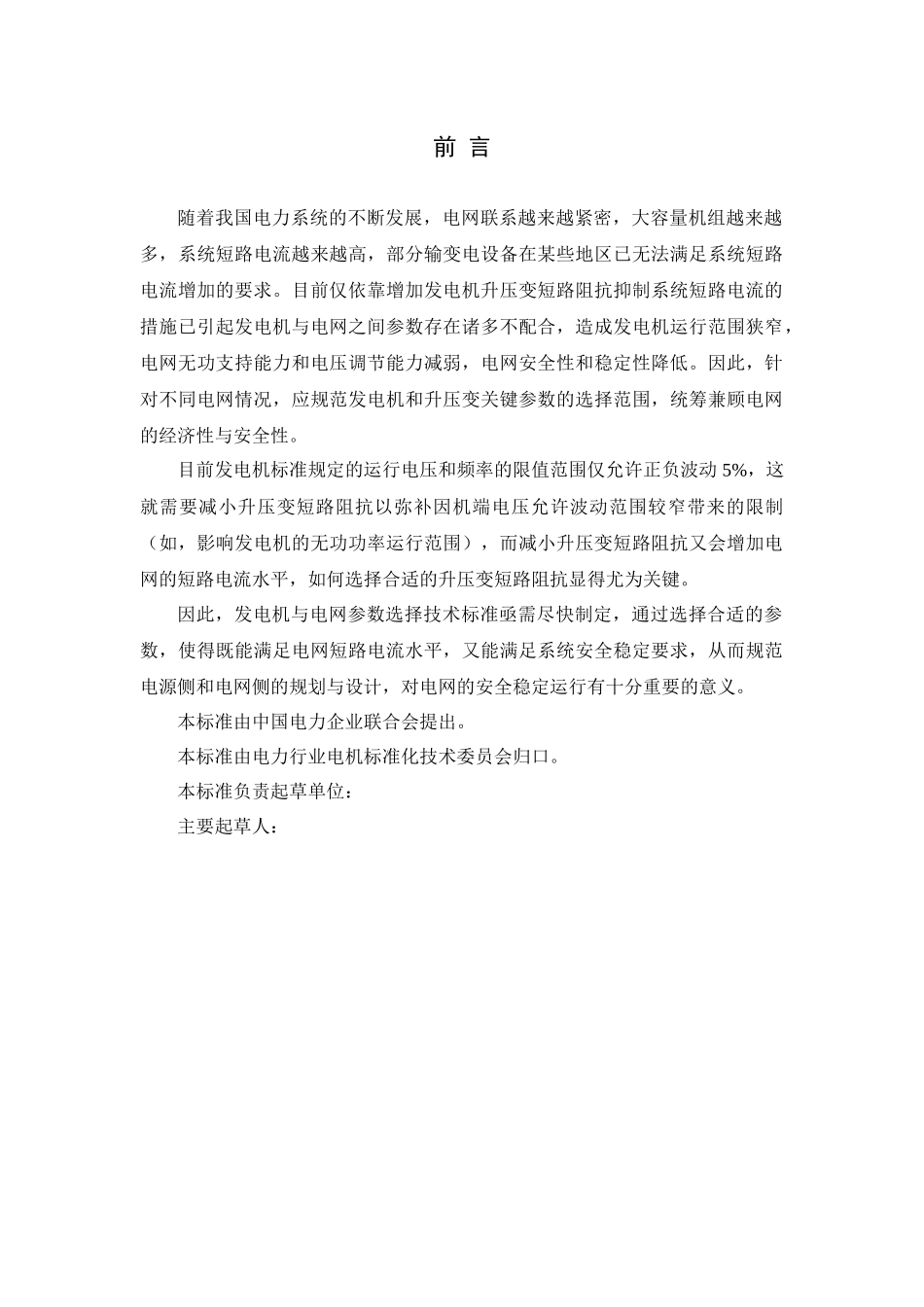

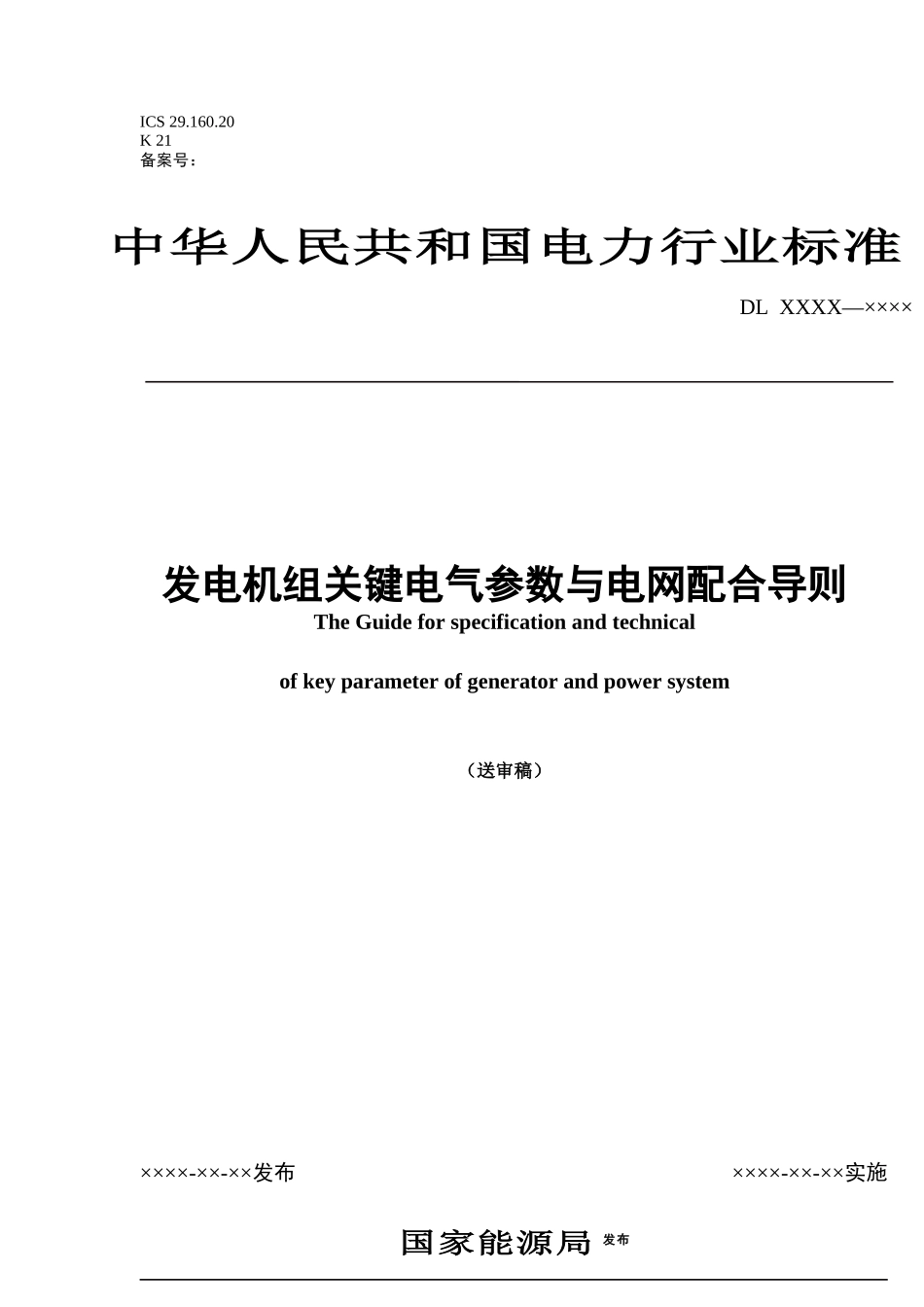

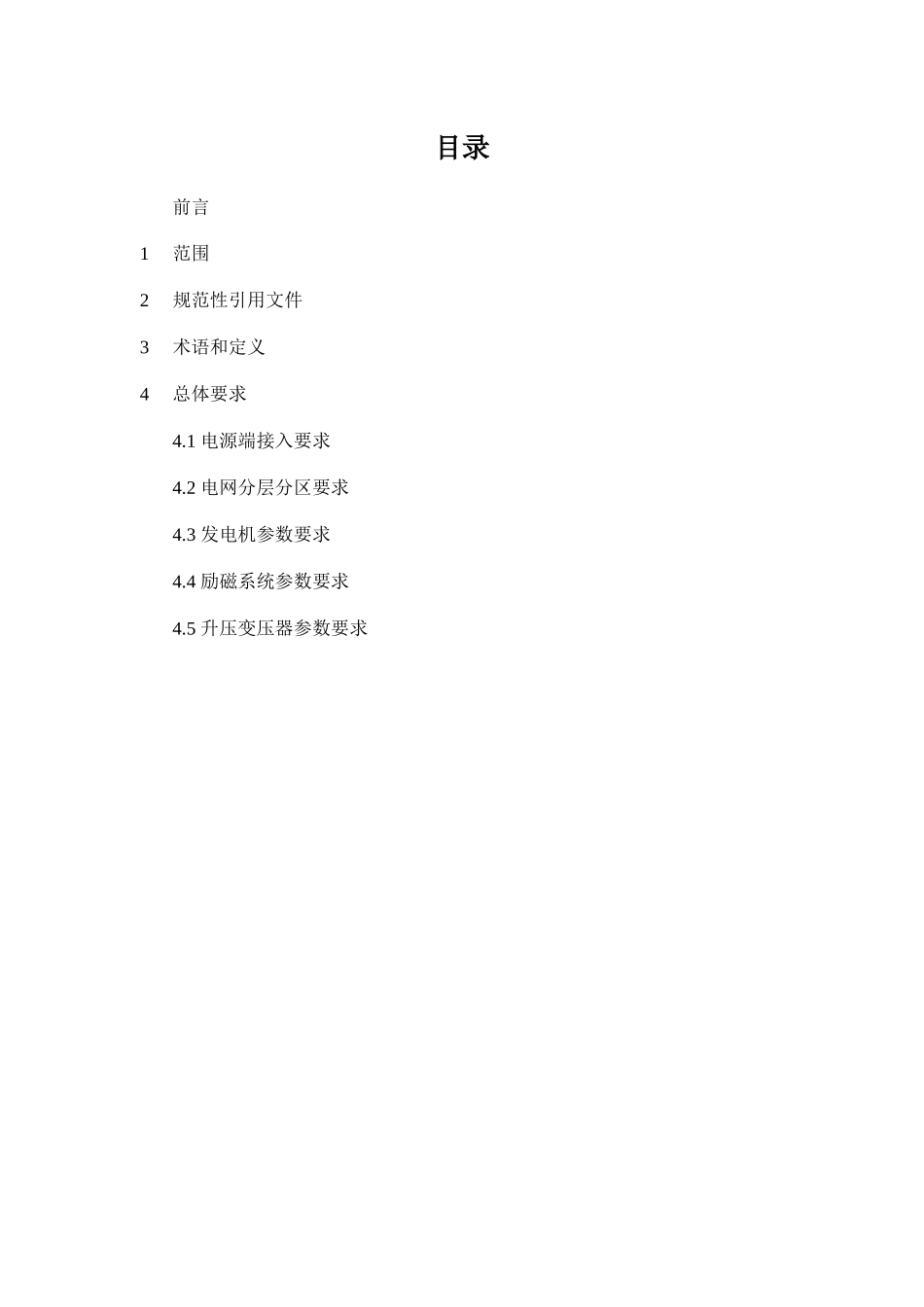

ICS29.160.20K21备案号：中华人民共和国电力行业标准DLXXXX—××××发电机组关键电气参数与电网配合导则TheGuideforspecificationandtechnicalofkeyparameterofgeneratorandpowersystem（送审稿）××××-××-××发布××××-××-××实施国家能源局发布目录前言1范围2规范性引用文件3术语和定义4总体要求4.1电源端接入要求4.2电网分层分区要求4.3发电机参数要求4.4励磁系统参数要求4.5升压变压器参数要求前言随着我国电力系统的不断发展，电网联系越来越紧密，大容量机组越来越多，系统短路电流越来越高，部分输变电设备在某些地区已无法满足系统短路电流增加的要求。目前仅依靠增加发电机升压变短路阻抗抑制系统短路电流的措施已引起发电机与电网之间参数存在诸多不配合，造成发电机运行范围狭窄，电网无功支持能力和电压调节能力减弱，电网安全性和稳定性降低。因此，针对不同电网情况，应规范发电机和升压变关键参数的选择范围，统筹兼顾电网的经济性与安全性。目前发电机标准规定的运行电压和频率的限值范围仅允许正负波动5%，这就需要减小升压变短路阻抗以弥补因机端电压允许波动范围较窄带来的限制（如，影响发电机的无功功率运行范围），而减小升压变短路阻抗又会增加电网的短路电流水平，如何选择合适的升压变短路阻抗显得尤为关键。因此，发电机与电网参数选择技术标准亟需尽快制定，通过选择合适的参数，使得既能满足电网短路电流水平，又能满足系统安全稳定要求，从而规范电源侧和电网侧的规划与设计，对电网的安全稳定运行有十分重要的意义。本标准由中国电力企业联合会提出。本标准由电力行业电机标准化技术委员会归口。本标准负责起草单位：主要起草人：发电机与电网关键参数配合导则1范围本导则适用于电源和电网建设企业新建电厂需遵循的设备选用原则，电网运营企业、电力规划单位应执行本导则。本导则适用于220kV及以上的电力系统和新建容量在100MW及以上的汽轮发电机、50MW及以上水轮发电机设备的参数选用。100MW及以上燃气发电机和抽水蓄能机组可参照执行。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。DL755～2001电力系统安全稳定导则；SD325-89电力系统电压和无功电力技术导则；GB/T7409.3-2007大、中型同步发电机励磁系统技术要求；GB755-2008旋转电机定额和性能；GB/T7064-2008隐极同步发电机技术要求；GB/T7894-2001水轮发电机基本技术条件。DL/T843-2008大型汽轮发电机励磁系统技术条件3术语和定义下列术语和定义适用于本标准。3.1电力系统安全性安全性指电力系统在运行中承受故障扰动（例如突然失去电力系统的元件，或短路故障等）的能力。通过两个特性表征：(1)电力系统能承受住故障扰动引起的暂态过程并过渡到一个可接受的运行工况;(2)在新的运行工况下，各种约束条件得到满足。引自DL755～2001中A1款。3.2电力系统稳定性电力系统受到事故扰动后保持稳定运行的能力。通常根据动态过程的特征和参与动作的元件及控制系统，将稳定性的研究划分为静态稳定、暂态稳定、小扰动动态稳定、电压稳定及中长期动态稳定。引自DL755～2001中A2款。3.3静态稳定是指电力系统受到小干扰后，不发生非周期性失步，自动恢复到初始运行状态的能力。引自DL755～2001中A2款。3.4暂态稳定是指电力系统受到大扰动后，各同步电机保持同步运行并过渡到新的或恢复到原来稳态运行方式的能力。通常指保持第一或第二个振荡周期不失步的功角稳定。引自DL755～2001中A2款。3.5动态稳定动态稳定是指电力系统受到小的或大的干扰后，在自动调节和控制装置的作用下，保持长过程的运行稳定性的能力。动态稳定的过程可能持续数十秒至几分钟。后者包括锅炉，带负荷调节变压器分接头，负荷自动恢复等更长响应时间的动力系统的调整，又称为长过程动态稳定性。电压失稳问题有时与长过程动态有关。与快速励磁系统有关的负阻尼或弱阻尼低频增幅振荡...
