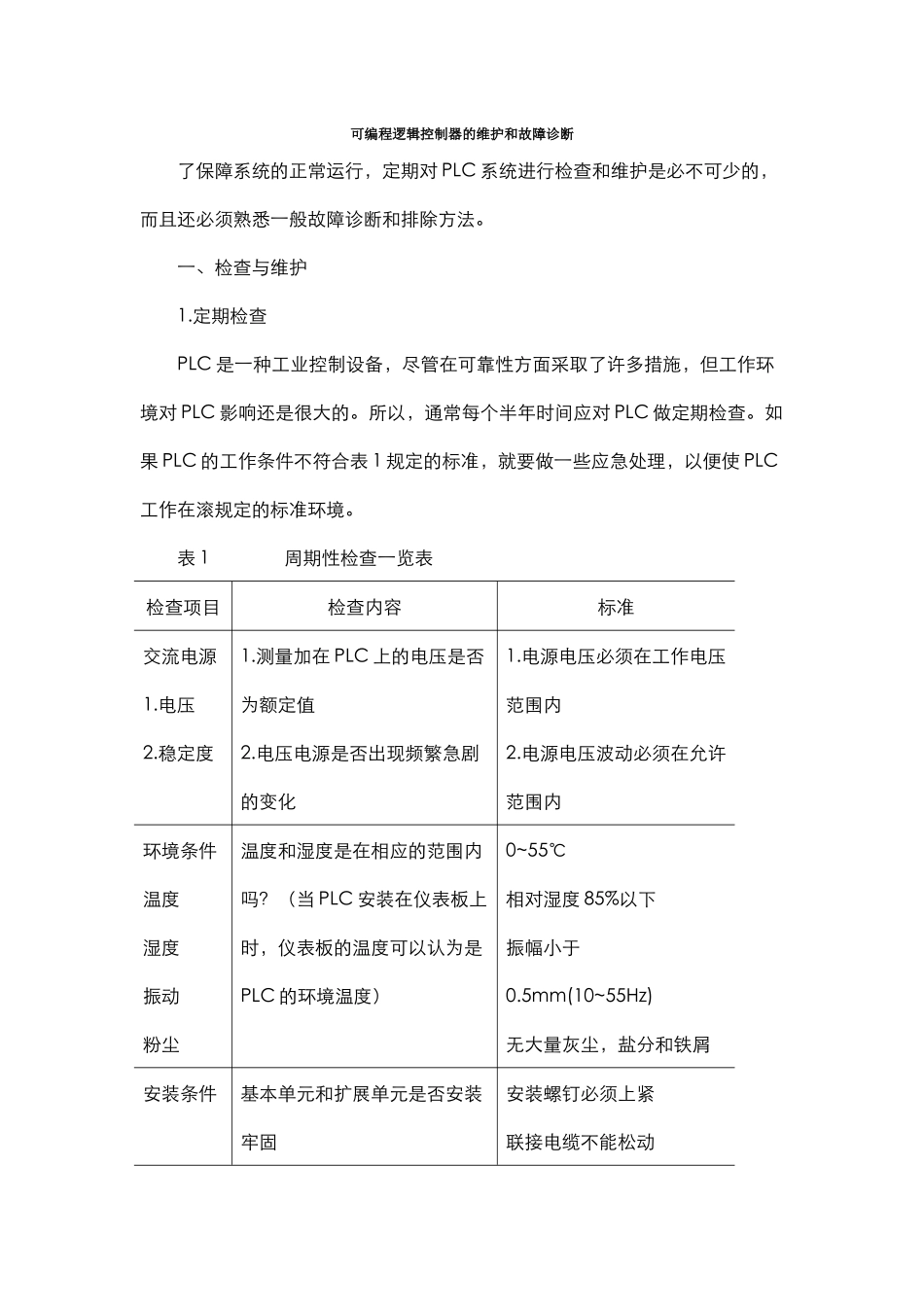

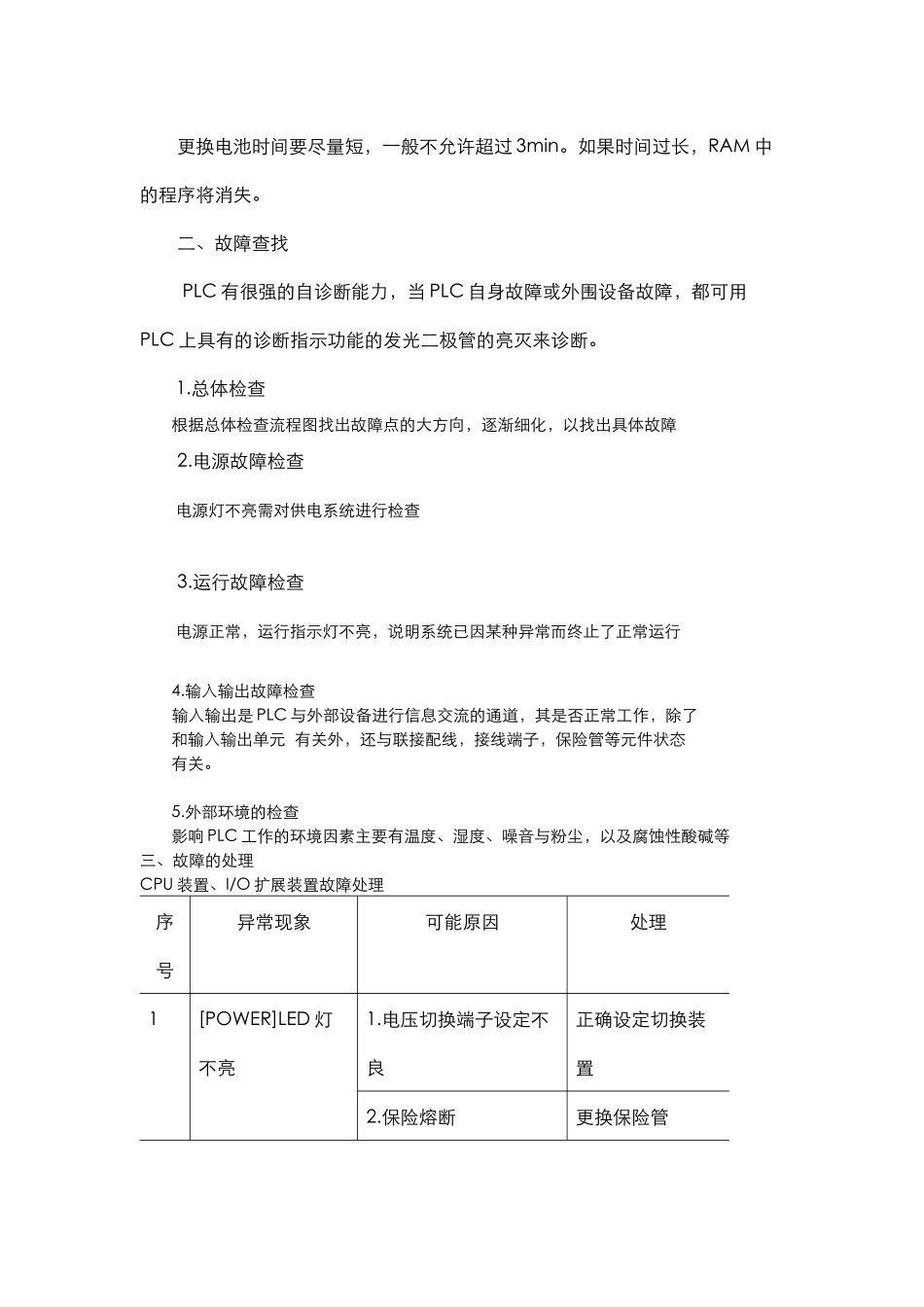

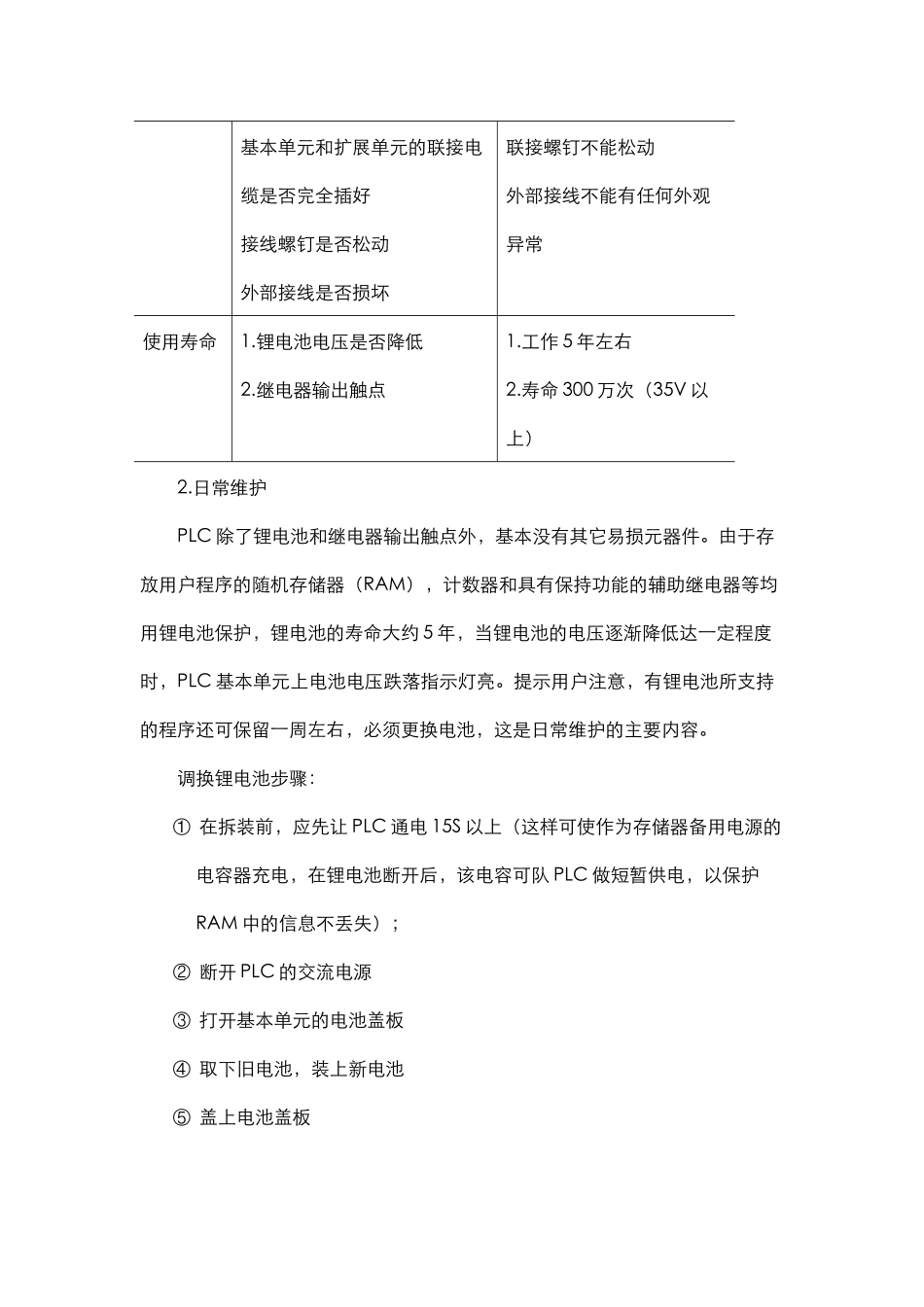

可编程逻辑控制器的维护和故障诊断了保障系统的正常运行，定期对PLC系统进行检查和维护是必不可少的，而且还必须熟悉一般故障诊断和排除方法。一、检查与维护1.定期检查PLC是一种工业控制设备，尽管在可靠性方面采取了许多措施，但工作环境对PLC影响还是很大的。所以，通常每个半年时间应对PLC做定期检查。如果PLC的工作条件不符合表1规定的标准，就要做一些应急处理，以便使PLC工作在滚规定的标准环境。表1周期性检查一览表检查项目检查内容标准交流电源1.电压2.稳定度1.测量加在PLC上的电压是否为额定值2.电压电源是否出现频繁急剧的变化1.电源电压必须在工作电压范围内2.电源电压波动必须在允许范围内环境条件温度湿度振动粉尘温度和湿度是在相应的范围内吗？（当PLC安装在仪表板上时，仪表板的温度可以认为是PLC的环境温度）0~55℃相对湿度85%以下振幅小于0.5mm(10~55Hz)无大量灰尘，盐分和铁屑安装条件基本单元和扩展单元是否安装牢固安装螺钉必须上紧联接电缆不能松动基本单元和扩展单元的联接电缆是否完全插好接线螺钉是否松动外部接线是否损坏联接螺钉不能松动外部接线不能有任何外观异常使用寿命1.锂电池电压是否降低2.继电器输出触点1.工作5年左右2.寿命300万次（35V以上）2.日常维护PLC除了锂电池和继电器输出触点外，基本没有其它易损元器件。由于存放用户程序的随机存储器（RAM），计数器和具有保持功能的辅助继电器等均用锂电池保护，锂电池的寿命大约5年，当锂电池的电压逐渐降低达一定程度时，PLC基本单元上电池电压跌落指示灯亮。提示用户注意，有锂电池所支持的程序还可保留一周左右，必须更换电池，这是日常维护的主要内容。调换锂电池步骤：①在拆装前，应先让PLC通电15S以上（这样可使作为存储器备用电源的电容器充电，在锂电池断开后，该电容可队PLC做短暂供电，以保护RAM中的信息不丢失）；②断开PLC的交流电源③打开基本单元的电池盖板④取下旧电池，装上新电池⑤盖上电池盖板更换电池时间要尽量短，一般不允许超过3min。如果时间过长，RAM中的程序将消失。二、故障查找PLC有很强的自诊断能力，当PLC自身故障或外围设备故障，都可用PLC上具有的诊断指示功能的发光二极管的亮灭来诊断。1.总体检查根据总体检查流程图找出故障点的大方向，逐渐细化，以找出具体故障2.电源故障检查电源灯不亮需对供电系统进行检查3.运行故障检查电源正常，运行指示灯不亮，说明系统已因某种异常而终止了正常运行4.输入输出故障检查输入输出是PLC与外部设备进行信息交流的通道，其是否正常工作，除了和输入输出单元有关外，还与联接配线，接线端子，保险管等元件状态有关。5.外部环境的检查影响PLC工作的环境因素主要有温度、湿度、噪音与粉尘，以及腐蚀性酸碱等三、故障的处理CPU装置、I/O扩展装置故障处理序号异常现象可能原因处理1[POWER]LED灯不亮1.电压切换端子设定不良正确设定切换装置2.保险熔断更换保险管2保安管多次熔短1.电压切断端子设定不良正确设定2.线路短路或烧坏更换电源单元3[RUN]LED灯不亮1.程序错误修改程序2.电源线路不良更换CPU单元3.I/O单元号重复修改I/O单元号4.远程I/O电源关，无终端接通电源4[运转中输出]端没闭合([POWER]灯亮)电源回路不良更换CPU单元5某以编号以后的继电器不动作I/O总线不良更换基板单元6特定的继电器编号的输出（入）接通I/O总线不良更换基板单元7特定单元的所有继电器不接通I/O总线不良更换基板单元输入单元故障处理序号异常现象可能原因处理11.未加外部输入电源供电输入全部不接通（动作指示灯也灭）2.外部输入电压低加额定电源电压3.端子螺钉松动拧紧4.端子板联接器接触不良把端子板补充插入、锁紧。更换端子板联接器2输入全部断开（动作指示灯也灭）输入回路不良更换单元3输入全部不关断输入回路不良更换单元4特定继电器编号的输入不接通1.输入器件不良更换输入器件2.输入配线断线检查输入配线3.端子螺钉松弛拧紧4.端子板联接器接触不良打把端子板充分插入、锁紧。更换端子板联接器5.外部输入接触时间短调整输入器件6.输入回路不良更换单元7.程序的OUT指令中用了输入继电器编号修改程序51.输入回路不良更换单元特定继电器编号...
