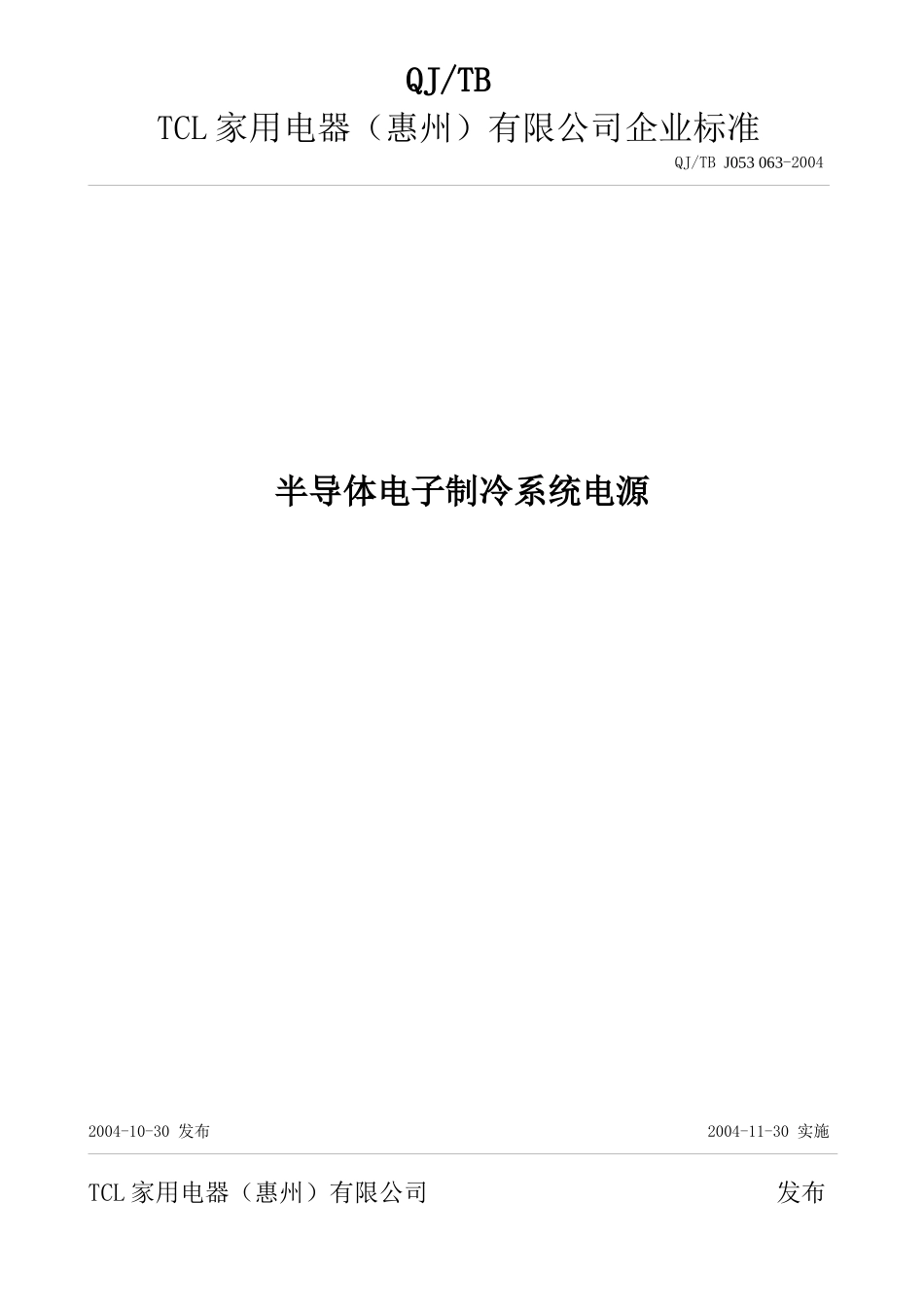

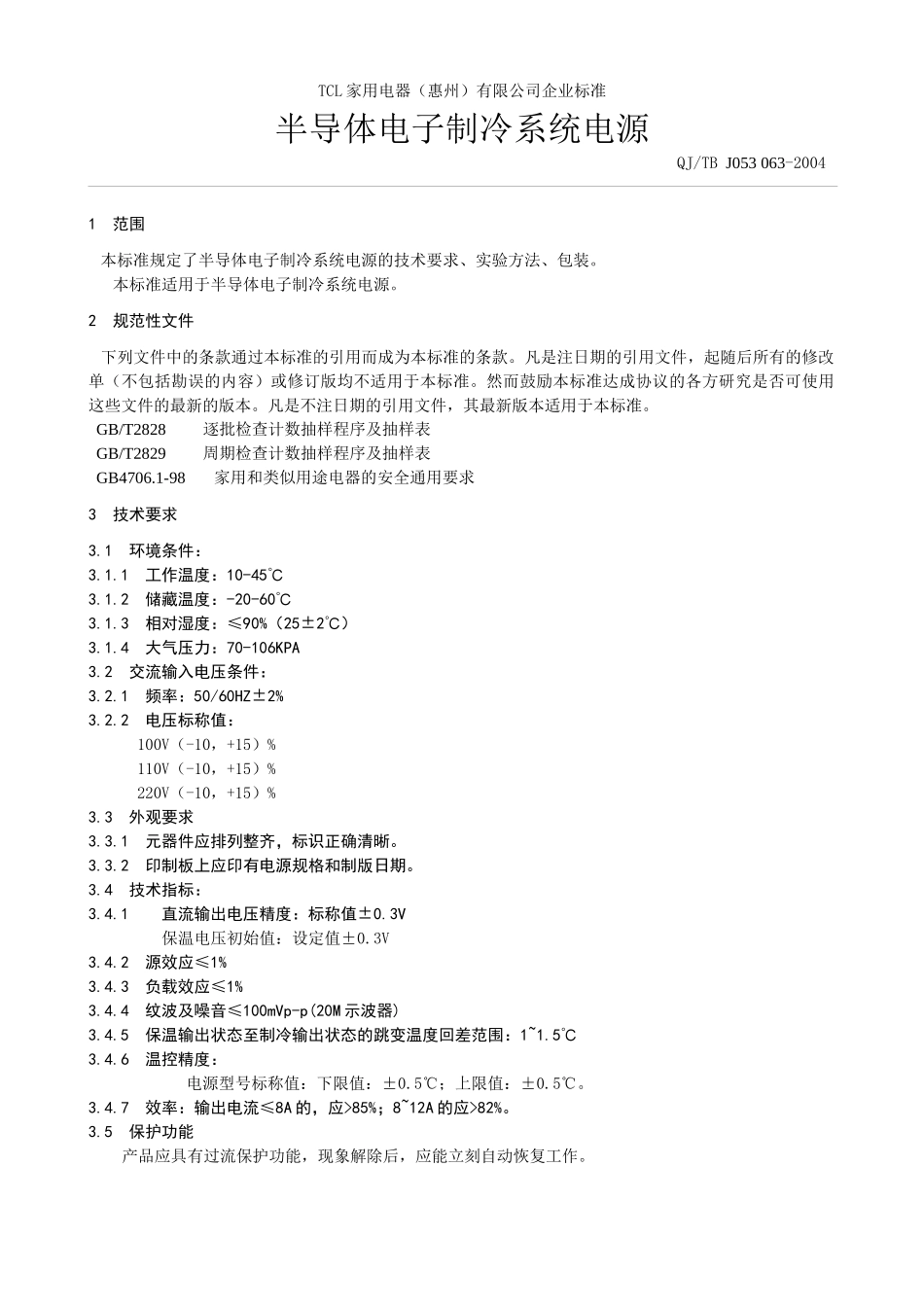

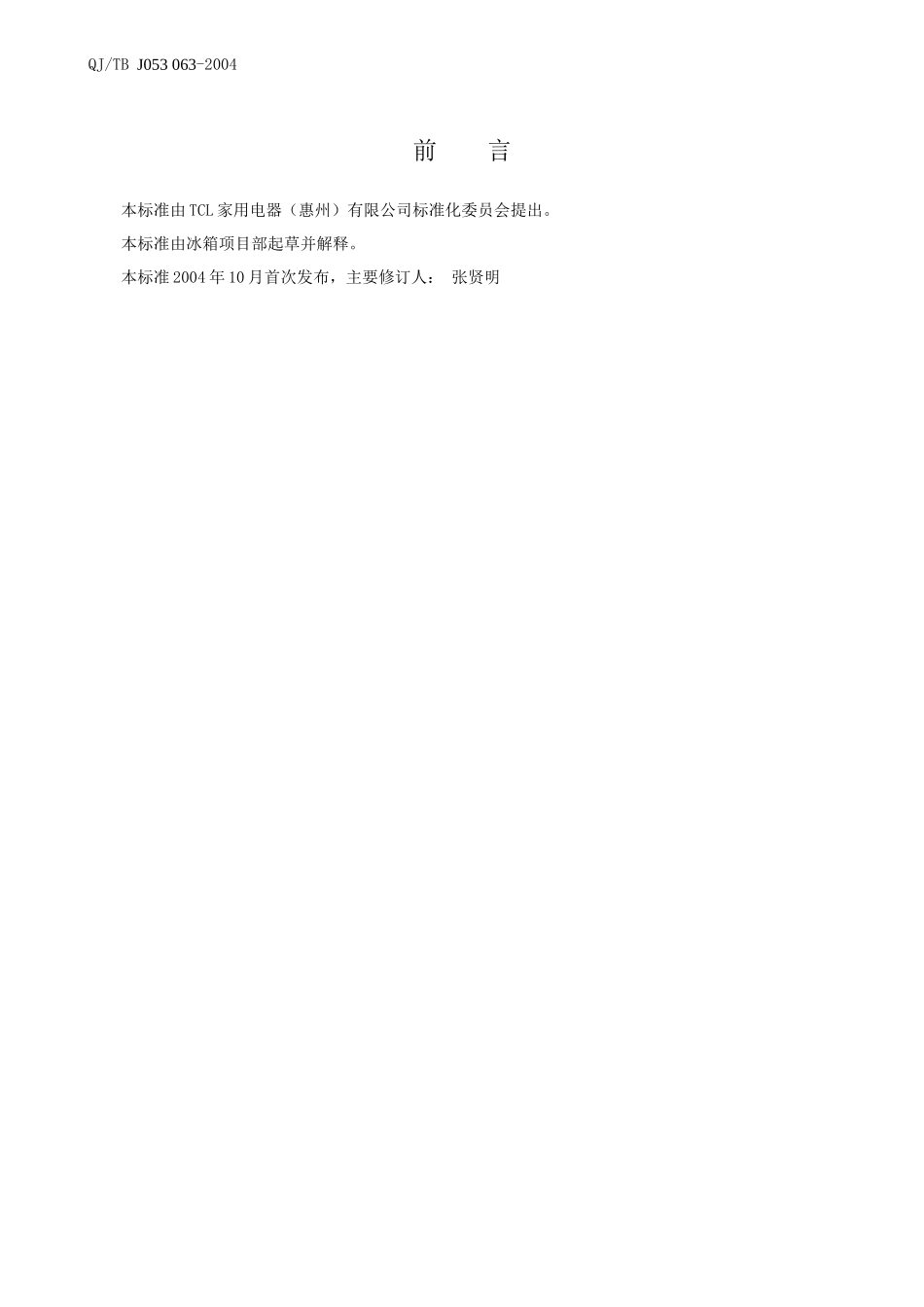

QJ/TBTCL家用电器（惠州）有限公司企业标准QJ/TBJ053063-2004半导体电子制冷系统电源2004-10-30发布2004-11-30实施TCL家用电器（惠州）有限公司发布QJ/TBJ053063-2004前言本标准由TCL家用电器（惠州）有限公司标准化委员会提出。本标准由冰箱项目部起草并解释。本标准2004年10月首次发布，主要修订人：张贤明TCL家用电器（惠州）有限公司企业标准半导体电子制冷系统电源QJ/TBJ053063-20041范围本标准规定了半导体电子制冷系统电源的技术要求、实验方法、包装。本标准适用于半导体电子制冷系统电源。2规范性文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，起随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而鼓励本标准达成协议的各方研究是否可使用这些文件的最新的版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2828逐批检查计数抽样程序及抽样表GB/T2829周期检查计数抽样程序及抽样表GB4706.1-98家用和类似用途电器的安全通用要求3技术要求3.1环境条件：3.1.1工作温度：10-45℃3.1.2储藏温度：-20-60℃3.1.3相对湿度：≤90%（25±2℃）3.1.4大气压力：70-106KPA3.2交流输入电压条件：3.2.1频率：50/60HZ±2%3.2.2电压标称值：100V（-10，+15）%110V（-10，+15）%220V（-10，+15）%3.3外观要求3.3.1元器件应排列整齐，标识正确清晰。3.3.2印制板上应印有电源规格和制版日期。3.4技术指标：3.4.1直流输出电压精度：标称值±0.3V保温电压初始值：设定值±0.3V3.4.2源效应≤1%3.4.3负载效应≤1%3.4.4纹波及噪音≤100mVp-p(20M示波器)3.4.5保温输出状态至制冷输出状态的跳变温度回差范围：1~1.5℃3.4.6温控精度：电源型号标称值：下限值：±0.5℃；上限值：±0.5℃。3.4.7效率：输出电流≤8A的，应>85%；8~12A的应>82%。3.5保护功能产品应具有过流保护功能，现象解除后，应能立刻自动恢复工作。3.6安全性能3.6.1抗电强度：在电源输入和输出端施加1500Vac/1min，漏电流≤4mA测试时，不应出现报警，超漏，击穿，异声，飞弧现象。3.6.2绝缘电阻：≥5MΩ（DC500V，环境温度40℃±2℃，相对湿度：90%）3.6.3防触电保护应符合GB4706.1-98的要求。3.7电磁兼容应符合电源型号所标定的认证机构的EMC要求。3.8可靠性3.8.1一年内故障率：<0.1%3.8.2满载下电源应能承受连续重复开关100次，频率次/10S的冲击实验，无任何损伤。3.8.3环境温度40℃±2℃，电源在连续满载工作时，散热器温度<35℃。4试验要求及方法4.1环境条件：如无特殊说明所有检验应在本协议规定的条件下进行。4.2外观：按本标准第3.3条规定，目测；4.3试验方法4.3.1直流电压输出精度按本标准第3.4.1条要求，在标称输入额定负载条件下，用3位半数字电压表检测输出电压；4.3.2保温电压初始值在标称输入额定负载条件下，开路NTC，用三位半数字电压标监测输出电压值4.3.3源效应按本标准3.4.2条规定，额定负载下，调谐输入电压：由标称输入值→低→高端→复原。期间，输出电压的变化值△Vmax/额定值<1%。4.3.4负载效应按本标准3.4.3条规定，标称输入下，调谐负载变化：由满载→半载→10%载→满载，期间，输出电压的变化值△Vmax/额定值<1%。4.3.5纹波及噪音按本标准第3.4.4条规定，在标称输入额定负载条件下，用20M示波器测负载两端的Vp-p值应<100mv.4.3.6温度回差按本标准第3.4.5条规定，在标称输入额定负载条件下，用8K~30K多档电阻箱或电位器代替Rt，用一个电阻表检测阻值，调谐VR至最大值：①调谐电阻阻值由小到大使电源输出至保温状态，记下此时阻值对应的温度值。②对照T/Ω表选取比上一步操作高1~1.5℃范围所对应的阻值，进行调谐，电源输出值应由保温状态跳回到制冷状态。4.3.7温控精度按本标准第3.4.6条规定，测试条件及器具同4.3.6。①将VR调至最大值，对照T/Ω表中产品所规定的温控下限温度值±0.5℃范围内的阻值调谐电阻箱，电源应进入保温状态；②将VR调至最小检验上限值，方法同①。4.3.8效率在标称输入额定负载条件下，产品的P出/P入100%应符合按本标准第3.4.7条规定。4.3.9保护功能标称输入下，调整负载由满载至短路，电源应自动关闭，恢复时，电源...
