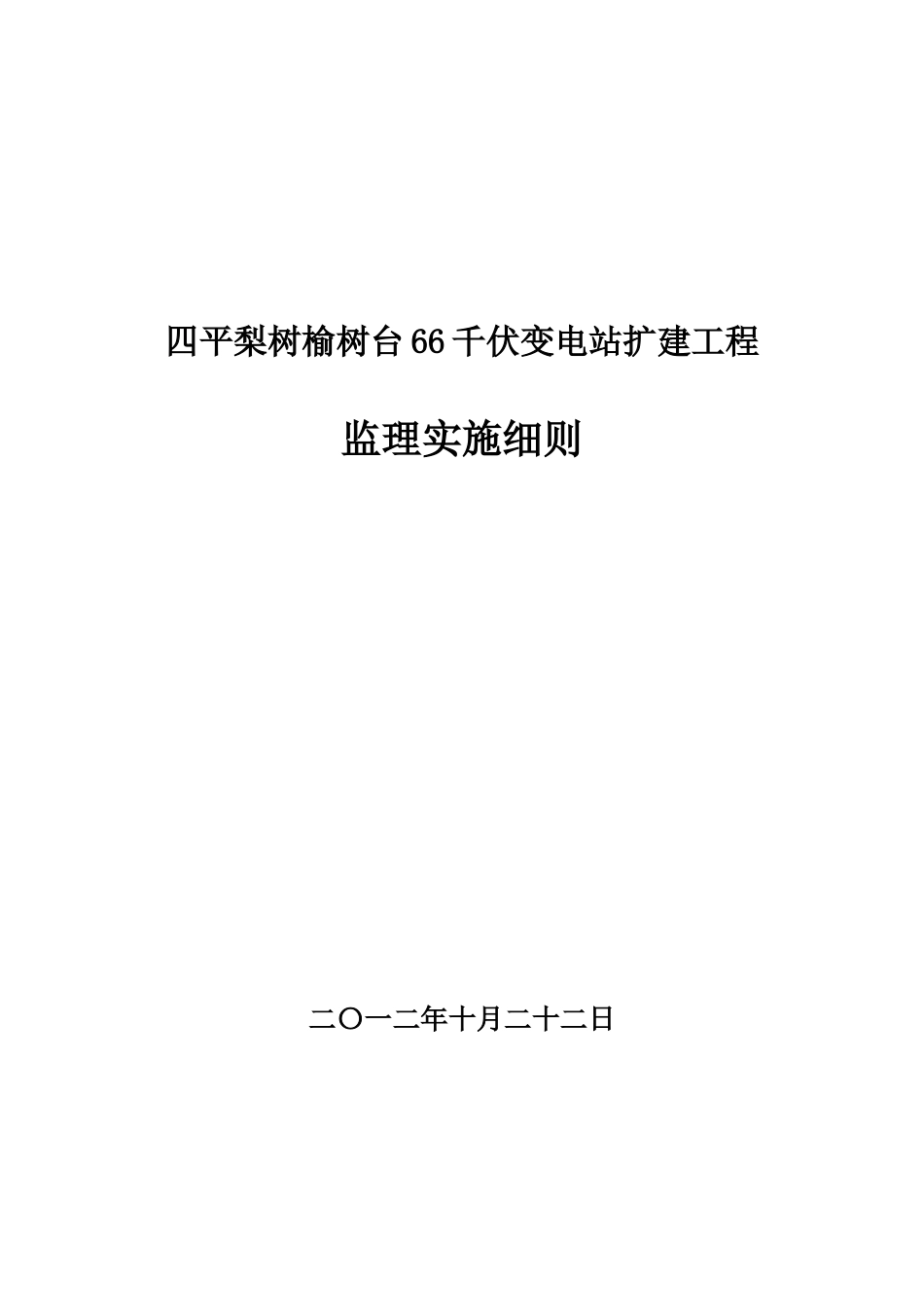

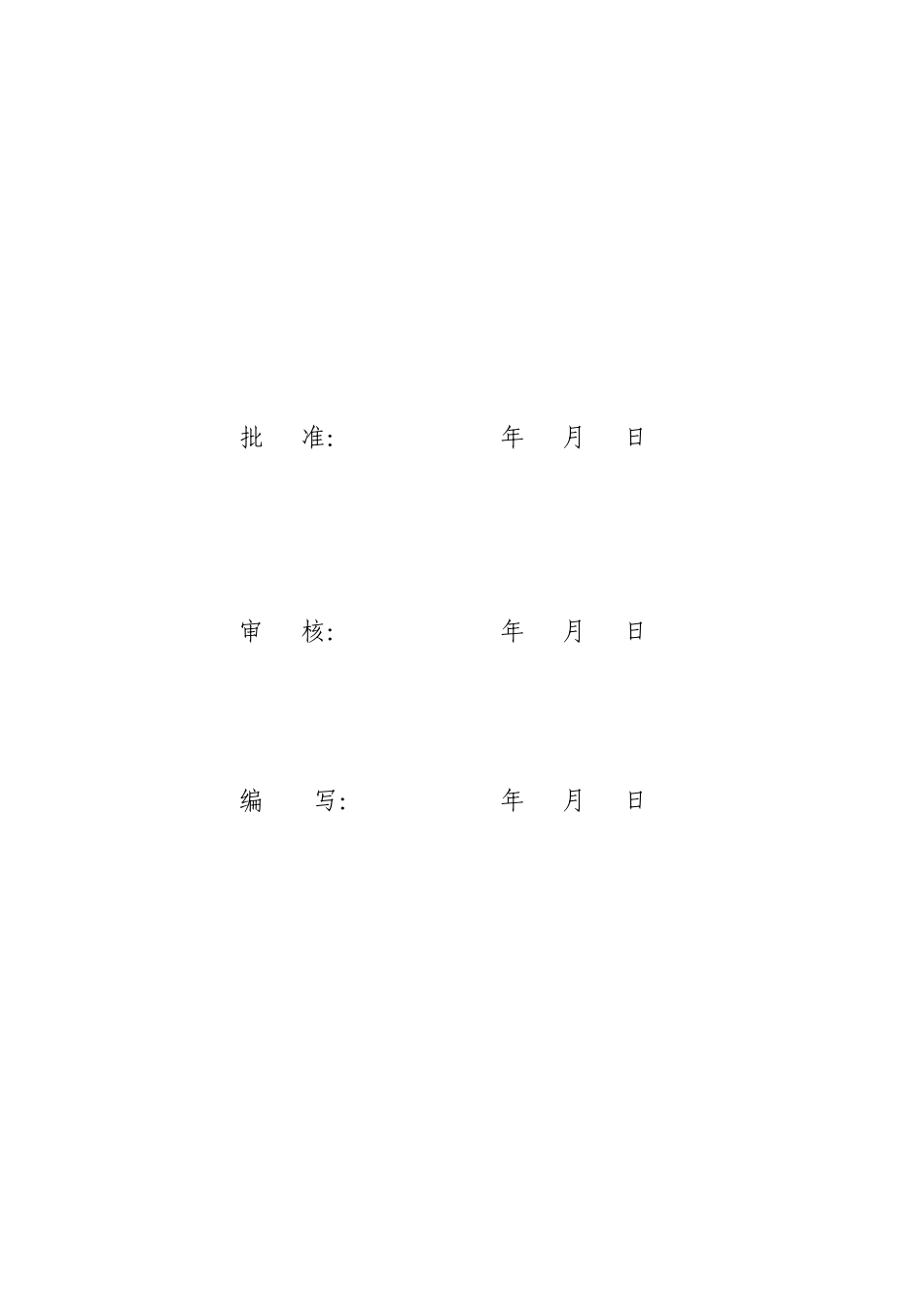

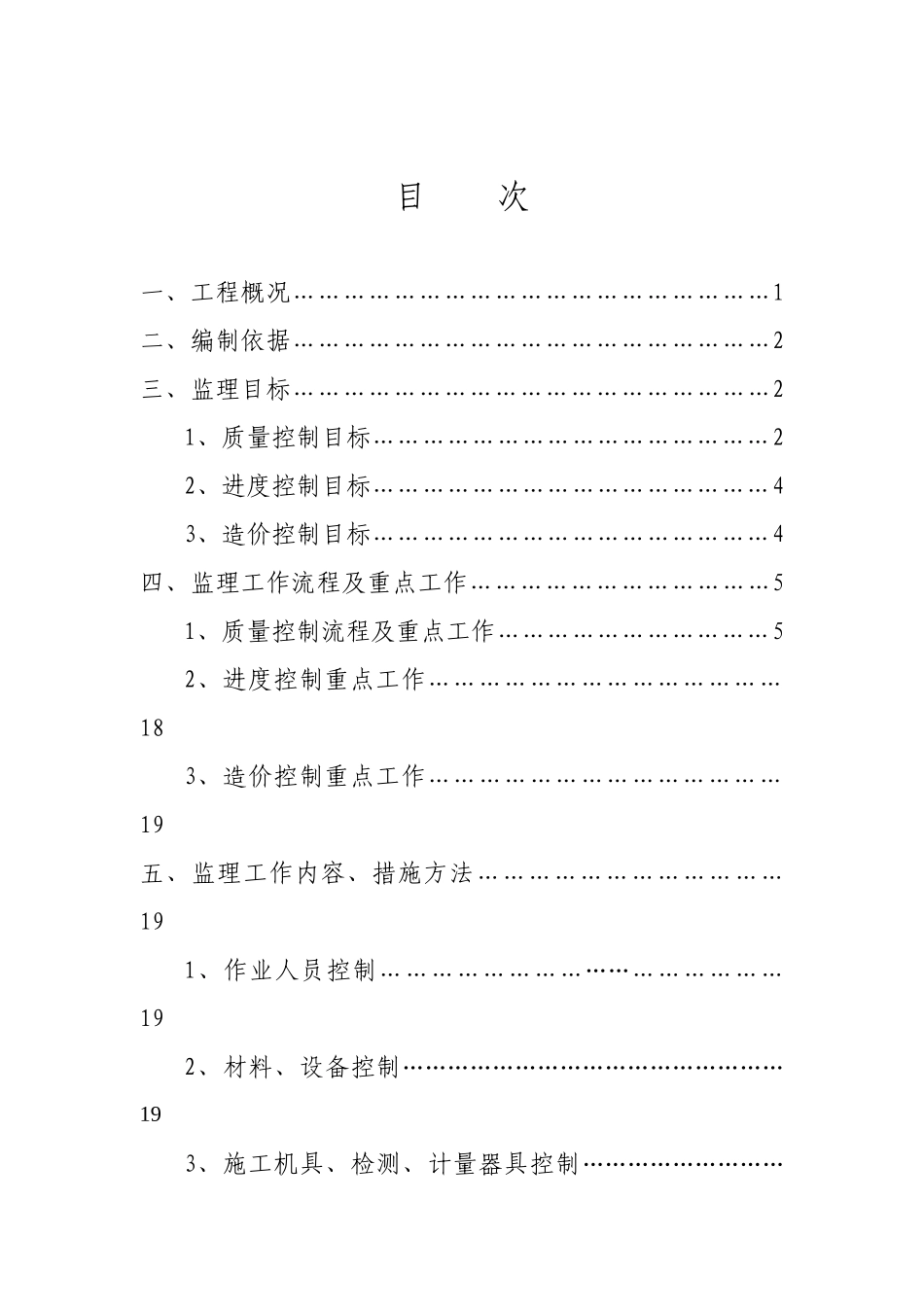

四平梨树榆树台66千伏变电站扩建工程监理实施细则二〇一二年十月二十二日批准：年月日审核：年月日编写：年月日目次一、工程概况…………………………………………………1二、编制依据…………………………………………………2三、监理目标…………………………………………………21、质量控制目标…………………………………………22、进度控制目标…………………………………………43、造价控制目标…………………………………………4四、监理工作流程及重点工作………………………………51、质量控制流程及重点工作……………………………52、进度控制重点工作……………………………………183、造价控制重点工作……………………………………19五、监理工作内容、措施方法………………………………191、作业人员控制…………………………………………192、材料、设备控制……………………………………………193、施工机具、检测、计量器具控制………………………204、作业方案（措施）的控制………………………………205、作业过程控制………………………………………………216、作业环境控制………………………………………………40六、旁站监理………………………………………………………411、旁站工作流程及要求……………………………………412、旁站监理范围及内容…………………………………433、旁站监理职责…………………………………………474、旁站监理工作纪律……………………………………48七、质量通病防治措施…………………………………………48一、工程概况1、根据吉发改审批[2011]1123号关于吉林省电力有限公司四平梨树榆树台66kV变电站扩建工程可行性研究报告的批复精神。2012年四平梨树榆树台66kV变电站扩建工程将原8兆伏安主变增容更换为20兆伏安变压器一台，利旧3.15兆伏安。2、土建工程主变基础2组，构架基础3组，避雷器基础1组，电压互感器基础1组，电流互感器基础1组，断路器1组，隔离开关基础2组，支柱绝缘子基础2组，端子箱基础2个，电容器基础1个，母线桥支架基础5个，事故油池1个。3、以上相应基础设备安装及调试。4、安装10千伏成套电容器1组，2000千乏。二、编制依据1、四平梨树榆树台66千伏变电站扩建工程监理规划2、四平梨树榆树台66千伏变电站扩建工程设计图纸3、《建设工程监理规范》（GB50139-2000）4、国家地方及电力行业现行的有关质量、安全管理法律法规、条例以及施工验收规程规范、验评标准：1）中华人民共和国建筑法（1998年3月1日起执行）2）建设工程质量管理条例（2000年1月10日起执行）5、国家电网公司企业标准规章规定部分：1）《国家电网公司输变电工程达标投产考核办法（2005版）》（国家电网基建[2005]255号）2）《国家电网公司输变电工程安全文明施工标准工作规定（试行）》（国家电网基建[2005]403号）3）《国家电网公司输变电工程安全文明施工标准化图册》（国家电网基建[2005]403号）6、省公司有关工程建设管理的相关规章制度7、政府批准的工程建设文件8、项目法人及上级单位对工程提出的要求三、监理目标1、质量控制目标：质量目标：满足合同要求工程质量满足国家及行业施工验收规范标准及质量检验评定标准的要求。分项目标：建筑分项工程合格率为100%，分项工程优良率为95%，单项工程优良率为95%，观感得分率≥90%（国标90%），安装工程：分项及分部工程合格率为100%，单位工程优良率为95%。建筑工程外观及电气安装工艺优良，不发生一般施工质量事故。工程无永久性缺陷，工程带负荷一次启动成功。（1）建筑质量控制目标1）工程定位及标高基准控制2）砂、石、水泥、钢材等原材料进场合格率100%，见证取样合格率符合国家有关规程，规范标准要求。3）土方开挖几何尺寸及标高控制合格率100%。4）混凝土基础各项检测参数合格率100%，优良率占≥95%。（2）电气安装质量控制目标1）原材料、装置性材料、设备合格率确保100%，抽样送检，设备试验符合国家有关规范标准要求。2）电气设备安装符合规程要求，设备动作正确可靠，接触良好，指示正确，闭锁可靠。3）母线弧垂符合设计，瓷件无损坏、裂纹。4）软导线、设备引下线无磨...
