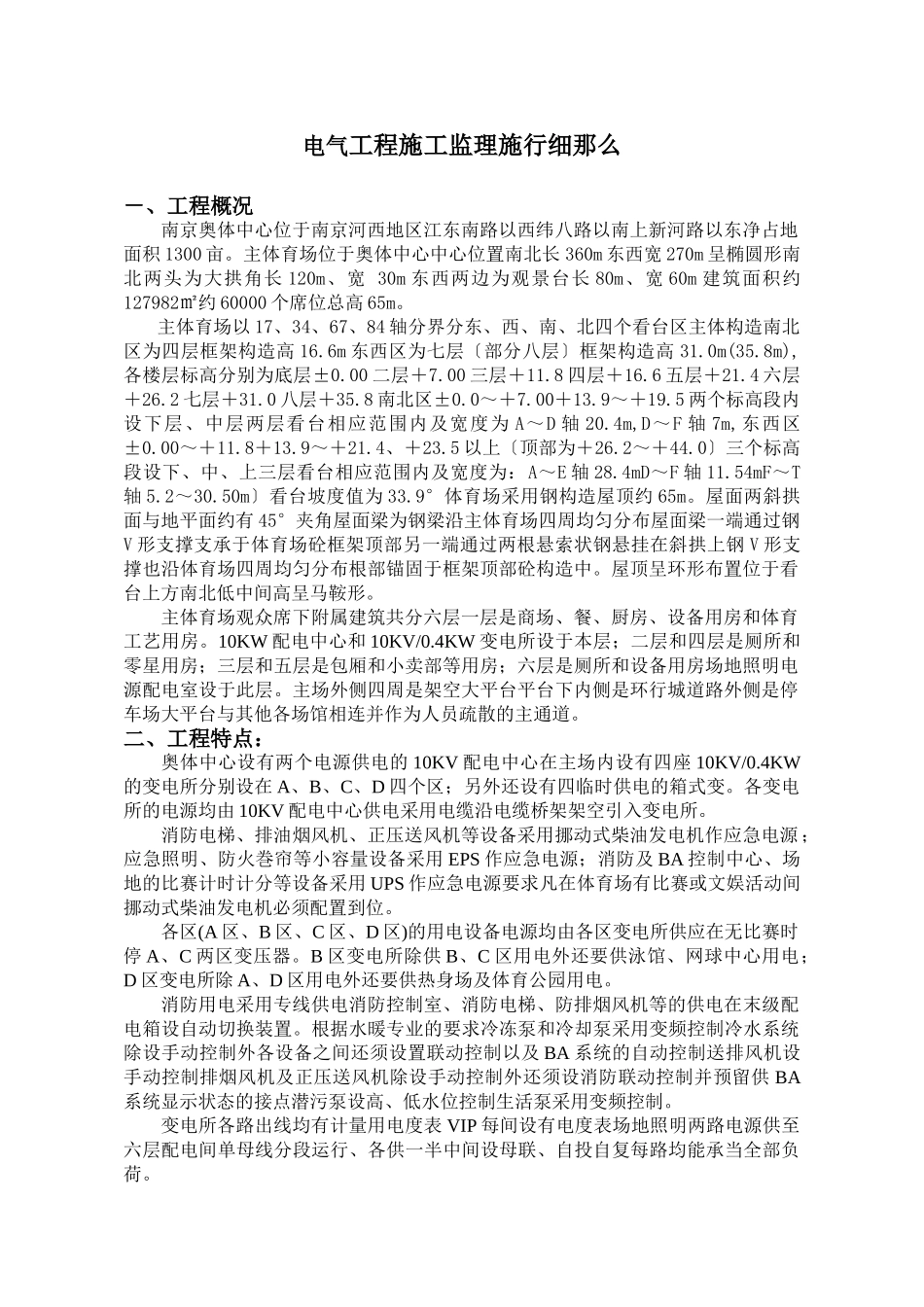

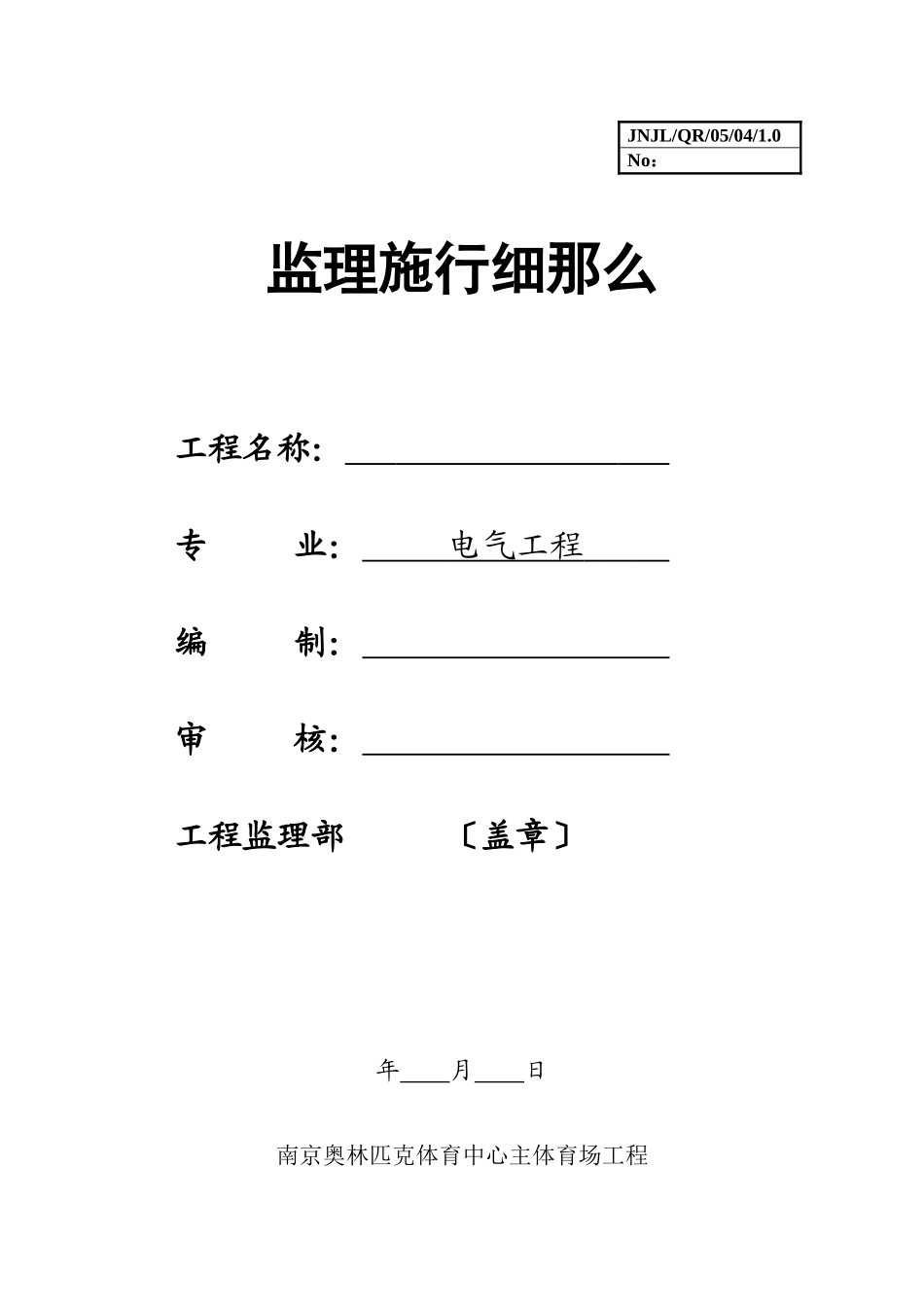

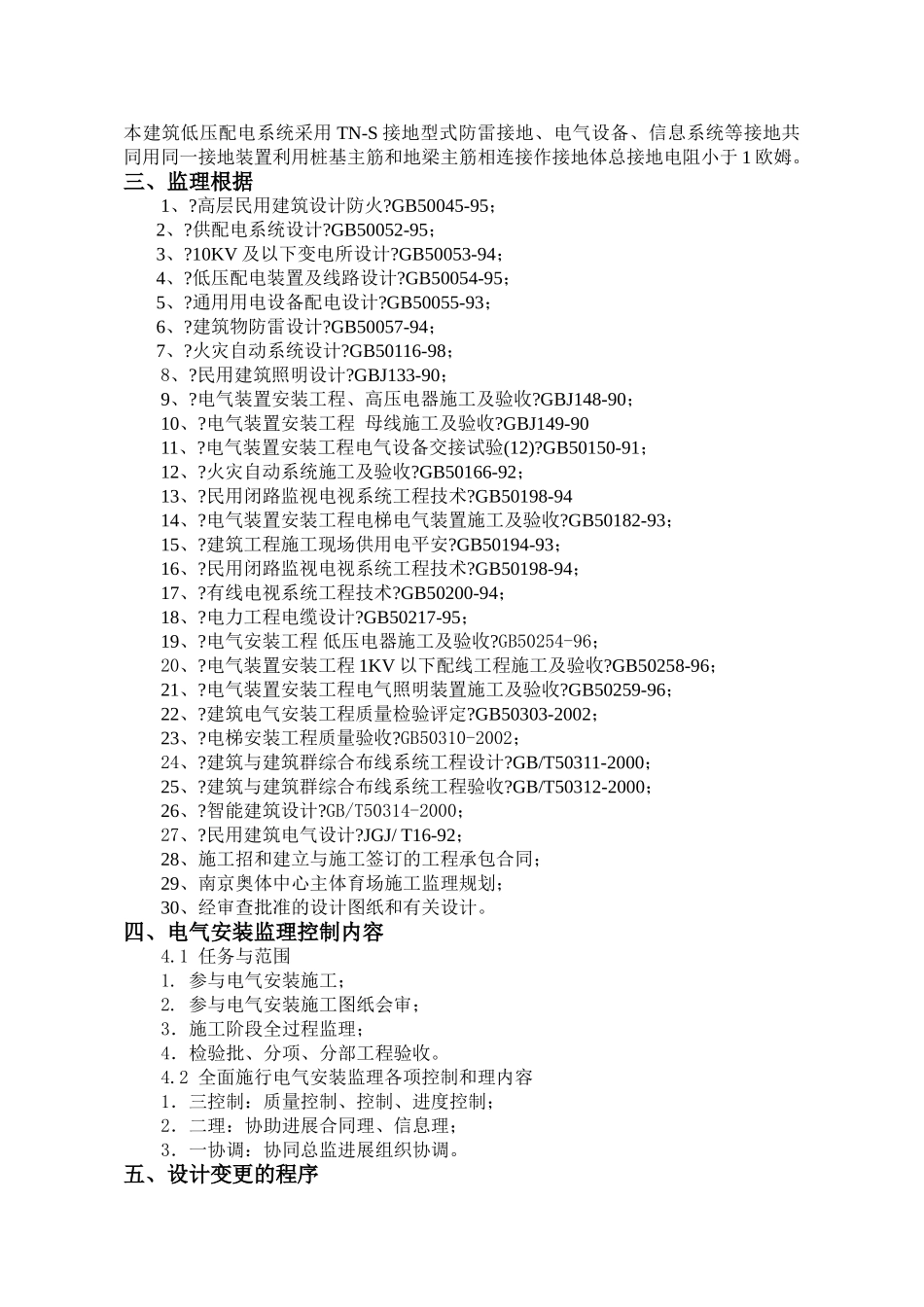

JNJL/QR/05/04/1.0No：监理施行细那么工程名称：专业：电气工程编制：审核：工程监理部〔盖章〕年月日南京奥林匹克体育中心主体育场工程电气工程施工监理施行细那么－、工程概况南京奥体中心位于南京河西地区江东南路以西纬八路以南上新河路以东净占地面积1300亩。主体育场位于奥体中心中心位置南北长360m东西宽270m呈椭圆形南北两头为大拱角长120m、宽30m东西两边为观景台长80m、宽60m建筑面积约127982㎡约60000个席位总高65m。主体育场以17、34、67、84轴分界分东、西、南、北四个看台区主体构造南北区为四层框架构造高16.6m东西区为七层〔部分八层〕框架构造高31.0m(35.8m),各楼层标高分别为底层±0.00二层＋7.00三层＋11.8四层＋16.6五层＋21.4六层＋26.2七层＋31.0八层＋35.8南北区±0.0～＋7.00＋13.9～＋19.5两个标高段内设下层、中层两层看台相应范围内及宽度为A～D轴20.4m,D～F轴7m,东西区±0.00～＋11.8＋13.9～＋21.4、＋23.5以上〔顶部为＋26.2～＋44.0〕三个标高段设下、中、上三层看台相应范围内及宽度为：A～E轴28.4mD～F轴11.54mF～T轴5.2～30.50m〕看台坡度值为33.9°体育场采用钢构造屋顶约65m。屋面两斜拱面与地平面约有45°夹角屋面梁为钢梁沿主体育场四周均匀分布屋面梁一端通过钢V形支撑支承于体育场砼框架顶部另一端通过两根悬索状钢悬挂在斜拱上钢V形支撑也沿体育场四周均匀分布根部锚固于框架顶部砼构造中。屋顶呈环形布置位于看台上方南北低中间高呈马鞍形。主体育场观众席下附属建筑共分六层一层是商场、餐、厨房、设备用房和体育工艺用房。10KW配电中心和10KV/0.4KW变电所设于本层；二层和四层是厕所和零星用房；三层和五层是包厢和小卖部等用房；六层是厕所和设备用房场地照明电源配电室设于此层。主场外侧四周是架空大平台平台下内侧是环行城道路外侧是停车场大平台与其他各场馆相连并作为人员疏散的主通道。二、工程特点：奥体中心设有两个电源供电的10KV配电中心在主场内设有四座10KV/0.4KW的变电所分别设在A、B、C、D四个区；另外还设有四临时供电的箱式变。各变电所的电源均由10KV配电中心供电采用电缆沿电缆桥架架空引入变电所。消防电梯、排油烟风机、正压送风机等设备采用挪动式柴油发电机作应急电源；应急照明、防火巻帘等小容量设备采用EPS作应急电源；消防及BA控制中心、场地的比赛计时计分等设备采用UPS作应急电源要求凡在体育场有比赛或文娱活动间挪动式柴油发电机必须配置到位。各区(A区、B区、C区、D区)的用电设备电源均由各区变电所供应在无比赛时停A、C两区变压器。B区变电所除供B、C区用电外还要供泳馆、网球中心用电；D区变电所除A、D区用电外还要供热身场及体育公园用电。消防用电采用专线供电消防控制室、消防电梯、防排烟风机等的供电在末级配电箱设自动切换装置。根据水暖专业的要求冷冻泵和冷却泵采用变频控制冷水系统除设手动控制外各设备之间还须设置联动控制以及BA系统的自动控制送排风机设手动控制排烟风机及正压送风机除设手动控制外还须设消防联动控制并预留供BA系统显示状态的接点潜污泵设高、低水位控制生活泵采用变频控制。变电所各路出线均有计量用电度表VIP每间设有电度表场地照明两路电源供至六层配电间单母线分段运行、各供一半中间设母联、自投自复每路均能承当全部负荷。本建筑低压配电系统采用TN-S接地型式防雷接地、电气设备、信息系统等接地共同用同一接地装置利用桩基主筋和地梁主筋相连接作接地体总接地电阻小于1欧姆。三、监理根据1、?高层民用建筑设计防火?GB50045-95；2、?供配电系统设计?GB50052-95；3、?10KV及以下变电所设计?GB50053-94；4、?低压配电装置及线路设计?GB50054-95；5、?通用用电设备配电设计?GB50055-93；6、?建筑物防雷设计?GB50057-94；7、?火灾自动系统设计?GB50116-98；8、?民用建筑照明设计?GBJ133-90；9、?电气装置安装工程、高压电器施工及验收?GBJ148-90；10、?电气装置安装工程母线施工及验收?GBJ149-9011、?电气装置安装工程电气设备交接试验(12)?GB50150-91；12、?火灾自动系统施工及验收?GB50166-92；13、?民用闭路监视电视系统工程技术?GB50198-9414、?电气装置安装工...
