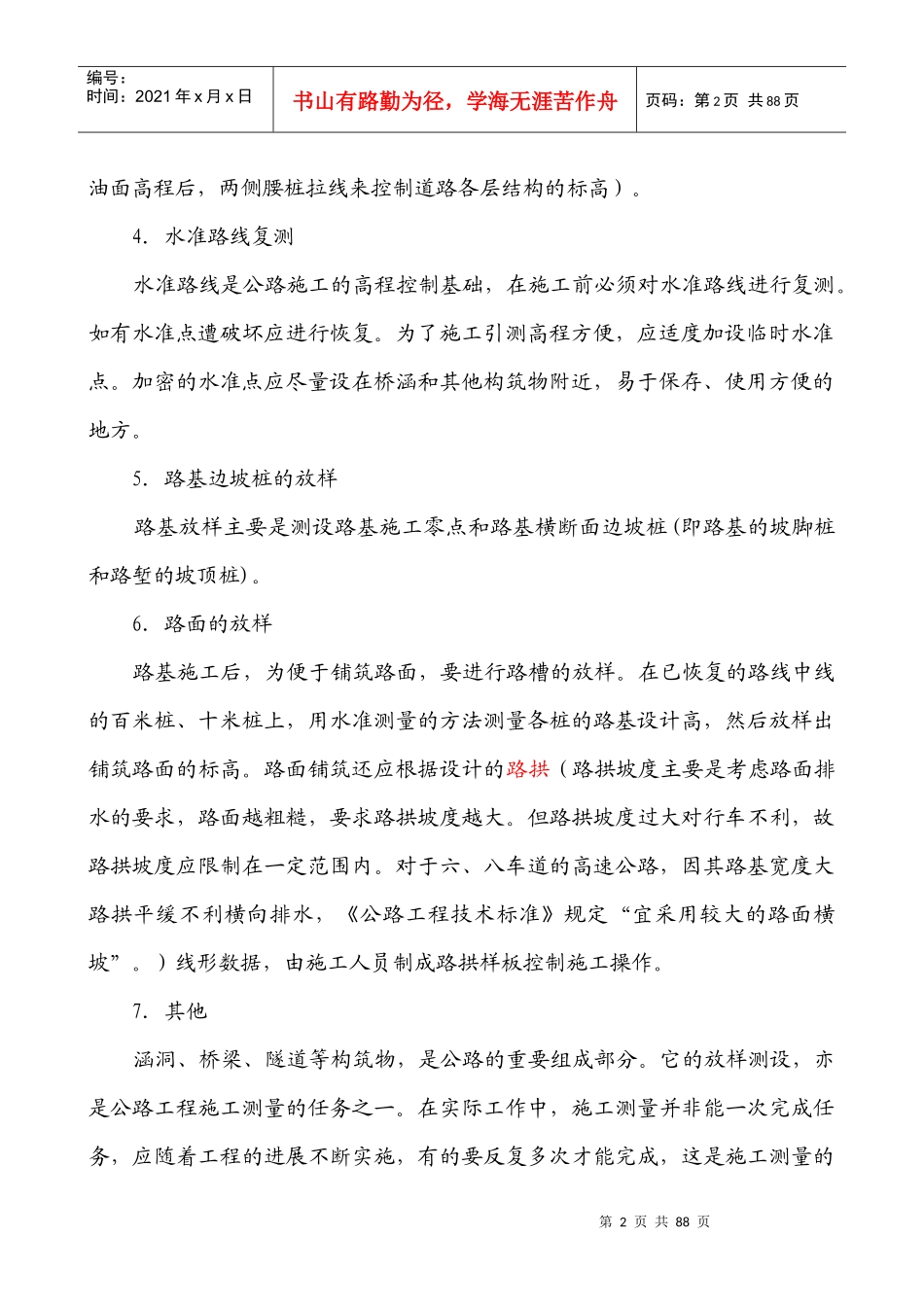

第1页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共88页第一章公路施工测量概述第一节施工测量的任务方便、快捷、安全的交通运输，是一个国家繁荣昌盛的标志之一。公路运输在整个国民经济生活中起着重要作用。公路的新建和改建，测量工作必须先行公路施工测量所担负的任务是什么呢?简单说来，有以下几个方面：1．熟悉图纸和施工现场设计图纸主要有路线平面图、纵横断面图和附属构筑物等。在明了设计意图及对测量精度要求的基础上，应勘察施工现场，找出各交点桩（定义：路线的转折点，即两个方向直线的交点，用JD来表示。）、转点桩（转点ZD的测设：当相邻两交点互不通视时，需要在其连线测设一些供放线、交点、测角、量距时照准之用的点。分为：在两交点间测设转点、在两交点延长线上测设转点）、里程桩和水准点的位置，必要时应实测校核，为施工测量做好充分准备。2．公路中心线复测公路中心线定测以后，一般情况不能立即施工，在这段时间内，部分标桩可能丢失或者被移动。因此，施工前必须进行一次复测工作，以恢复公路中心线的位置。3．测设施工控制桩由于中心线上的各桩位，在施工中都要被挖掉或者被掩埋，为了在施工中控制中线位置，需要在不受施工干扰，便于引用，易于保存桩位的地方测设施工控制桩。（道路上一般都是先布设道路中桩，按中桩放线挖填方做好路床，然后按中桩向两侧依据设计要求的路宽垂直布设“腰桩”，在腰桩上测好路中第2页共88页第1页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共88页油面高程后，两侧腰桩拉线来控制道路各层结构的标高）。4．水准路线复测水准路线是公路施工的高程控制基础，在施工前必须对水准路线进行复测。如有水准点遭破坏应进行恢复。为了施工引测高程方便，应适度加设临时水准点。加密的水准点应尽量设在桥涵和其他构筑物附近，易于保存、使用方便的地方。5．路基边坡桩的放样路基放样主要是测设路基施工零点和路基横断面边坡桩(即路基的坡脚桩和路堑的坡顶桩)。6．路面的放样路基施工后，为便于铺筑路面，要进行路槽的放样。在已恢复的路线中线的百米桩、十米桩上，用水准测量的方法测量各桩的路基设计高，然后放样出铺筑路面的标高。路面铺筑还应根据设计的路拱（路拱坡度主要是考虑路面排水的要求，路面越粗糙，要求路拱坡度越大。但路拱坡度过大对行车不利，故路拱坡度应限制在一定范围内。对于六、八车道的高速公路，因其路基宽度大路拱平缓不利横向排水，《公路工程技术标准》规定“宜采用较大的路面横坡”。）线形数据，由施工人员制成路拱样板控制施工操作。7．其他涵洞、桥梁、隧道等构筑物，是公路的重要组成部分。它的放样测设，亦是公路工程施工测量的任务之一。在实际工作中，施工测量并非能一次完成任务，应随着工程的进展不断实施，有的要反复多次才能完成，这是施工测量的第3页共88页第2页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共88页一大特征。第二节施工测量的目的及其重要性施工测量的目的，就是要将线路设计图纸中各项元素准确无误地测设于实地，按照规定要求指导施工，为公路的修筑、改建提供测绘保障，以期取得高效、优质、安全的经济效益和社会效益。为此必须做到以下几点：1．施工测量是一项精密而细致的工作，稍有不慎，就有可能产生错误。一旦产生错误而又未及时发现，就会影响下步工作，甚至影响整个测量成果，从而造成推迟工作进度或返工浪费，给国家造成损失。2．测量人员要牢固树立严肃认真的科学态度。为了保证测量成果的正确可靠，坚持做到测量、运算工作步步有校核，层层有检查。不符合技术规定的成果，一定要返工重测，以保证有足够的精度。3．测量人员要与道路施工人员紧密配合，了解工程进展对测量工作的不同要求，适时提供有关数据，做到紧张而有秩序地工作，按期完成任务。4．各种测量仪器和设备，是施工测量人员的不可缺少的生产工具，必须加强保养与维护，定期检校，使仪器、设备保持完好状态，随时能提供使用，保障施工测量的顺利进行。第三节施工测量技术的发展与展望以往，人们修筑...
