如何正确认识电缆线规格型号(37页)VIP免费

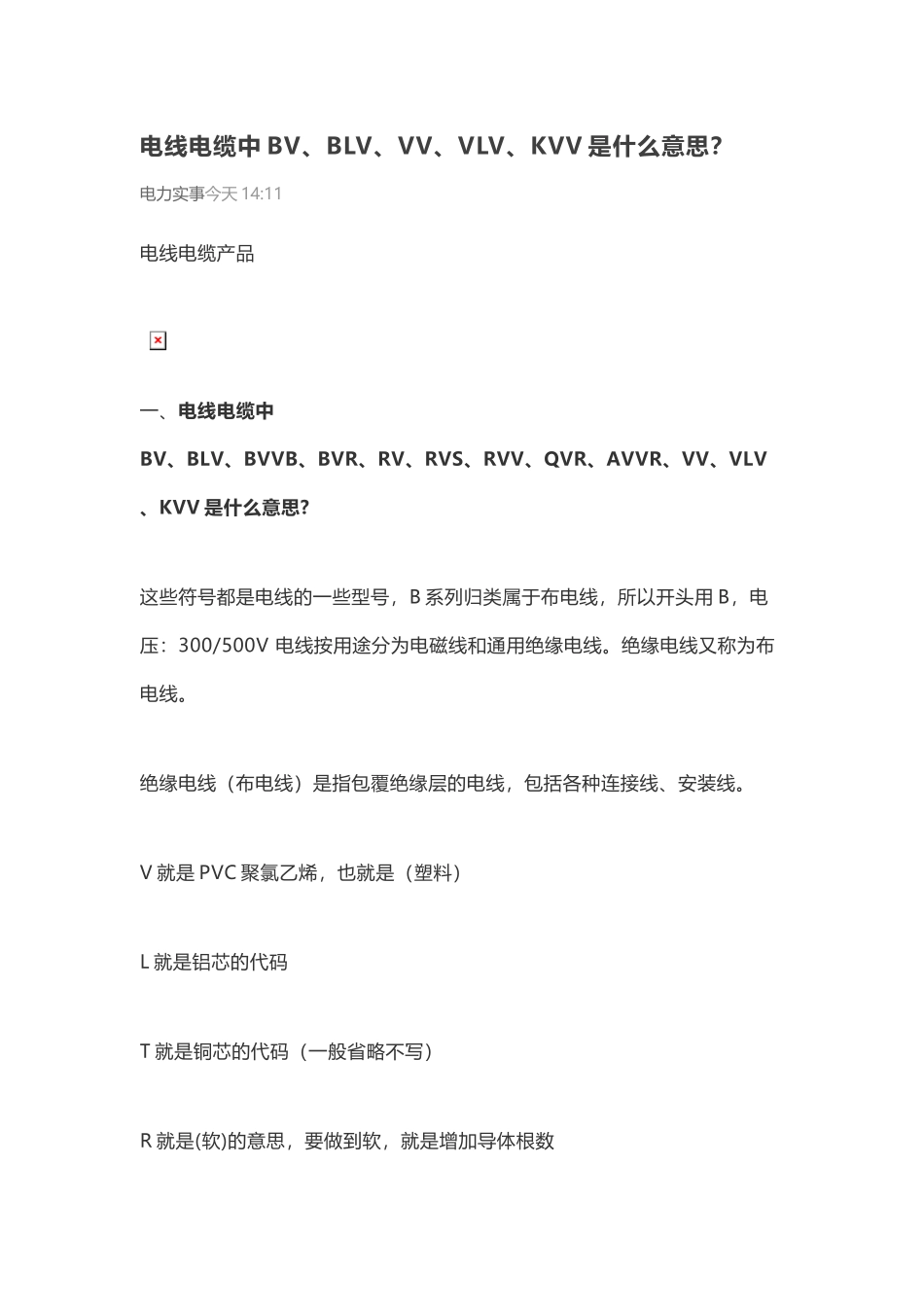

如何正确认识电缆线规格型号(37页)_第1页
1/37

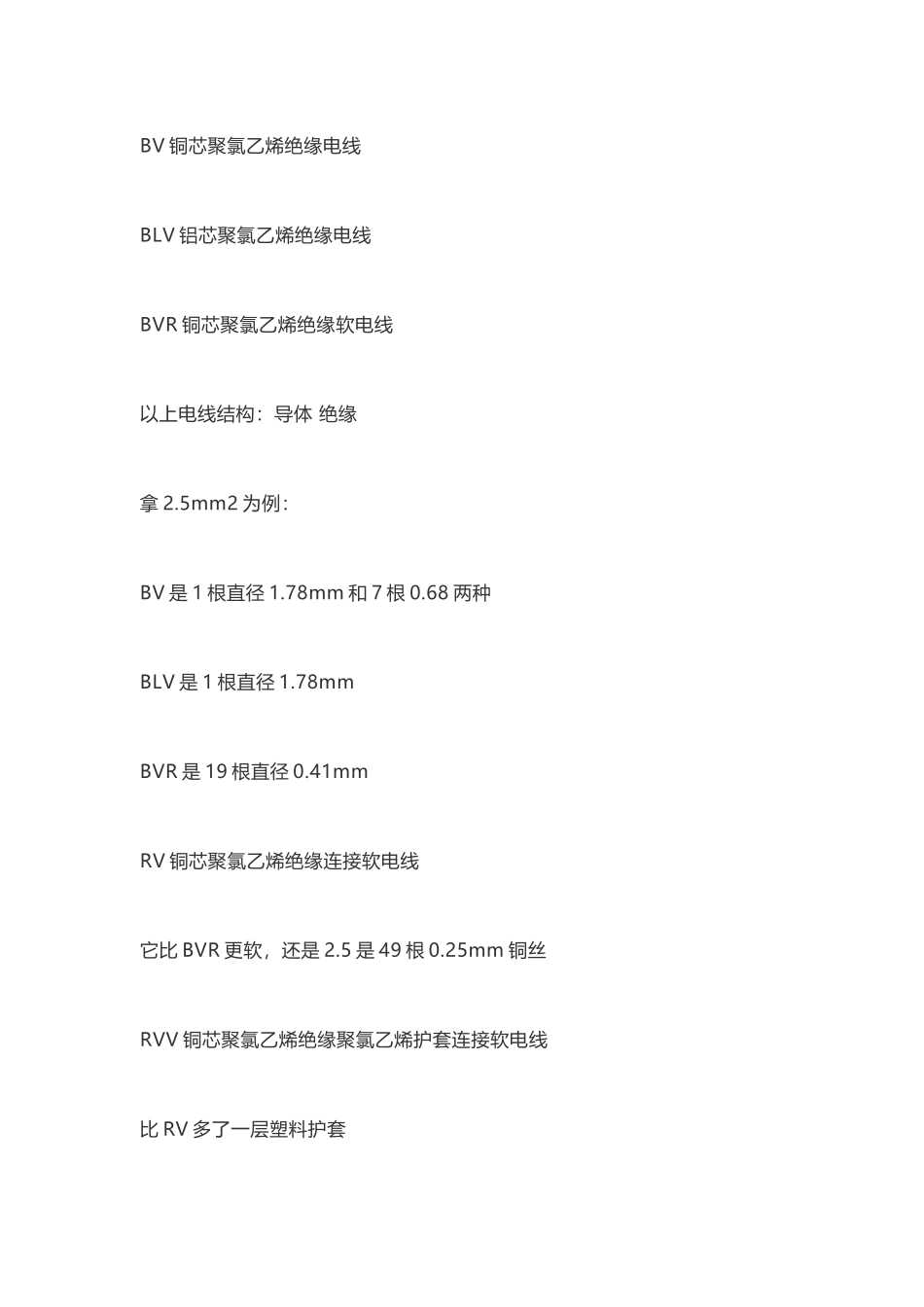

如何正确认识电缆线规格型号(37页)_第2页
2/37
如何正确认识电缆线规格型号(37页)_第3页
3/37
电线电缆中BV、BLV、VV、VLV、KVV是什么意思?电力实事今天14:11电线电缆产品一、电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?这些符号都是电线的一些型号,B系列归类属于布电线,所以开头用B,电压:300/500V电线按用途分为电磁线和通用绝缘电线。绝缘电线又称为布电线。绝缘电线(布电线)是指包覆绝缘层的电线,包括各种连接线、安装线。V就是PVC聚氯乙烯,也就是(塑料)L就是铝芯的代码T就是铜芯的代码(一般省略不写)R就是(软)的意思,要做到软,就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构:导体绝缘拿2.5mm2为例:BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软,还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外:我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆,就是2根BV线,在一层白色的护套二、什么是护套线护套线结构示意图护套线是指带有护套层的单芯或多芯电线,带护套的较安全。说白了,我们最常用的“护套线”,一层白色聚氯乙烯护套,里面套着几根BV线。这种线一般是铜芯导线,除了导线外面有一层绝缘层外,导线外面还有一层保护层。常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。护套线的可分为硬护套线和软护套线两种。根据应用环境和形状分为圆护套线和扁护套线,圆护套线一般的是多芯,扁的一般是单芯。三、YJV是什么电缆(YJV电缆含义解答)YJV电缆【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯J----交联V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、31、32、41等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜(紫铜)【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产,同时还可根据用户需要定做电缆。【用途】适用于室内、电缆沟、管道、隧道等,也可埋在松散的土壤中,不能承受外力作用,一般为电路传输的主干道,额定电压为电力线路输配电用。【一般额定电压】(U0/U)0.6/1---26/35kv【使用特性】1.电缆导体的最高额定温度为90°C,短路时(最长持续时间不超过5S),电缆导体的最高温度不超过250°C。2.敷设电缆时的环境温度不应该低于0°C3.敷设时允许弯曲半径:单芯电缆不小于电缆外径的15倍;多芯电缆不小于电缆外径的10倍。四、YC是什么电缆YC橡套电缆YC橡套电缆全称重型通用橡套软电缆,是橡套线的一种。YC电缆适用于交流额定电压450/750V以下家用电器、电动工具和各种移动式电器设备或轻型移动电气设备,或用于工地上临时施工用,能承受较大的机械外力作用。线芯的长期允许工作温度应不超过60℃。Y代表橡胶绝缘,C代表重型电缆。里面的护套也为橡胶绝缘,导体为铜丝。橡套电缆分为重型电缆(yc电缆)、中型电缆(yz电缆)及轻型电缆(YQ电缆)。好的YC电缆的绝缘层都是纯天然橡胶制作,导体则以良好导电性能的无氧铜杆为佳品。而目前市场的大部分产品均或多或少不能达到此种质量。YC电缆型号:YC电缆内主要为多芯电缆,常用的有2芯、3芯、4芯、5芯,铜芯的面积0.75到几十平方不等。五、BV电线电缆知识BV电缆线:是铜芯聚氯乙烯绝缘电线电缆,简称塑铜线,是电线电缆中最常用的一种线,也是我们日常生活中接触最多的一种线。导体材料:无氧铜绝缘材料:PVC颜色:黑,黄,蓝,红、棕、白等工作温度:60度,70度,95度额定电压:450/750V敷设电缆(线)时环境温度不低于零下15度。电缆允许弯曲半径:电缆外径(D)小于25mm者不小于4D;电缆外径(D)为25mm者及以上应不小于6D。成品电缆(线)及电缆线芯须经工频火花耐压试验。电缆(线)的标志须按GB6995标准执行,标志应清晰、耐擦。国标bv电线电缆用于交流额定电压450/750V及以下或直流电压1000V及以下的电器装置、仪表、装修、电信设备、动力照明和线路,可明敷或暗敷。产品标准:GB5023.3-1997JB8734-98符合IECCCC标准,国标bv电缆生产合格证必须印有3C认证标志。六、WDZ...
