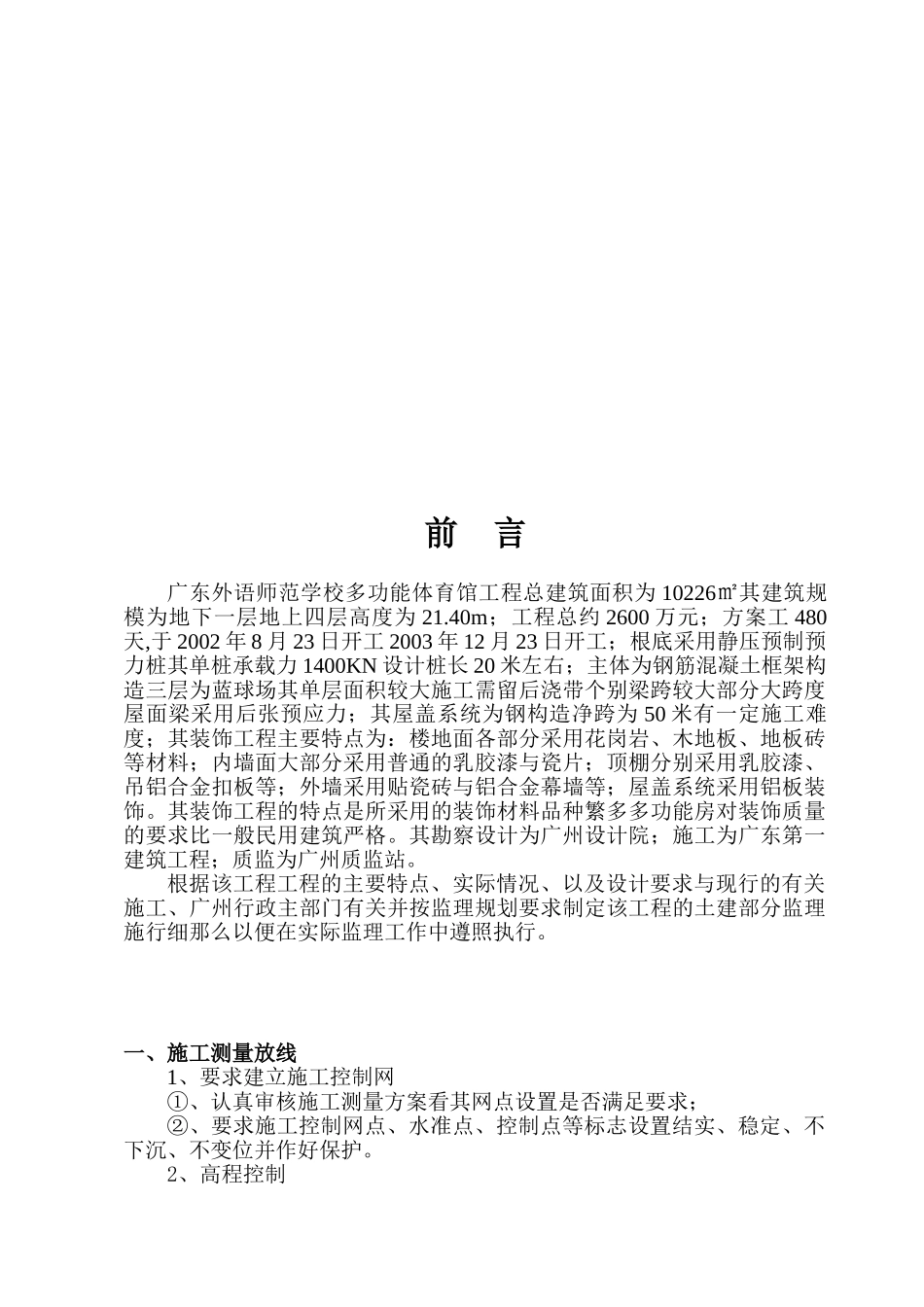

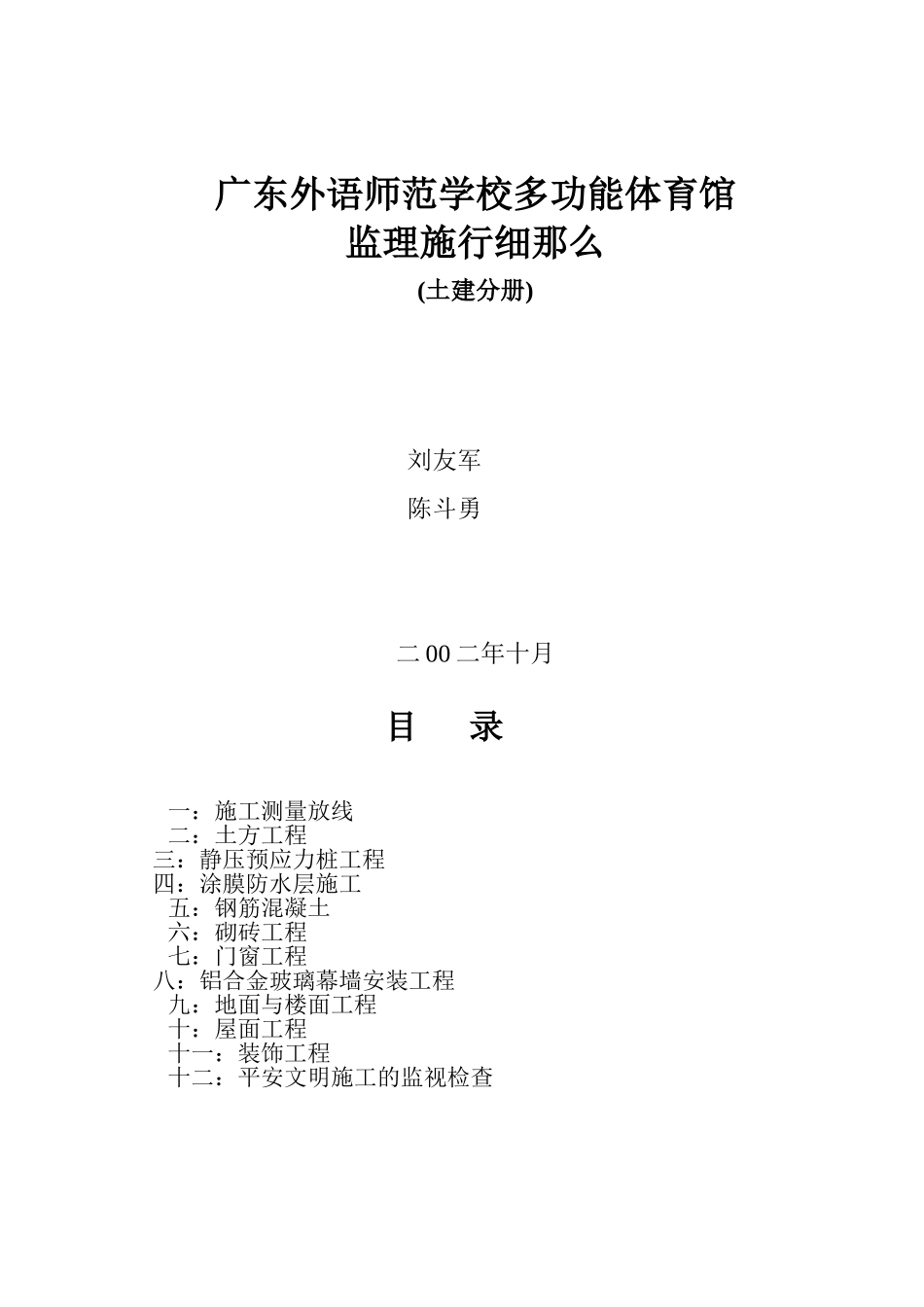

广东外语师范学校多功能体育馆监理施行细那么(土建分册)刘友军陈斗勇二00二年十月目录一：施工测量放线二：土方工程三：静压预应力桩工程四：涂膜防水层施工五：钢筋混凝土六：砌砖工程七：门窗工程八：铝合金玻璃幕墙安装工程九：地面与楼面工程十：屋面工程十一：装饰工程十二：平安文明施工的监视检查前言广东外语师范学校多功能体育馆工程总建筑面积为10226㎡其建筑规模为地下一层地上四层高度为21.40m；工程总约2600万元；方案工480天,于2002年8月23日开工2003年12月23日开工；根底采用静压预制预力桩其单桩承载力1400KN设计桩长20米左右；主体为钢筋混凝土框架构造三层为蓝球场其单层面积较大施工需留后浇带个别梁跨较大部分大跨度屋面梁采用后张预应力；其屋盖系统为钢构造净跨为50米有一定施工难度；其装饰工程主要特点为：楼地面各部分采用花岗岩、木地板、地板砖等材料；内墙面大部分采用普通的乳胶漆与瓷片；顶棚分别采用乳胶漆、吊铝合金扣板等；外墙采用贴瓷砖与铝合金幕墙等；屋盖系统采用铝板装饰。其装饰工程的特点是所采用的装饰材料品种繁多多功能房对装饰质量的要求比一般民用建筑严格。其勘察设计为广州设计院；施工为广东第一建筑工程；质监为广州质监站。根据该工程工程的主要特点、实际情况、以及设计要求与现行的有关施工、广州行政主部门有关并按监理规划要求制定该工程的土建部分监理施行细那么以便在实际监理工作中遵照执行。一、施工测量放线1、要求建立施工控制网①、认真审核施工测量方案看其网点设置是否满足要求；②、要求施工控制网点、水准点、控制点等标志设置结实、稳定、不下沉、不变位并作好保护。2、高程控制①、根据总平面图上设的水准点用水准仪准确地引测到施工场地建立场内控制点；②、高程的引测往返进展一个测回其闭合误差要在允许范围内并修正；3、建筑轴线的定位及标定①、根据总平面图定出基点用经纬仪测量定位用钢尺丈量平面及开间尺寸；②、分划轴线开间尺寸应用总长度尺寸进展复核减少分划误差；③、延伸轴线标志的轴线桩、龙门架应架设在间隔开挖基坑上坡边1～1.5m以外轴线标志应标划出各纵横轴线代。4、根底施工测量放线①、桩基的轴线以基准线引出基准线由建立从已建的一区学生宿舍已定的测点桩位施工过程中对控制桩位应作系统检查10天不少于一次控制桩应妥加保护；②、压桩前施工应会同业主、监理进展复线。5、主体构造施工抄平放线①、构造平面的施工放线检查是否按控制网点的主轴线引测到各层楼面上特别是+0.00层的引测；②、高程施工测量要求在各层柱筋接驳后按各层相应的标高引测至竖向钢筋上并用红油漆标示依此检查模板要装标高要求在拆模后把水准点标高准确引测到柱上；③、砌砖前要求将平水标高引测在柱的一定高度上与柱相连接的墙体相应位置应放出墙体的垂直边线、窗台、窗顶、门顶、洞义、洞顶等标高作为砌砖的参照。6、装饰施工抄平放线①、室内装饰：要求根据建筑施工图弹出相应的墨线包括脚线、墙裙线、顶棚高程线、梁底程度线、装饰线及窗台、门窗顶、压顶、楼梯步级等的墨线；②、外墙装饰：要求按图放出台、飘板、门窗顶、窗台线、外墙裙、拦河压顶线等控制线；③、凡镶贴各种规格的饰面材料应按块料的规格和设计要求的图案等放出分格、分色、分级的墨线及收边、收口等控制线楼梯地面包括：室、走廊、台等要求统一放线力求饰面缝线纵横畅顺；④、天面防水层、找平层等按图纸要求放控制线。7、竖向测工测量要求采用吊线坠法与经纬仪垂直测量结合控制。8、标高、垂直度测量①、层间标高测量偏向不超过+3mm建筑总高度测量偏向不超过+15mm；②、层间垂直度测量偏向不超过3mm建筑全高垂直度测量偏向不超过15mm；9、要求测量工具如钢卷尺、水准仪、经纬仪专人专用测量前要检查、校正、计量合格。10、要求施工按设计、要求做工程沉降观测是并作好记录。二、土方工程1、要求在土方开挖前做好：①、场地排水方案；②、场地标高测量；③、弃、填土方案。2、基坑开挖要求：①、深度不得超过设计基底标高；②、挖至基底时及时甲方、质监、设计验槽；③、采用机械挖土时要求挖至基底设计标高以上10～30cm然后用人工挖平...
