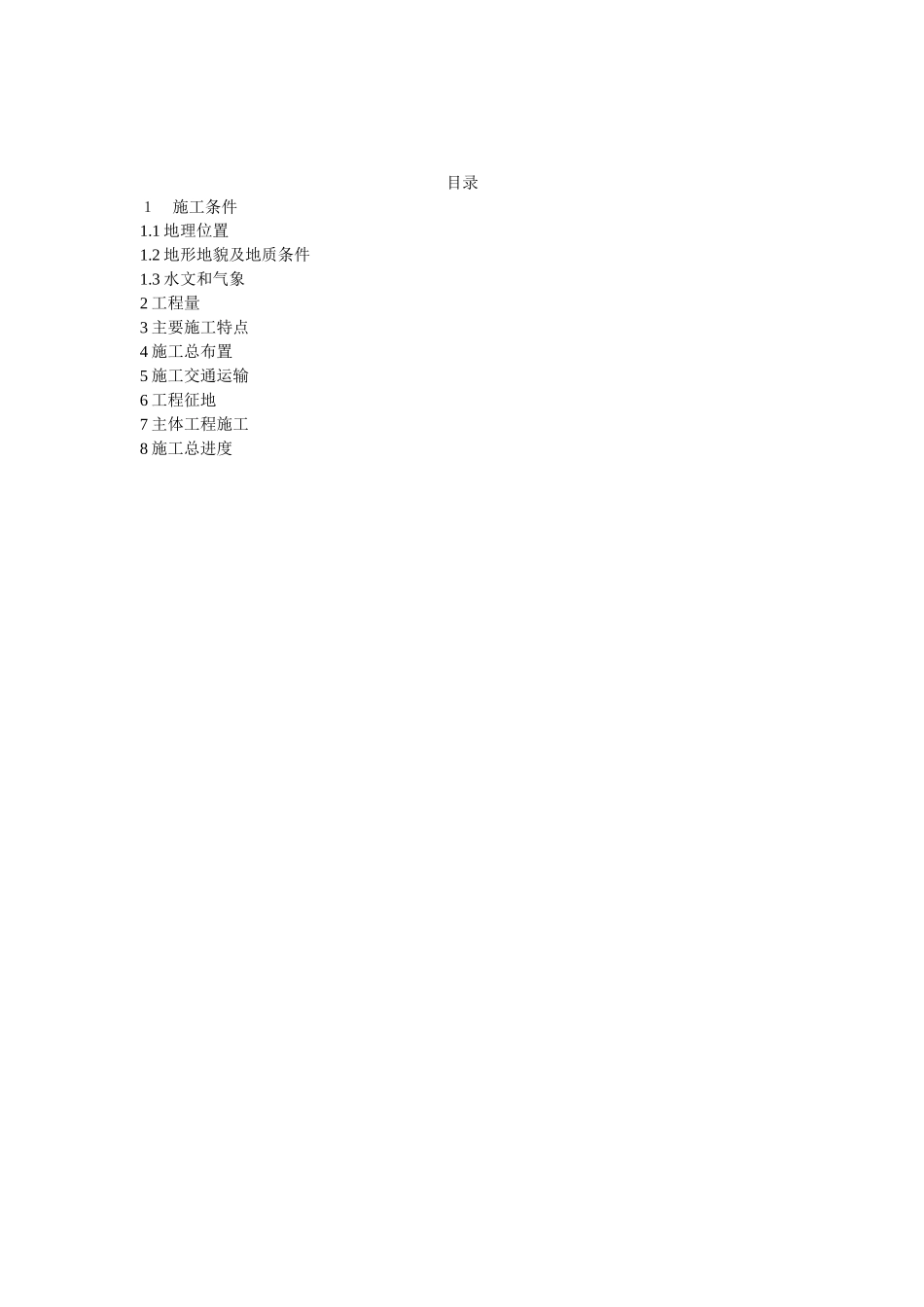

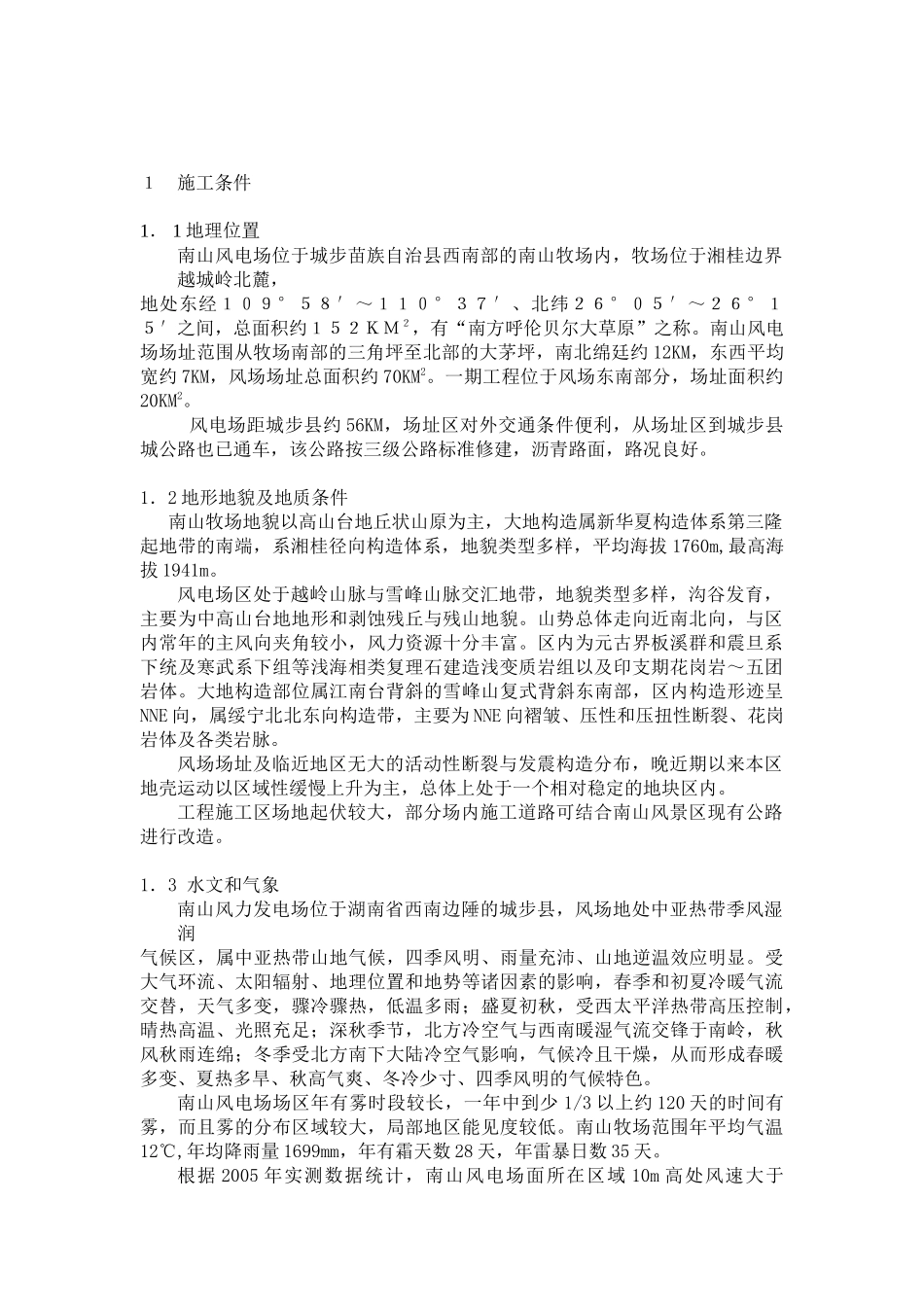

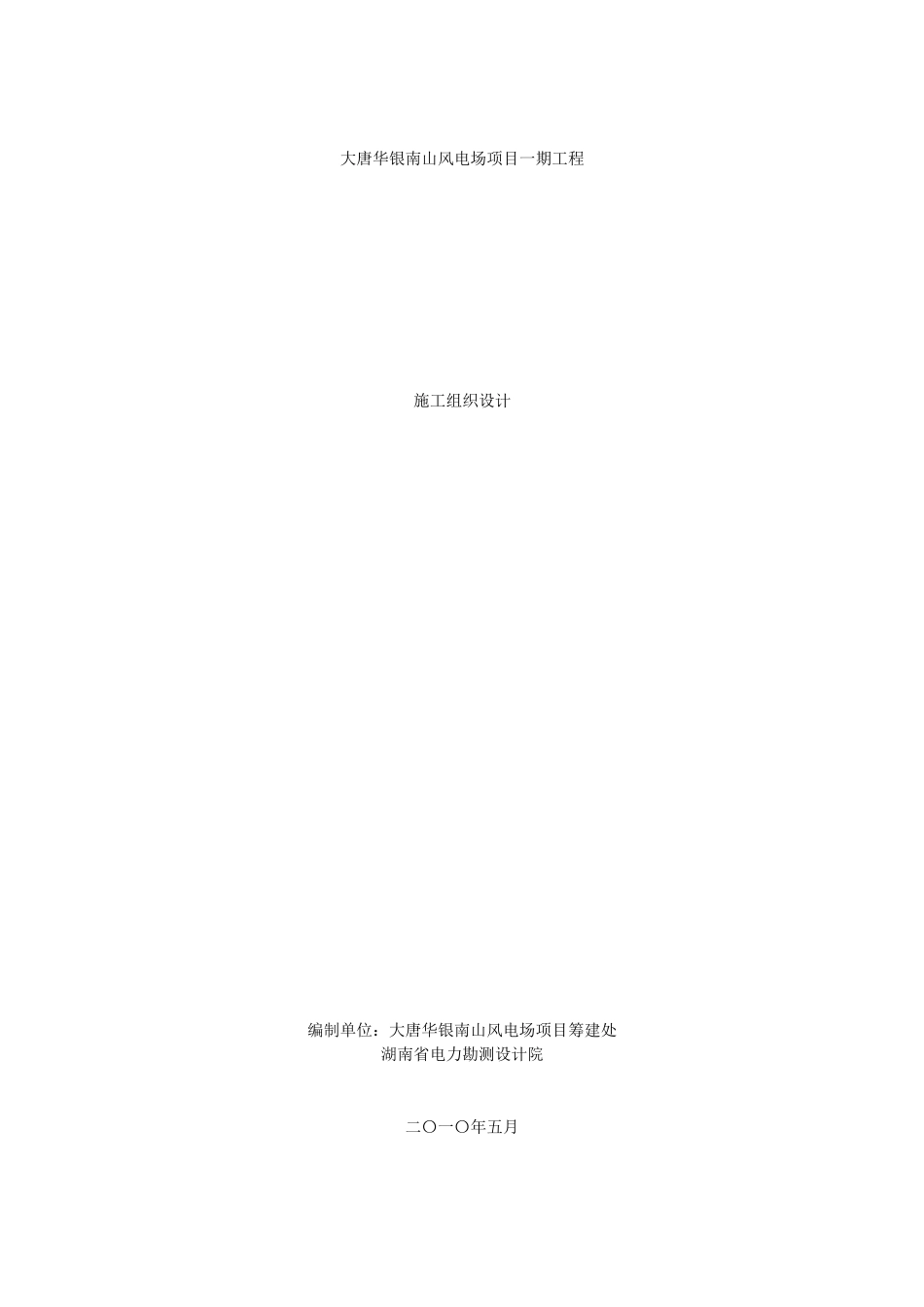

大唐华银南山风电场项目一期工程施工组织设计编制单位：大唐华银南山风电场项目筹建处湖南省电力勘测设计院二〇一〇年五月目录１施工条件1.1地理位置1.2地形地貌及地质条件1.3水文和气象2工程量3主要施工特点4施工总布置5施工交通运输6工程征地7主体工程施工8施工总进度１施工条件1．1地理位置南山风电场位于城步苗族自治县西南部的南山牧场内，牧场位于湘桂边界越城岭北麓，地处东经１０９°５８′～１１０°３７′、北纬２６°０５′～２６°１５′之间，总面积约１５２ＫＭ２，有“南方呼伦贝尔大草原”之称。南山风电场场址范围从牧场南部的三角坪至北部的大茅坪，南北绵廷约12KM，东西平均宽约7KM，风场场址总面积约70KM2。一期工程位于风场东南部分，场址面积约20KM2。风电场距城步县约56KM，场址区对外交通条件便利，从场址区到城步县城公路也已通车，该公路按三级公路标准修建，沥青路面，路况良好。1．2地形地貌及地质条件南山牧场地貌以高山台地丘状山原为主，大地构造属新华夏构造体系第三隆起地带的南端，系湘桂径向构造体系，地貌类型多样，平均海拔1760m,最高海拔1941m。风电场区处于越岭山脉与雪峰山脉交汇地带，地貌类型多样，沟谷发育，主要为中高山台地地形和剥蚀残丘与残山地貌。山势总体走向近南北向，与区内常年的主风向夹角较小，风力资源十分丰富。区内为元古界板溪群和震旦系下统及寒武系下组等浅海相类复理石建造浅变质岩组以及印支期花岗岩～五团岩体。大地构造部位属江南台背斜的雪峰山复式背斜东南部，区内构造形迹呈NNE向，属绥宁北北东向构造带，主要为NNE向褶皱、压性和压扭性断裂、花岗岩体及各类岩脉。风场场址及临近地区无大的活动性断裂与发震构造分布，晚近期以来本区地壳运动以区域性缓慢上升为主，总体上处于一个相对稳定的地块区内。工程施工区场地起伏较大，部分场内施工道路可结合南山风景区现有公路进行改造。1．3水文和气象南山风力发电场位于湖南省西南边陲的城步县，风场地处中亚热带季风湿润气候区，属中亚热带山地气候，四季风明、雨量充沛、山地逆温效应明显。受大气环流、太阳辐射、地理位置和地势等诸因素的影响，春季和初夏冷暖气流交替，天气多变，骤冷骤热，低温多雨；盛夏初秋，受西太平洋热带高压控制，晴热高温、光照充足；深秋季节，北方冷空气与西南暖湿气流交锋于南岭，秋风秋雨连绵；冬季受北方南下大陆冷空气影响，气候冷且干燥，从而形成春暖多变、夏热多旱、秋高气爽、冬冷少寸、四季风明的气候特色。南山风电场场区年有雾时段较长，一年中到少1/3以上约120天的时间有雾，而且雾的分布区域较大，局部地区能见度较低。南山牧场范围年平均气温12℃,年均降雨量1699mm，年有霜天数28天，年雷暴日数35天。根据2005年实测数据统计，南山风电场面所在区域10m高处风速大于5.84m/s，拟装轮毂高度70m处风速大于6.56m/s，风功率密度接近300W/m2。风电场主导风向和风功率密度最大方向均为SSW，场区实测空气密度为1.022kg/m3。2工程量南山风电场一期工程场区总面积约20km2，布置了24台单机容量为2000KW风力发电机组和1台单机容量为1500KW的风力发电机组。风电机组最小间距160m，垂直于主风向最小间距945m,以总发电量最大为目标进行了优化布置，风机主要集中在场区北部、中部。沿风电机处建设路面宽度为4.0m的机修道路。风电场布置在南山山顶较高位置（海拔高度为1470～1900m），保证了风力发电机组不受洪水威胁。南山风电场一期工程土建工程量汇总详见表9.2-1。表9.2-1一期工程土建工程量汇总表编号工程或费用名称单位数量备注一发电设备基础工程一期25台风机风电机组及塔筒基础不含基础施工前场平挖填土石方1土石方开挖出m330075开挖回填3主要施工特点本工程位于南山风景名胜区，资源有限，且与城步县的交通连接不便，各种外来物资、设备的运输方案、设备需合理规划选择。风电机布置分散，临时施工道路较长，所以道路修建是现场准备工作的重点。由于运输距离长，风电机基础混凝土的生产效率和运输手段成为施工期间控制质量的关键因素。风电机组施工投产工期短，设备购买、土建施工、机组运输和安装各工序在进度上紧凑衔接、协...
