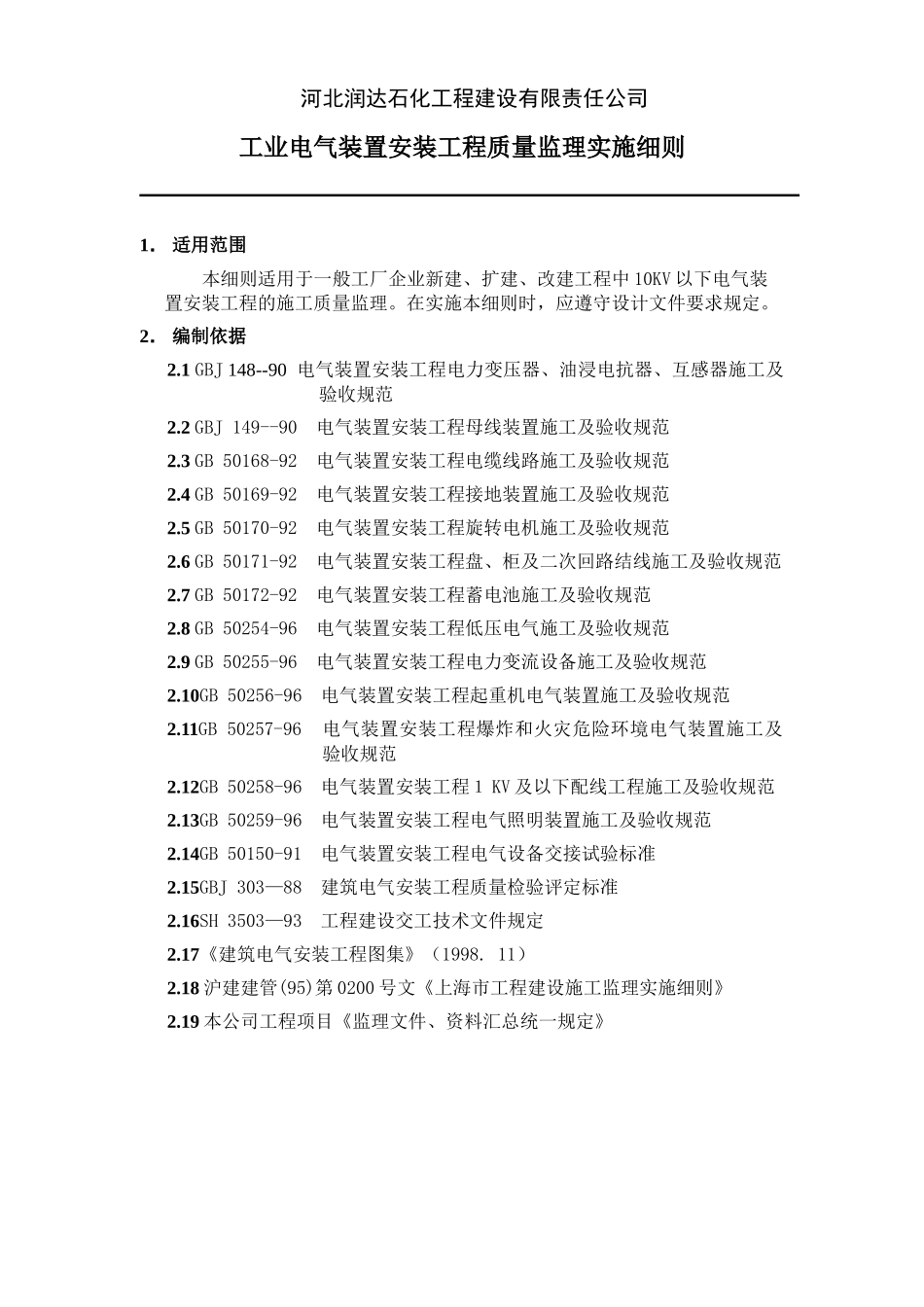

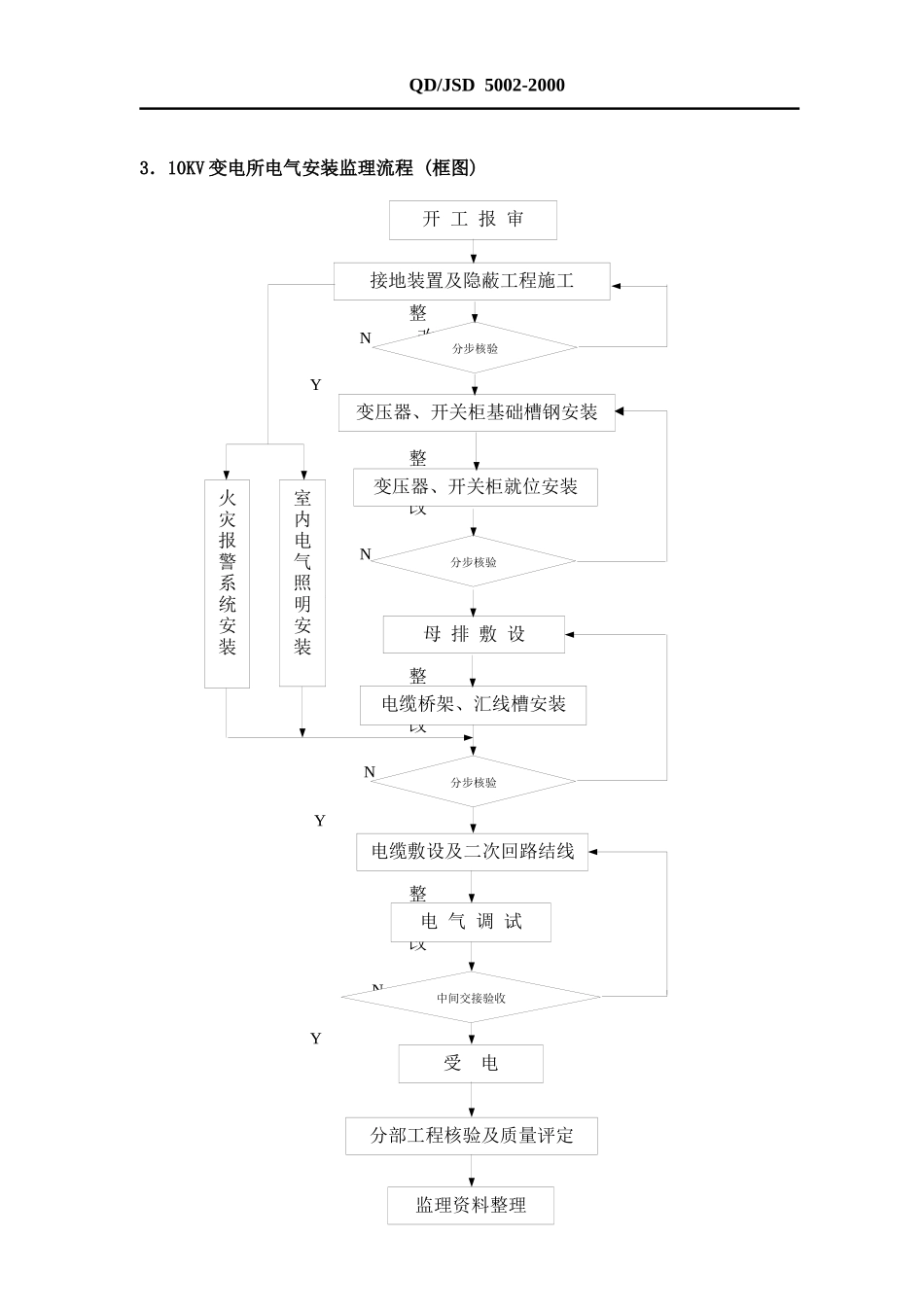

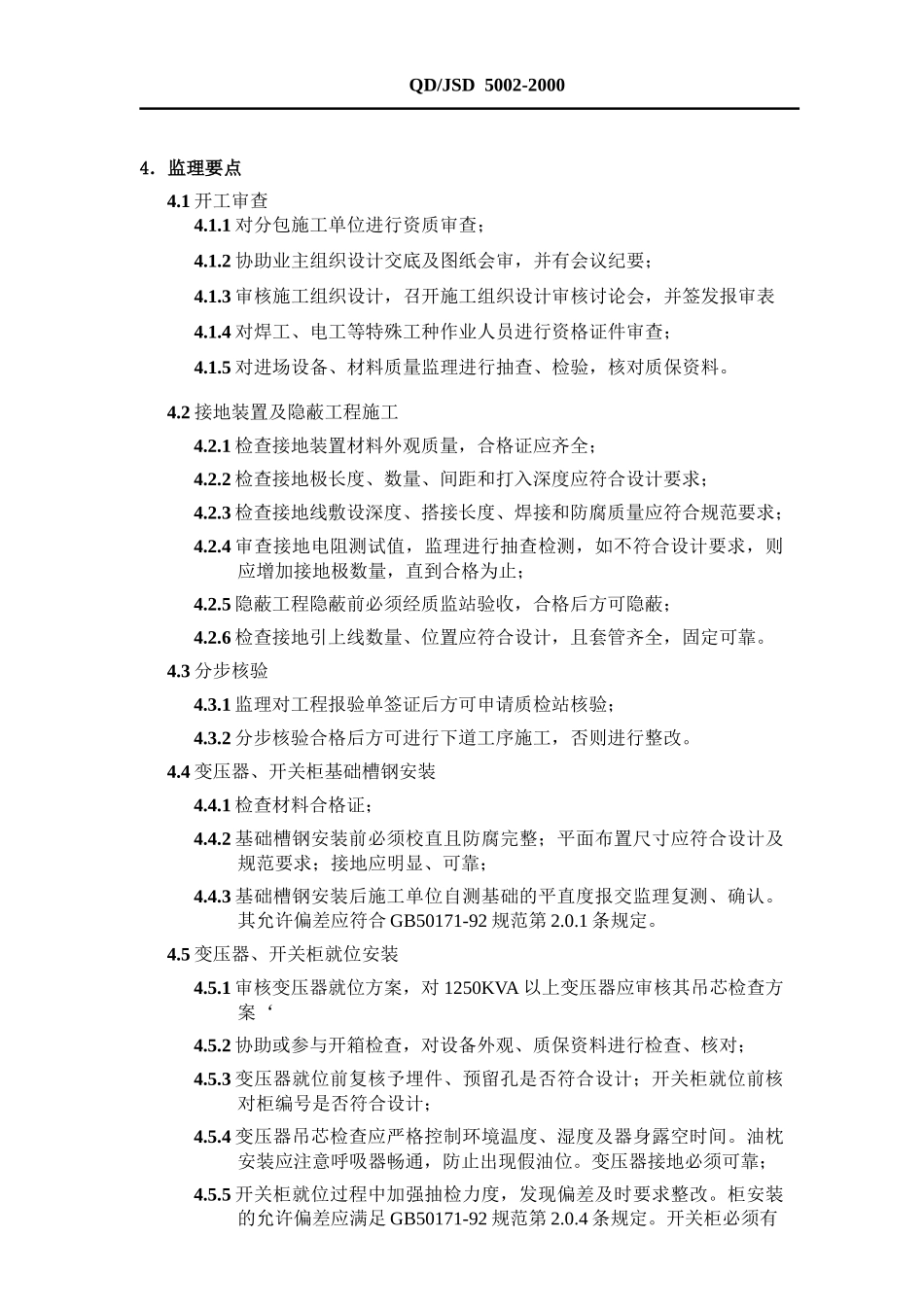

河北润达石化工程建设有限责任公司工业电气装置安装工程质量监理实施细则1．适用范围本细则适用于一般工厂企业新建、扩建、改建工程中10KV以下电气装置安装工程的施工质量监理。在实施本细则时，应遵守设计文件要求规定。2．编制依据2.1GBJ148--90电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范2.2GBJ149--90电气装置安装工程母线装置施工及验收规范2.3GB50168-92电气装置安装工程电缆线路施工及验收规范2.4GB50169-92电气装置安装工程接地装置施工及验收规范2.5GB50170-92电气装置安装工程旋转电机施工及验收规范2.6GB50171-92电气装置安装工程盘、柜及二次回路结线施工及验收规范2.7GB50172-92电气装置安装工程蓄电池施工及验收规范2.8GB50254-96电气装置安装工程低压电气施工及验收规范2.9GB50255-96电气装置安装工程电力变流设备施工及验收规范2.10GB50256-96电气装置安装工程起重机电气装置施工及验收规范2.11GB50257-96电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范2.12GB50258-96电气装置安装工程１KV及以下配线工程施工及验收规范2.13GB50259-96电气装置安装工程电气照明装置施工及验收规范2.14GB50150-91电气装置安装工程电气设备交接试验标准2.15GBJ303—88建筑电气安装工程质量检验评定标准2.16SH3503—93工程建设交工技术文件规定2.17《建筑电气安装工程图集》（1998.11）2.18沪建建管(95)第0200号文《上海市工程建设施工监理实施细则》2.19本公司工程项目《监理文件、资料汇总统一规定》QD/JSD5002-20003．10KV变电所电气安装监理流程(框图)整N改Y整改NY整改NY整改NY变压器、开关柜基础槽钢安装变压器、开关柜就位安装分步核验母排敷设电缆桥架、汇线槽安装分步核验电缆敷设及二次回路结线电气调试中间交接验收受电分部工程核验及质量评定监理资料整理室内电气照明安装火灾报警系统安装开工报审接地装置及隐蔽工程施工分步核验QD/JSD5002-20004．监理要点4.1开工审查4.1.1对分包施工单位进行资质审查；4.1.2协助业主组织设计交底及图纸会审，并有会议纪要；4.1.3审核施工组织设计，召开施工组织设计审核讨论会，并签发报审表4.1.4对焊工、电工等特殊工种作业人员进行资格证件审查；4.1.5对进场设备、材料质量监理进行抽查、检验，核对质保资料。4.2接地装置及隐蔽工程施工4.2.1检查接地装置材料外观质量，合格证应齐全；4.2.2检查接地极长度、数量、间距和打入深度应符合设计要求；4.2.3检查接地线敷设深度、搭接长度、焊接和防腐质量应符合规范要求；4.2.4审查接地电阻测试值，监理进行抽查检测，如不符合设计要求，则应增加接地极数量，直到合格为止；4.2.5隐蔽工程隐蔽前必须经质监站验收，合格后方可隐蔽；4.2.6检查接地引上线数量、位置应符合设计，且套管齐全，固定可靠。4.3分步核验4.3.1监理对工程报验单签证后方可申请质检站核验；4.3.2分步核验合格后方可进行下道工序施工，否则进行整改。4.4变压器、开关柜基础槽钢安装4.4.1检查材料合格证；4.4.2基础槽钢安装前必须校直且防腐完整；平面布置尺寸应符合设计及规范要求；接地应明显、可靠；4.4.3基础槽钢安装后施工单位自测基础的平直度报交监理复测、确认。其允许偏差应符合GB50171-92规范第2.0.1条规定。4.5变压器、开关柜就位安装4.5.1审核变压器就位方案，对1250KVA以上变压器应审核其吊芯检查方案‘4.5.2协助或参与开箱检查，对设备外观、质保资料进行检查、核对；4.5.3变压器就位前复核予埋件、预留孔是否符合设计；开关柜就位前核对柜编号是否符合设计；4.5.4变压器吊芯检查应严格控制环境温度、湿度及器身露空时间。油枕安装应注意呼吸器畅通，防止出现假油位。变压器接地必须可靠；4.5.5开关柜就位过程中加强抽检力度，发现偏差及时要求整改。柜安装的允许偏差应满足GB50171-92规范第2.0.4条规定。开关柜必须有QD/JSD5002-2000两点以上可靠接地；4.5.6变压器试验结束后，监理审核试验报告。开关柜安装完施工单位提交安装记录，监理检查复核；4.5.7变压器、开关柜安装完，施工单位申请工程报验，监理签证。4.6分步核验4.6.1监理对工程报验单签证后方可申请质检站核验...
