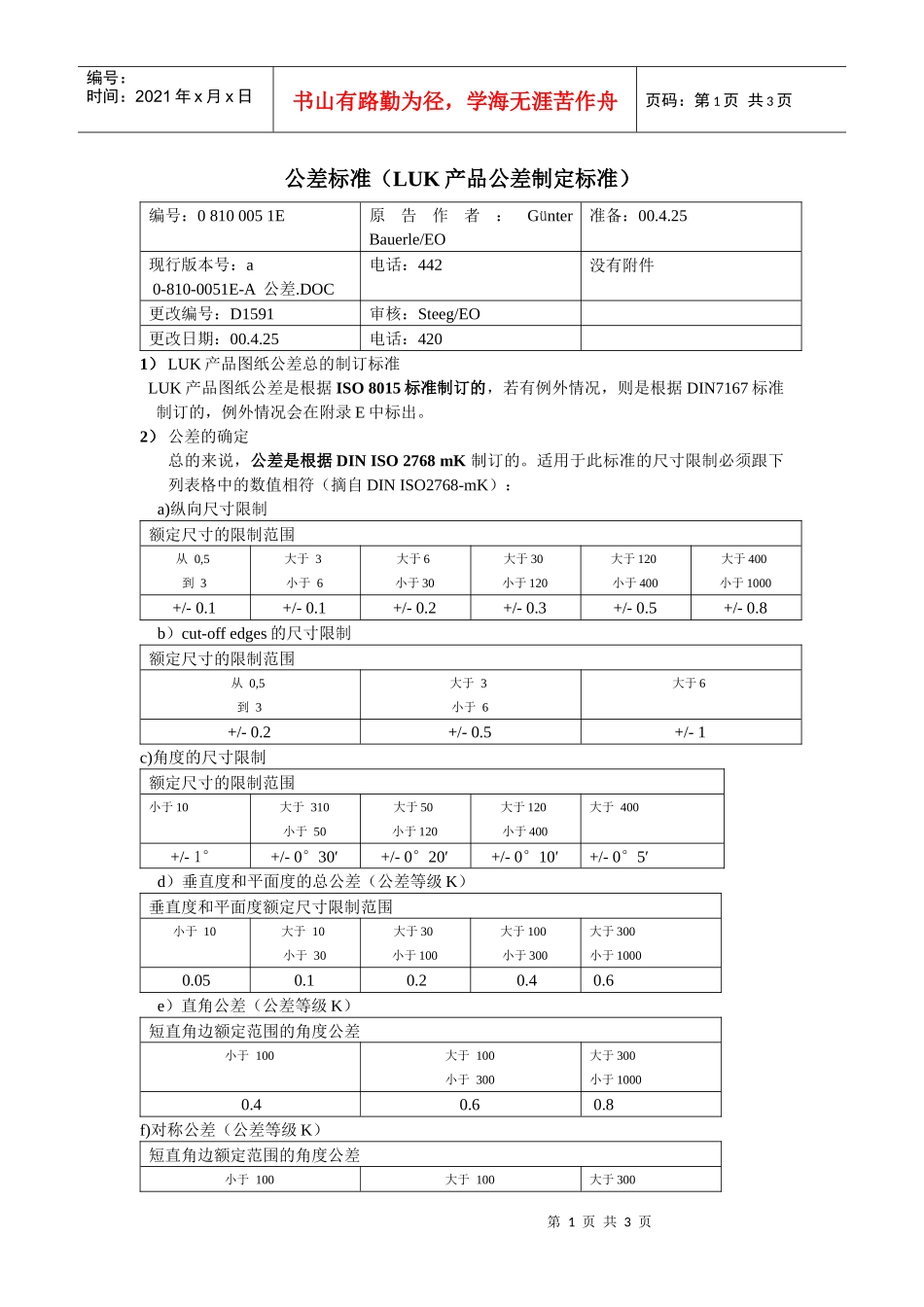

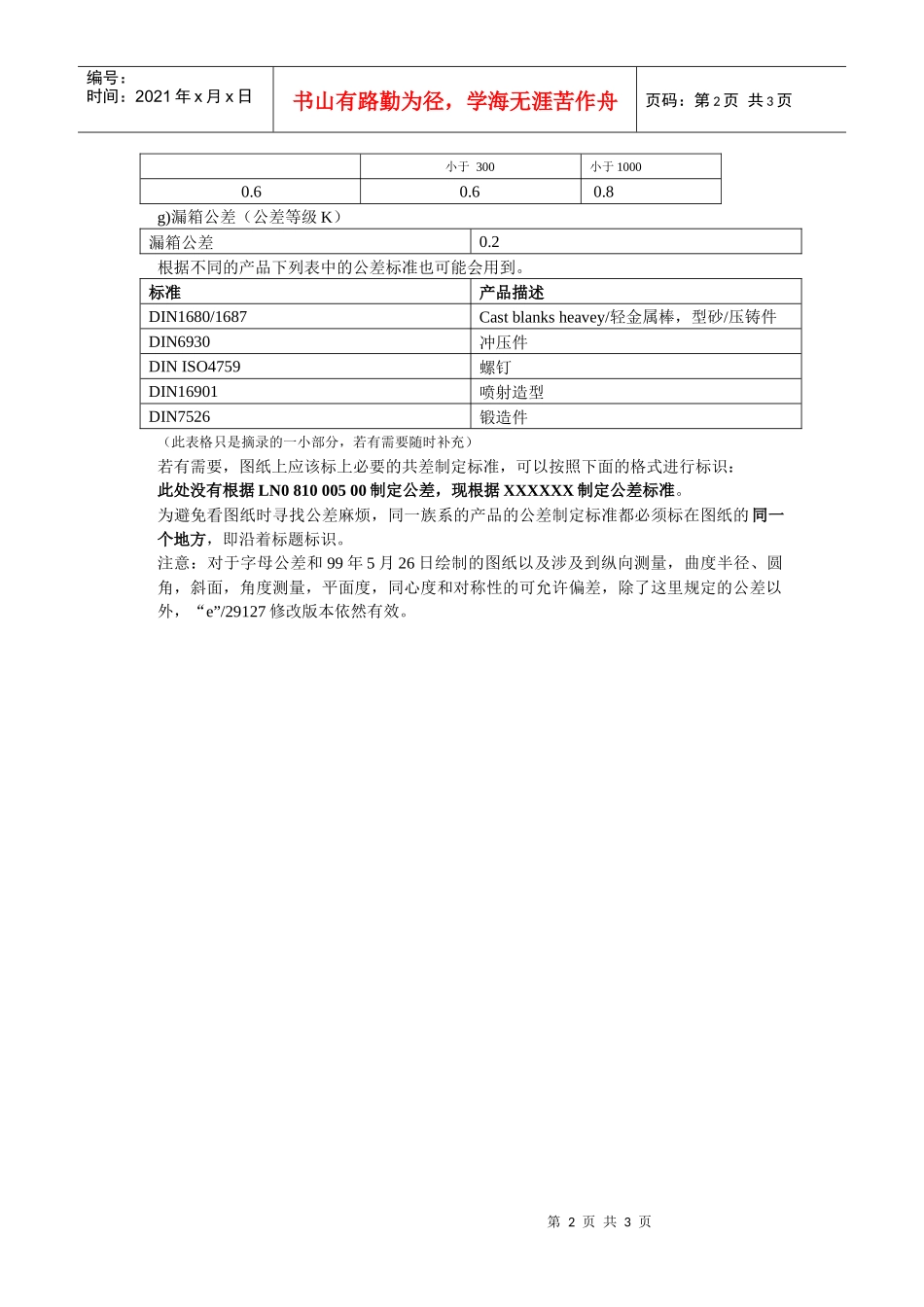

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页公差标准（LUK产品公差制定标准）编号：08100051E原告作者：GünterBauerle/EO准备：00.4.25现行版本号：a0-810-0051E-A公差.DOC电话：442没有附件更改编号：D1591审核：Steeg/EO更改日期：00.4.25电话：4201）LUK产品图纸公差总的制订标准LUK产品图纸公差是根据ISO8015标准制订的，若有例外情况，则是根据DIN7167标准制订的，例外情况会在附录E中标出。2）公差的确定总的来说，公差是根据DINISO2768mK制订的。适用于此标准的尺寸限制必须跟下列表格中的数值相符（摘自DINISO2768-mK）：a)纵向尺寸限制额定尺寸的限制范围从0,5到3大于3小于6大于6小于30大于30小于120大于120小于400大于400小于1000+/-0.1+/-0.1+/-0.2+/-0.3+/-0.5+/-0.8b）cut-offedges的尺寸限制额定尺寸的限制范围从0,5到3大于3小于6大于6+/-0.2+/-0.5+/-1c)角度的尺寸限制额定尺寸的限制范围小于10大于310小于50大于50小于120大于120小于400大于400+/-1°+/-0°30′+/-0°20′+/-0°10′+/-0°5′d）垂直度和平面度的总公差（公差等级K）垂直度和平面度额定尺寸限制范围小于10大于10小于30大于30小于100大于100小于300大于300小于10000.050.10.20.40.6e）直角公差（公差等级K）短直角边额定范围的角度公差小于100大于100小于300大于300小于10000.40.60.8f)对称公差（公差等级K）短直角边额定范围的角度公差小于100大于100大于300第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页小于300小于10000.60.60.8g)漏箱公差（公差等级K）漏箱公差0.2根据不同的产品下列表中的公差标准也可能会用到。标准产品描述DIN1680/1687Castblanksheavey/轻金属棒，型砂/压铸件DIN6930冲压件DINISO4759螺钉DIN16901喷射造型DIN7526锻造件（此表格只是摘录的一小部分，若有需要随时补充）若有需要，图纸上应该标上必要的共差制定标准，可以按照下面的格式进行标识：此处没有根据LN081000500制定公差，现根据XXXXXX制定公差标准。为避免看图纸时寻找公差麻烦，同一族系的产品的公差制定标准都必须标在图纸的同一个地方，即沿着标题标识。注意：对于字母公差和99年5月26日绘制的图纸以及涉及到纵向测量，曲度半径、圆角，斜面，角度测量，平面度，同心度和对称性的可允许偏差，除了这里规定的公差以外，“e”/29127修改版本依然有效。第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页总标准（第2页的注解）（附录：e更改编号：29127）LUK图纸中（内部）没有公差的或者有特殊标识的尺寸的可允许偏差1.线性尺寸，曲度半径，倒角字母长度公差形状和位置度偏差符号=DIN7184A±0.0250.025B±0.050.05C±0.0750.075D±0.10.1DB±0.150.15E±0.20.2EB±0.250.25ED±0.30.3F±0.50.5G±0.80.8公差不详±1.01.02.可允许的角度公差边长公差6±5°6到30±1°30到100±30′100以上±20′3.旋转的相互对称部分的同心度和对称公差同心度偏差和轴向漏箱公差最大0.2非旋转对称部分的对称公差最大0.4目录更改编号更改内容日期更改人审核aD159100.4.25BauerleSteeg※注：本标准只供内部参考所用，若有争议还请以英文为准译制：李巧审核：批准:
