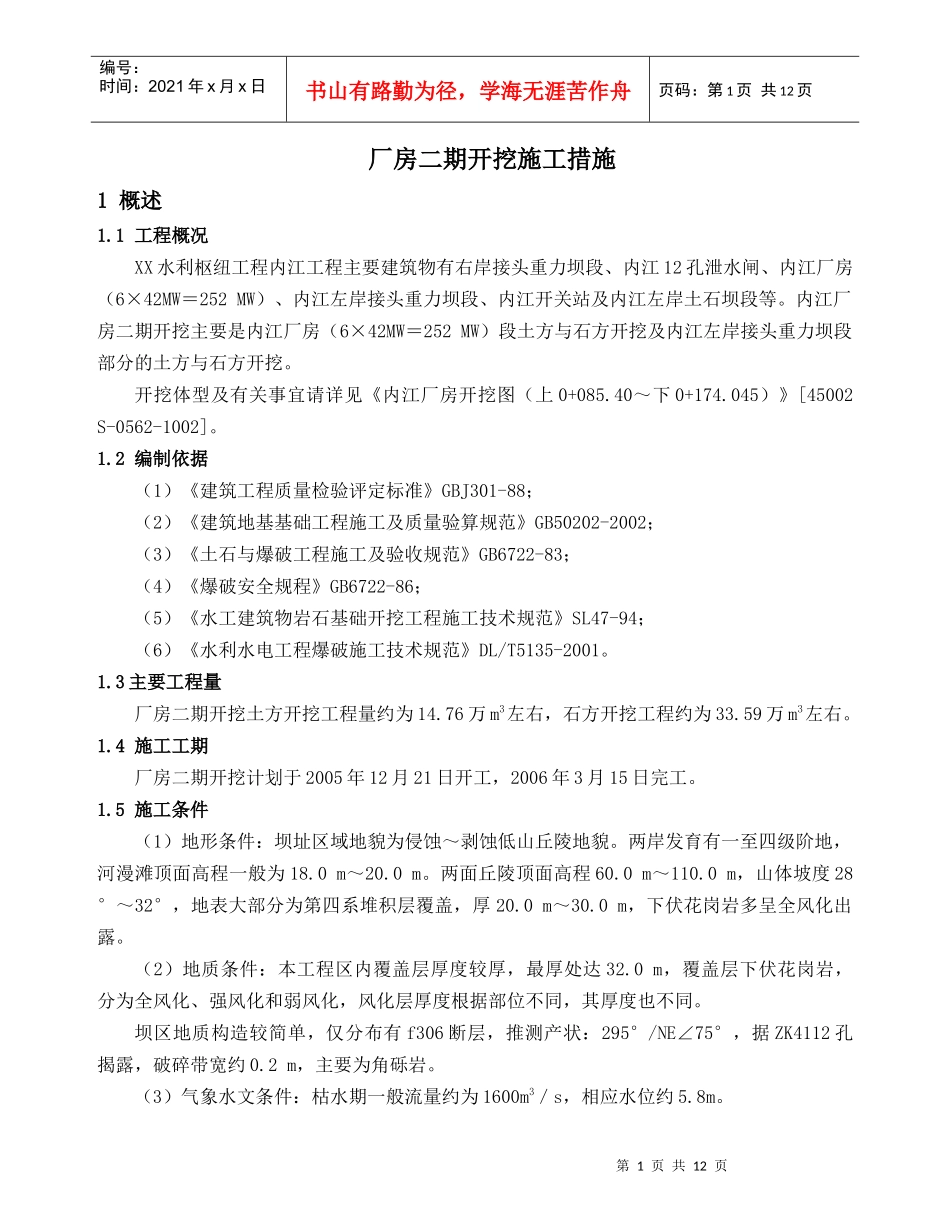

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页厂房二期开挖施工措施1概述1.1工程概况XX水利枢纽工程内江工程主要建筑物有右岸接头重力坝段、内江12孔泄水闸、内江厂房（6×42MW＝252MW）、内江左岸接头重力坝段、内江开关站及内江左岸土石坝段等。内江厂房二期开挖主要是内江厂房（6×42MW＝252MW）段土方与石方开挖及内江左岸接头重力坝段部分的土方与石方开挖。开挖体型及有关事宜请详见《内江厂房开挖图（上0+085.40～下0+174.045）》[45002S-0562-1002]。1.2编制依据（1）《建筑工程质量检验评定标准》GBJ301-88；（2）《建筑地基基础工程施工及质量验算规范》GB50202-2002；（3）《土石与爆破工程施工及验收规范》GB6722-83；（4）《爆破安全规程》GB6722-86；（5）《水工建筑物岩石基础开挖工程施工技术规范》SL47-94；（6）《水利水电工程爆破施工技术规范》DL/T5135-2001。1.3主要工程量厂房二期开挖土方开挖工程量约为14.76万m3左右，石方开挖工程约为33.59万m3左右。1.4施工工期厂房二期开挖计划于2005年12月21日开工，2006年3月15日完工。1.5施工条件（1）地形条件：坝址区域地貌为侵蚀～剥蚀低山丘陵地貌。两岸发育有一至四级阶地，河漫滩顶面高程一般为18.0m～20.0m。两面丘陵顶面高程60.0m～110.0m，山体坡度28°～32°，地表大部分为第四系堆积层覆盖，厚20.0m～30.0m，下伏花岗岩多呈全风化出露。（2）地质条件：本工程区内覆盖层厚度较厚，最厚处达32.0m，覆盖层下伏花岗岩，分为全风化、强风化和弱风化，风化层厚度根据部位不同，其厚度也不同。坝区地质构造较简单，仅分布有f306断层，推测产状：295°/NE∠75°，据ZK4112孔揭露，破碎带宽约0.2m，主要为角砾岩。（3）气象水文条件：枯水期一般流量约为1600m3／s，相应水位约5.8m。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页（4）交通条件场外交通：自左岸坝头新修对外公路作为工程与现有公路联结的主要交通设施，并成为左岸永久上坝公路。场内交通：左岸厂房高程12m以上土方开挖时，利用已形成临时施工道路、左岸施工主干道作为出渣道路。厂房高程12m以下坝段土方、石方开挖时可以在临近上下游土石围堰的背水侧修筑临时施工道路，并利用已形成的上下游围堰道路、左岸施工主干道作为出渣道路，运至弃渣场。具体参见厂房二期开挖施工道路布置图1.6风、水、电的布置施工用电：内江开挖工程施工用电主要为夜间施工照明、空压机用电。施工照明在左岸接头重力坝段27.0m高程放置2盏镝灯，厂房开挖时在厂房的上下游侧各布置2盏镝灯，完全可满足夜间施工需要。在施工道路每隔50m布置碘钨灯一盏，以满足道路夜间照明要求。根据空压机布置，由厂内已形成的供电系统引线至空压机位置，为石方开挖施工空压机用电提供电源。施工用风：本分部工程施工用风主要是为石方开挖供风，采用移动式空压机供风，采用高压钢管固定管路或高压胶质风管移动管路组成供风系统，布置6～8台21m3电动和移动式空压机。施工用水：施工临时供水采取就近原则在西江抽取，完全可满足施工需要。2土方开挖内江二期截流于2005年11月26日顺利实现，厂房二期开挖土方工程量约为14.76万m3，开挖地表形式复杂，开挖施工难度较大。土方开挖主要包括左岸重力坝及厂房坝段的土方开挖，河床的淤泥及砂卵砾石清理。2.1施工准备首先由测量人员根据监理工程师书面提供的各导线点坐标及水准点标高进行原始地形测量，将复测资料提交监理工程师审核。施工前根据监理工程师审批的复测成果，按设计图纸，放出坝轴线，在开挖断面的坡顶点位置，钉出挖方断面的边桩，边桩上标明坝段桩号、挖深。在坝基开挖前做好截水沟，使临时排水设施与永久排水设施相结合，引走可能影响边坡稳定的地面和地下水。2.2开挖分层、分区第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页根据内江地形条件、开挖体型要求，采取分区分层，本次土方开挖分为二个区，Ⅰ区为左岸重力坝段及安装间土方开挖，桩号1+769.106～桩号1+844.281，Ⅱ区为厂房...
