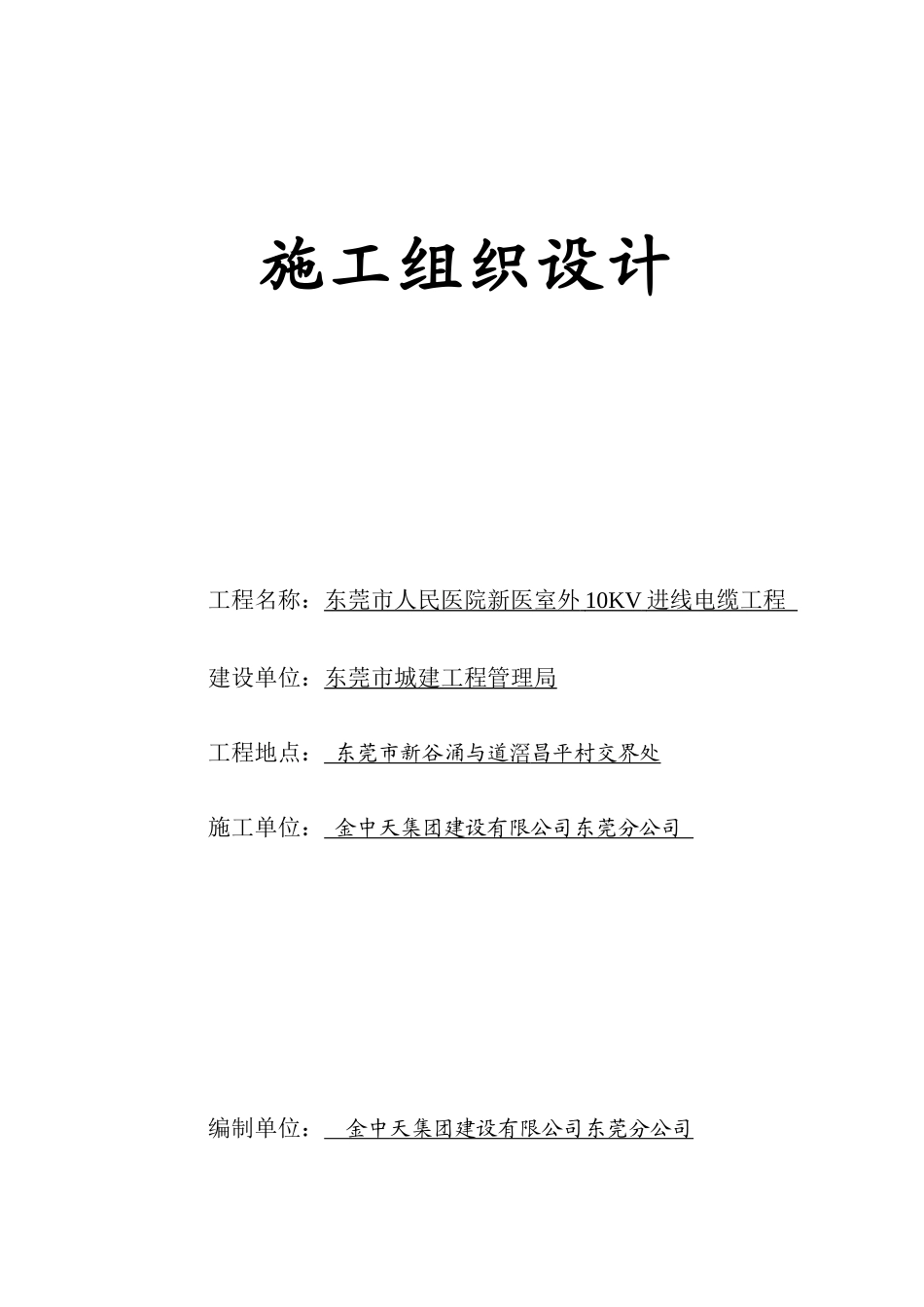

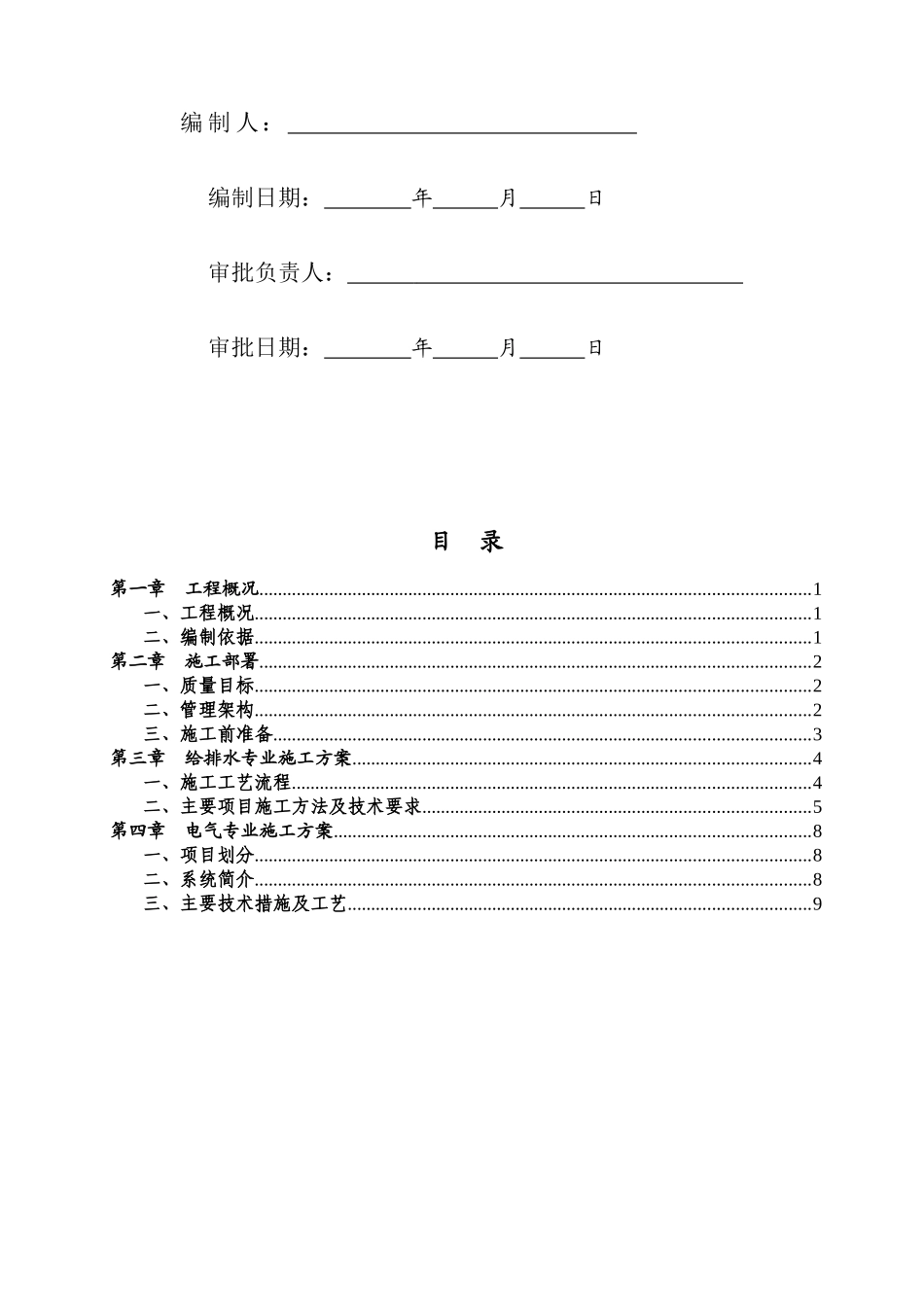

施工组织设计工程名称：东莞市人民医院新医室外10KV进线电缆工程建设单位：东莞市城建工程管理局工程地点：东莞市新谷涌与道滘昌平村交界处施工单位：金中天集团建设有限公司东莞分公司编制单位：金中天集团建设有限公司东莞分公司编制人：编制日期：年月日审批负责人：审批日期：年月日目录第一章工程概况......................................................................................................................1一、工程概况.......................................................................................................................1二、编制依据.......................................................................................................................1第二章施工部署......................................................................................................................2一、质量目标.......................................................................................................................2二、管理架构.......................................................................................................................2三、施工前准备...................................................................................................................3第三章给排水专业施工方案..................................................................................................4一、施工工艺流程...............................................................................................................4二、主要项目施工方法及技术要求...................................................................................5第四章电气专业施工方案......................................................................................................8一、项目划分.......................................................................................................................8二、系统简介.......................................................................................................................8三、主要技术措施及工艺...................................................................................................9第一章工程概况一、工程概况1、工程概述本工程为东莞市财政局投资兴建由东莞市城建工程管理局代建的东莞市人民医院新院10KV进线电缆工程，进线为二路独立10KV供电。1、两路线分别从110KV宏远站F32乙至东莞市人民医院新院开闭所内AH102进线柜敷设1回YJV22-8.7/15×300电缆;长度3982M;从110KV莲塘站F17甲至东莞市人民医院新院开闭所内AH202进线柜敷设1回YJV22-8.7/15KV-3×300电缆,长度为3237M,电缆总长度7219M。2、电缆从110KV宏远站出站后沿出站电缆沟接通环城西路电缆沟向北敷设,到达环城路新万道立交东南面C点后顶管穿越环城路接通院内电缆沟,沿院内电缆沟到达开闭所AH102进线柜;3、电缆从110KV莲塘站出站后沿金鳌路向南到达汽车总站西北角后转向西沿原有电缆沟敷设到H点,H点到G点新建6线电缆沟接通原电缆沟，电缆敷设到环城路新万道立交南面C点后沿顶管穿越环城路接通院内电缆沟,沿院内电缆沟到达开闭所AH202进线柜;4、工程位于东莞市新谷涌与道昌平村交界处，是东莞市人民医院新院建设工程滘的一部分，本工程新建4线电缆顶管190米、工作井2个，6线电缆顶管160米、工作井2个，24线电缆沟10米、工作井2个，6线电缆沟20米、工作井1个，总工程为敷设YJV22-8.7/15KV-3×300电缆7219米，其中中间接头15套、终端头4套。本工程设计单位为东莞电力设计院、建设单位为东莞市城建工程管理局、监理单位为广东恒茂建设监理有限公司、施工单位为金中天集团建设有限公司。二、编制依据1、招标施工图及招标文件。2、涉及的施工规范规程1）《机械设备安装工程施工及验收...
