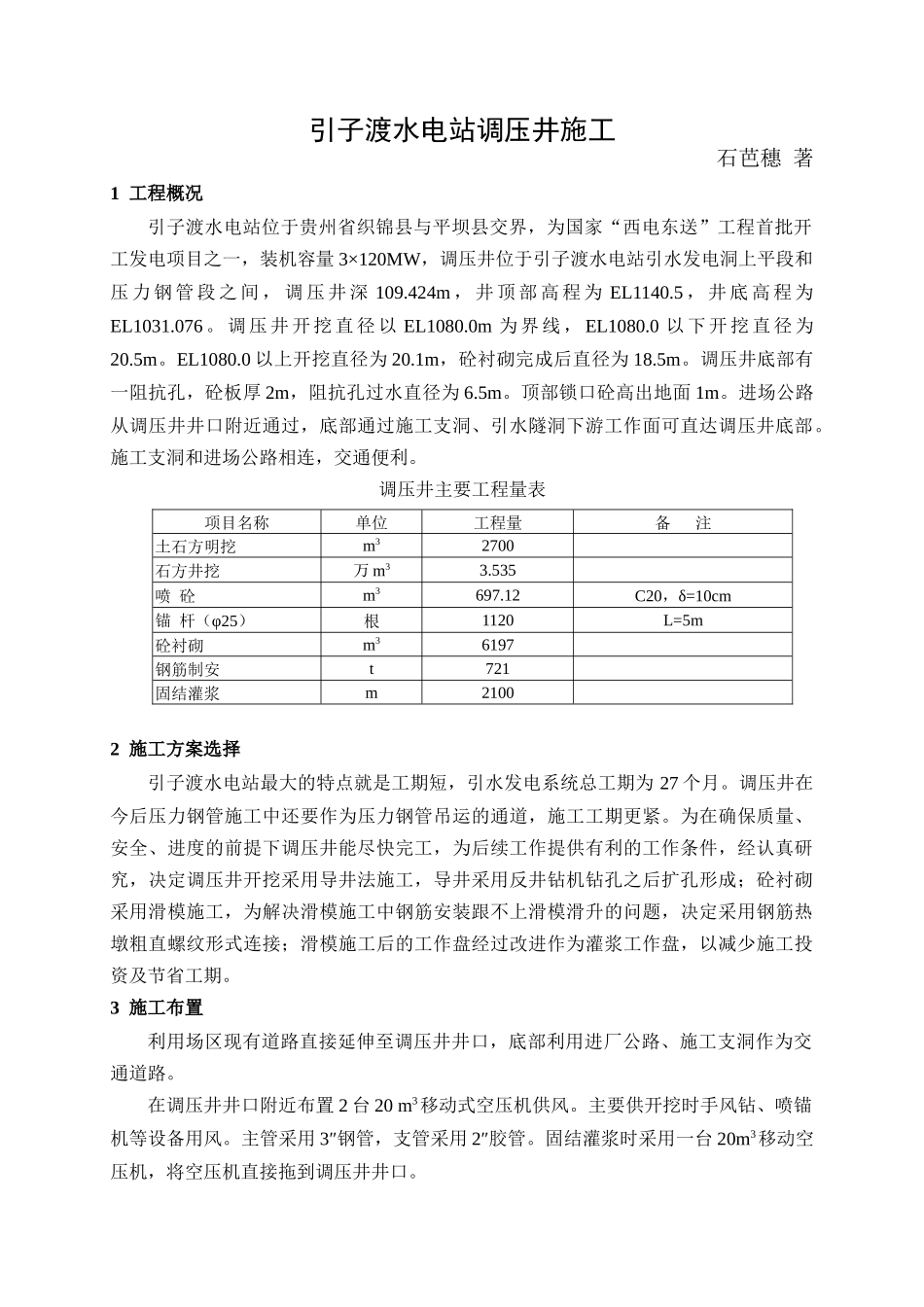

引子渡水电站调压井施工_第1页
1/7

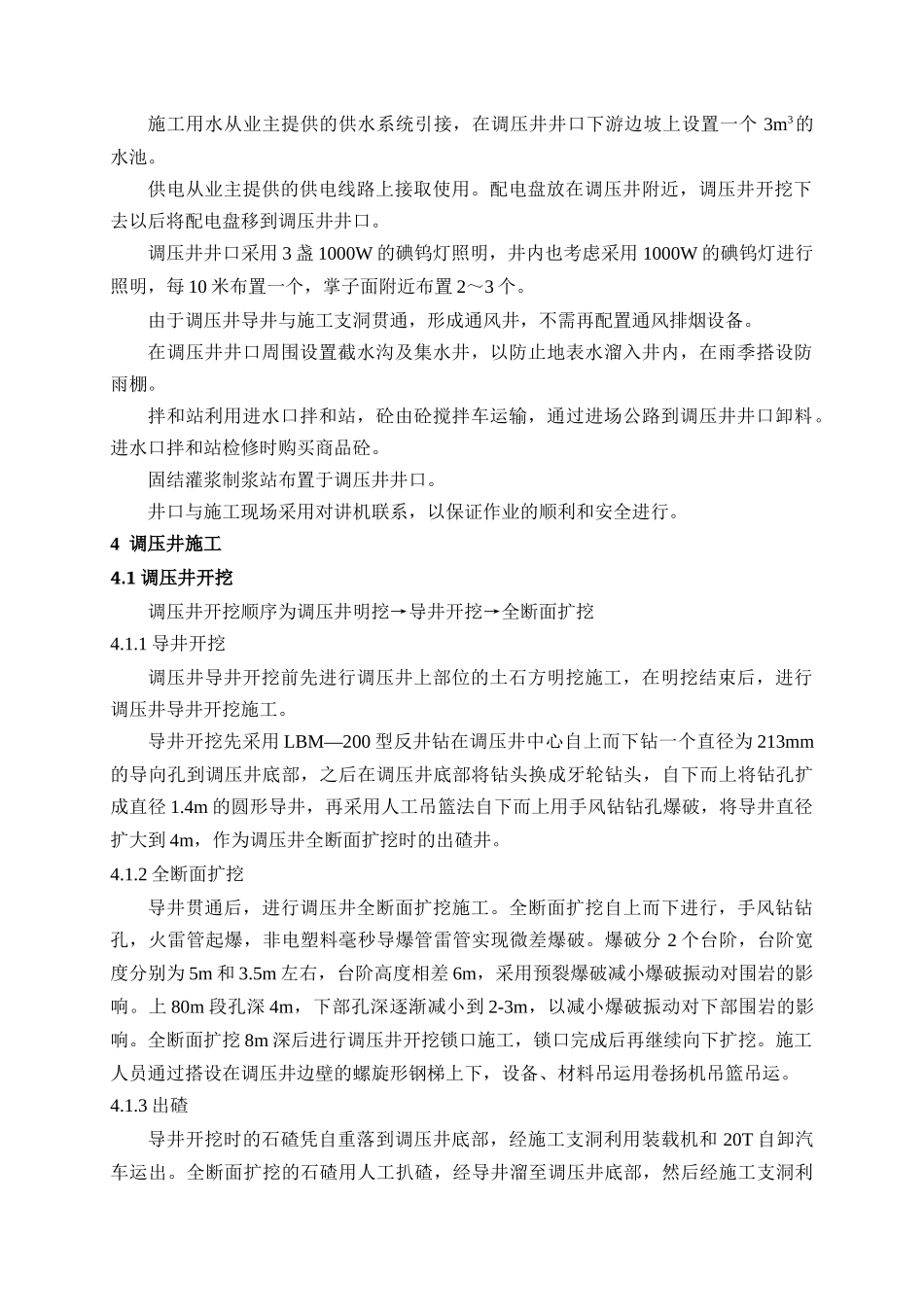

引子渡水电站调压井施工_第2页
2/7

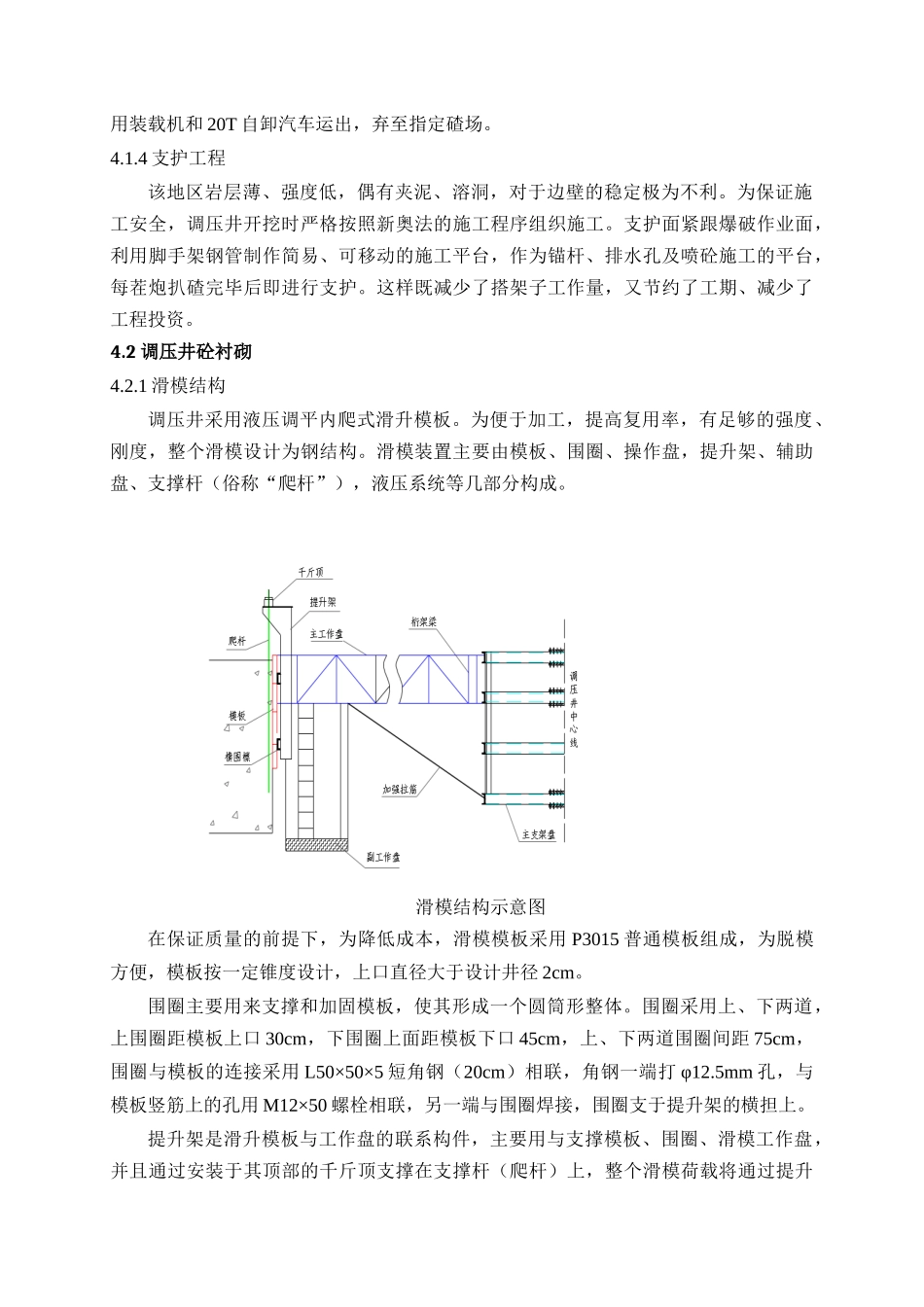

引子渡水电站调压井施工_第3页
3/7
引子渡水电站调压井施工石芭穗著1工程概况引子渡水电站位于贵州省织锦县与平坝县交界,为国家“西电东送”工程首批开工发电项目之一,装机容量3×120MW,调压井位于引子渡水电站引水发电洞上平段和压力钢管段之间,调压井深109.424m,井顶部高程为EL1140.5,井底高程为EL1031.076。调压井开挖直径以EL1080.0m为界线,EL1080.0以下开挖直径为20.5m。EL1080.0以上开挖直径为20.1m,砼衬砌完成后直径为18.5m。调压井底部有一阻抗孔,砼板厚2m,阻抗孔过水直径为6.5m。顶部锁口砼高出地面1m。进场公路从调压井井口附近通过,底部通过施工支洞、引水隧洞下游工作面可直达调压井底部。施工支洞和进场公路相连,交通便利。调压井主要工程量表项目名称单位工程量备注土石方明挖m32700石方井挖万m33.535喷砼m3697.12C20,δ=10cm锚杆(φ25)根1120L=5m砼衬砌m36197钢筋制安t721固结灌浆m21002施工方案选择引子渡水电站最大的特点就是工期短,引水发电系统总工期为27个月。调压井在今后压力钢管施工中还要作为压力钢管吊运的通道,施工工期更紧。为在确保质量、安全、进度的前提下调压井能尽快完工,为后续工作提供有利的工作条件,经认真研究,决定调压井开挖采用导井法施工,导井采用反井钻机钻孔之后扩孔形成;砼衬砌采用滑模施工,为解决滑模施工中钢筋安装跟不上滑模滑升的问题,决定采用钢筋热墩粗直螺纹形式连接;滑模施工后的工作盘经过改进作为灌浆工作盘,以减少施工投资及节省工期。3施工布置利用场区现有道路直接延伸至调压井井口,底部利用进厂公路、施工支洞作为交通道路。在调压井井口附近布置2台20m3移动式空压机供风。主要供开挖时手风钻、喷锚机等设备用风。主管采用3″钢管,支管采用2″胶管。固结灌浆时采用一台20m3移动空压机,将空压机直接拖到调压井井口。施工用水从业主提供的供水系统引接,在调压井井口下游边坡上设置一个3m3的水池。供电从业主提供的供电线路上接取使用。配电盘放在调压井附近,调压井开挖下去以后将配电盘移到调压井井口。调压井井口采用3盏1000W的碘钨灯照明,井内也考虑采用1000W的碘钨灯进行照明,每10米布置一个,掌子面附近布置2~3个。由于调压井导井与施工支洞贯通,形成通风井,不需再配置通风排烟设备。在调压井井口周围设置截水沟及集水井,以防止地表水溜入井内,在雨季搭设防雨棚。拌和站利用进水口拌和站,砼由砼搅拌车运输,通过进场公路到调压井井口卸料。进水口拌和站检修时购买商品砼。固结灌浆制浆站布置于调压井井口。井口与施工现场采用对讲机联系,以保证作业的顺利和安全进行。4调压井施工4.1调压井开挖调压井开挖顺序为调压井明挖→导井开挖→全断面扩挖4.1.1导井开挖调压井导井开挖前先进行调压井上部位的土石方明挖施工,在明挖结束后,进行调压井导井开挖施工。导井开挖先采用LBM—200型反井钻在调压井中心自上而下钻一个直径为213mm的导向孔到调压井底部,之后在调压井底部将钻头换成牙轮钻头,自下而上将钻孔扩成直径1.4m的圆形导井,再采用人工吊篮法自下而上用手风钻钻孔爆破,将导井直径扩大到4m,作为调压井全断面扩挖时的出碴井。4.1.2全断面扩挖导井贯通后,进行调压井全断面扩挖施工。全断面扩挖自上而下进行,手风钻钻孔,火雷管起爆,非电塑料毫秒导爆管雷管实现微差爆破。爆破分2个台阶,台阶宽度分别为5m和3.5m左右,台阶高度相差6m,采用预裂爆破减小爆破振动对围岩的影响。上80m段孔深4m,下部孔深逐渐减小到2-3m,以减小爆破振动对下部围岩的影响。全断面扩挖8m深后进行调压井开挖锁口施工,锁口完成后再继续向下扩挖。施工人员通过搭设在调压井边壁的螺旋形钢梯上下,设备、材料吊运用卷扬机吊篮吊运。4.1.3出碴导井开挖时的石碴凭自重落到调压井底部,经施工支洞利用装载机和20T自卸汽车运出。全断面扩挖的石碴用人工扒碴,经导井溜至调压井底部,然后经施工支洞利用装载机和20T自卸汽车运出,弃至指定碴场。4.1.4支护工程该地区岩层薄、强度低,偶有夹泥、溶洞,对于边壁的稳定极为不利。为保证施工安全,调压井开挖时严格按照新奥法的施工程序组织施工。支护面紧跟爆破作业面,利用脚手架钢管制...
