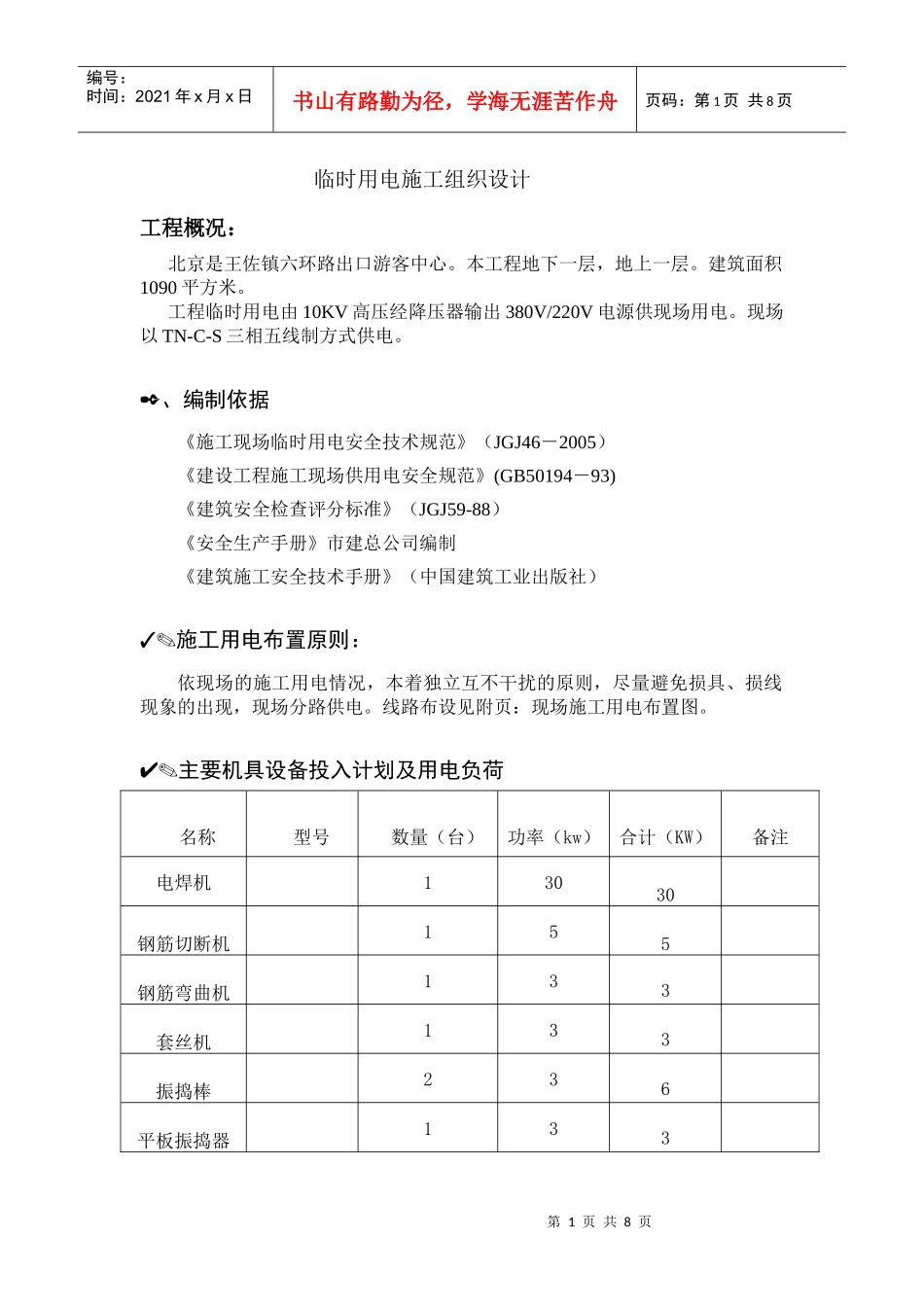

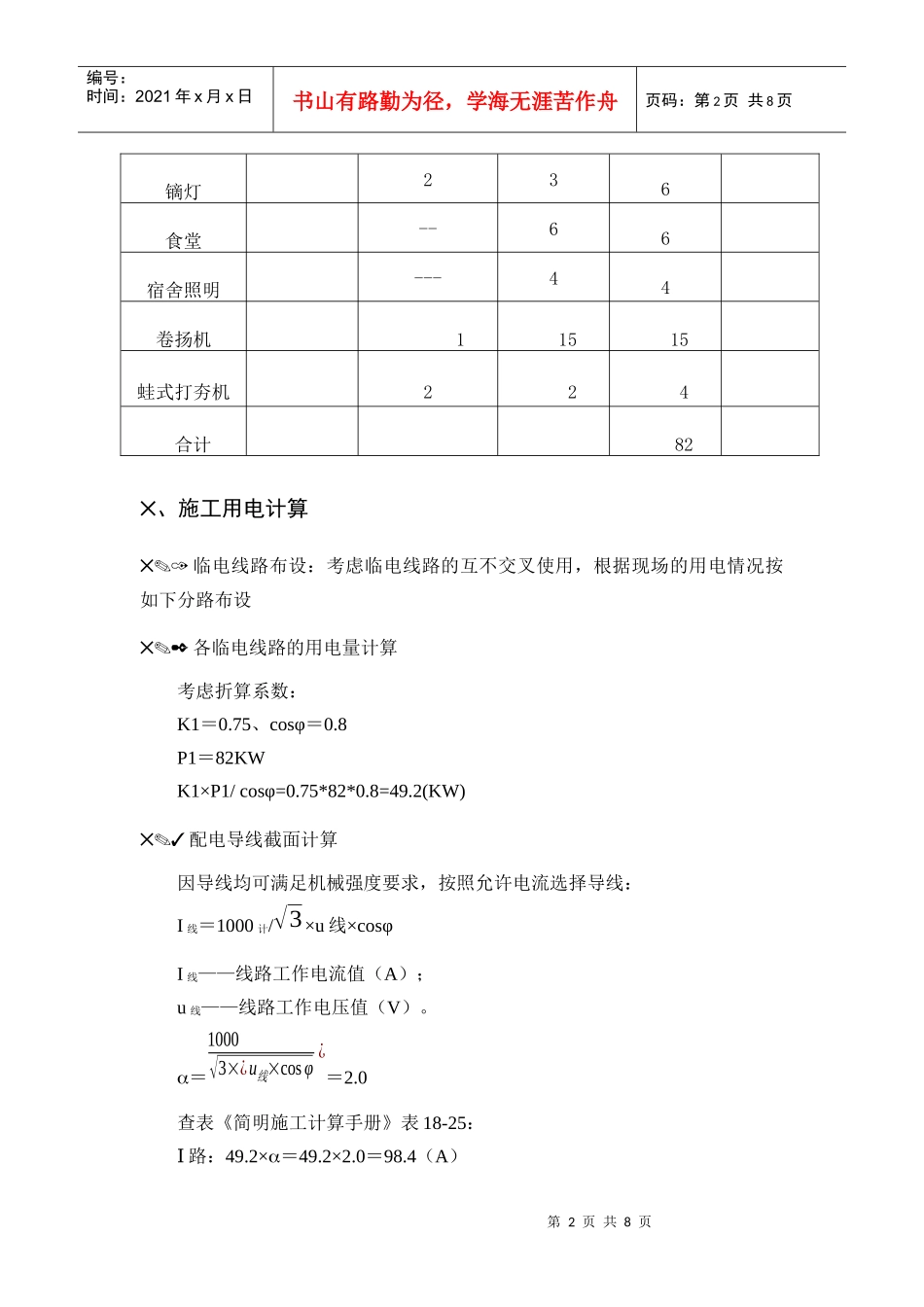

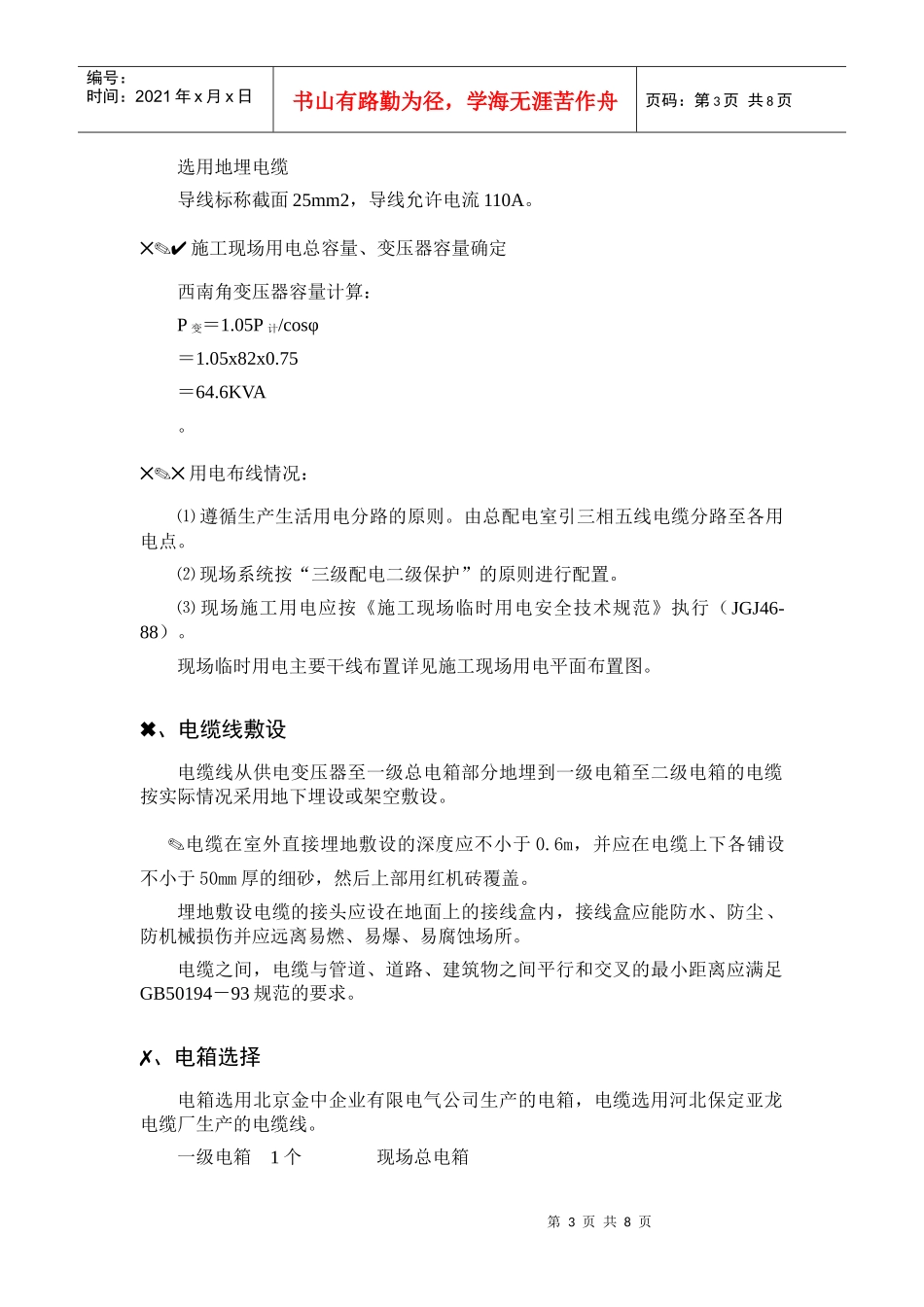

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页临时用电施工组织设计工程概况：北京是王佐镇六环路出口游客中心。本工程地下一层，地上一层。建筑面积1090平方米。工程临时用电由10KV高压经降压器输出380V/220V电源供现场用电。现场以TN-C-S三相五线制方式供电。2、编制依据《施工现场临时用电安全技术规范》（JGJ46－2005）《建设工程施工现场供用电安全规范》(GB50194－93)《建筑安全检查评分标准》（JGJ59-88）《安全生产手册》市建总公司编制《建筑施工安全技术手册》（中国建筑工业出版社）3.施工用电布置原则：依现场的施工用电情况，本着独立互不干扰的原则，尽量避免损具、损线现象的出现，现场分路供电。线路布设见附页：现场施工用电布置图。4.主要机具设备投入计划及用电负荷名称型号数量（台）功率（kw）合计（KW）备注电焊机13030钢筋切断机155钢筋弯曲机133套丝机133振捣棒236平板振捣器133第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页镝灯236食堂--66宿舍照明---44卷扬机11515蛙式打夯机224合计825、施工用电计算5.1临电线路布设：考虑临电线路的互不交叉使用，根据现场的用电情况按如下分路布设5.2各临电线路的用电量计算考虑折算系数：K1＝0.75、cosφ＝0.8P1＝82KWK1×P1/cosφ=0.75*82*0.8=49.2(KW)5.3配电导线截面计算因导线均可满足机械强度要求，按照允许电流选择导线：I线＝1000计/√3×u线×cosφI线——线路工作电流值（A）；u线——线路工作电压值（V）。＝1000√3׿u线×cosφ¿＝2.0查表《简明施工计算手册》表18-25：Ⅰ路：49.2×＝49.2×2.0＝98.4（A）第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页选用地埋电缆导线标称截面25mm2，导线允许电流110A。5.4施工现场用电总容量、变压器容量确定西南角变压器容量计算：P变＝1.05P计/cosφ＝1.05x82x0.75＝64.6KVA。5.5用电布线情况：⑴遵循生产生活用电分路的原则。由总配电室引三相五线电缆分路至各用电点。⑵现场系统按“三级配电二级保护”的原则进行配置。⑶现场施工用电应按《施工现场临时用电安全技术规范》执行（JGJ46-88）。现场临时用电主要干线布置详见施工现场用电平面布置图。6、电缆线敷设电缆线从供电变压器至一级总电箱部分地埋到一级电箱至二级电箱的电缆按实际情况采用地下埋设或架空敷设。.电缆在室外直接埋地敷设的深度应不小于0.6m，并应在电缆上下各铺设不小于50mm厚的细砂，然后上部用红机砖覆盖。埋地敷设电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤并应远离易燃、易爆、易腐蚀场所。电缆之间，电缆与管道、道路、建筑物之间平行和交叉的最小距离应满足GB50194－93规范的要求。7、电箱选择电箱选用北京金中企业有限电气公司生产的电箱，电缆选用河北保定亚龙电缆厂生产的电缆线。一级电箱1个现场总电箱第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页二级电箱2个用于钢筋加工场、生活办公区、仓储试验用电卷扬机专用电箱1个三级电箱暂时考虑8个现场施工用电、木工房用电8、小型电气设备8.1手持式电动工具的管理、使用、检查、维修应符合现行国家标准《手持式电动工具管理，使用、检查和维修安全技术规程》的规定8.2移动式电动工具，手持式电动工具通电前应做好保护接地和保护零线。8.3使用手持式电动工具应戴绝缘手套後或站在绝缘台上。8.4电焊机的外壳应可靠接地，不得多台串联接地，电源开关应单独设置。应加设触电保护器。8.5电焊机二次侧引线宜采用像皮绝缘铜芯软电缆，其长度不得大于30米。9、接地与防雷装置9.1接引至电气设备的工作零线与保护零线必须分开，保护零线上严禁装设开关或熔断器。9.2用电设备的保护地线或保护零线应并联接地，严禁串联接地或接零。9.3利用串联的金属构件做保护地线时，应在金属构件的串联部位焊接金属联接线，其截面不得小于100米。9.4施工现场和临时生活区的高度在20米及以上的井字架、脚手架、正在施工的建筑物以及塔...
