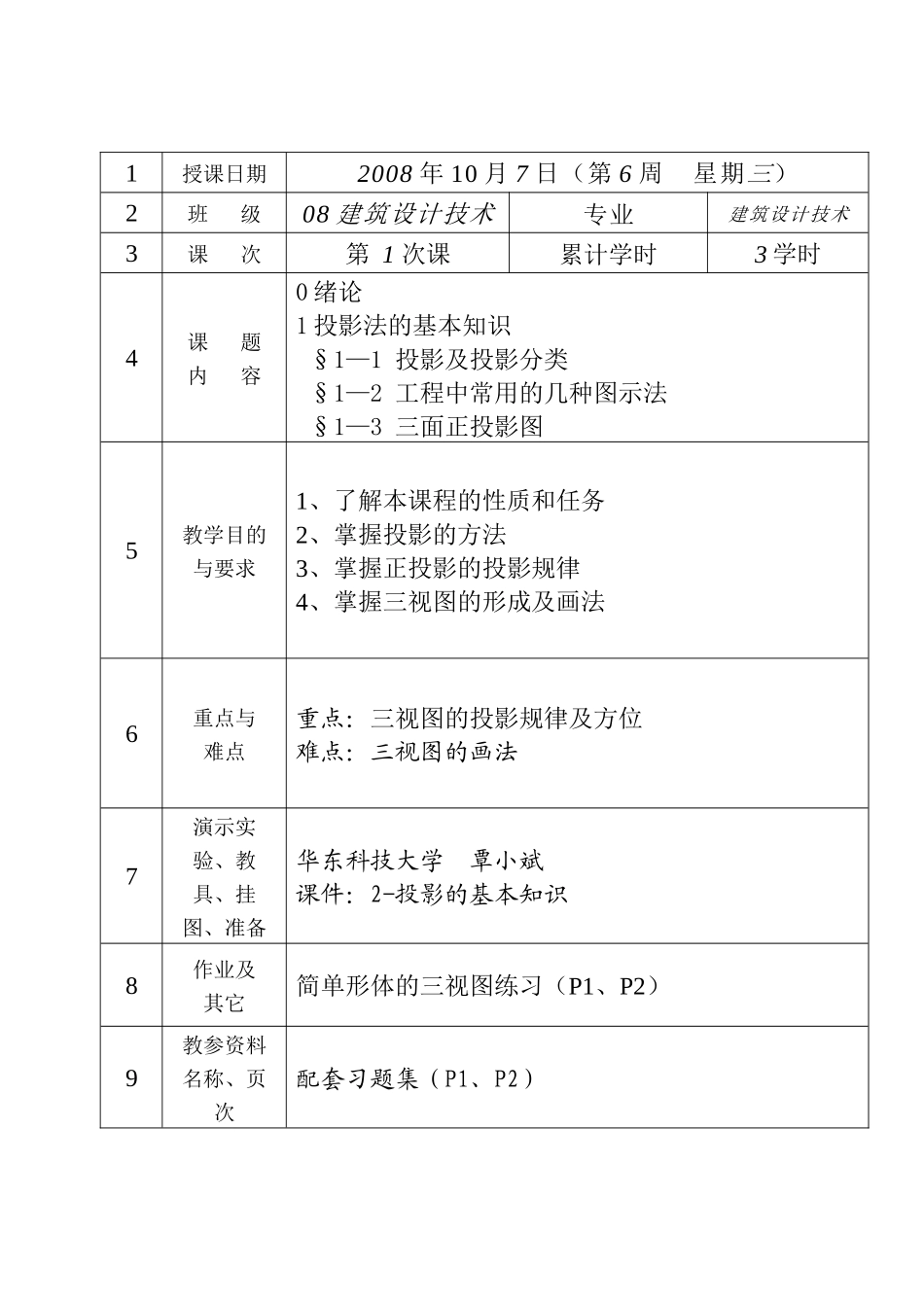

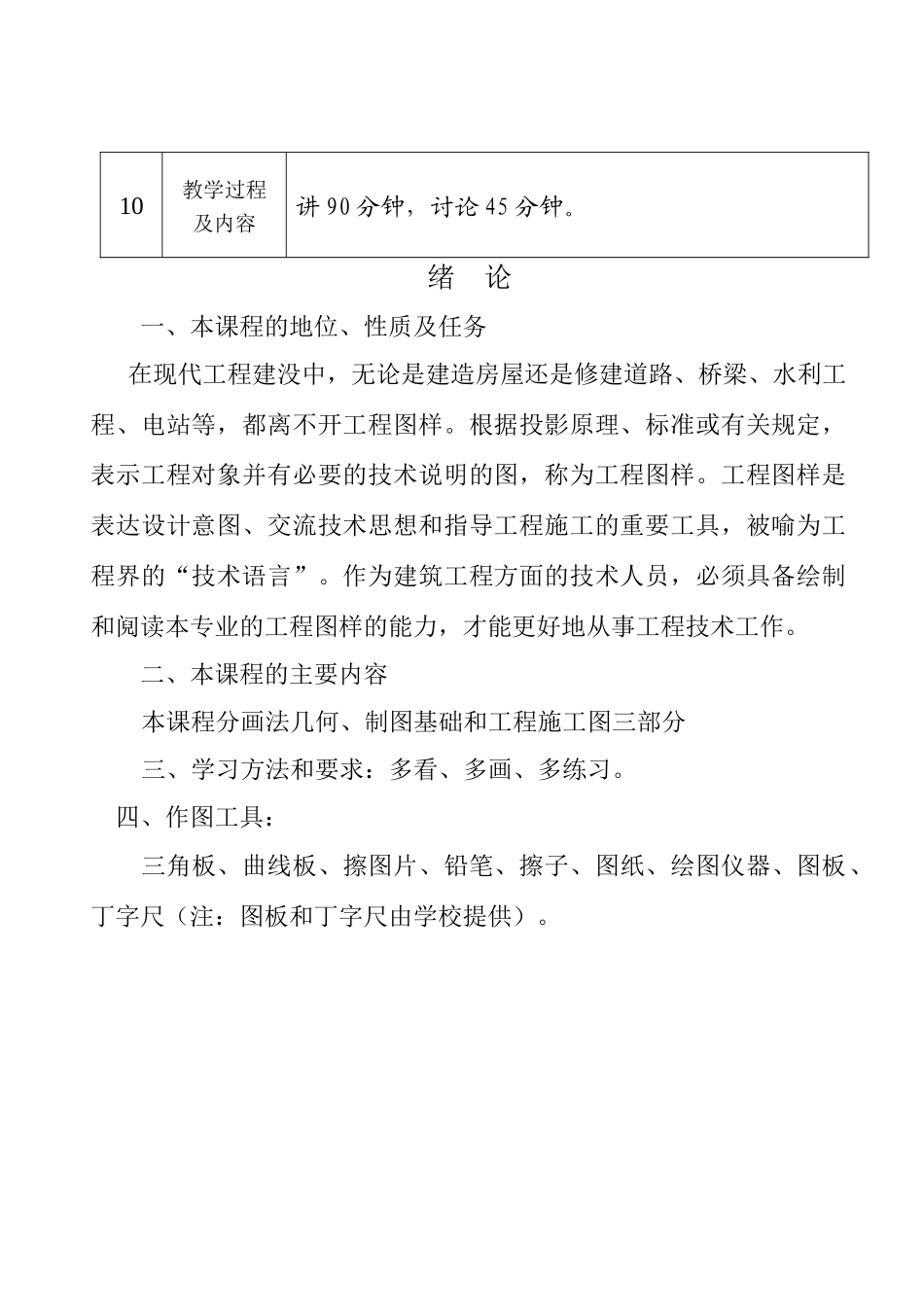

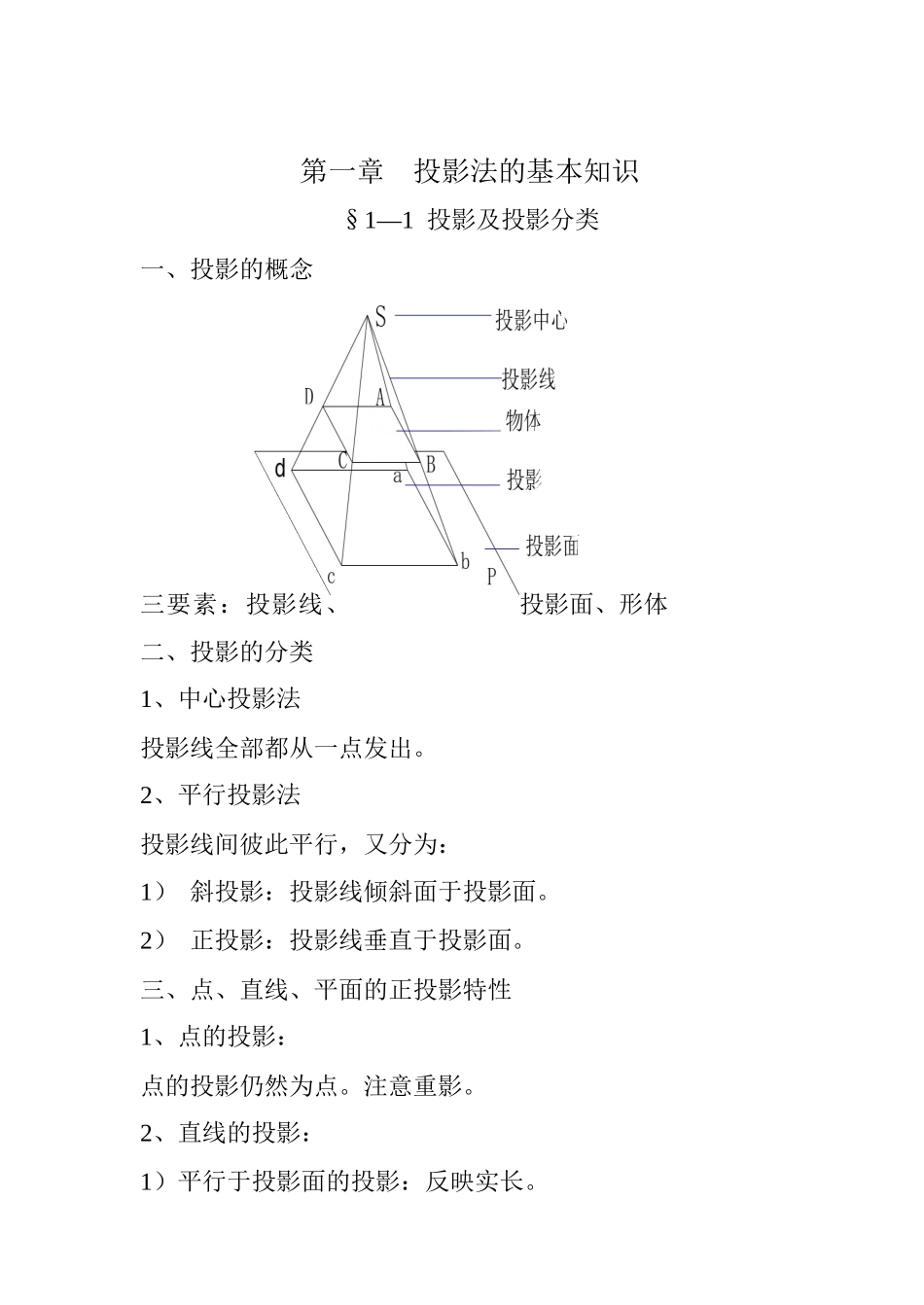

1授课日期2008年10月7日（第6周星期三）2班级08建筑设计技术专业建筑设计技术3课次第1次课累计学时3学时4课题内容0绪论1投影法的基本知识§1—1投影及投影分类§1—2工程中常用的几种图示法§1—3三面正投影图5教学目的与要求1、了解本课程的性质和任务2、掌握投影的方法3、掌握正投影的投影规律4、掌握三视图的形成及画法6重点与难点重点：三视图的投影规律及方位难点：三视图的画法7演示实验、教具、挂图、准备华东科技大学覃小斌课件：2-投影的基本知识8作业及其它简单形体的三视图练习（P1、P2）9教参资料名称、页次配套习题集（P1、P2）10教学过程及内容讲90分钟，讨论45分钟。绪论一、本课程的地位、性质及任务在现代工程建没中，无论是建造房屋还是修建道路、桥梁、水利工程、电站等，都离不开工程图样。根据投影原理、标准或有关规定，表示工程对象并有必要的技术说明的图，称为工程图样。工程图样是表达设计意图、交流技术思想和指导工程施工的重要工具，被喻为工程界的“技术语言”。作为建筑工程方面的技术人员，必须具备绘制和阋读本专业的工程图样的能力，才能更好地从事工程技术工作。二、本课程的主要内容本课程分画法几何、制图基础和工程施工图三部分三、学习方法和要求：多看、多画、多练习。四、作图工具：三角板、曲线板、擦图片、铅笔、擦子、图纸、绘图仪器、图板、丁字尺（注：图板和丁字尺由学校提供）。第一章投影法的基本知识§1—1投影及投影分类一、投影的概念三要素：投影线、投影面、形体二、投影的分类1、中心投影法投影线全部都从一点发出。2、平行投影法投影线间彼此平行，又分为：1）斜投影：投影线倾斜面于投影面。2）正投影：投影线垂直于投影面。三、点、直线、平面的正投影特性1、点的投影：点的投影仍然为点。注意重影。2、直线的投影：1）平行于投影面的投影：反映实长。2）垂直于投影面的投影：积聚为一点。3）倾斜于投影面的投影：投影变短。3、平面图形的投影：1）平行于投影面的投影：反映实形。2）垂直于投影面的投影：积聚为一条直线。3）倾斜于投影面的投影：投影变小，有类似性。§1—2工程中几种常用的图示法一、透视图：立体感强，但难作图，且度量性差。二、轴测投影图：立体感较强，作图复杂，度量性差。三、正投影图：直观性差，没立体感，但反映真实形状与大小，度量性好，易作图。四、标高投影图：是一组等高线图，主要用于地形图。§1—3三面正投影图一、三面投影体系的建立三个投影面：正面V、水平面H、侧面W。三根坐标轴：OX、OY、OZ二、三面正投影图的形成由前向后投影，得正面投影（主视图）由左向右投影，得侧面投影（左视图）由上向下投影，得水平面投影（俯视图）三、三投影面的展开OY轴一分为二，即OYH、OYW初学时，可保留坐标轴，熟悉后不要坐标轴。四、三面投影图的投影规律：1、方位介绍三视图中的前后、左右、上下。2、介绍物体在三视图中的长、宽、高3、投影关系长对正、高平齐、宽相等。4、画线原则可见轮廓线用粗实线绘制，不可见轮廓线用虚线绘制，投影线、投影轴、作图线等均用细实线绘制。1授课日期2005年10月16日（第8周星期1）2班级高职2006级班专业建筑工程技术3课次第2次课累计学时42学时4课题内容§2—2点、直线、平面的投影作图5教学目的与要求1、掌握点、线、面的投影规律。2、正确求出线、面上的点的投影。6重点与难点重点：点、线、面的投影规律难点：线、面上的点的投影7演示实验、教具、挂图、准备木模若干8作业及其它习题：画木模三视图9教参资料名称、页次10教学过程及内容讲70分钟，练习20分钟。一、点的三面投影1、投影标记空间点A（大写）投影a（小写）H面上为a，V面上为a´，W面上为a2、点与其投影的空间关系及坐标定出axayazA点到H面的距离为：ZA点到V面的距离为：YA点到W面的距离为：X3、点的投影规律长对正，高平齐，宽相等4、两点间的相对位置及可见性1）相对位置：Y大在前、X大在左、Z大在上反之在后、右、下2）可见性（重影）在前、左、上为可见，反之不可见，对重影点加（）。二、直线（一）直线的三面投影直线是由两端点确定的，直线的投影即为两端点的投影，将三个投影面上...
