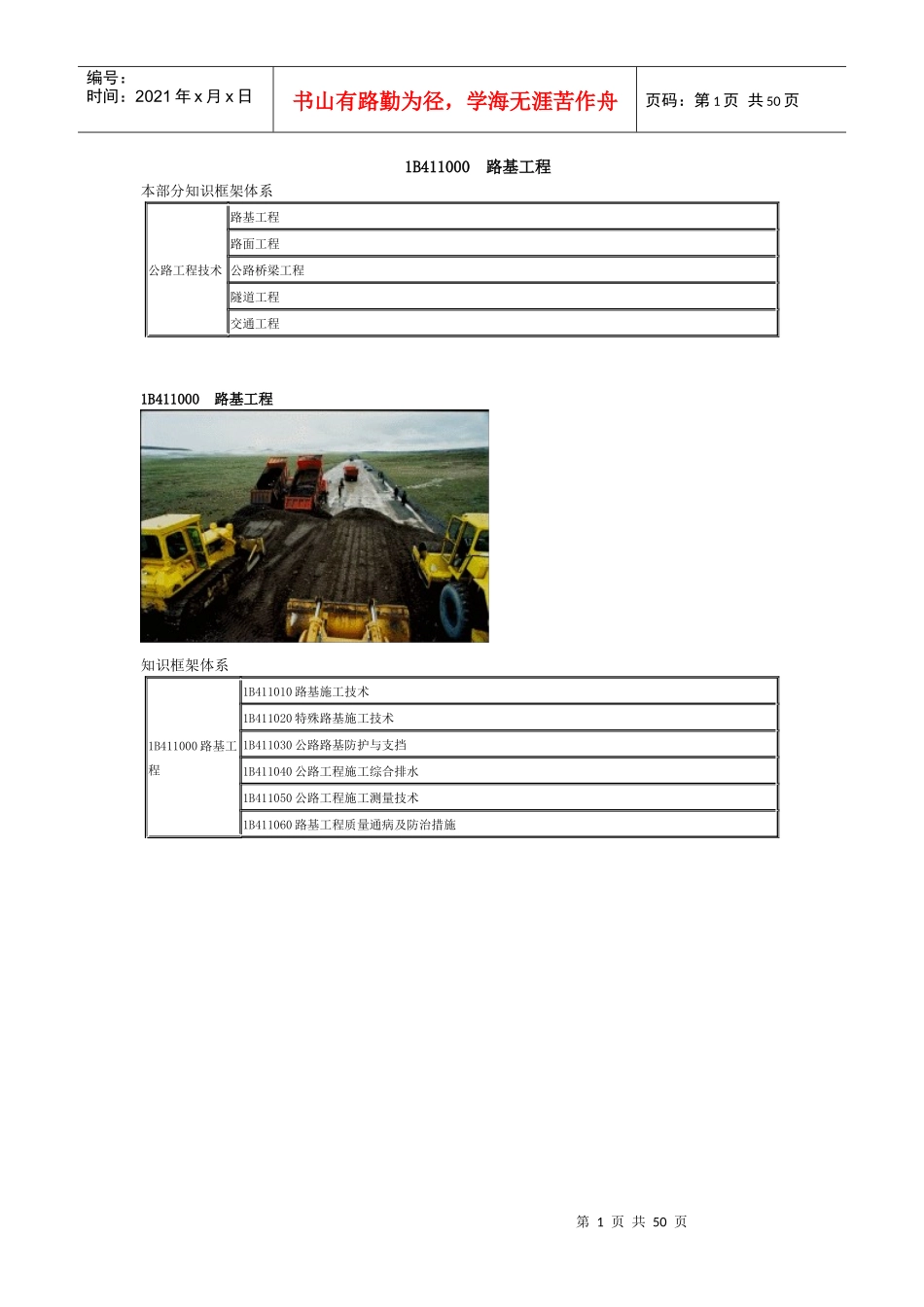

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页1B411000路基工程本部分知识框架体系公路工程技术路基工程路面工程公路桥梁工程隧道工程交通工程1B411000路基工程知识框架体系1B411000路基工程1B411010路基施工技术1B411020特殊路基施工技术1B411030公路路基防护与支挡1B411040公路工程施工综合排水1B411050公路工程施工测量技术1B411060路基工程质量通病及防治措施第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页1B411010路基施工技术1B411011路基类型一、一般路基干湿类型路基的干湿类型表示路基在最不利季节的干湿状态，划分为干燥、中湿、潮湿和过湿四类。原有公路路基土的干湿类型，可以根据路基的分界相对含水量或分界稠度划分；新建公路路基的干湿类型可用路基临界高度来判别。高速公路应使路基处于干燥或中湿状态。二、特殊路基类型2.滑坡地段路基。山坡的不稳定土（岩）体在重力作用下，沿着一定的软弱面（带）作整体、缓慢、间歇性的滑动变形现象。3.岩坍与岩堆地段路基。岩坍是岩崩与坍塌的统称，包括错落、坍塌、落石、危岩。5.岩溶地区路基。岩溶对路基的危害，一般为溶洞顶板坍塌引起的路基下沉和破坏。7.黄土地区路基。黄土的湿陷性是在外荷载或自重的作用下受水浸湿后产生的湿陷变形。8.膨胀土地区路基。多分布于全国各地二级及二级以上的阶地与山前丘陵地区。9.盐渍土地区路基。1B411012原地基处理要求1.树木、灌木丛等砍伐或移植。2.坑、洞、墓穴等，清除沉积物，用合格填料分层回填分层压实。3.有机土、种植土、草皮等，清除深度应达到设计要求，一般不小于15cm，平整后压实。4.基底原状土的强度不符合要求时，应进行换填，换填深度应不小于30cm，并予以分层压实到规定要求。5.基底应在填筑前进行压实。高速公路、一级公路、二级公路路堤基底的压实度应不小于90%，当路堤填土高度小于路床厚度（0.8m）时，基底的压实度不宜小于路床的压实度标准。6.路堤填筑时，当原地面纵坡大于12%或横坡陡于1：5时，应按设计要求挖台阶，或设置成坡度向内并大于4%、宽度大于2m的台阶。第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页1B411013挖方路基施工一、土质路堑施工技术（一）施工工艺流程工艺流程：测量放样——场地清理——逐层开挖——装运土、石方——路槽整修、碾压、成型——检查验收（二）作业方法1.横向挖掘法（1）单层横向全宽挖掘法：从开挖路堑的一端或两端按断面全宽一次性挖到设计标高，逐渐向纵深挖掘，第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页挖出的土方一般都是向两侧运送。适用于挖掘浅且短的路堑。（2）多层横向全宽挖掘法：适用于挖掘深且短的路堑。2.纵向挖掘法（1）分层纵挖法：沿路堑全宽，以深度不大的纵向分层进行挖掘，适用于较长的路堑开挖。（2）通道纵挖法：沿路堑纵向挖掘一通道，然后将通道向两侧拓宽以扩大工作面，并利用该通道作为运土路线及场内排水的出路。该层通道拓宽至路堑边坡后，再挖下层通道，如此向纵深开挖至路基标高，该法适用于较长、较深、两端地面纵坡较小的路堑开挖。（3）分段纵挖法：将较薄一侧堑壁横向挖穿，使路堑分成两段或数段，各段再纵向开挖。该法适用于过长，弃土运距过远，一侧堑壁较薄的傍山路堑开挖。3.混合式挖掘法多层横向全宽挖掘法和通道纵挖法混合使用。先沿路线纵向挖通道，然后沿横向坡面挖掘，以增加开挖第5页共50页第4页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共50页面。该法适用于路线纵向长度和挖深都很大的路堑开挖。（三）机械开挖作业方式1.推土机开挖土质路堑作业推土机开挖土方作业方法由切土、运土、卸土、倒退、空回等过程组成一个循环，影响效率的是切土和运土两个环节。与填筑路基相同的有下坡推土法、槽形推土法、并列推土法、接力推土法和波浪式推土法。第6页共50页第5页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：...
