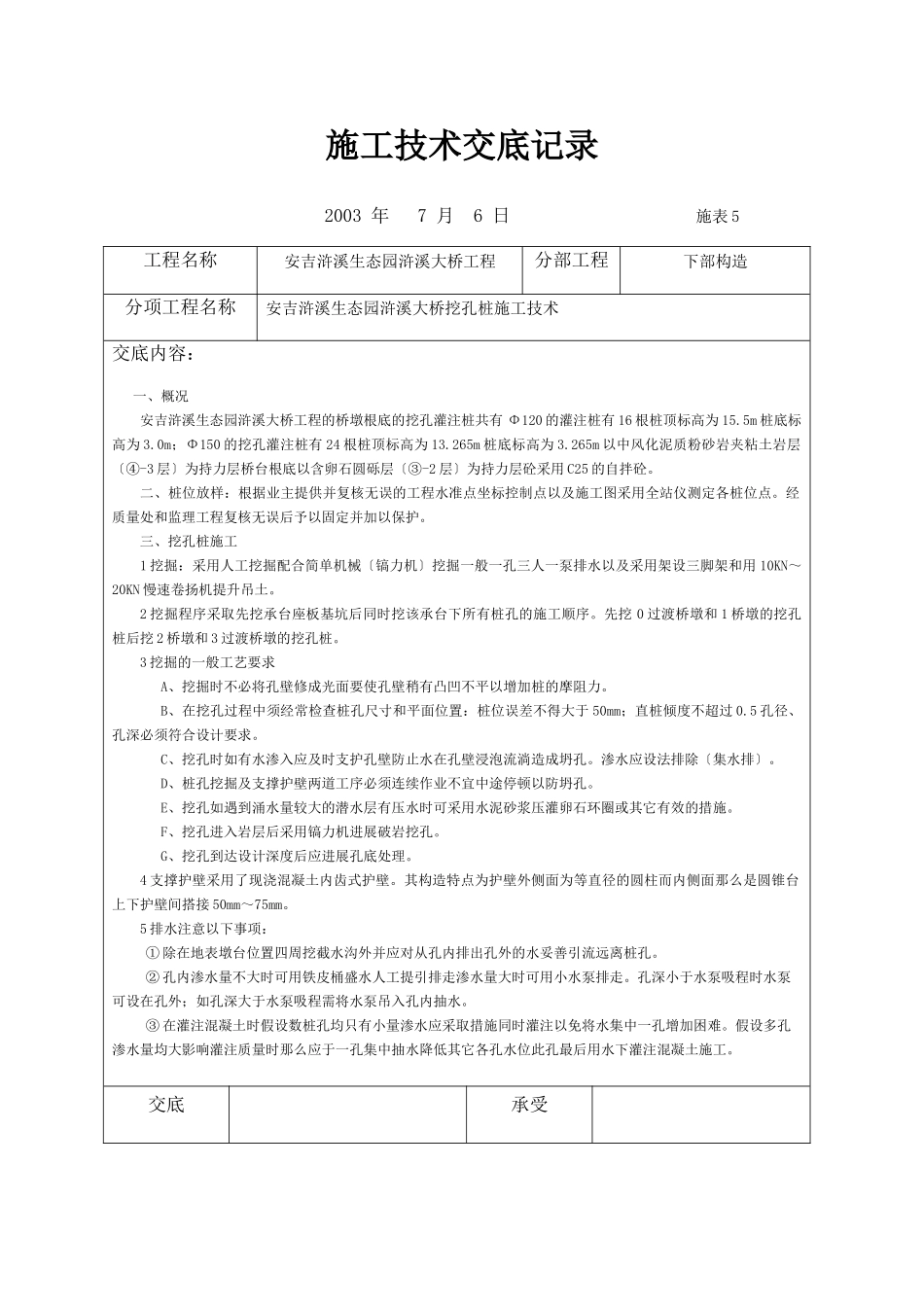

施工技术交底记录2003年7月6日施表5工程名称安吉浒溪生态园浒溪大桥工程分部工程下部构造分项工程名称安吉浒溪生态园浒溪大桥挖孔桩施工技术交底内容：一、概况安吉浒溪生态园浒溪大桥工程的桥墩根底的挖孔灌注桩共有Φ120的灌注桩有16根桩顶标高为15.5m桩底标高为3.0m；Φ150的挖孔灌注桩有24根桩顶标高为13.265m桩底标高为3.265m以中风化泥质粉砂岩夹粘土岩层〔④-3层〕为持力层桥台根底以含卵石圆砾层〔③-2层〕为持力层砼采用C25的自拌砼。二、桩位放样：根据业主提供并复核无误的工程水准点坐标控制点以及施工图采用全站仪测定各桩位点。经质量处和监理工程复核无误后予以固定并加以保护。三、挖孔桩施工1挖掘：采用人工挖掘配合简单机械〔镐力机〕挖掘一般一孔三人一泵排水以及采用架设三脚架和用10KN～20KN慢速卷扬机提升吊土。2挖掘程序采取先挖承台座板基坑后同时挖该承台下所有桩孔的施工顺序。先挖0过渡桥墩和1桥墩的挖孔桩后挖2桥墩和3过渡桥墩的挖孔桩。3挖掘的一般工艺要求A、挖掘时不必将孔壁修成光面要使孔壁稍有凸凹不平以增加桩的摩阻力。B、在挖孔过程中须经常检查桩孔尺寸和平面位置：桩位误差不得大于50mm；直桩倾度不超过0.5孔径、孔深必须符合设计要求。C、挖孔时如有水渗入应及时支护孔壁防止水在孔壁浸泡流淌造成坍孔。渗水应设法排除〔集水排〕。D、桩孔挖掘及支撑护壁两道工序必须连续作业不宜中途停顿以防坍孔。E、挖孔如遇到涌水量较大的潜水层有压水时可采用水泥砂浆压灌卵石环圈或其它有效的措施。F、挖孔进入岩层后采用镐力机进展破岩挖孔。G、挖孔到达设计深度后应进展孔底处理。4支撑护壁采用了现浇混凝土内齿式护壁。其构造特点为护壁外侧面为等直径的圆柱而内侧面那么是圆锥台上下护壁间搭接50mm～75mm。5排水注意以下事项：①除在地表墩台位置四周挖截水沟外并应对从孔内排出孔外的水妥善引流远离桩孔。②孔内渗水量不大时可用铁皮桶盛水人工提引排走渗水量大时可用小水泵排走。孔深小于水泵吸程时水泵可设在孔外；如孔深大于水泵吸程需将水泵吊入孔内抽水。③在灌注混凝土时假设数桩孔均只有小量渗水应采取措施同时灌注以免将水集中一孔增加困难。假设多孔渗水量均大影响灌注质量时那么应于一孔集中抽水降低其它各孔水位此孔最后用水下灌注混凝土施工。交底承受交底人承受人施工技术交底记录2003年7月6日施表5工程名称安吉浒溪生态园浒溪大桥工程分部工程下部构造分项工程名称安吉浒溪生态园浒溪大桥挖孔桩施工技术交底内容：6终孔检查处理：挖孔到达设计标高后应进展孔底处理。必须做到平整无松渣、污泥及沉淀等软层。嵌入岩层深度应符合设计要求。7钢筋笼制作及安装：钢筋笼尺寸按设计图纸制作钢筋进场前原材料要抽样送检原材料抽样频率为各种型每60t取一组试验〔同一批次缺乏60t的按60t计〕对焊接头每200个、搭接焊接头每300个取一组进展试验。用吊车或钻架将钢筋笼垂直吊放入孔。8灌注混凝土①本工程的挖孔桩砼采用自拌砼砼等级为C25坍落度宜为7cm-9cm。假如地下水较大时那么采用用导灌注混凝土可在导中坠落导应对准中心。开场灌注时孔底积水深不宜超过5cm灌注的速度应尽可能加快使混凝土对孔壁的压力尽快地大于渗水压力以防水渗入孔内。②桩顶或承台底部2m以下灌注的混凝土可依靠坠落捣实在此线以上灌注的混凝土应以振捣器捣实。③孔内的混凝土应尽可能一次连续浇注完毕④混凝土灌注至桩顶以后应即将外表已离析的混合物和水泥浮浆等去除干净。⑤现场随机对砼搅拌楼出料检样每桩2组采用150×150×150试模按规定要求制作隔日拆模后室中养护其中一组定送实验室做抗压强度实验并及时做好实验的统计评定工作。9凿桩与检测：按设计要求桩头进入承台底面15cm凿桩头时控制顶面标高以满足设计要求。及时复测桩位并按监理指定桩位做动测试验等。四、施工质量要求和质量保证措施：1挖孔桩成桩质量允许偏向：编项目允许偏向检查及频率1孔的中心位置≯5cm用经纬仪检查纵横方向2孔径≮设计桩径检孔器检查3倾斜度直桩＜0.5/100查灌注前的记录4孔内沉淀土厚度≯5cm查灌注前的记录5钢筋骨架底面高程±5cm查灌注前的记录6砼强度(Mpa)在合格内JBJ107－872...
