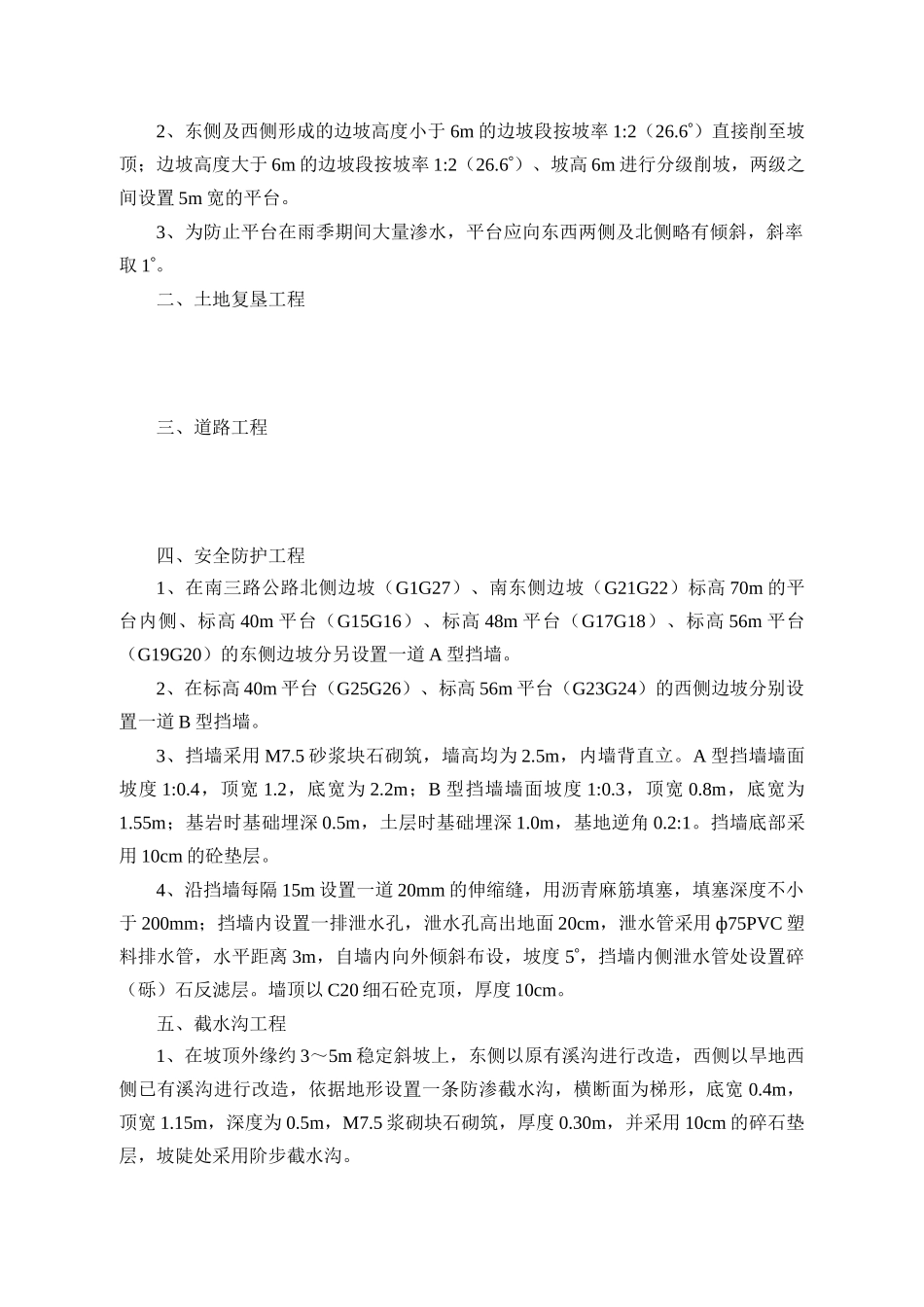

龙山建筑石料用灰岩矿矿山地质环境治理项目施工组织设计年月日第一章编制依据1.1《涡阳县龙山建筑石料用灰岩矿矿山地质环境治理项目施工招标文件；1.2《涡阳县龙山建筑石料用灰岩矿矿山地质环境治理项目设计图纸》；1.3《建筑边坡工程技术规范》（GB50330-2002）；1.4《建筑地基基础设计规范》（GB50007—2002）；1.5《砌体工程施工质量验收规范》（GB50203-2002）1.6《公路工程技术标准》（JTJ801-2003）；1.7《滑坡防治工程设计与施工技术规范》（DZ/T0219-2006）1.8《混凝土结构工程施工及验收规范》（GB50204-92）；1.9《工程测量规范》（GB50026-2007）；1.10《崩塌、滑坡、泥石流监测规范》（DZ/T0221-2006）1.11国家现行有关其他施工验收规范、操作规程及技术标准。第二章工程概况2.1工程简介2.1.1工程地理位置及现状本建筑石料用灰岩矿治理工程位于亳州市涡阳县龙山建筑石料用灰岩矿矿区北段，交通便利。总治理面积161046.52m2(约241.57亩)，治理区段主要分三块，地块1清理废石复垦为主、地块2回填废石及根植土复垦为主、地块3边坡治理绿化为主及周边的植被绿化和防护带，平面形态不规则，纵长约500m，宽约350m，低位标高约16m，高位标高约58m，现状稳定性较差。2.1.2设计要求及工程规模本着“以人为本、标本兼治”的原则，充分考虑合理开发利用土地及土石方合理利用等因素，综合确定分级削坡清除滑坡体+新形成的道路防护、防护拦网+截、排水沟+土地复垦+加强监测的治理方案。一、边坡治理工程1、以+16.00m为起点标高，对南三路南侧边坡按三级进行削坡，第一级边坡按坡率1:2（26.6），坡高8m，平台宽5m，第二级边坡按坡率1:2（26.6），直接削坡标高30m，坡高6m；然后形成第三级大平台，平台标高30m，平台宽6～8m，第三级边坡按坡率1:2（26.6），坡高6m，直接削至坡顶。2、东侧及西侧形成的边坡高度小于6m的边坡段按坡率1:2（26.6）直接削至坡顶；边坡高度大于6m的边坡段按坡率1:2（26.6）、坡高6m进行分级削坡，两级之间设置5m宽的平台。3、为防止平台在雨季期间大量渗水，平台应向东西两侧及北侧略有倾斜，斜率取1。二、土地复垦工程三、道路工程四、安全防护工程1、在南三路公路北侧边坡（G1G27）、南东侧边坡（G21G22）标高70m的平台内侧、标高40m平台（G15G16）、标高48m平台（G17G18）、标高56m平台（G19G20）的东侧边坡分另设置一道A型挡墙。2、在标高40m平台（G25G26）、标高56m平台（G23G24）的西侧边坡分别设置一道B型挡墙。3、挡墙采用M7.5砂浆块石砌筑，墙高均为2.5m，内墙背直立。A型挡墙墙面坡度1:0.4，顶宽1.2，底宽为2.2m；B型挡墙墙面坡度1:0.3，顶宽0.8m，底宽为1.55m；基岩时基础埋深0.5m，土层时基础埋深1.0m，基地逆角0.2:1。挡墙底部采用10cm的砼垫层。4、沿挡墙每隔15m设置一道20mm的伸缩缝，用沥青麻筋填塞，填塞深度不小于200mm；挡墙内设置一排泄水孔，泄水孔高出地面20cm，泄水管采用ф75PVC塑料排水管，水平距离3m，自墙内向外倾斜布设，坡度5，挡墙内侧泄水管处设置碎（砾）石反滤层。墙顶以C20细石砼克顶，厚度10cm。五、截水沟工程1、在坡顶外缘约3～5m稳定斜坡上，东侧以原有溪沟进行改造，西侧以旱地西侧已有溪沟进行改造，依据地形设置一条防渗截水沟，横断面为梯形，底宽0.4m，顶宽1.15m，深度为0.5m，M7.5浆砌块石砌筑，厚度0.30m，并采用10cm的碎石垫层，坡陡处采用阶步截水沟。2、每级平台内侧设置排水沟，第四级、第五级、第六级边坡坡面设置纵向排水沟，宽0.3m，深0.3m，M7.5浆砌块石砌筑，厚度0.30m。纵向排水沟与标高56m平台排水沟相交处分别设置一处消力池，消力池规格为长2m，宽1.5m，深1m，采用C20现浇混凝土砌筑。3、坡脚排水沟，宽0.5m，深0.6m，M7.5浆砌块石砌筑，厚度0.30m。六、平台、坡面及四边绿化工程1、标高64m、70m、76m平台，在距离平台外侧边缘0.6m处设置直立浆砌块石挡墙，挡墙高为60cm，宽为40cm，底部设置一排泄水孔，泄水孔采用ф75mm的PVC管，墙顶采用10cm厚的C20细石砼克顶。平台的挡土墙内侧回填种植土，回填高度50cm，中间种植灌木，种植间距为2m，平台回填土外侧和内侧种植爬山虎等藤本植...
