塑料外壳式断路器DZ20系列使用说明书VIP免费

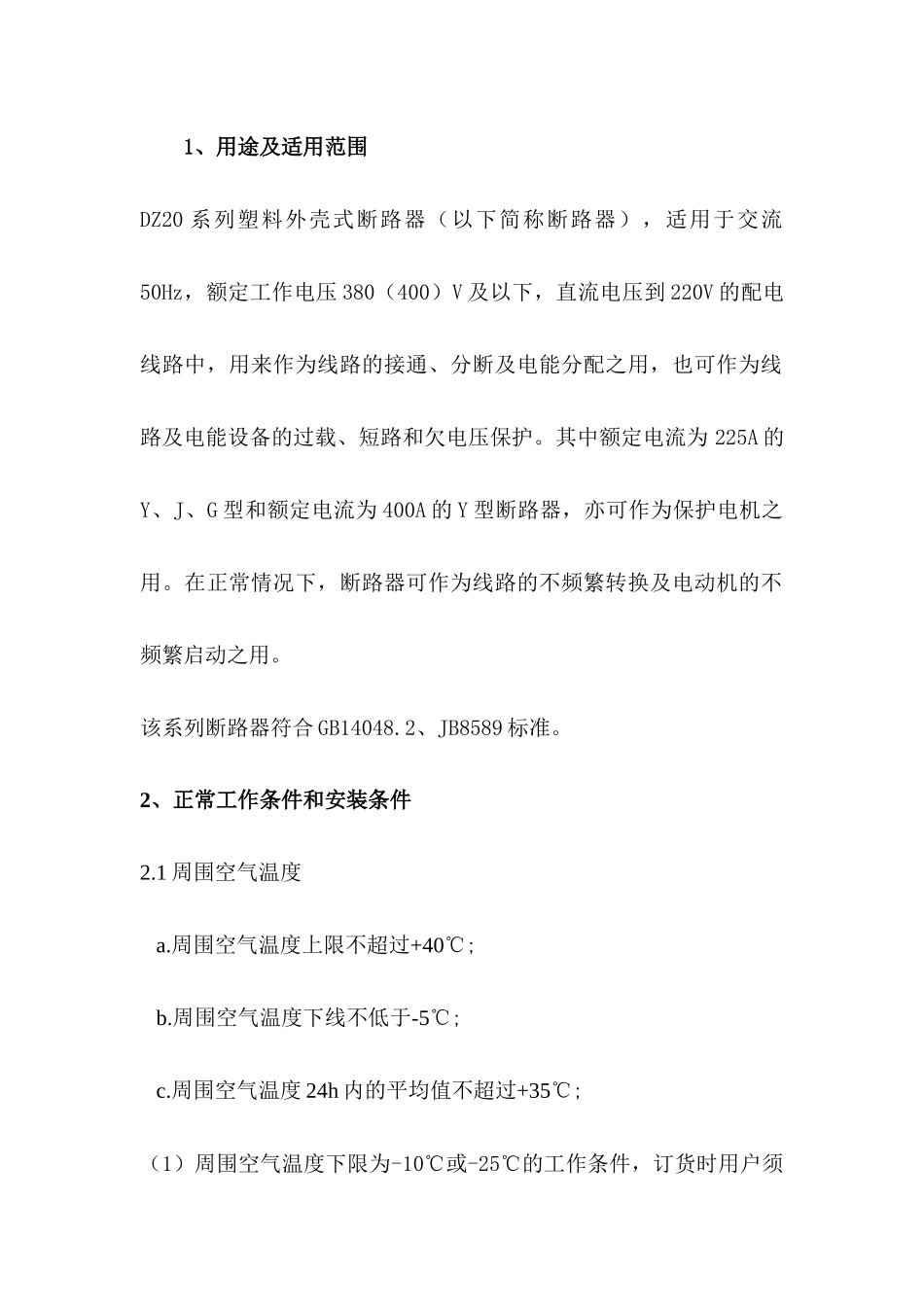

塑料外壳式断路器DZ20系列使用说明书_第1页
1/11

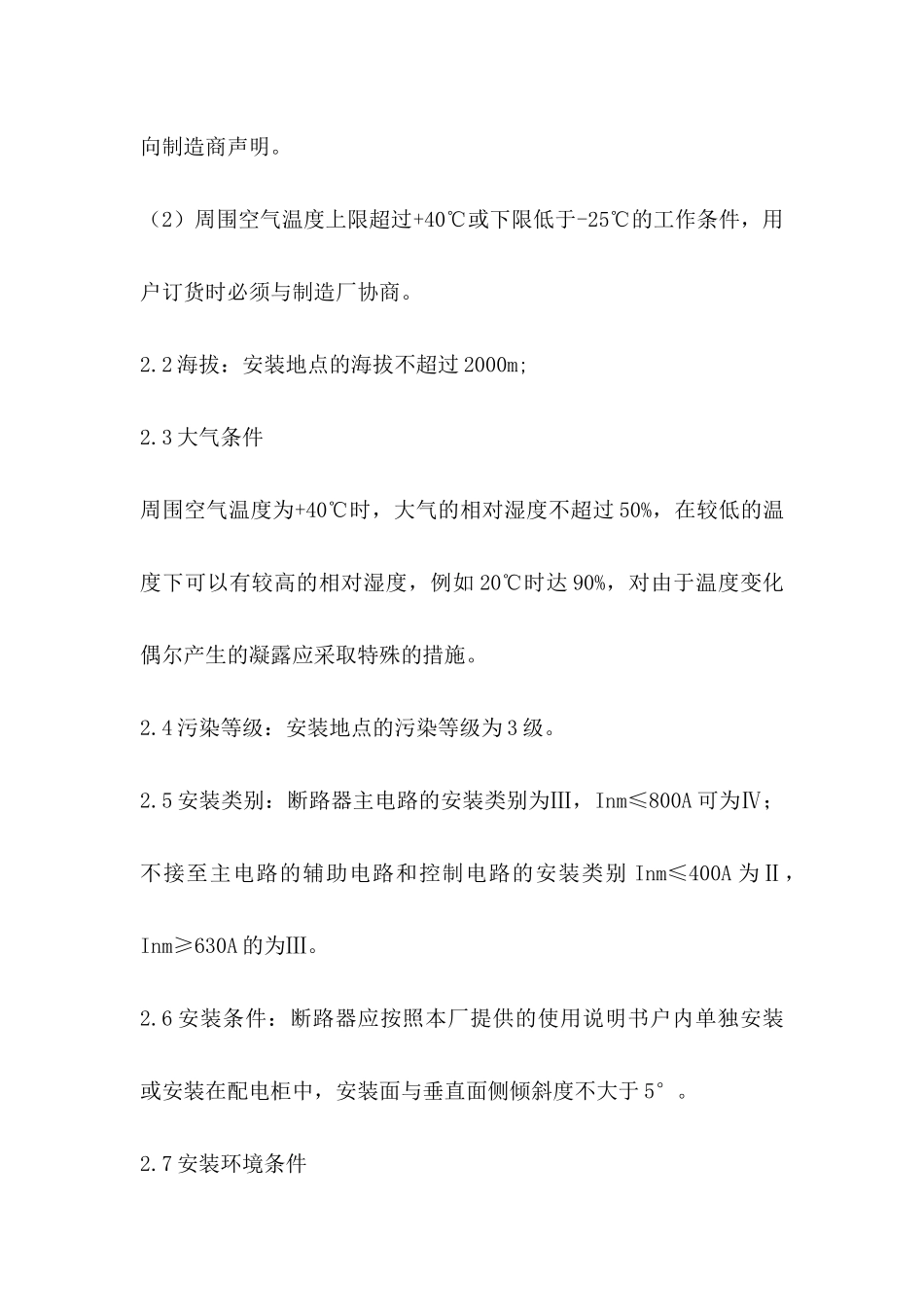

塑料外壳式断路器DZ20系列使用说明书_第2页
2/11

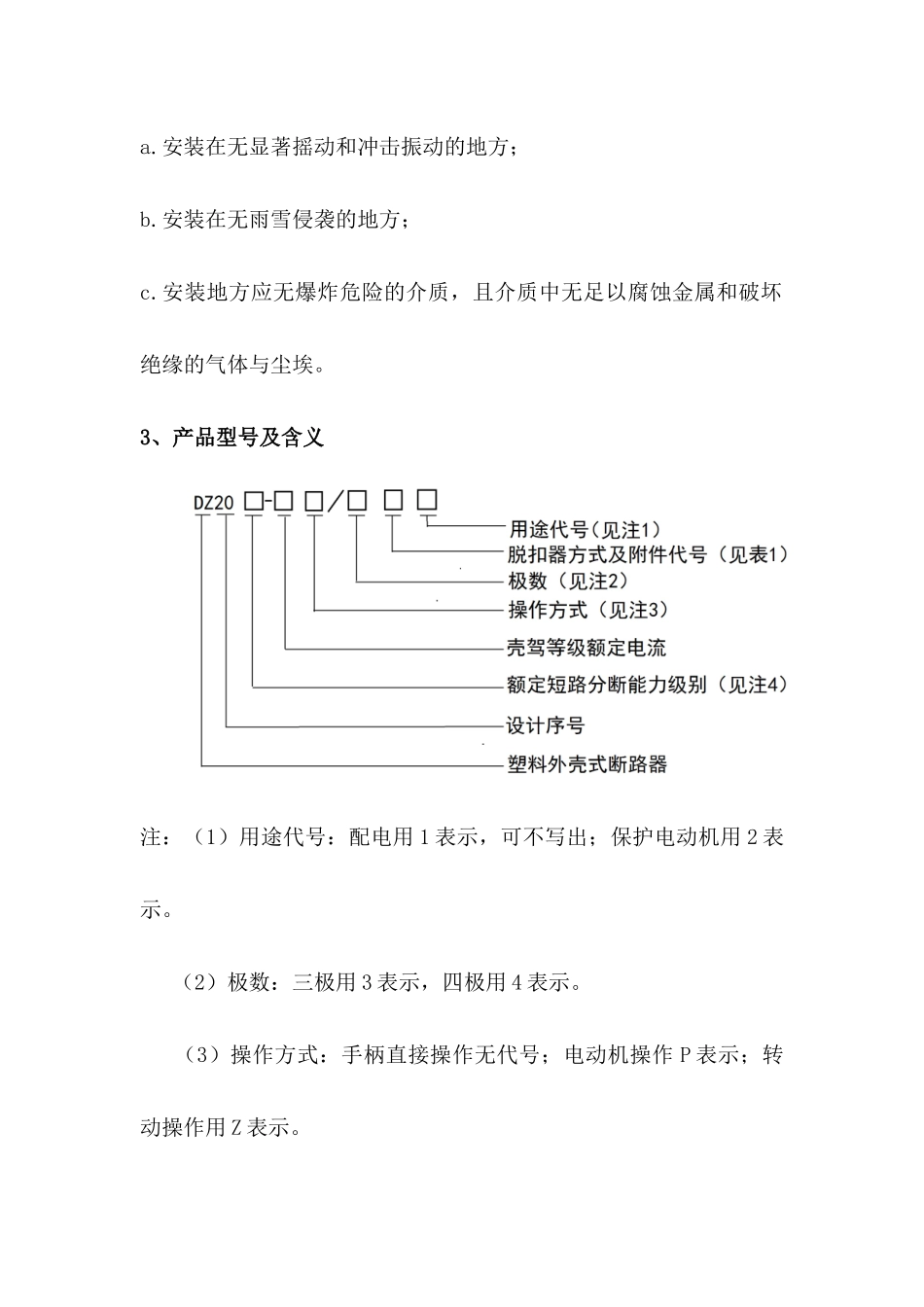

塑料外壳式断路器DZ20系列使用说明书_第3页
3/11
1、用途及适用范围DZ20系列塑料外壳式断路器(以下简称断路器),适用于交流50Hz,额定工作电压380(400)V及以下,直流电压到220V的配电线路中,用来作为线路的接通、分断及电能分配之用,也可作为线路及电能设备的过载、短路和欠电压保护。其中额定电流为225A的Y、J、G型和额定电流为400A的Y型断路器,亦可作为保护电机之用。在正常情况下,断路器可作为线路的不频繁转换及电动机的不频繁启动之用。该系列断路器符合GB14048.2、JB8589标准。2、正常工作条件和安装条件2.1周围空气温度a.周围空气温度上限不超过+40℃;b.周围空气温度下线不低于-5℃;c.周围空气温度24h内的平均值不超过+35℃;(1)周围空气温度下限为-10℃或-25℃的工作条件,订货时用户须向制造商声明。(2)周围空气温度上限超过+40℃或下限低于-25℃的工作条件,用户订货时必须与制造厂协商。2.2海拔:安装地点的海拔不超过2000m;2.3大气条件周围空气温度为+40℃时,大气的相对湿度不超过50%,在较低的温度下可以有较高的相对湿度,例如20℃时达90%,对由于温度变化偶尔产生的凝露应采取特殊的措施。2.4污染等级:安装地点的污染等级为3级。2.5安装类别:断路器主电路的安装类别为Ⅲ,Inm≤800A可为Ⅳ;不接至主电路的辅助电路和控制电路的安装类别Inm≤400A为Ⅱ,Inm≥630A的为Ⅲ。2.6安装条件:断路器应按照本厂提供的使用说明书户内单独安装或安装在配电柜中,安装面与垂直面侧倾斜度不大于5°。2.7安装环境条件a.安装在无显著摇动和冲击振动的地方;b.安装在无雨雪侵袭的地方;c.安装地方应无爆炸危险的介质,且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃。3、产品型号及含义注:(1)用途代号:配电用1表示,可不写出;保护电动机用2表示。(2)极数:三极用3表示,四极用4表示。(3)操作方式:手柄直接操作无代号;电动机操作P表示;转动操作用Z表示。附件种类代号脱扣器类别附件种类代号脱扣器类别附件种类代号脱扣器类别(4)短路分断能力级别:C-经济型,Y-一般型,J-较高型,G-最高型表1脱扣器方式及附件代号欠电压脱扣器分励脱扣器辅助触头分励脱扣器欠电压脱扣器二组辅助触头不带附件分励脱扣器瞬间脱扣器230240250260200210复式脱扣器330340350360300310辅助触头欠电压脱扣器分励脱扣器报警触头辅助触头报警触头欠电压脱扣器报警触头分励脱扣器辅助触头报警触头分励脱扣器欠电压脱扣器报警触头瞬时脱扣器270218228238248258复式脱扣器370318328338348358二组辅助触头报警触头辅助触头欠电压脱扣器报警器报警触头辅助触头瞬时脱扣器268278208220复式脱扣器3683783083204、技术参数及性能4.1主电路的额定值和极限值本系列断路器的额定绝缘电压Ui为690V,额定工作电压Ue至380(400)V,额定频率50Hz,其它额定值见表2。表2断路器额定值壳架等级额定电流InmA约定发热电流IthA短路分断能力级别短路分断能力KA(有效值)额定电流InAIcu/cos∮Ics/cos∮100100Y18/0.314/0.3016、20、25、32、40、50、63、80、100、(125、160)J35/0.2518/0.30G100/0.250/0.25160160C12/0.30—225225Y25/0.2519/0.30100、125、160、180、200、225(250)J42/0.2525/0.25G100/0.2050/0.25250250C15/0.30—400400C20/0.30—200、250、315、350、400400400Y30/0.2523/0.25200、250、315、350、400J42/0.2525/0.25G100/0.2052/0.25630630C20/0.30—400、500、630Y30/0.2523/0.25J50/0.2525/0.2512501250Y50/0.2530/0.25630、800、1000、1250J65/0.2032.5/0.254.2控制电路的额定电压见表3表3控制电路的额定电压类型额定电压VAC50HzDC分励脱扣器Us220、380110、220欠压脱扣器Ue220、380110、220电动机构Us220、380110、2204.3辅助电路的技术参数及性能4.3.1辅助触头(报警触头)的额定值见表4表4辅助触头额定值约定发热电流值IthA额定绝缘电压UiV额定工作电流IeA试用的断路器AC380VDC220V13800.30.15作报警触头用33800.40.15Inm≤250A638030.2Inm≥400A4.3.2辅助触头(报警触头)的非正常接通与分断能力见表5表5辅助触头的非正常接通与分断能力使用类别接通分断操作频率和循环次数I/IeU/Uecos∮T0.95msI/IeU/Uecos∮T0.95ms循环...
