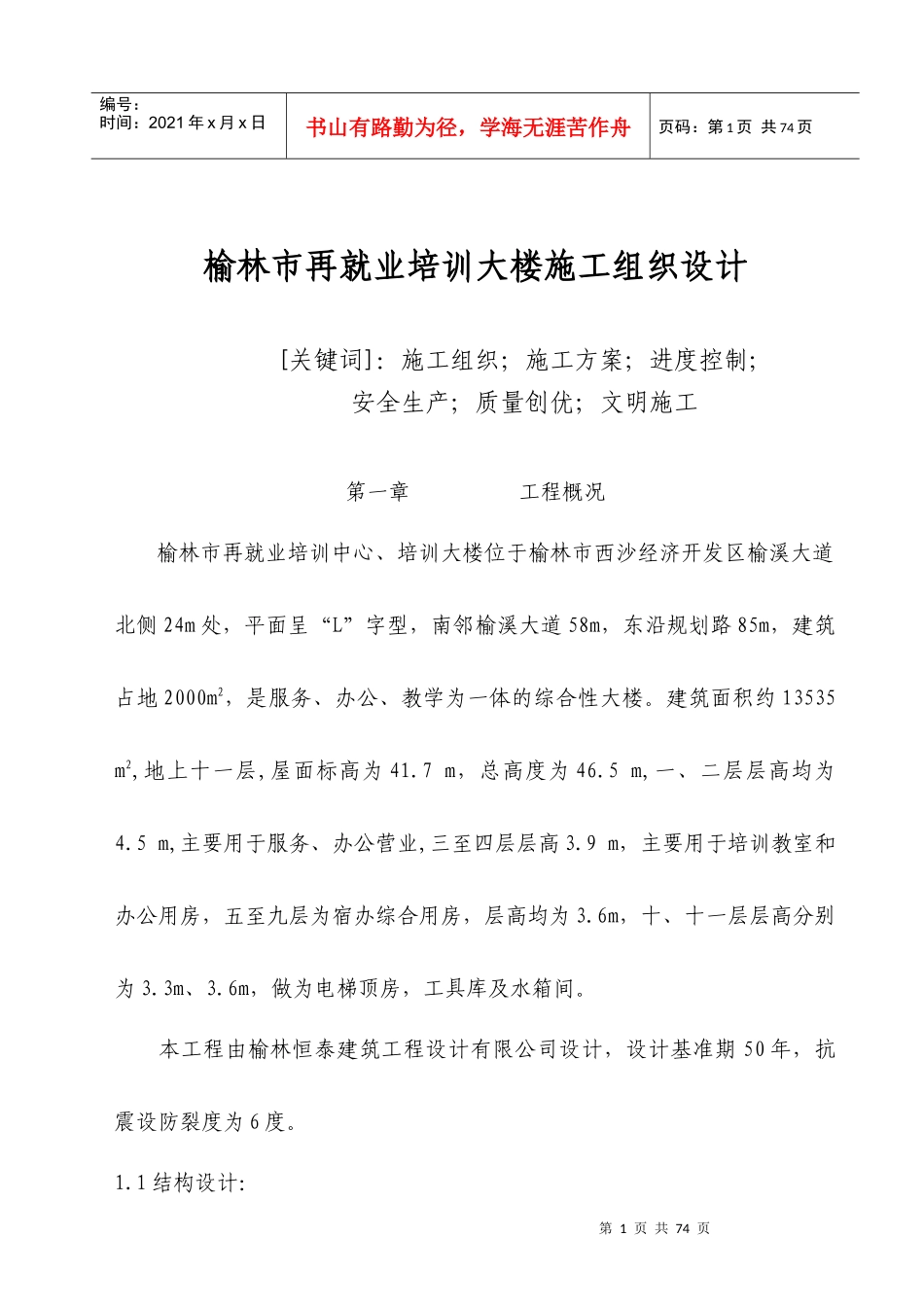

第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共74页榆林市再就业培训大楼施工组织设计[关键词]：施工组织；施工方案；进度控制；安全生产；质量创优；文明施工第一章工程概况榆林市再就业培训中心、培训大楼位于榆林市西沙经济开发区榆溪大道北侧24m处，平面呈“L”字型，南邻榆溪大道58m，东沿规划路85m，建筑占地2000m2，是服务、办公、教学为一体的综合性大楼。建筑面积约13535m2,地上十一层,屋面标高为41.7m，总高度为46.5m,一、二层层高均为4.5m,主要用于服务、办公营业,三至四层层高3.9m，主要用于培训教室和办公用房，五至九层为宿办综合用房，层高均为3.6m，十、十一层层高分别为3.3m、3.6m，做为电梯顶房，工具库及水箱间。本工程由榆林恒泰建筑工程设计有限公司设计，设计基准期50年，抗震设防裂度为6度。1.1结构设计：第2页共74页第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共74页依据地质勘测公司的地质勘察报告，地耐力按FK＝280kpa进行计算。地基采用天然地基大开挖后用砂石垫层处理，砂石垫层底标高一区为-7.600，厚度3500宽出外轴线2.5m，二层砂石垫层底标高-6.600,厚度2500宽出外轴线2.2m。主要结构用材：砼：基础垫层C15；基础梁板C30，一区五层以下框架结构为C30，五层以上框架结构为C25，二区四层以下框架结构为C30，四层以上框架结构为C25，其余砌体构造柱、过梁无为C20。钢筋：HPB235级（I级）钢筋，HRB335级（II级）钢筋。1.充墙±0.000以下电梯井道均采用Mu10普通机砖，M10水泥砂浆±0.000以上外墙围护采用非承重大孔空心砖，内墙壁除卫生间外均采用加气砼砌块，卫生间120厚墙采用实心粘土砖，砂浆强度等级：±0.000以下采用M10水泥砂浆，±0.000以上采用M5混合砂浆砌筑。1.2装饰标准：第3页共74页第2页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共74页外墙面：二、二层均为花岗饰面，其余外墙饰面砖。内墙面：门厅采汉白玉饰面、卫生间水泥砂浆打底，贴内墙面砖、其余房间水泥砂浆打底压光涂白色亚光内墙环保乳胶漆。楼地面：门厅、大厅、电梯前室采用花岗岩，其余均为地砖。屋面：1：6水泥焦渣找坡层→100厚聚苯乙烯泡沫板保温层→25厚1：3水泥砂浆找平层→2厚复合高分子自粘防水卷材防水→25厚1：3水泥砂浆加建筑胶找平层→10厚地砖面层。顶棚：一、二层及走道采用纸面石膏板，卫生间为粘贴铝塑板天棚，其余为水泥砂浆抹面环保乳胶漆。门窗：防火门、铝合金门与铝合金窗。1.3水、暖、电设计：该工程水、暖、电、消防设施齐全，给水管采用薄壁不锈钢管，排水管采用PVC塑料管，配电系统为TN—S系统，近处作重复接地，电话、有线电视、可视门铃、网通设施设计齐全完善。第4页共74页第3页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共74页第二章编制依据2.1建设单位提供的资料2.1.1招标文件及补充文件2.1.2榆林市再就业培训总平面图2.1.3榆林市再就业培训中心大楼施工图2.2国家有关规范和规程2.2.1建设工程质量管理监督法规文件及监理程序2.2.2国家建筑工程施工及验收规范a.土方与爆破工程施工及验收规范b.地基与砼基础工程施工及验收规范c.砖石工程施工及验收规范d.建筑抗震设计及施工规范e.地面及楼面工程施工及验收规范f.屋面工程施工及验收规范g.砼结构工程施工及验收规范h.02系列结构标准设计图集与03G-101-1钢筋砼结构施工图平面整体表示第5页共74页第4页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共74页方法制图规则和构造详图i.建筑工程验收标准j.电气装置安装工程施工及验收规范k.建筑电气安装工程质量检验评定标准l.建筑电气通用图集m.建筑设备施工安装图集n.暖卫工程施工及验收规范o.建筑排水用硬质聚氯乙烯管道工程设计,施工及验收规范2.2.3榆林地区有关气象数据及水．电源条件2.2.榆林地区冬期施工期的规律2.2.6施工图纸要求有关建筑工程现行标准图集2.3编制说明本施工组织设计在编制过程中,充分考虑了本工程特点,有关规范要求和我公司内部管理规章要求,以及公司曾经施...
