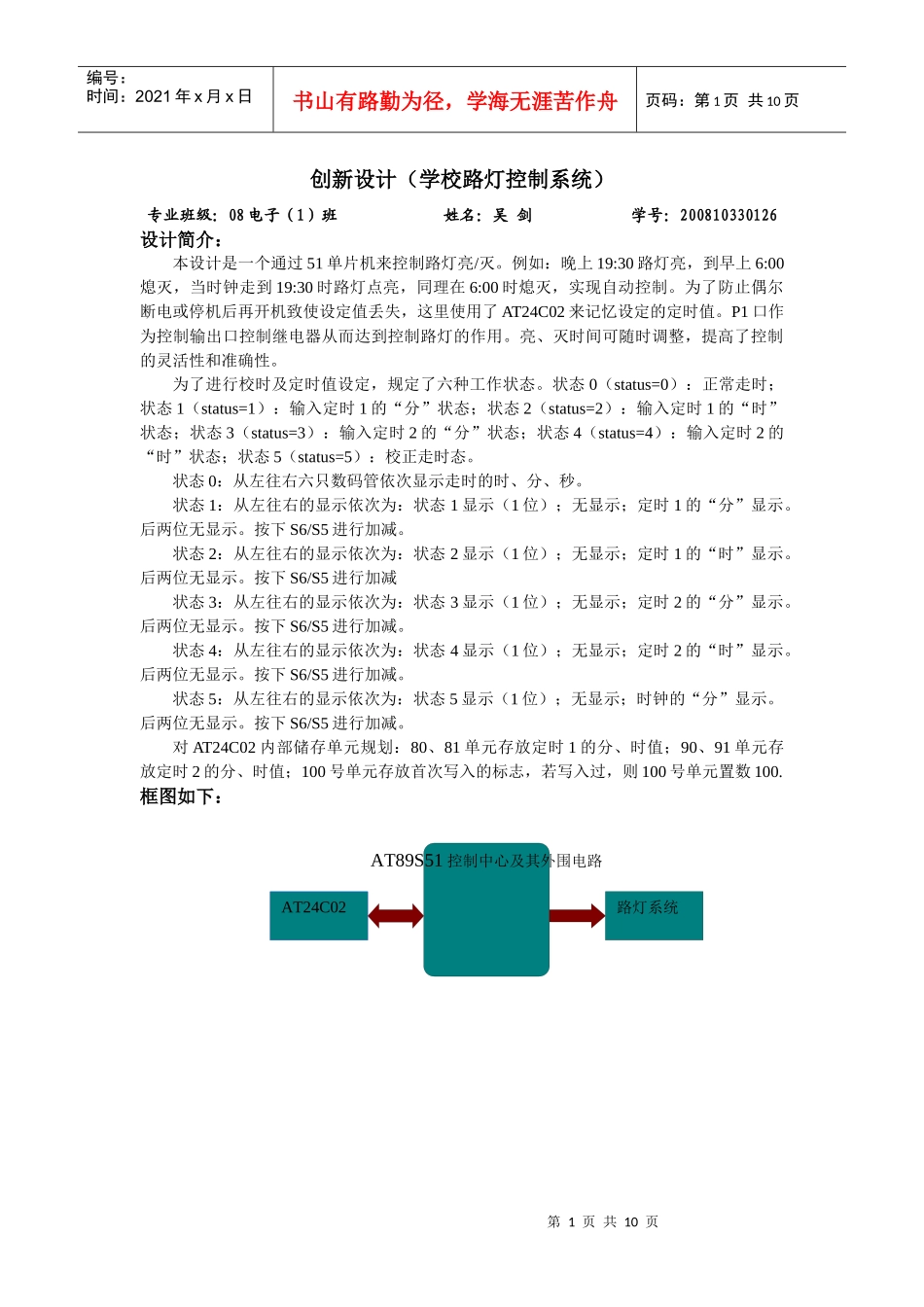

第1页共10页AT89S51控制中心及其外围电路路灯系统AT24C02编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页创新设计（学校路灯控制系统）专业班级：08电子（1）班姓名：吴剑学号：200810330126设计简介：本设计是一个通过51单片机来控制路灯亮/灭。例如：晚上19:30路灯亮，到早上6:00熄灭，当时钟走到19:30时路灯点亮，同理在6:00时熄灭，实现自动控制。为了防止偶尔断电或停机后再开机致使设定值丢失，这里使用了AT24C02来记忆设定的定时值。P1口作为控制输出口控制继电器从而达到控制路灯的作用。亮、灭时间可随时调整，提高了控制的灵活性和准确性。为了进行校时及定时值设定，规定了六种工作状态。状态0（status=0）：正常走时；状态1（status=1）：输入定时1的“分”状态；状态2（status=2）：输入定时1的“时”状态；状态3（status=3）：输入定时2的“分”状态；状态4（status=4）：输入定时2的“时”状态；状态5（status=5）：校正走时态。状态0：从左往右六只数码管依次显示走时的时、分、秒。状态1：从左往右的显示依次为：状态1显示（1位）；无显示；定时1的“分”显示。后两位无显示。按下S6/S5进行加减。状态2：从左往右的显示依次为：状态2显示（1位）；无显示；定时1的“时”显示。后两位无显示。按下S6/S5进行加减状态3：从左往右的显示依次为：状态3显示（1位）；无显示；定时2的“分”显示。后两位无显示。按下S6/S5进行加减。状态4：从左往右的显示依次为：状态4显示（1位）；无显示；定时2的“时”显示。后两位无显示。按下S6/S5进行加减。状态5：从左往右的显示依次为：状态5显示（1位）；无显示；时钟的“分”显示。后两位无显示。按下S6/S5进行加减。对AT24C02内部储存单元规划：80、81单元存放定时1的分、时值；90、91单元存放定时2的分、时值；100号单元存放首次写入的标志，若写入过，则100号单元置数100.框图如下：第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页电路图如下：P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78RST/VPD9P3.0/RXD10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.5/T115P3.6/WR16XTAL217XTAL118P3.7/RD19VSS20VCC21P0.022P0.123P0.224P0.325P0.426P0.527P0.628P0.729EA/VPP30ALE/PROG31PSEN32P2.733P2.634P2.535P2.436P2.337P2.238P2.139P2.040R1R2]R3R4R5R6R7R812Y1XTALGND20pFC120pFC2LEDaLEDbLEDcLEDdLEDeLEDfLEDgLEDdpS1S2S3S4S5S6GND10pFCrestVCC10KLED1LED2LED3LED4LED5LED6A0A1A2SCLWCGNDVCCSDAU2AT24C02GNDVCC10K10KSDASCLSCLSDAabcdefgVCCled1led2led3led4led5led6LEDaLEDbLEDcLEDdLEDeLEDfLEDgOUTPUT第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页源程序如下：#include#defineucharunsignedchar#defineuintunsignedintucharcodeSEG7[10]={0xa0,0xbe,0x62,0x2a,0x3c,0x29,0x21,0xba,0x20,0x28};/*共阳*/ucharcodeACT[4]={0xbf,0xdf,0xef,0x7f,0xfd,0xfe};sbitoutput=P1^0;#defineINC_KEY0xfb//S6按下#defineDEC_KEY0xf7//S5按下#defineOK_KEY0xef//S4按下#defineSTATUS_KEY0xdf//S3按下ucharstatus;uchardeda,sec,min,hour;ucharset1_dat[2],set2_dat[2];bitset1_flag,set2_flag;sbitSDA=P2^0;sbitSCL=P2^1;staticuchartime_cnt;staticbitbit_flag;voiddelay_icc(intn){inti;for(i=1;i
