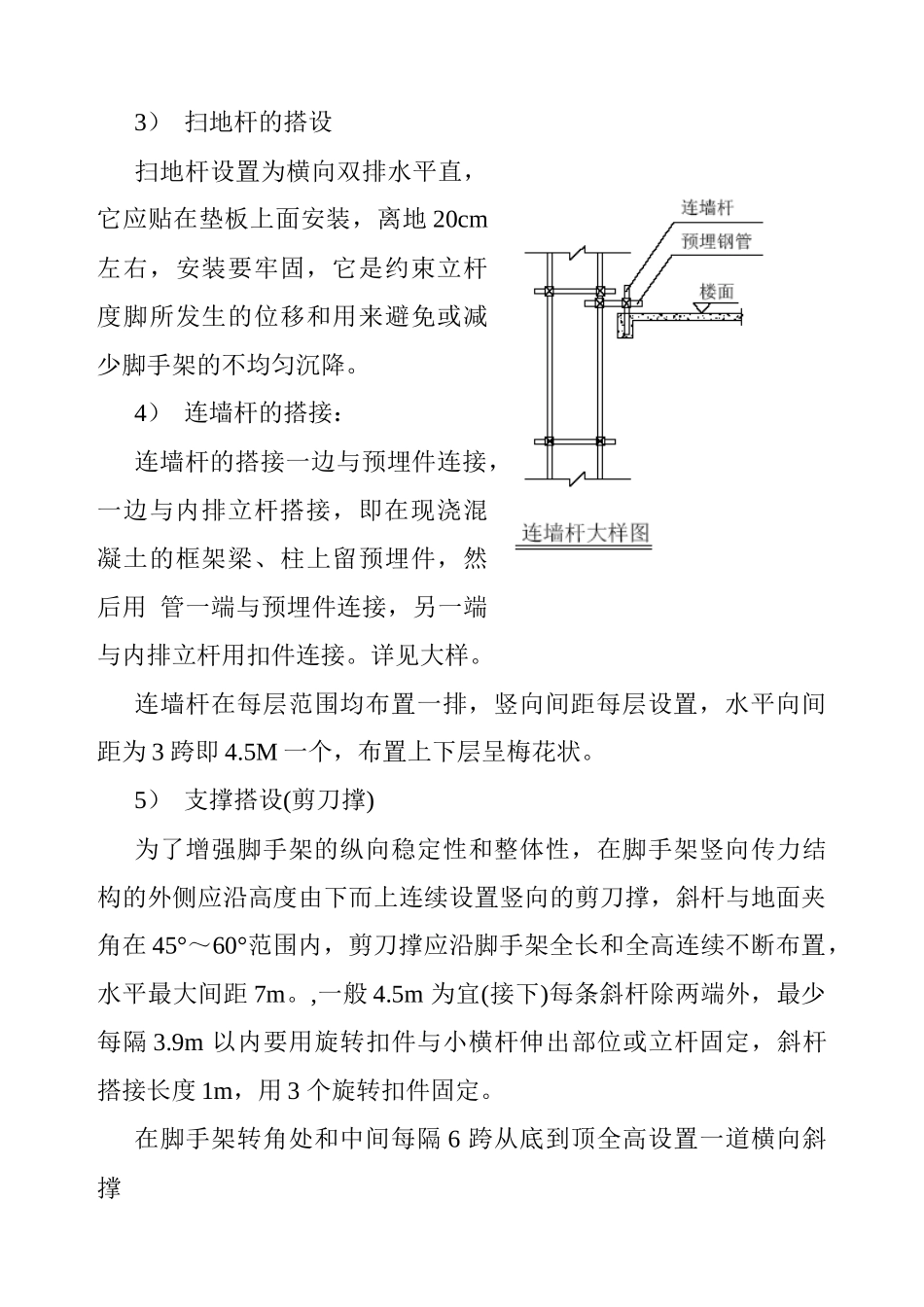

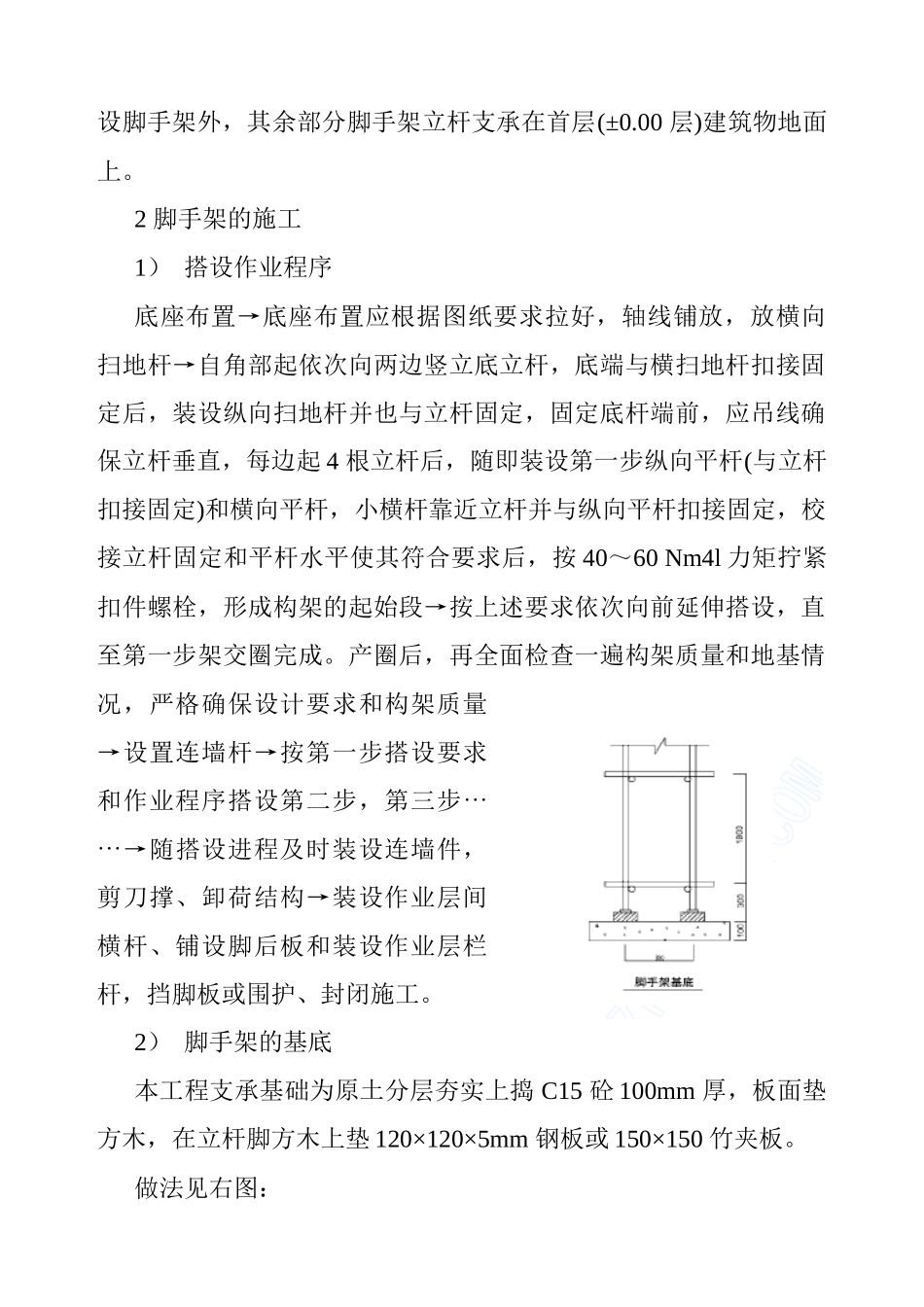

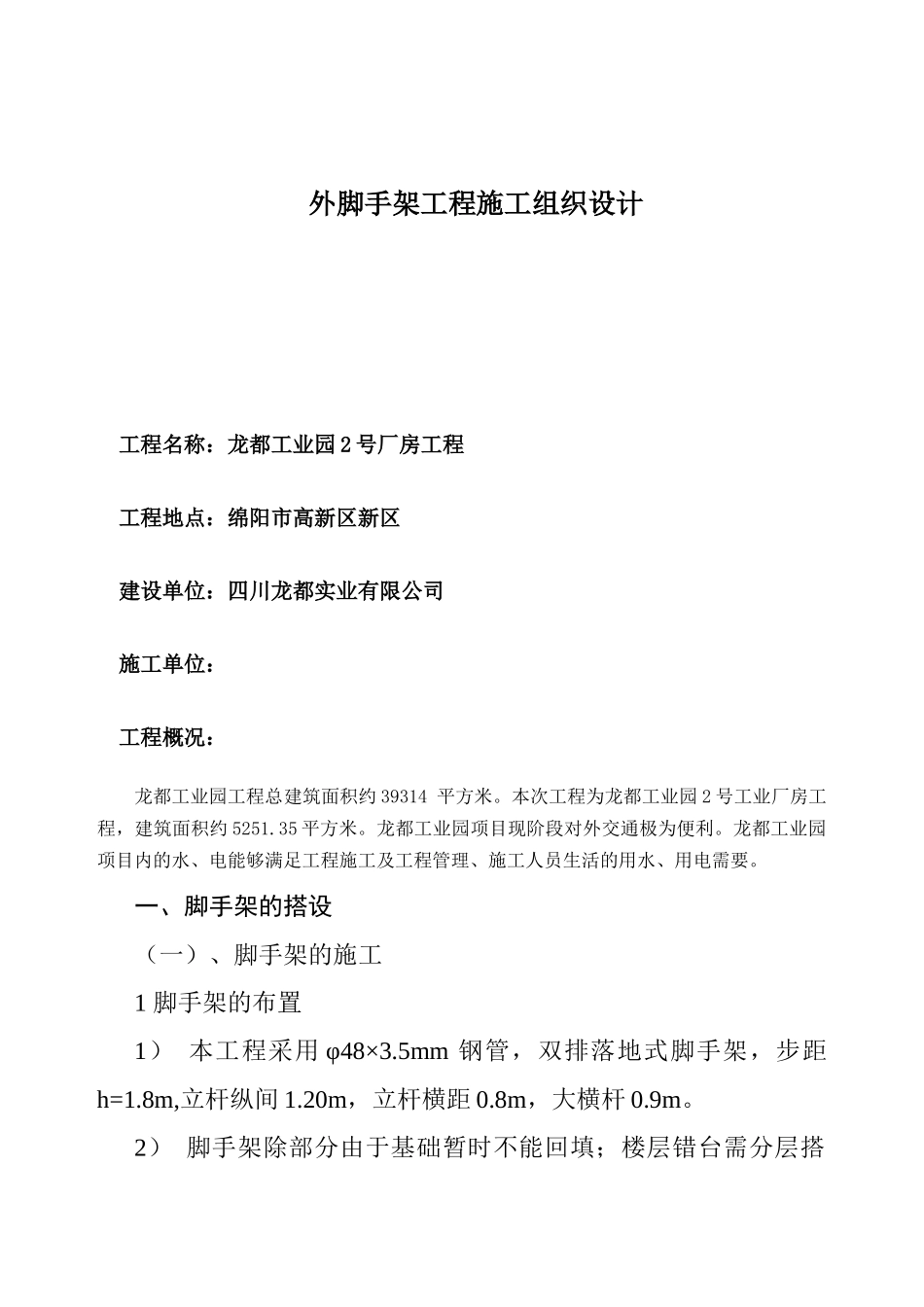

外脚手架工程施工组织设计工程名称：龙都工业园2号厂房工程工程地点：绵阳市高新区新区建设单位：四川龙都实业有限公司施工单位：工程概况：龙都工业园工程总建筑面积约39314平方米。本次工程为龙都工业园2号工业厂房工程，建筑面积约5251.35平方米。龙都工业园项目现阶段对外交通极为便利。龙都工业园项目内的水、电能够满足工程施工及工程管理、施工人员生活的用水、用电需要。一、脚手架的搭设（一）、脚手架的施工1脚手架的布置1）本工程采用φ48×3.5mm钢管，双排落地式脚手架，步距h=1.8m,立杆纵间1.20m，立杆横距0.8m，大横杆0.9m。2）脚手架除部分由于基础暂时不能回填；楼层错台需分层搭设脚手架外，其余部分脚手架立杆支承在首层(±0.00层)建筑物地面上。2脚手架的施工1）搭设作业程序底座布置→底座布置应根据图纸要求拉好，轴线铺放，放横向扫地杆→自角部起依次向两边竖立底立杆，底端与横扫地杆扣接固定后，装设纵向扫地杆并也与立杆固定，固定底杆端前，应吊线确保立杆垂直，每边起4根立杆后，随即装设第一步纵向平杆(与立杆扣接固定)和横向平杆，小横杆靠近立杆并与纵向平杆扣接固定，校接立杆固定和平杆水平使其符合要求后，按40～60Nm4l力矩拧紧扣件螺栓，形成构架的起始段→按上述要求依次向前延伸搭设，直至第一步架交圈完成。产圈后，再全面检查一遍构架质量和地基情况，严格确保设计要求和构架质量→设置连墙杆→按第一步搭设要求和作业程序搭设第二步，第三步⋯→随搭设进程及时装设连墙件，⋯剪刀撑、卸荷结构→装设作业层间横杆、铺设脚后板和装设作业层栏杆，挡脚板或围护、封闭施工。2）脚手架的基底本工程支承基础为原土分层夯实上捣C15砼100mm厚，板面垫方木，在立杆脚方木上垫120×120×5mm钢板或150×150竹夹板。做法见右图：3）扫地杆的搭设扫地杆设置为横向双排水平直，它应贴在垫板上面安装，离地20cm左右，安装要牢固，它是约束立杆度脚所发生的位移和用来避免或减少脚手架的不均匀沉降。4）连墙杆的搭接：连墙杆的搭接一边与预埋件连接，一边与内排立杆搭接，即在现浇混凝土的框架梁、柱上留预埋件，然后用管一端与预埋件连接，另一端与内排立杆用扣件连接。详见大样。连墙杆在每层范围均布置一排，竖向间距每层设置，水平向间距为3跨即4.5M一个，布置上下层呈梅花状。5）支撑搭设(剪刀撑)为了增强脚手架的纵向稳定性和整体性，在脚手架竖向传力结构的外侧应沿高度由下而上连续设置竖向的剪刀撑，斜杆与地面夹角在45°～60°范围内，剪刀撑应沿脚手架全长和全高连续不断布置，水平最大间距7m。,一般4.5m为宜(接下)每条斜杆除两端外，最少每隔3.9m以内要用旋转扣件与小横杆伸出部位或立杆固定，斜杆搭接长度1m，用3个旋转扣件固定。在脚手架转角处和中间每隔6跨从底到顶全高设置一道横向斜撑6）纵向结构①纵向的布置：本工程为双排落地式脚手架，单立杆间距1.2m内外两排间距0.8m。②立杆的误差控制为了防止立杆偏斜而承受过大的偏心力，需对立杆的垂直偏差程度进行控制，并实行双控。③在脚手架的高度段H内，立杆的全部垂直差绝对值为小于100mm。④在脚手架的高度段H内，立杆偏差的相对值小于H/400。7）横向结构横向承力结构是由立杆和短横杆组成的横向结构。它是脚手架直接承受和传递垂直荷载的部分，是脚手架的受力主体。横向承力结构中心点是指大横杆、短横杆与立杆的交点。应具有足够的强度，即具有传递剪力的能力，能资将作业层承受的荷载通过立杆可靠地传递到基础上。所以在使用过程的任何情况下均不得拆除贴近立杆的短横杆。本工程要求短横杆的垂直距离(步高h)为1.8m。在施工中需留门口的地方两边必须加上人字形斜撑杆，斜撑杆与地面夹角60°。8）作业层上料作业层桥宽1.8m，踏板用18mm厚、夹板横设纵向满铺，做到严密、牢固、铺平、铺稳、铺实，不得超过50mm的间隙。施工作业层脚手板应满铺。作业层下面要留一层脚手板作为防护层。施工时，作业层升高一层，则把下面一层脚手板倒到上面作为作业层的脚手板，两层交错上升。对头铺设的脚手板，在每块脚手板两端下面均要有小横杆,离板端的距离等于15mm，小横杆应放正、绑牢。搭接铺设的脚...
