建筑给水排水课程设计任务书与指导书VIP免费

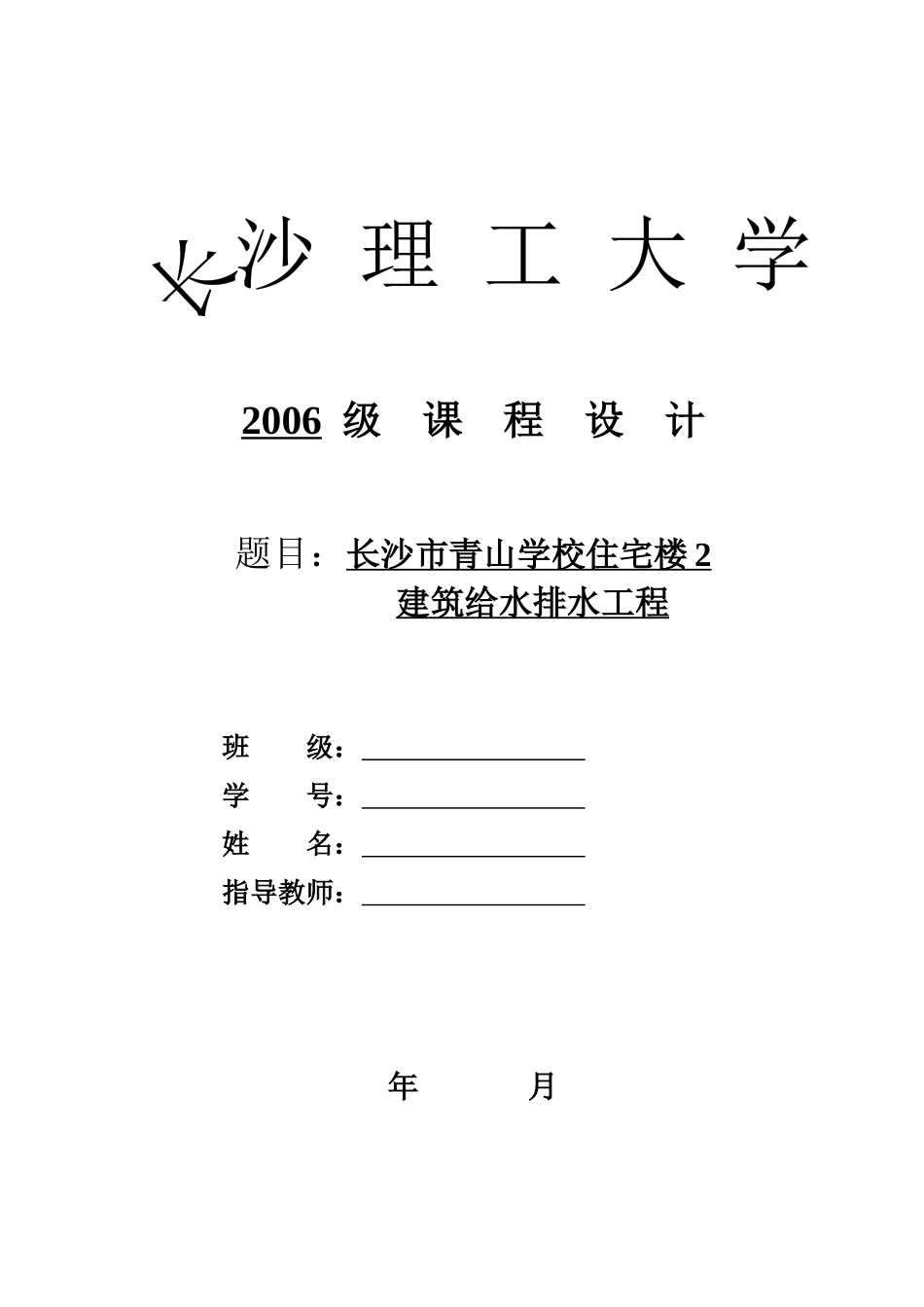

2006级课程设计题目：长沙市青山学校住宅楼1建筑给水排水工程班级：学号：姓名：指导教师：年月2006级课程设计题目：长沙市青山学校住宅楼2建筑给水排水工程班级：学号：姓名：指导教师：年月《建筑给水排水工程》课程设计任务书一、目的和要求1、加深理解和巩固《建筑给水排水工程》所讲授的内容。2、掌握建筑给水排水的布置、设计及计算的步骤、方法和内容。3、提高建筑给水排水的设计计算及绘图能力。4、熟悉并能应用一些常用的设计规范、手册等资料。5、培养独立的分析问题和解决问题的能力。二、设计题目长沙市青山学校住宅楼1建筑给水排水工程长沙市青山学校住宅楼2建筑给水排水工程三、工程设计依据1、市计委、城建局关于同意该建筑建设的批复2、建筑专业提供的土建设计图纸3、建设单位提供的市政给排水系统4、当地自来水公司的有关政策四、设计资料1、本项目有住宅楼1、2各1幢。其中住宅楼1为7层，住宅楼2为8层，建筑长、宽、高尺寸见图。各卫生器具均不进行热水系统的计算和配管，但定额应按实际条件要求。两建筑物以A轴线对齐，住宅楼2在住宅楼1的东侧，32轴线与1*轴线之间为6m。住宅楼1：3室2厅1厨1卫1盥洗间，层高均为2.8m。厨房内设洗涤池1个（洗涤池类型详见下表）；卫生间内有淋浴喷头、大便器（喷头、大便器类型详见下表）；盥洗间有洗脸盆；阳台有洗衣机。各层功能见图。住宅楼2：3室2厅1厨2卫，层高均为2.8m。厨房内设洗涤池1个；次卫生间内有淋浴喷头、大便器、洗脸盆；主卧卫生间内有浴盆、大便器、洗脸盆；阳台有洗衣机。2、室外自来水管道由东向西通过，距住宅楼1最北边轴线3m，距住宅楼2最北边轴线4.8m，DN500，管中心标高-2.0m，供水压力H=250kPa。室外排水管道DN1000，距住宅楼1最北边轴线5.5m，距住宅楼2最北边轴线7.3m，，埋深3.8m。水文地质资料可收集、参照长沙市有关资料。3、住宅楼的消防用电设备为三级负荷供电。4、天沟或檐沟宽450mm、深500mm、坡向图上为示意，也可按自己的雨水斗的设置方向来确定。5、其他未说明的条件见平面布置图。6、住宅楼1、2的条件如下表所示。五、设计要求各位同学按照给定的符合自己学号的条件进行设计。1、设计说明书：室内给水系统选择、组成、主要设备；室内、室外消防系统的选择、组成；室内、室外排水系统的选择、组成；各组成的材料详细情况。2、建筑给水排水系统计算：用水量计算表；给水、排水（含雨水）、消防水力计算表。3、增压设备和调节构筑物计算及选择。六、设计成果每位学生完成该大楼的扩大初步设计，其成果包括：1、设计说明书及设计计算书1份。2、主要材料、设备表。3、住宅楼1、住宅楼2各层相应位置的给水、排水、消防管道及水箱等设备布置图。其中一层平面图应包括污水、废水和雨水检查井以及化粪池。4、住宅楼1、住宅楼2给水、排水、消防管线系统图。5、住宅楼1、住宅楼2绘制施工详图。（1）住宅楼1卫生间管道布置详图；（2）住宅楼2中：1班14号~23号、2班10号~19号画公用卫生间管道布置详图；（3）住宅楼2中：1班24号~32号、2班1号~9号画主卧卫生间管道布置详图。七、设计时间本课程设计时间为二周，即2007~2008年度第一学期第18~19周。八、指导老师徐学适用各学号住宅楼1的条件学号尾数冷、热水供应情况每户人数厨房卫生间喷头、大便器类型备注1班1供应冷水、热水4单格淋浴喷头、蹲式大便器不进行热水配管和计算（简称不算、配热水）2班32只供应冷水4单格淋浴喷头、蹲式大便器1班2只供应冷水4.5单格淋浴喷头、蹲式大便器2班31供应冷水、热水4.5单格淋浴喷头、蹲式大便器不算、配热水1班3供应冷水、热水4双格淋浴喷头、蹲式大便器2班30只供应冷水4双格淋浴喷头、蹲式大便器不算、配热水1班4只供应冷水4.5双格淋浴喷头、蹲式大便器2班29供应冷水、热水4.5双格淋浴喷头、蹲式大便器不算、配热水1班5供应冷水、热水4单格淋浴喷头、坐式大便器2班28只供应冷水4单格淋浴喷头、坐式大便器不算、配热水1班6只供应冷水4.5单格淋浴喷头、坐式大便器2班27供应冷水、热水4.5单格淋浴喷头、坐式大便器不算、配热水1班7供应冷水、热水4双格淋浴喷头、坐式大便器2班26只供应冷水4双格淋浴喷头、坐式大便器不...
