外墙板构造防水技术交底VIP免费

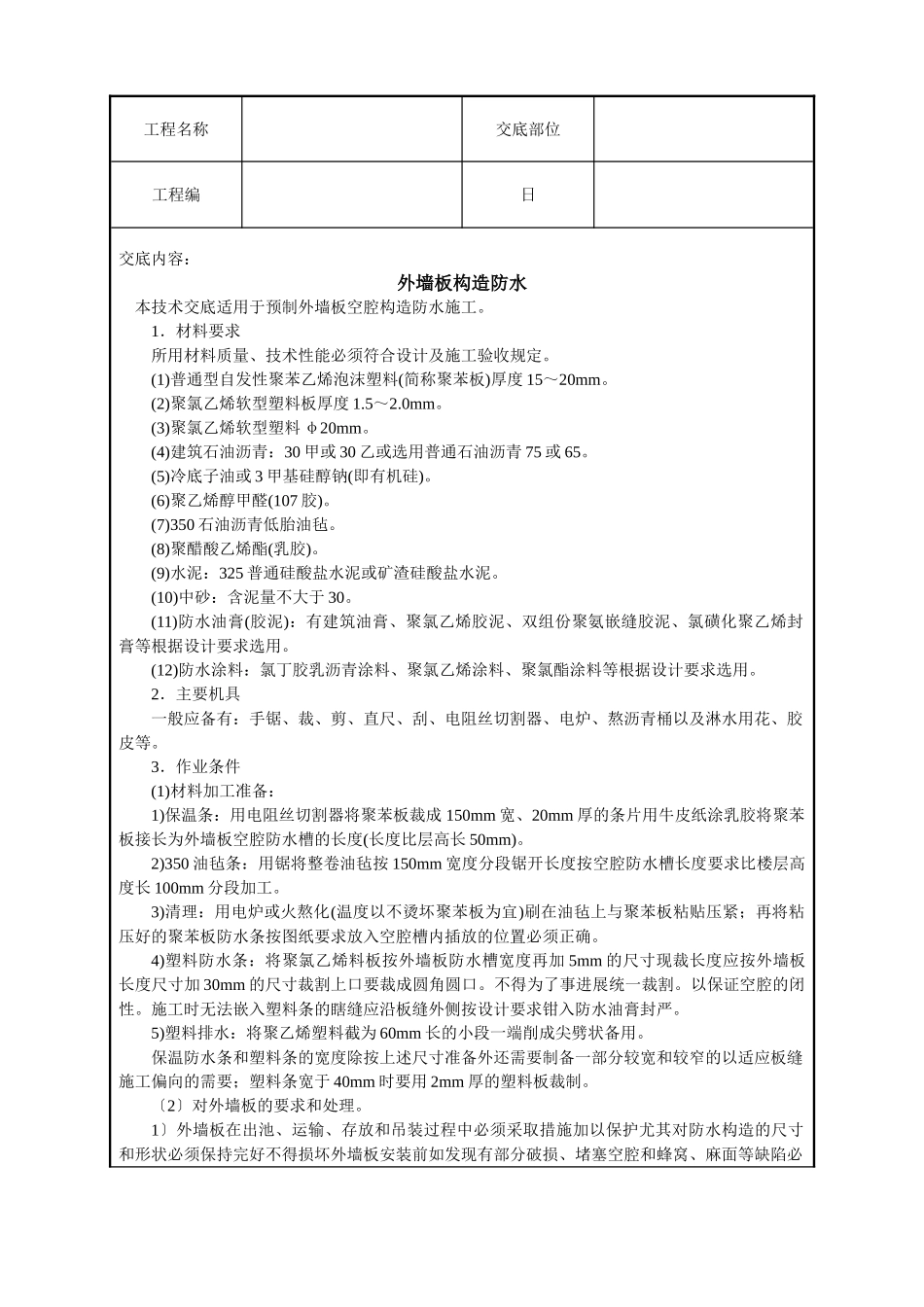

工程名称交底部位工程编日交底内容：外墙板构造防水本技术交底适用于预制外墙板空腔构造防水施工。1．材料要求所用材料质量、技术性能必须符合设计及施工验收规定。(1)普通型自发性聚苯乙烯泡沫塑料(简称聚苯板)厚度15～20mm。(2)聚氯乙烯软型塑料板厚度1.5～2.0mm。(3)聚氯乙烯软型塑料φ20mm。(4)建筑石油沥青：30甲或30乙或选用普通石油沥青75或65。(5)冷底子油或3甲基硅醇钠(即有机硅)。(6)聚乙烯醇甲醛(107胶)。(7)350石油沥青低胎油毡。(8)聚醋酸乙烯酯(乳胶)。(9)水泥：325普通硅酸盐水泥或矿渣硅酸盐水泥。(10)中砂：含泥量不大于30。(11)防水油膏(胶泥)：有建筑油膏、聚氯乙烯胶泥、双组份聚氨嵌缝胶泥、氯磺化聚乙烯封膏等根据设计要求选用。(12)防水涂料：氯丁胶乳沥青涂料、聚氯乙烯涂料、聚氯酯涂料等根据设计要求选用。2．主要机具一般应备有：手锯、裁、剪、直尺、刮、电阻丝切割器、电炉、熬沥青桶以及淋水用花、胶皮等。3．作业条件(1)材料加工准备：1)保温条：用电阻丝切割器将聚苯板裁成150mm宽、20mm厚的条片用牛皮纸涂乳胶将聚苯板接长为外墙板空腔防水槽的长度(长度比层高长50mm)。2)350油毡条：用锯将整卷油毡按150mm宽度分段锯开长度按空腔防水槽长度要求比楼层高度长100mm分段加工。3)清理：用电炉或火熬化(温度以不烫坏聚苯板为宜)刷在油毡上与聚苯板粘贴压紧；再将粘压好的聚苯板防水条按图纸要求放入空腔槽内插放的位置必须正确。4)塑料防水条：将聚氯乙烯料板按外墙板防水槽宽度再加5mm的尺寸现裁长度应按外墙板长度尺寸加30mm的尺寸裁割上口要裁成圆角圆口。不得为了事进展统一裁割。以保证空腔的闭性。施工时无法嵌入塑料条的瞎缝应沿板缝外侧按设计要求钳入防水油膏封严。5)塑料排水：将聚乙烯塑料截为60mm长的小段一端削成尖劈状备用。保温防水条和塑料条的宽度除按上述尺寸准备外还需要制备一部分较宽和较窄的以适应板缝施工偏向的需要；塑料条宽于40mm时要用2mm厚的塑料板裁制。〔2〕对外墙板的要求和处理。1〕外墙板在出池、运输、存放和吊装过程中必须采取措施加以保护尤其对防水构造的尺寸和形状必须保持完好不得损坏外墙板安装前如发现有部分破损、堵塞空腔和蜂窝、麻面等缺陷必工程名称交底部位工程编日须认真进展修补到达强度后再起吊安装。2〕外墙板的产槽和空腔在安装前必须刷防水涂料如冷底子油或30的甲基硅酸钠溶液等涂料。3〕外墙板安装前要核验各层标高安装后要进展检查作好记录合格前方可进展下道工序。4〕安装就位过程中不准用撬棍在披水、台等处撬动更不许因临时加固或吊挂脚手架碰坏披水和挡水台等边角不准出现披水高于挡水台的现象上下墙外表平直使披水与挡水台所留的平腔保持一定宽度〔大于15mm〕防止墙板里外错位把平腔挤严。5〕外墙板键槽在浇灌混凝土前必须用油毡将键槽外侧堵严防止漏浆而堵塞防程度腔的构造带来后患。4．操作工艺工艺流程：外墙板修补→立槽、侧壁刷防水涂料→内墙支模绑扎钢筋→→组合柱外侧插防水保温条→内墙及边柱浇灌混凝土→键槽钢筋焊接→键槽侧堵油毡→键槽浇灌混凝土→清理立缝和程度缝→→立缝中插放塑料条→外墙装修前检查立缝塑料条、修补披水、挡水台、疏通修理十字缝→十字缝内安排排水、台、雨罩做材料防水→→立缝、程度缝勾砂浆→嵌缝涂防水膜→→淋水试验合格后进展验收→外墙面装修〔1〕键槽混凝土：键槽浇灌混凝土前应先将下层墙板吊环割开、调直与上层墙板钢筋及时焊接焊缝长度应不小于90mm宽度不小于6mm假设长度不能满足要求可加帮条或厚度为8mm的钢板进展焊接。在安装上一层外墙板前混凝土必须浇灌完毕并将墙板根部用砂浆填捻严浇灌混凝土前键槽外侧堵好油毡后应先浇水潮湿将杂物清理干净后即可浇灌混凝土。〔2〕立缝防水施工：1〕塑料条宽度应为立缝宽度加25mm长度应为外墙板高度加30mm；插放塑料条时要按立缝实际宽度选用适宜的塑料条防止脱槽、过宽、过窄和卷曲滑脱如发生上述现象必须更换塑料条。2〕对于无法插放塑料条的干碰缝可从正面塞入少量油毡然后勾砂浆但在十字缝处必须补嵌200mm长的塑料条。嵌插塑料条前要检查立缝腔后的防水保温条如有崩裂应及时修补完好；在浇灌...
