加层实验楼室外管道铺设施工组织设计VIP免费

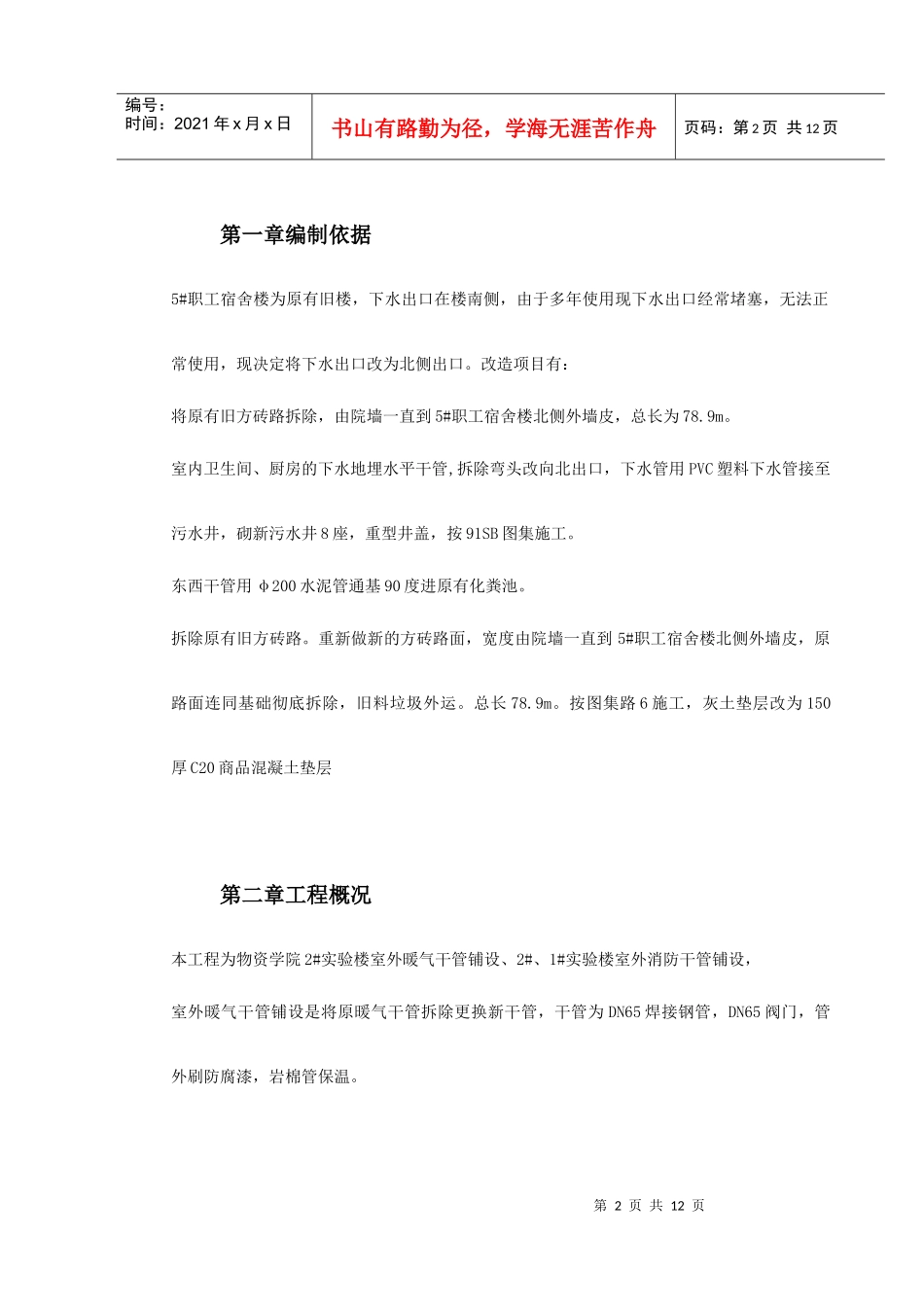

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页目录第一章编制依据................................................................2第二章工程概况................................................................2第三章主要施工方法............................................................3第四章质量标准................................................................7第五章应注意的质量问题........................................................8第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页第一章编制依据5#职工宿舍楼为原有旧楼，下水出口在楼南侧，由于多年使用现下水出口经常堵塞，无法正常使用，现决定将下水出口改为北侧出口。改造项目有：将原有旧方砖路拆除，由院墙一直到5#职工宿舍楼北侧外墙皮，总长为78.9m。室内卫生间、厨房的下水地埋水平干管,拆除弯头改向北出口，下水管用PVC塑料下水管接至污水井，砌新污水井8座，重型井盖，按91SB图集施工。东西干管用φ200水泥管通基90度进原有化粪池。拆除原有旧方砖路。重新做新的方砖路面，宽度由院墙一直到5#职工宿舍楼北侧外墙皮，原路面连同基础彻底拆除，旧料垃圾外运。总长78.9m。按图集路6施工，灰土垫层改为150厚C20商品混凝土垫层第二章工程概况本工程为物资学院2#实验楼室外暖气干管铺设、2#、1#实验楼室外消防干管铺设，室外暖气干管铺设是将原暖气干管拆除更换新干管，干管为DN65焊接钢管，DN65阀门，管外刷防腐漆，岩棉管保温。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页室外消防干管为DN100焊接钢管，管外刷防腐漆，消防井内安装DN100蝶阀及DN100指挥阀，管沟深度为-0.8m满足北京地区防冻工求。第三章主要施工方法（1）、室外暖气管道安装1.1材料要求管材：焊接钢管应有产口合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。1.2作业条件：2.3.1安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。1.3操作工艺工艺流程：直埋：放线定位砌井、铺底砂→挖管沟→防腐保温→管道敷设→第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页水压试验→防腐保温修补→填盖细砂→回填土夯实管沟：放线定位→挖土方→砌管沟→卡架制安装→管道安装→水压试验→防腐保温→盖沟盖板→回填土A、直埋管道安装：1根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。2为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持0.6～1m的距离，沟底要求找平夯实，以防止管道弯曲受力不均。3管道下沟前，应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如局部有损伤时，应将损伤部位放在上面，并做好标记，便于统一修理。4管道应先在沟边进行分段焊接，每段长度在25～35m范围内。放管时，应用绳索将一端固定在地锚上，并套卷管段拉住另一端，用撬杠将管段移至沟边，放好木滑杠，统一指挥慢速放绳使管段沿滑木杠下滚。为避免管道弯曲，拉绳不得少于两条，沟内不得站人。5沟内管道焊接，连接前必须清理管腔，找平找直，焊接处要挖出操作坑，其大小要便于焊接操作。6阀门、配件、补偿器支架等，应在施工前按施工要求预先放在沟边沿线，并在试压前安装完毕。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页7管道水压试验，应按设计要求和规范规定，办理隐检试压手续，把水泄净。8管道防腐，应预先集中处理，管道两端留出焊口的距离，焊口处的防腐在试压完后再处理。9回填土时要在保温管四周填100mm细砂，再填300mm素土，用人工分层夯...
