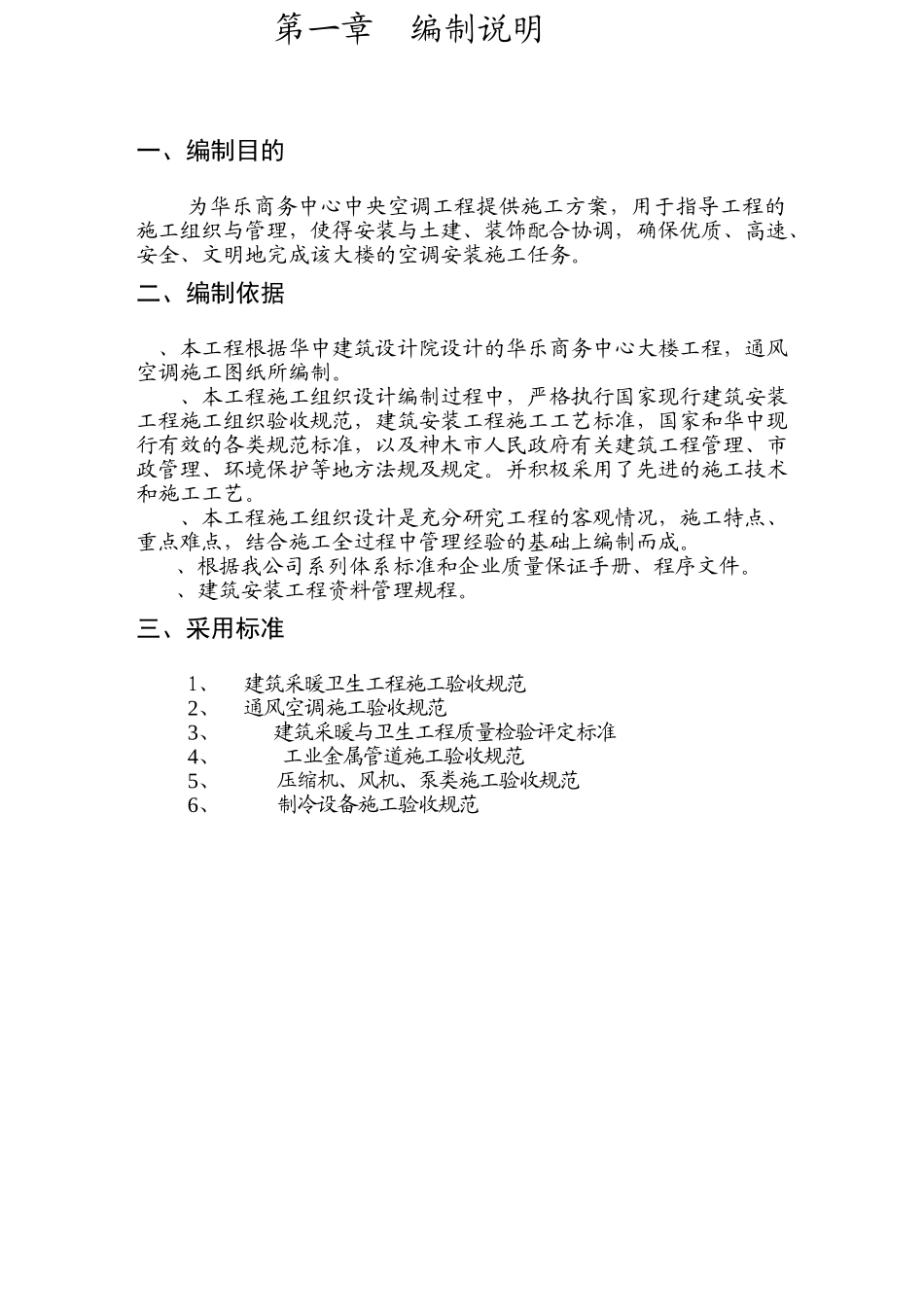

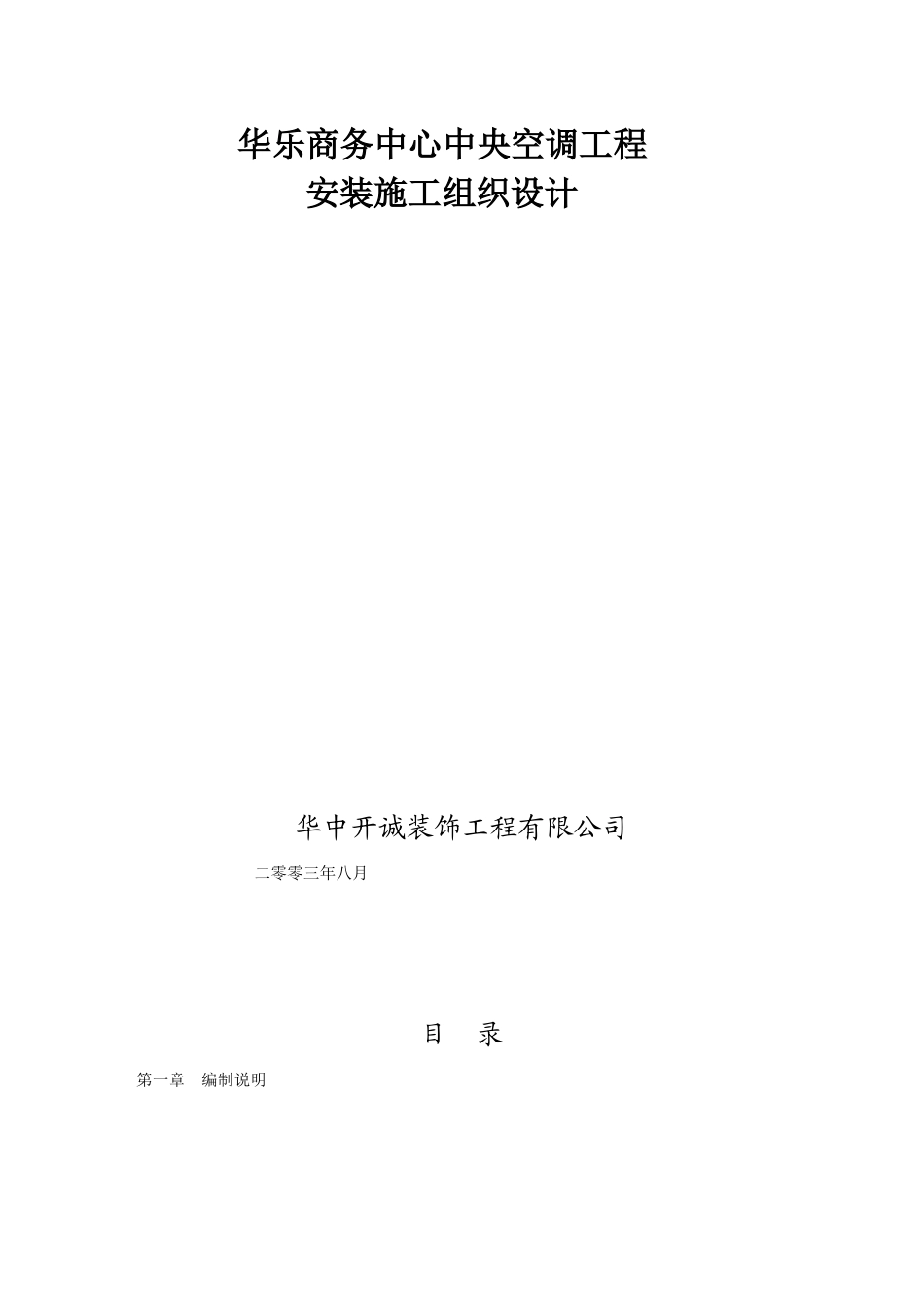

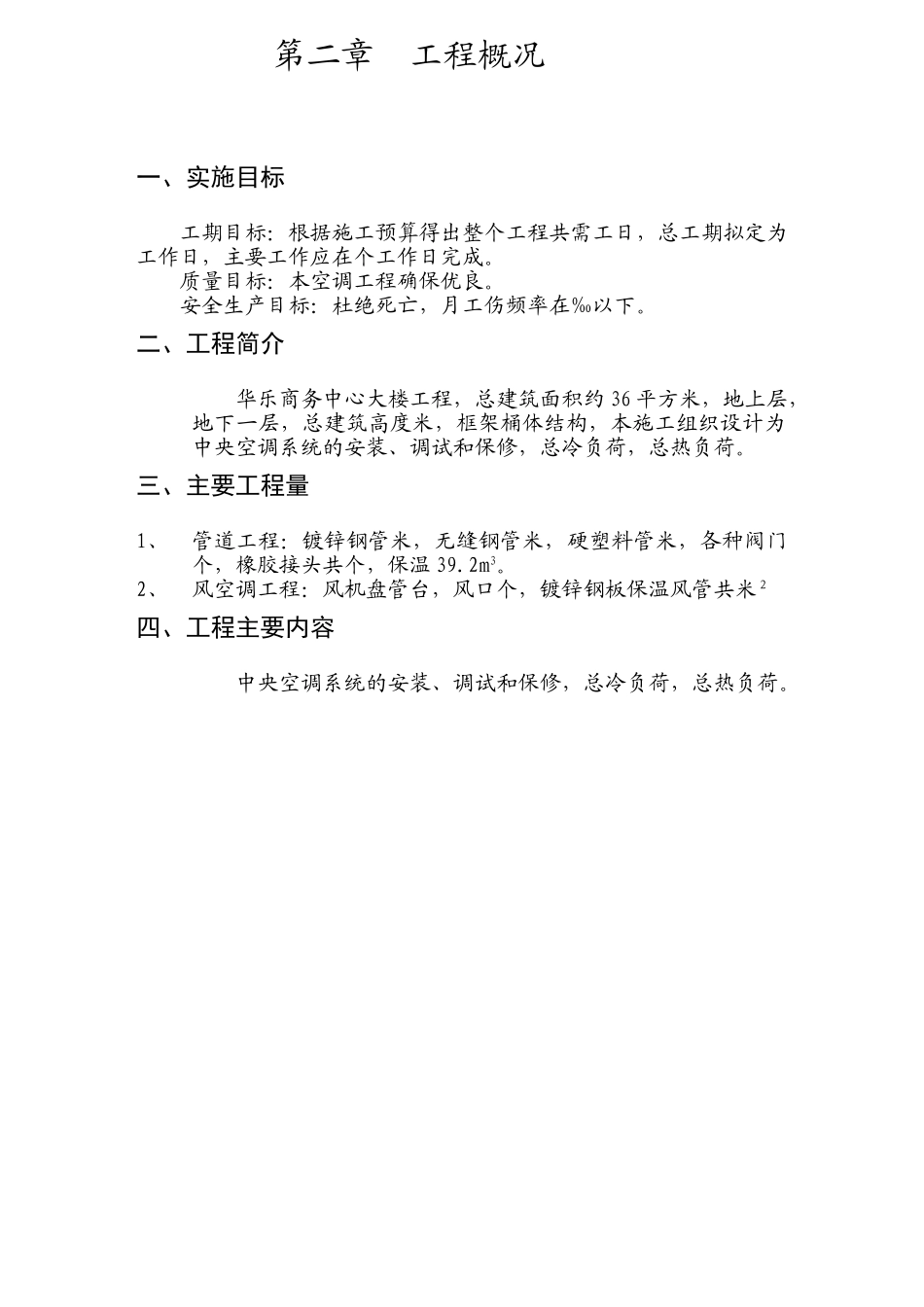

华乐商务中心中央空调工程安装施工组织设计华中开诚装饰工程有限公司二零零三年八月目录第一章编制说明第一章编制说明一、编制目的为华乐商务中心中央空调工程提供施工方案，用于指导工程的施工组织与管理，使得安装与土建、装饰配合协调，确保优质、高速、安全、文明地完成该大楼的空调安装施工任务。二、编制依据、本工程根据华中建筑设计院设计的华乐商务中心大楼工程，通风空调施工图纸所编制。、本工程施工组织设计编制过程中，严格执行国家现行建筑安装工程施工组织验收规范，建筑安装工程施工工艺标准，国家和华中现行有效的各类规范标准，以及神木市人民政府有关建筑工程管理、市政管理、环境保护等地方法规及规定。并积极采用了先进的施工技术和施工工艺。、本工程施工组织设计是充分研究工程的客观情况，施工特点、重点难点，结合施工全过程中管理经验的基础上编制而成。、根据我公司系列体系标准和企业质量保证手册、程序文件。、建筑安装工程资料管理规程。三、采用标准1、建筑采暖卫生工程施工验收规范2、通风空调施工验收规范3、建筑采暖与卫生工程质量检验评定标准4、工业金属管道施工验收规范5、压缩机、风机、泵类施工验收规范6、制冷设备施工验收规范第二章工程概况一、实施目标工期目标：根据施工预算得出整个工程共需工日，总工期拟定为工作日，主要工作应在个工作日完成。质量目标：本空调工程确保优良。安全生产目标：杜绝死亡，月工伤频率在‰以下。二、工程简介华乐商务中心大楼工程，总建筑面积约36平方米，地上层，地下一层，总建筑高度米，框架桶体结构，本施工组织设计为中央空调系统的安装、调试和保修，总冷负荷，总热负荷。三、主要工程量1、管道工程：镀锌钢管米，无缝钢管米，硬塑料管米，各种阀门个，橡胶接头共个，保温39.2m3。2、风空调工程：风机盘管台，风口个，镀锌钢板保温风管共米２四、工程主要内容中央空调系统的安装、调试和保修，总冷负荷，总热负荷。第三章施工部署一、施工组织本空调单项工程设安装项目部，由空调安装项目部负责该本工程通风空调安装施工的组织与管理，劳务作业层全为自有职工，按照项目法施工管理办法进行管理，项目经理全面负责该工程的质量、进度和各项技术指标的完成，并要求与土建、装修密切配合，以期达到预期目标。项目主要管理人员配备表项目职务姓名性别年龄职务专业工作简历项目经理暖通技术负责暖通质量安全负责通风材料负责企业管理通风工长暖通通风工长通风管道工长管道管道工长管道预算员暖通成本员财务管理组织机构如下：空调安装项目部管理组施工组综合技术经营政工劳资供应生产负责人内业资料行政保卫内业采购库管维修质量负责空调水负责成本计划总包经理部通风负责二、施工程序（一）管道工程本工程所属管道工程包括以下项目空调冷冻水管系统空调冷凝水管系统1．施工顺序1-1．验收原已预埋预留部分：凡在前期工程中已预留预埋部分，均在进场施工初期尽快验收，如发现问题，及时补救。1-2-1．空调冷冻水管系统安装准备套管支架安装干管安装支管安装及与设备进回水口接驳试压系统冲洗保温调试1-2-2．空调冷凝水管系统安装准备套管支架安装干管安装与设备接驳系统通水试验保温安装顺序是先下后上，先干管后支管，先立管后水平管。（二）通风空调本工程中通风空调部分包括舒适性空调系统新风系统本工程中要求新风主干管采用镀锌钢板，支管采用带保温的金属软管。1．施工顺序验收原已预埋预留部分：凡在前期工程中已预留预埋部分均在进场施工初期尽快验收，如发现问题，及时补救。1-1．舒适性空调和新风系统安装准备支吊架安装风管安装接驳设备调试（三）设备安装本工程中设备安装工程包括风机盘管、吊装式新风空调柜风冷式热泵机组，空调循环水泵等。1.施工顺序验收原已预埋预留部分：凡在前期工程中已预留预埋部分均在进场施工初期尽快验收，如发现问题，及时补救。安全负责1-1．设备安装工程：安装准备设备外观检查电机检查试转表冷器水压试验支吊架安装及设备到位与管道连接单机运转前检查设备性能检验及调整参数测试及调整系统综合效果测定及调整三、劳动力安排根据施工预算得出整个工程共需...
