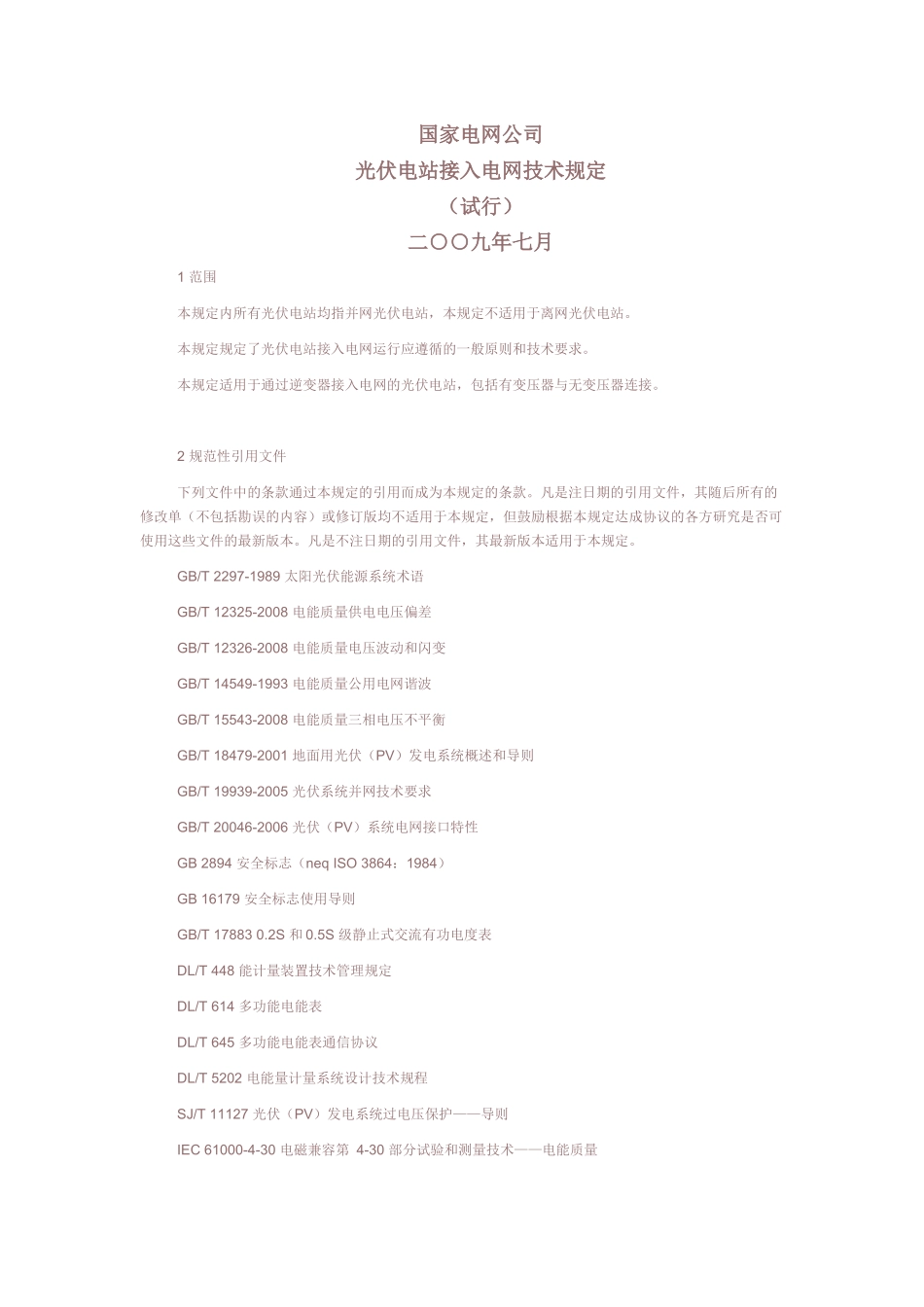

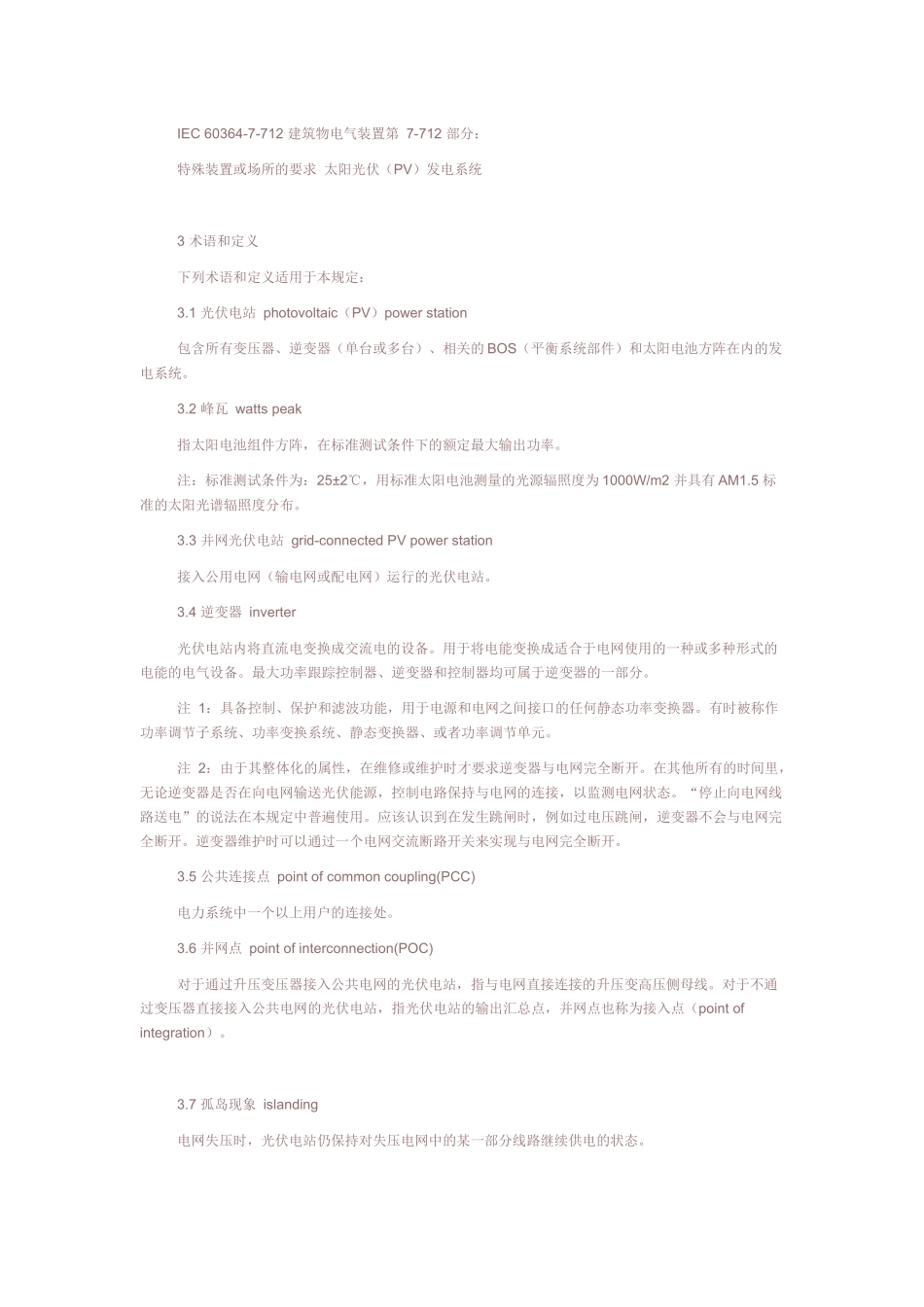

国家电网公司光伏电站接入电网技术规定（试行）二○○九年七月1范围本规定内所有光伏电站均指并网光伏电站，本规定不适用于离网光伏电站。本规定规定了光伏电站接入电网运行应遵循的一般原则和技术要求。本规定适用于通过逆变器接入电网的光伏电站，包括有变压器与无变压器连接。2规范性引用文件下列文件中的条款通过本规定的引用而成为本规定的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规定，但鼓励根据本规定达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规定。GB/T2297-1989太阳光伏能源系统术语GB/T12325-2008电能质量供电电压偏差GB/T12326-2008电能质量电压波动和闪变GB/T14549-1993电能质量公用电网谐波GB/T15543-2008电能质量三相电压不平衡GB/T18479-2001地面用光伏（PV）发电系统概述和导则GB/T19939-2005光伏系统并网技术要求GB/T20046-2006光伏（PV）系统电网接口特性GB2894安全标志（neqISO3864：1984）GB16179安全标志使用导则GB/T178830.2S和0.5S级静止式交流有功电度表DL/T448能计量装置技术管理规定DL/T614多功能电能表DL/T645多功能电能表通信协议DL/T5202电能量计量系统设计技术规程SJ/T11127光伏（PV）发电系统过电压保护——导则IEC61000-4-30电磁兼容第4-30部分试验和测量技术——电能质量IEC60364-7-712建筑物电气装置第7-712部分：特殊装置或场所的要求太阳光伏（PV）发电系统3术语和定义下列术语和定义适用于本规定：3.1光伏电站photovoltaic（PV）powerstation包含所有变压器、逆变器（单台或多台）、相关的BOS（平衡系统部件）和太阳电池方阵在内的发电系统。3.2峰瓦wattspeak指太阳电池组件方阵，在标准测试条件下的额定最大输出功率。注：标准测试条件为：25±2℃，用标准太阳电池测量的光源辐照度为1000W/m2并具有AM1.5标准的太阳光谱辐照度分布。3.3并网光伏电站grid-connectedPVpowerstation接入公用电网（输电网或配电网）运行的光伏电站。3.4逆变器inverter光伏电站内将直流电变换成交流电的设备。用于将电能变换成适合于电网使用的一种或多种形式的电能的电气设备。最大功率跟踪控制器、逆变器和控制器均可属于逆变器的一部分。注1：具备控制、保护和滤波功能，用于电源和电网之间接口的任何静态功率变换器。有时被称作功率调节子系统、功率变换系统、静态变换器、或者功率调节单元。注2：由于其整体化的属性，在维修或维护时才要求逆变器与电网完全断开。在其他所有的时间里，无论逆变器是否在向电网输送光伏能源，控制电路保持与电网的连接，以监测电网状态。“停止向电网线路送电”的说法在本规定中普遍使用。应该认识到在发生跳闸时，例如过电压跳闸，逆变器不会与电网完全断开。逆变器维护时可以通过一个电网交流断路开关来实现与电网完全断开。3.5公共连接点pointofcommoncoupling(PCC)电力系统中一个以上用户的连接处。3.6并网点pointofinterconnection(POC)对于通过升压变压器接入公共电网的光伏电站，指与电网直接连接的升压变高压侧母线。对于不通过变压器直接接入公共电网的光伏电站，指光伏电站的输出汇总点，并网点也称为接入点（pointofintegration）。3.7孤岛现象islanding电网失压时，光伏电站仍保持对失压电网中的某一部分线路继续供电的状态。孤岛现象可分为非计划性孤岛现象和计划性孤岛现象。非计划性孤岛现象unintentionalislanding非计划、不受控地发生孤岛现象。计划性孤岛现象intentionalislanding按预先配置的控制策略，有计划地发生孤岛现象。3.8防孤岛anti-islanding禁止非计划性孤岛现象的发生。注：非计划性孤岛现象发生时，由于系统供电状态未知，将造成以下不利影响：①可能危及电网线路维护人员和用户的生命安全；②干扰电网的正常合闸；③电网不能控制孤岛中的电压和频率，从而损坏配电设备和用户设备。3.9功率因数powerfactor由发电站输出总有功功率与总无功功率计算而得的功率。功率因数（PE）计算公式为：式中：Pout——电站输出总有功功率；Qout——电站输出总无功功率。4一般原则综合考虑不同电压等级...
