基于FANUC_OI_MATE系统的CK518数控立车电气控制(电气VIP免费

基于FANUC_OI_MATE系统的CK518数控立车电气控制(电气_第1页
1/39
基于FANUC_OI_MATE系统的CK518数控立车电气控制(电气_第2页
2/39
基于FANUC_OI_MATE系统的CK518数控立车电气控制(电气_第3页
3/39

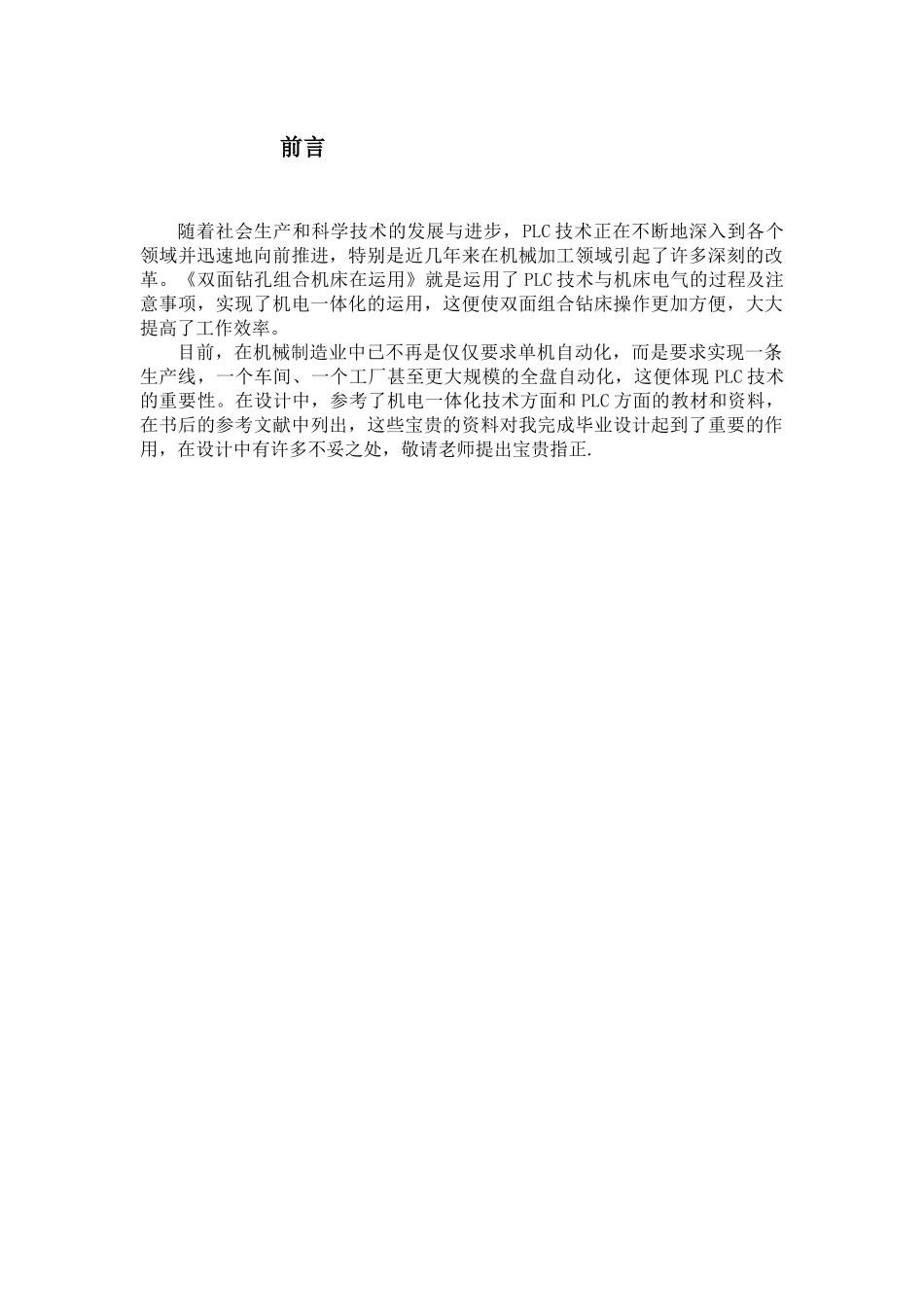

目录第一章电气系统控制设计…………………………………………………21.1选件………………………………………………………………21.2电源………………………………………………………………41.3数控装置与软驱单元的连接………………………………61.4数控装置与外部计算机的连接…………………………81.5数控装置开关量的输入/输出……………………………91.6数控装置与手持单元的连接………………………………131.7数控装置与主轴装置的连接………………………………171.8数控装置与进给驱动装置的连接……………………211.9电磁兼容设计…………………………………………………241.10数控机床系统总体设计……………………………………25第二章伺服电机的选择与计算……………………………………………342.1伺服电机的选择计算……………………………………………342.2惯量匹配计算……………………………………………………34第五章参考文献……………………………………………………………36前言随着社会生产和科学技术的发展与进步,PLC技术正在不断地深入到各个领域并迅速地向前推进,特别是近几年来在机械加工领域引起了许多深刻的改革。《双面钻孔组合机床在运用》就是运用了PLC技术与机床电气的过程及注意事项,实现了机电一体化的运用,这便使双面组合钻床操作更加方便,大大提高了工作效率。目前,在机械制造业中已不再是仅仅要求单机自动化,而是要求实现一条生产线,一个车间、一个工厂甚至更大规模的全盘自动化,这便体现PLC技术的重要性。在设计中,参考了机电一体化技术方面和PLC方面的教材和资料,在书后的参考文献中列出,这些宝贵的资料对我完成毕业设计起到了重要的作用,在设计中有许多不妥之处,敬请老师提出宝贵指正.第一章电气系统控制设计1.1选件:1.1.1数控装置(选件):选择华中“世纪星”HNC-21系列数控装置(HNC-21THNC-21M)特点:“世纪星”HNC-21系列数控装置(HNC-21T、HNC-21M)采用先进的开放式体系结构,内置嵌入式工业PC机、高性能32位中央处理器,配置7.5彩色液晶显示屏和标准机床工程面板,集成进给轴接口、主轴接口、手持单元接口、内嵌式PLC接口、远程I/O板接口于一体,支持硬盘、电子盘等程序存储方式以及软驱、DNC、以太网等程序交换功能,主要适用于数控车、铣床和加工中心的控制。具有高性能、配置灵活、结构紧凑、易于使用、可靠性高的特点;图1所示为NNC-21数控装置与其他装置、单元连接的总体框图。注:图中除电源接口外,其他接口都不是必须使用的。图1总体框图图2HNC-21数控装置接口图XS1:电源接口XS2:外接PC键盘接口XS3:以太网接口XS4:软驱接口XS5:RS232接口XS6:远程I/O板接口XS8:手持单元接口XS9:主轴控制接口XS10、XS11:输入开关量接口XS20、XS21:输出开关量接口XS30~XS33:模拟式、脉冲式(含步进式)进给轴控制接口XS40~XS43:串行式NSV-11型伺服轴控制接口若使用软驱单元则XS2、XS3、XS4、XS5为软驱单元的转接口。2.3.1.2软驱单元(选件):软驱单元为系统的数据交换单元,该单元可为系统扩展软盘数据交换、外接键盘、RS232、DNC和以太网接口等功能。需要通过转接线与HNC-21数控装置连接使用。软驱单元接口如图3所示:图3软驱单元接口图前视图接口用于和外部计算机连接,后视图接口用于和HNC-21连接。2.3.1.3手持单元(选件):手持单元提供急停按钮、使能按钮、工作指示灯、坐标选择(OFF、X、Y、Z、4)、倍率选择(X1、X10、X100)及手摇脉冲发生器。手持单元仅有一个DB25的接口。如图4所示:图4手持单元接口图手持接口插头连接但HNC-21数控装置的手持控制接口XS8上。2.3.1.4I/O端子板(选件):I/O端子板分输入端子板和输出端子板两种,通常作为HNC-21数控装置XS10、XS11、XS20、XS21接口的转接单元使用,以方便连接及提高可靠性。输入端子板与输出端子板均提供NPN和PNP两种端子。每块输入端子板含20位开关量输入端子;每块输出端子板含16位开关量输出端子及急停(两位)与超程(两位)端子。图5输入端子板接口图图6输出端子板接口图2.3.2电源:2.3.2.1供电要求电源容量:数控装置(外部电源1):AC24V或DC...
