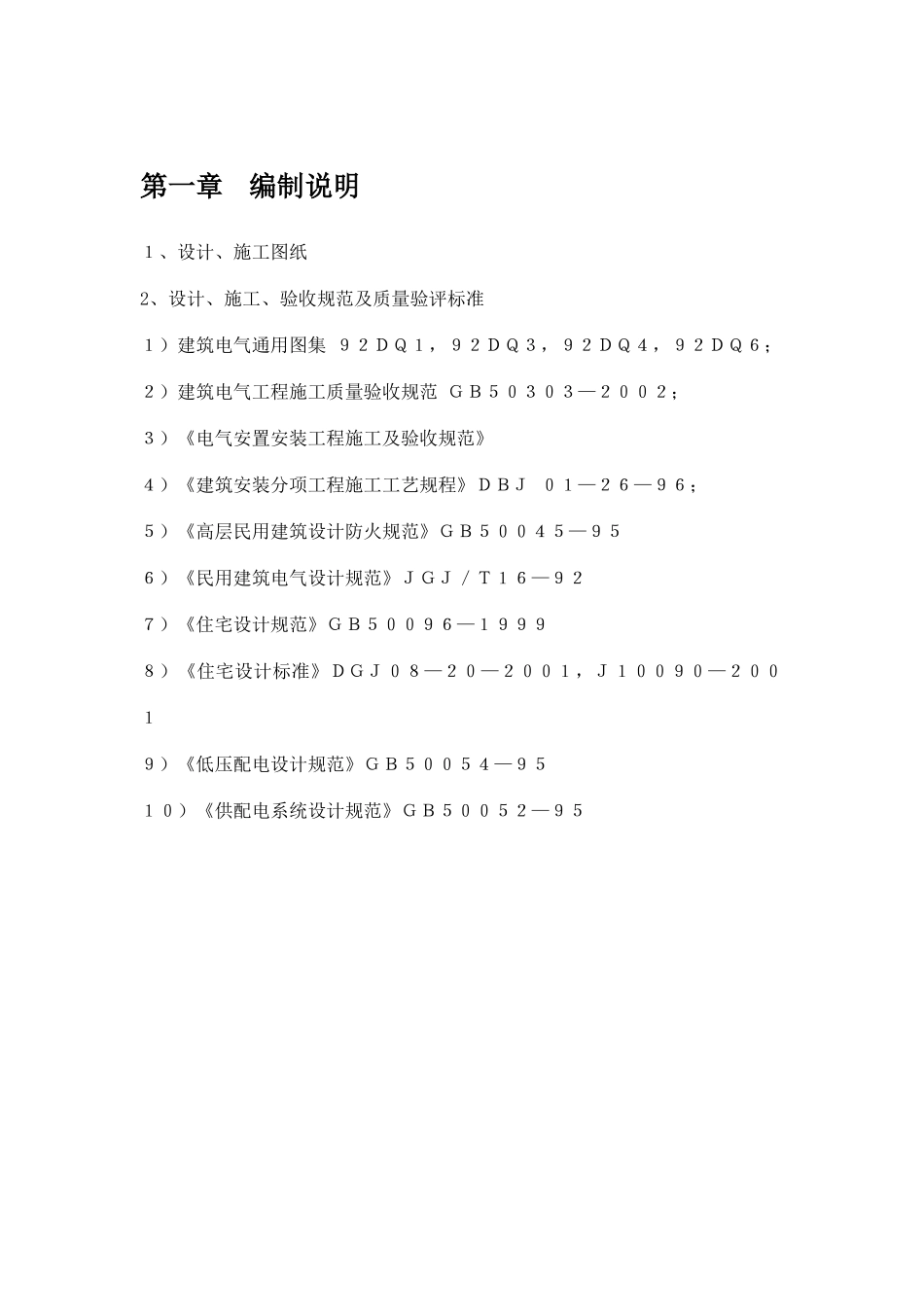

第一章编制说明１、设计、施工图纸2、设计、施工、验收规范及质量验评标准１）建筑电气通用图集９２ＤＱ１，９２ＤＱ３，９２ＤＱ４，９２ＤＱ６；２）建筑电气工程施工质量验收规范ＧＢ５０３０３—２００２；３）《电气安置安装工程施工及验收规范》４）《建筑安装分项工程施工工艺规程》ＤＢＪ０１—２６—９６；５）《高层民用建筑设计防火规范》ＧＢ５００４５—９５６）《民用建筑电气设计规范》ＪＧＪ／Ｔ１６—９２７）《住宅设计规范》ＧＢ５００９６—１９９９８）《住宅设计标准》ＤＧＪ０８—２０—２００１，Ｊ１００９０—２００１９）《低压配电设计规范》ＧＢ５００５４—９５１０）《供配电系统设计规范》ＧＢ５００５２—９５第二章工程概况及施工特点一、工程概况园区亮化布线二、工程施工特点1、阜新123园区内部第二章总体布局、施工方案与技术措施一、施工总平面图二、施工方案(一）、施工方案重点内容分析本工程位置位位于阜新市123园区内部编制原则◆体现“均衡有序、突出重点、保证工期”的原则。◆采取专业组施工。实行施工人员和施工项目相对固定的原则。◆推广应用新技术、新工艺和新材料，采用先进施工机械设备实施以机械作业为主的原则。(二）、总体施工程序施工准备阶段，熟悉图纸资料，领会设计意图，掌握施工标准、规范。组织施工人员学习图纸等技术资料，做好技术交底，合理配备劳动力、设备、材料等。三、施工方按及技术措施1，地面布线需要在土地地面以及地砖地面挖槽，铺设电线。在就近路灯灯杆处取电，并配置配电箱。如图01所示2，穿线管选用尼龙阻燃穿线管：3，凉亭柱子、水池，为确保美观，使用白色护套线在表面喷漆，使其与原理石材质颜色相近。4，需挖开地砖样式及数量序号位置样式数量（块）1南门路面4202南门入口处路面4163中心十字轴南侧及北侧凉亭地面164081684中心水池四周406940155中心十字轴东侧罗马柱404、配电箱5、工期:10日历天序号时间项目第1天第2天第3天第4天第5天第6天第7天第8天第9天第10天1施工进场准备水2现场放线定位3管线敷设4配电系统安装7通电试运行及调试6、工艺流程5）．管路敷设与连接明管敷设支架吊架预制加工固定点位置测定支架吊架固定管路敷设与连接管路敷设管路链接地线链接（１）管路敷设，水平或垂直敷设明配管，允许偏差值，管路在２米以内时，偏差为２ＭＭ，全长不应超过管子内径的１／２。（２）检查管路是否畅通，内则有无毛剌，表层是否完整无损，管子不顺直应调直。（3）管路连接应采用专用管件连接。２）．安装阶段（１）管路明敷设：1）镀锌管敷设工艺流程：2）明管敷设时，管路连接应紧密，管口光滑，护口齐全，其支架应平直牢固、排列整齐，管子弯曲处无明显折皱。9、管内穿线工程１）．安装工艺流程２）．管内穿线（１）扫管（２）穿带线：带线一般采用Ø１．２－Ø２．０ｍｍ的铁丝，将其头部弯成不封口的圆圈穿入管内。管路受阻时，应用两根带线在管路的两端同时搅动，使两根铁丝的端头相互绞在一起，然后将带线拉出。（３）穿线前应首先穿带线检查管路是否畅通，管路的走向及盒、箱的位置是否符合设计及施工图的要求；（４）放线前应根据施工图对导线的规格、型号进行认真核对。（５）敷设于垂直管路中的导线，当超过下列长度时，应在管口处和接线盒中加以固定：10、配电箱安装１）．施工工艺（１）．工艺流程镀锌管敷设预制加工支架固定点位置测定管路敷设与连接管路敷设管路链接检查验收选择导线穿带线扫管放线及断线导线与带线的绑扎带护口穿线导线接头接头包扎导线检查绝缘遥测设备开箱检查设备搬运盘柜安装盘柜二次（回路）配线盘柜实验调整送电运行验收（２）．设备开箱检查a．外包装及密封良好。b．开箱检查型号、规格、数量符合设计要求，设备无损伤附件、备件齐全。c．产品技术文件产品合格证、说明书、出厂试验报告齐全。d．柜（盘）外观无损伤及变形，油漆完整无损，内部电器装置及元件，绝缘瓷件齐全，无损伤、裂纹等缺陷。第三章紧急情况的处理措施、预案以及抵抗风险的措施一、紧急情况的处理措施、预案组织准备1．成立以项目经理为组长的应急准备和响应领导小组，项目消防...
