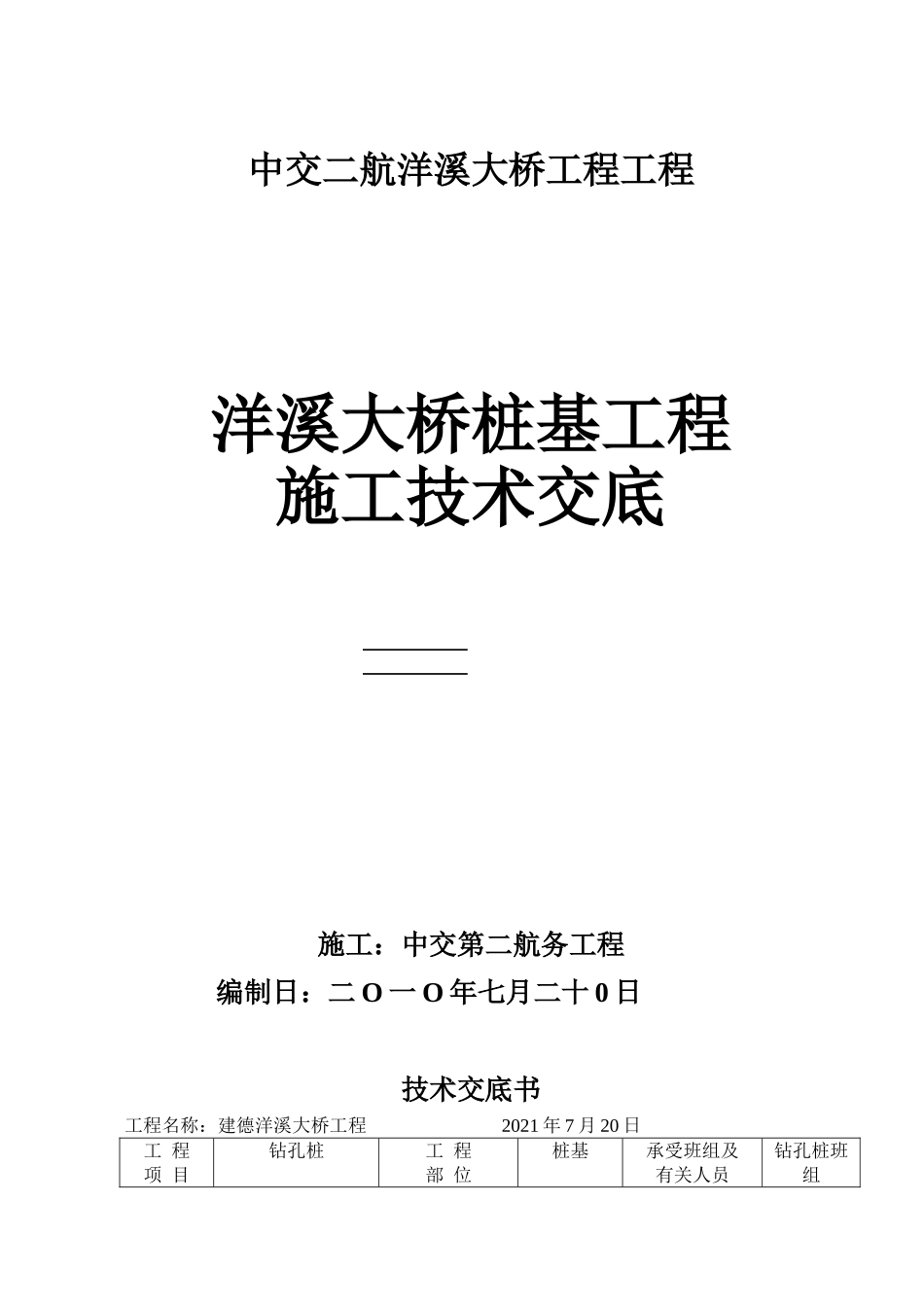

中交二航洋溪大桥工程工程洋溪大桥桩基工程施工技术交底施工：中交第二航务工程编制日：二O一O年七月二十0日技术交底书工程名称：建德洋溪大桥工程2021年7月20日工程项目钻孔桩工程部位桩基承受班组及有关人员钻孔桩班组工程数量根进度要求按进度方案质量标准及加工注意要点一、质量制作前按设计和要求进展原材料的查验钢筋材料均为Q235-C其质量应符合?普通碳素构造钢?〔GB700—88〕规定钢材和焊接材料的品种规格、化学成分及力学性能必须符合设计和有关技术要求具有完好的出厂质量合格证明。混凝土为C30和C25其质量应符合?公路桥涵施工技术?〔JTJ041—2000〕规定。钢筋笼质量按?建筑钢构造焊接技术规程?〔JGJ81—2002〕中的有关规定执行钻孔桩桩身质量按?公路桥涵施工技术?〔JTJ041—2000〕中的有关规定执行。二、施工注意要点：1、钢护筒尺寸控制：钢护筒椭圆度≤10mm相邻节径差≤3mm轴线纵向弯曲≤10mm横、竖向焊缝满焊hf≥8mm2、钢护筒上、下两端40cm范围各加一圈10mm厚钢板外加劲箍以加强钢护筒端头的刚度保证在施打时钢护筒不变形。3、钢护筒卷制和拼装时采用等强度焊接所有拼接焊缝均应连续满焊并到达?钢构造施工质量验收?〔GB50205-2001〕中规定的二级焊缝。4、加工及倒运过程中应尽量减少焊接变形及起吊引起的变形。5、钢护筒施沉精度要求：平面位置偏向<±50mm倾斜度<0.56、覆盖层内每钻进约2m就提钻将护筒跟进一次然后再重新下钻钻孔直至护筒韧脚卵石层嵌入风化岩内不小于0.5m深为止。7、泥浆性能指要求：粘度20-26s比重1.20-1.35含砂率小于4质量标准及加工注意要点8、钻机平面位置控制：根据测量放样钻机顶部的中心、冲击锤中心连线与桩孔中心位置偏向不得大于5cm满足要求后对钻机四角用千斤顶调平用程度尺检查钻盘程度度到达要求后将钻机与平台加固、限位保证钻机在钻进过程中不得产生位移或沉陷冲击锤与底盘始终保持垂直状态。9、开钻时应稍提冲击钻头在护筒内参加黄粘土打浆并开动泥浆泵进展循环待泥浆均匀前方可开场钻进。10、水头控制以高出江面2m左右。11、当钻深到达设计标高地质情况与设计桩尖地质层相符合时经监理批准后将钻头提离孔底30-50cm连续清孔3-5小时泥浆的坚硬颗粒数量小于5〔按体积比〕才能进展成桩作业。12、主筋采用套筒连接整根钢筋笼在同一制作槽制作每根主筋先用套筒连接好防止断面接头错位。每个断面接头数量不大于50。13、钢筋笼下放是注意钢筋笼中心线和桩位中心线保持一致。14、声测直接绑扎在钢筋笼内侧固定点间距不超过2m其中的端部及接头部位设固定点；对无钢筋笼的素混凝土部位声测需单独增设固定钢筋。15、钢筋骨架的制作和吊放的允许偏向为：主筋间距±10mm；箍筋间距±20mm；骨架外径±l0mm；骨架倾斜度±0.5％；骨架保护层厚度±20mm；骨架中心平面位置20mm；骨架顶端高程+20mm；骨架底面高程±50mm。16、导下放前检查每根导是否干净、畅通、有无小孔眼以及止水“O〞型封圈的完好性。17、二次清孔时间要尽量短二次清孔就要把泥浆指标控制好尽量防止再次清孔。18、混凝土配合比要求：灌注桩水下混凝土标为C30和C25灌注时的坍落度控制在18～22cm；粗骨料的粒径范围为5mm～25mm；混凝土初凝时间不小于5小时；掺加适量的粉煤灰及外加剂改善混凝土的和易性、流动性。19、混凝土运输车预备2～3辆。混凝土浇注强度按≥30m3/h控制控制浇注混凝土时间在3小时以内。质量标准及加工注意要点20、混凝土罐车直接将混凝土放入小集料斗当小集料斗装的混凝土离料斗顶口还有约20cm时吊车起吊拔出小集料斗偏心塞子在小集料斗混凝土下落的同时翻开大集料斗料门补充混凝土入小集料斗中封底混凝土量没有灌注完前保证小集料斗不要漏空。21、导埋深在3m以上时应进步导约1m左右保证砼的顺利翻浆；当导埋深到达6m时应及时撤除导保证导埋深在2~6m之间。22、砼浇注出现不连续时应每隔15分钟上下提动导保证砼的正常翻浆。23、浇注过程中保证导不悬空.24、桩头砼强度到达设计值的25时立即割除高出部护筒并凿除桩头多余砼。25、在钢筋笼上按设计要求布置声测对每根桩基均进展超声波无破损法检测以测定桩身混凝土的均匀性和评估混凝土的质量。另外根据设计要求的...
