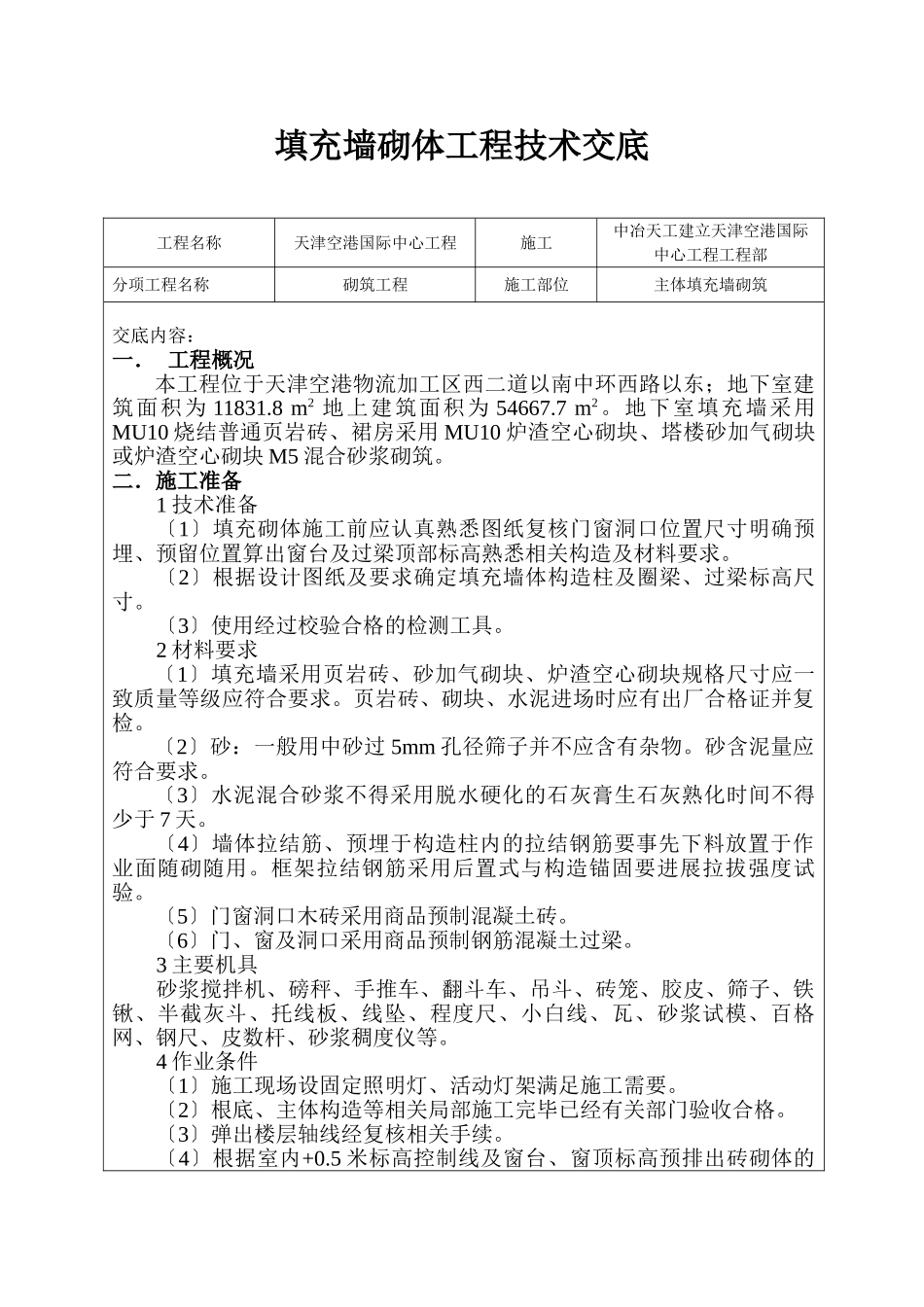

填充墙砌体工程技术交底工程名称天津空港国际中心工程施工中冶天工建立天津空港国际中心工程工程部分项工程名称砌筑工程施工部位主体填充墙砌筑交底内容：一．工程概况本工程位于天津空港物流加工区西二道以南中环西路以东；地下室建筑面积为11831.8m2地上建筑面积为54667.7m2。地下室填充墙采用MU10烧结普通页岩砖、裙房采用MU10炉渣空心砌块、塔楼砂加气砌块或炉渣空心砌块M5混合砂浆砌筑。二．施工准备1技术准备〔1〕填充砌体施工前应认真熟悉图纸复核门窗洞口位置尺寸明确预埋、预留位置算出窗台及过梁顶部标高熟悉相关构造及材料要求。〔2〕根据设计图纸及要求确定填充墙体构造柱及圈梁、过梁标高尺寸。〔3〕使用经过校验合格的检测工具。2材料要求〔1〕填充墙采用页岩砖、砂加气砌块、炉渣空心砌块规格尺寸应一致质量等级应符合要求。页岩砖、砌块、水泥进场时应有出厂合格证并复检。〔2〕砂：一般用中砂过5mm孔径筛子并不应含有杂物。砂含泥量应符合要求。〔3〕水泥混合砂浆不得采用脱水硬化的石灰膏生石灰熟化时间不得少于7天。〔4〕墙体拉结筋、预埋于构造柱内的拉结钢筋要事先下料放置于作业面随砌随用。框架拉结钢筋采用后置式与构造锚固要进展拉拔强度试验。〔5〕门窗洞口木砖采用商品预制混凝土砖。〔6〕门、窗及洞口采用商品预制钢筋混凝土过梁。3主要机具砂浆搅拌机、磅秤、手推车、翻斗车、吊斗、砖笼、胶皮、筛子、铁锹、半截灰斗、托线板、线坠、程度尺、小白线、瓦、砂浆试模、百格网、钢尺、皮数杆、砂浆稠度仪等。4作业条件〔1〕施工现场设固定照明灯、活动灯架满足施工需要。〔2〕根底、主体构造等相关局部施工完毕已经有关部门验收合格。〔3〕弹出楼层轴线经复核相关手续。〔4〕根据室内+0.5米标高控制线及窗台、窗顶标高预排出砖砌体的皮数线皮数线可画在框架柱上并标明拉结筋、圈梁、过梁的尺寸、标高皮数线经技术质检部门复核相关手续。〔5〕根据最下面第一批砖的标高拉通线检查如程度灰缝厚度超过20mm先用C15以上细石混凝土找平。严禁用砂浆或砂浆包碎石找平更不允许采用两侧砌砖中间填芯找平。〔6〕构造柱采用植筋钢筋绑扎阴检验收完毕。〔7〕砌筑砂浆配合比经有资质的试验部门试验确定有书面配合比申请单、单。在施工现场根据砌体方量准备好取样砂浆试模。三．施工工艺1工艺流程墙体拉结筋、构造柱植筋→施工放线→钢筋绑扎→放线立皮数杆、拌制砂浆→排砖→砌筑填充墙→验收2操作工艺〔1〕填充墙施工前必须把墙、柱上填充墙体拉结筋每500mm高植一道每道设2根Φ6钢筋每边伸入墙内不应小于墙长的1/5且不应小于700mm或至门窗洞口边锚入柱内200端部设900弯钩；砌体填充墙大于5m时应在墙中部设构造柱。〔2〕施工放线：根据楼层中的控制轴线事先测放出墙体的轴线和门窗洞口的位置线将窗台和窗顶的位置标高线标志在框架柱上。待施工放线完成后上报技术部门验收合格后方可进展墙体砌筑。〔3〕基层处理：在砌筑墙体前应对墙基层进展清理将楼层上的浮浆、灰尘清扫冲洗干净并浇水使基层潮湿。〔4〕构造柱钢筋绑扎：构造柱钢筋采用植筋箍筋加范围为不小于450mm或1/6层高柱子中心线应垂直。〔5〕立皮数杆、排砖：在皮数杆上或框架柱、墙上排出砖块的皮数及灰缝厚度并标出窗台、洞口等标高；根据要砌筑的墙体长度、高度试排砖摆出门、窗及孔洞的位置。〔6〕砌筑填充墙1〕组砌采用一顶一顺。2〕挂线：砌筑砖墙厚度超过一砖厚时应双面挂线。超过10米的长墙中间应设支线点小线要拉紧每皮砖都要穿线看平使程度缝均匀一致平直通顺；砌一砖厚度混水墙时宜采用外手挂线可照顾砖墙两面平整为下道工序控制抹灰厚度奠定根底。3〕砌砖：应采用一铲会、一块砖、一挤揉的“三一〞砌砖法即满铺、满挤操作法。砌砖时砖要放平应跟线“上跟线、下跟棱、左右想邻要对平〞。4〕程度灰缝厚度和竖向灰缝宽度一般为10mm但不应小于8mm也不应大于12mm。5〕在操作过程中要认真进展自检如出现偏向应随时纠正严禁事后砸墙。砌筑砂浆应随搅拌随时用。混水墙应随砌随将舌头灰刮尽。6〕预埋混凝土砖：洞口高在1.2m以内每边放2块；高1.2m～2m每边放3块；高2m～3m每边放4块；预埋砖的部位一般在洞口...
