山西某工程空冷系统施工组织设计方案VIP免费

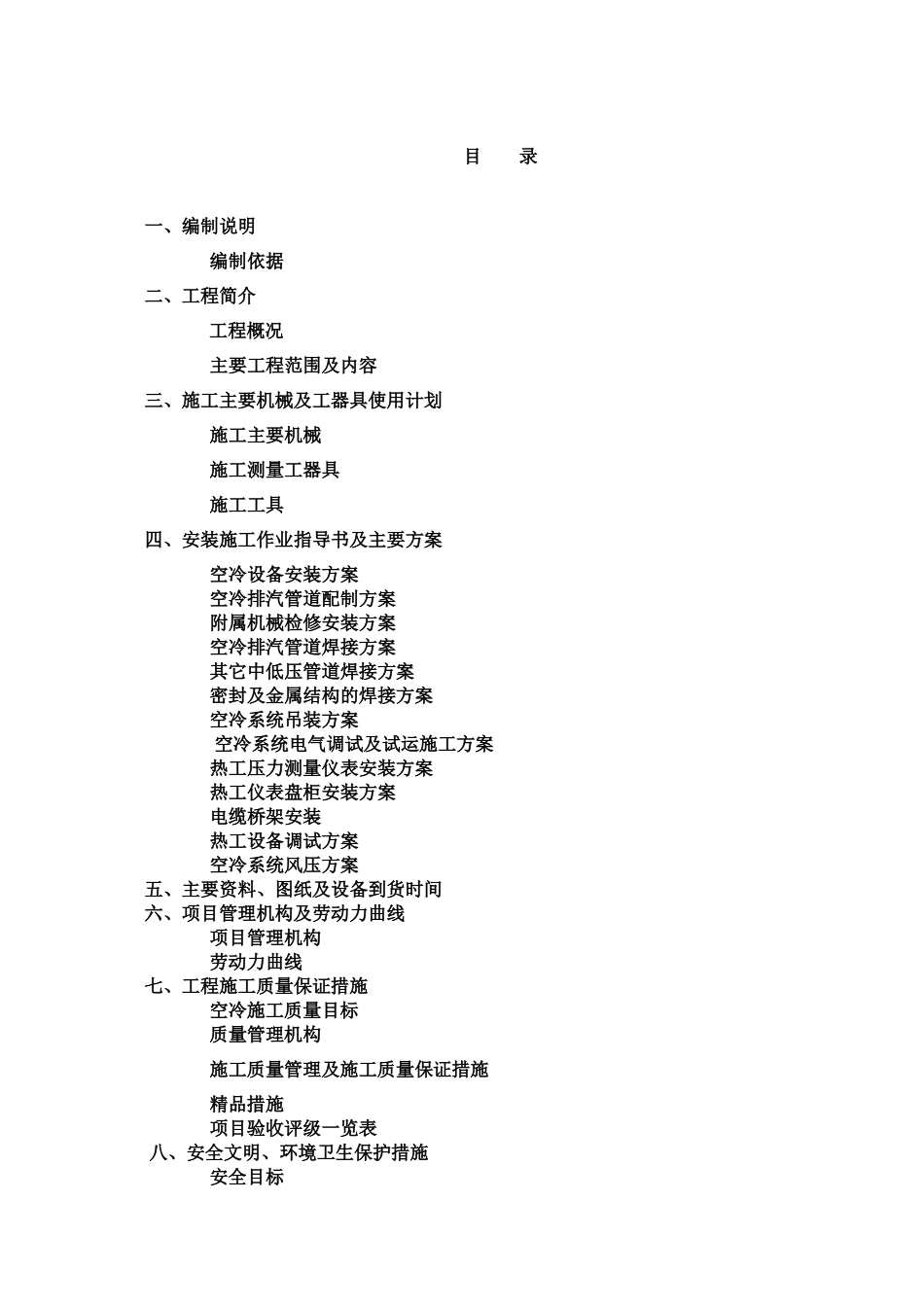

目录一、编制说明编制依据二、工程简介工程概况主要工程范围及内容三、施工主要机械及工器具使用计划施工主要机械施工测量工器具施工工具四、安装施工作业指导书及主要方案空冷设备安装方案空冷排汽管道配制方案附属机械检修安装方案空冷排汽管道焊接方案其它中低压管道焊接方案密封及金属结构的焊接方案空冷系统吊装方案空冷系统电气调试及试运施工方案热工压力测量仪表安装方案热工仪表盘柜安装方案电缆桥架安装热工设备调试方案空冷系统风压方案五、主要资料、图纸及设备到货时间六、项目管理机构及劳动力曲线项目管理机构劳动力曲线七、工程施工质量保证措施空冷施工质量目标质量管理机构施工质量管理及施工质量保证措施精品措施项目验收评级一览表八、安全文明、环境卫生保护措施安全目标安全管理机构本工程主要危险点、危险源分析及防范措施冬雨季安全施工措施环境保护、水土保持九、施工网络工期十、生产生活临建平面布置图生活临建平面布置图空冷管道配制场平面布置图空冷设备安装区平面布置图附图：空冷平台组合及吊装顺序图（附图一）主吊车行走道路布置（附图二）空冷器排汽管道吊装顺序（附图三）生活临建平面布置图（附图四）空冷管道配制场平面布置图（附图五）一、编制说明:为了确保一期空冷安装工程的施工质量与施工工期，使施工可以顺利进行，特编制本施工组织设计，本施工组织设计主要包括平面布置和临时建筑的布置、结构；施工中的主要施工方案；施工创精品技术措施；施工力能布置；安全文明与环境保护措施等内容。编制过程中对施工技术措施的编制力求准确，同时可指导现场施工。对于空冷安装重大施工项目在施工前将进行细化工作，以使其更具有可行性。编制依据《空冷系统招标文件》空冷厂家安装指导手册设计院施工图纸《电力建设施工及验收技术规范》管道篇《火电施工质量检验及评定标准》汽机《电力建设施工及验收技术规范》汽轮机机组篇《火电施工质量检验及评定标准》管道篇(年版)职业安全健康与环境管理程序文件(总公司内部手册)职业安全健康与环境管理各项管理制度(总公司内部手册)《电力建设施工安全工作规程》（火力发电厂部分）《电力建设安全施工管理规定》《电力建设安全安全健康与环境管理工作规定》《固体液体废弃物管理制度》《环境保护、水土保持管理制度》《工业三废排放试行标准》《火力发电厂金属技术监督规程》《电力基本建设热力设备化学监督导则》(试行)《电力工业锅炉压力容器检验规程》《火电机组达标投产考核标准(年版)及其条文解释》《火力发电厂基本建设工程启动及竣工验收规程》电建〖〗号；《火电工程启动调试工作规定》建质〖〗号；《电力建设施工及验收技术规范》电技〖〗号；《火电工程调整试运质量检验及评定标准》建质〖〗号；二、工程简介工程概况工程名称：山西＊机组建设工程空冷系统设备安装工程主要工程范围及内容：、号机组空冷系统及设备安装主要工程范围：为两台机组的直接空冷凝汽器系统设备及钢平台、管道、电气及控制系统等的安装及调试工作主要工程内容：包括从蒸汽分配管入口至凝结水汇总管出口及真空汇总管出口，凝汽器支撑平台平面以上所有保证空冷凝汽器安全可靠运行的设备合同工期开工日期：年月日竣工日期：年月日三、施工主要机械及工器具使用计划施工主要机械序号名称规格单位数量备注履带吊台龙门吊台履带吊台卷板机台切板机台埋弧自动焊机台逆变电焊机台平板汽车辆施工测量工具序号名称规格()单位数量备注三级水准仪台万能角度仪台框式水平仪台水平尺只水平尺只游标卡尺只千分尺－只塞尺只转速测量仪台振动测量仪台百分表－块钢板尺把盘尺米盘卷尺米把宽座角尺把氧气表块乙炔表块精密压力表块万用表台兆欧表台兆欧表台卡钳表台红外线测温仪台施工工器具序号名称规格单位数量备注斤不落台斤不落台斤不落台斤不落台斤不落台千斤顶台千斤顶台大锤把手锤把割炬中把烤把大个砂轮机台砂轮机台砂轮机台无齿锯台电钻—台内磨机台磁力切割器台弯管机台活扳手″把活扳手″把活扳手″把活扳手″把活扳手″把套筒扳手件套重型扳手件套梅花扳手件套内六角扳手套平板刮刀把三角刮刀把线坠个尖嘴钳子把钢丝钳子把铁剪...
