园林绿化、路灯施工方案(34页)VIP免费

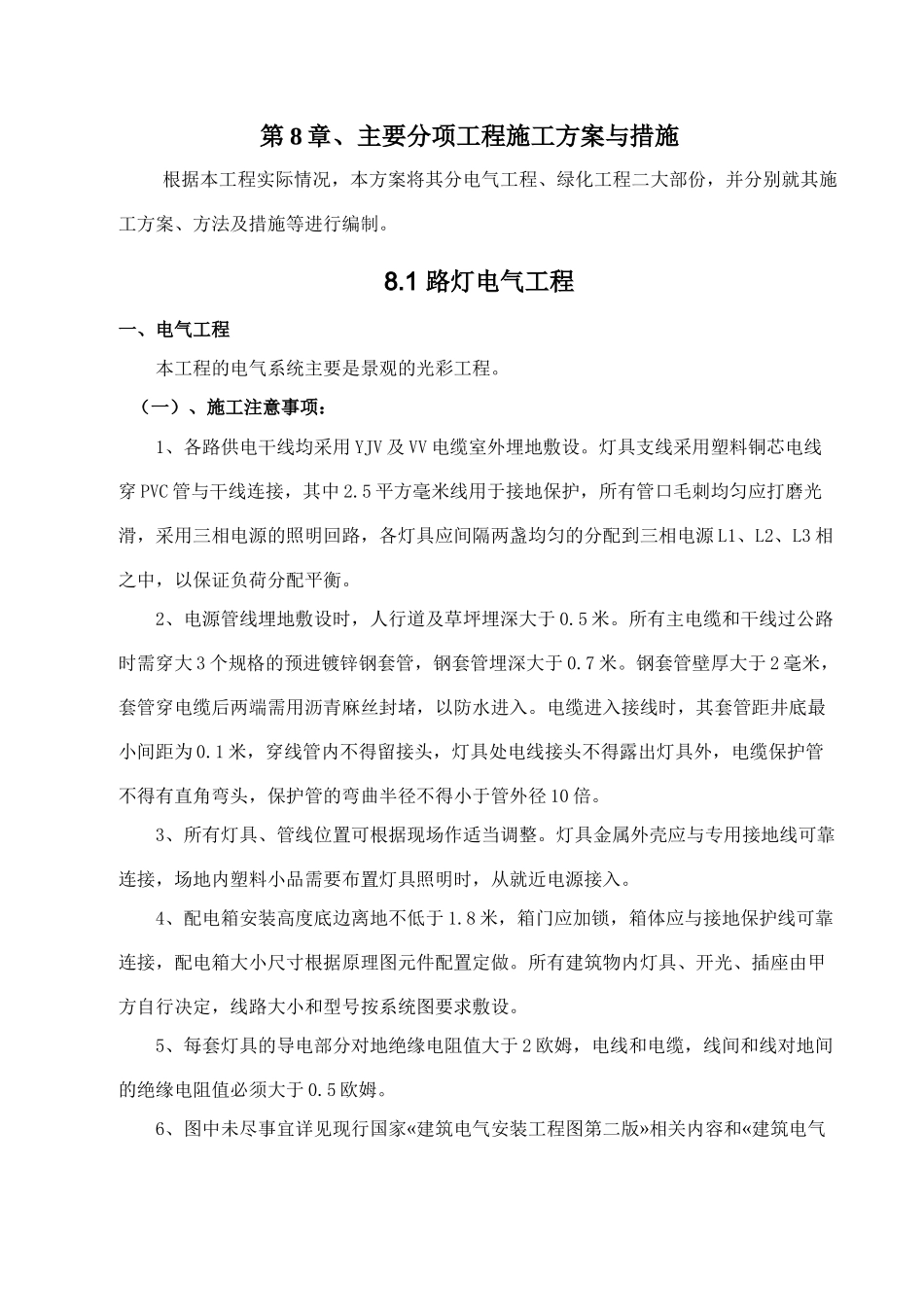

第8章、主要分项工程施工方案与措施根据本工程实际情况，本方案将其分电气工程、绿化工程二大部份，并分别就其施工方案、方法及措施等进行编制。8.1路灯电气工程一、电气工程本工程的电气系统主要是景观的光彩工程。（一）、施工注意事项：1、各路供电干线均采用YJV及VV电缆室外埋地敷设。灯具支线采用塑料铜芯电线穿PVC管与干线连接，其中2.5平方毫米线用于接地保护，所有管口毛刺均匀应打磨光滑，采用三相电源的照明回路，各灯具应间隔两盏均匀的分配到三相电源L1、L2、L3相之中，以保证负荷分配平衡。2、电源管线埋地敷设时，人行道及草坪埋深大于0.5米。所有主电缆和干线过公路时需穿大3个规格的预进镀锌钢套管，钢套管埋深大于0.7米。钢套管壁厚大于2毫米，套管穿电缆后两端需用沥青麻丝封堵，以防水进入。电缆进入接线时，其套管距井底最小间距为0.1米，穿线管内不得留接头，灯具处电线接头不得露出灯具外，电缆保护管不得有直角弯头，保护管的弯曲半径不得小于管外径10倍。3、所有灯具、管线位置可根据现场作适当调整。灯具金属外壳应与专用接地线可靠连接，场地内塑料小品需要布置灯具照明时，从就近电源接入。4、配电箱安装高度底边离地不低于1.8米，箱门应加锁，箱体应与接地保护线可靠连接，配电箱大小尺寸根据原理图元件配置定做。所有建筑物内灯具、开光、插座由甲方自行决定，线路大小和型号按系统图要求敷设。5、每套灯具的导电部分对地绝缘电阻值大于2欧姆，电线和电缆，线间和线对地间的绝缘电阻值必须大于0.5欧姆。6、图中未尽事宜详见现行国家«建筑电气安装工程图第二版»相关内容和«建筑电气工程施工验收规范»GB50303-2002执行。（二）、管内配线工程1、工艺流程选择导线→穿带线→扫管→带护口→放线及断线→导线与带线的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测2、主要施工要点A．选择导线a、根据设计图纸标注，正确选择导线规格、型号及数量。b、穿在管内绝绝缘导线的额定电压不低于450v。c、导线的分色：穿入管内的干线可不分色。为了保证安全和施工方便，在线管出口处至配电箱、盘总开关的一段干线回路及各用电支路应按色标要求分色，L1相为黄色，L2相为绿色，L3相为红色，N（中性线）为淡蓝色，PE（保护线）为绿/黄双色。B．穿带线a、带线用φ1.2—φ2.0mm的铁丝，头部弯成不封口的圆圈，以防止在管内遇到管接头时被卡住，将带线穿入管路内，在管路的两端留有20cm的余量。b、如在管路较长或转弯时，可在结构施工敷设管路的同时将带线一并穿好并留有20cm的余量后，将两端的带线盘入盒内或缠绕在管头上固定好，防止被其他人员随便拉出。c、当穿带线受线时，采用两端同时穿带线的办法，将两根带线的头部弯成半圆的形状，使两根带线同时搅动，使两端头相互钩绞在一起，然后将带线拉出。C．扫管将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内的浮锈、灰尘、泥水等杂物清除干净。D．带护口按管口大小选择护口，在管子清扫后，将护口套入管口上。在钢管（电线管）穿线前，检查各个管口的护口是否齐全，如有遗漏或破损均应被剂和更换。E．放线及断线a、放线前应根据图纸对导线的品种、规格、质量进行核对。b、放线：对整盘导线放线时，将导线置于放线架或放线车上，放线避免出现死扣或背花。c、断线：剪断导线时，盒内导线的预留长度为15cm，箱内导线的预留长度为箱体周长的1/2，出户导线的预留长度为1.5m。F．导线与带线的绑扎a、当导线根数为2—3根时，可将导线前端的绝缘层剥去，然后将线芯直接与带线绑回头压实绑扎牢固，使绑扎处形成一个平滑的锥体过渡部位。b、当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固，使绑扎接头处形成一个平滑的锥体过渡部位，便于穿线。G．管内穿线a、当管路较长或转弯较多时，要在穿线的同时向管内吹入适当的滑石粉。b、两人穿线时，一拉一送，配合协调。c、穿线时应注意下列问题：（1）不同回路、不同电压和交流与直流的导线，不得穿入同一根管子内，但下列几种情况或设计有特殊规定的除外：1）电压为50V及以下的回路；2）同一台...
