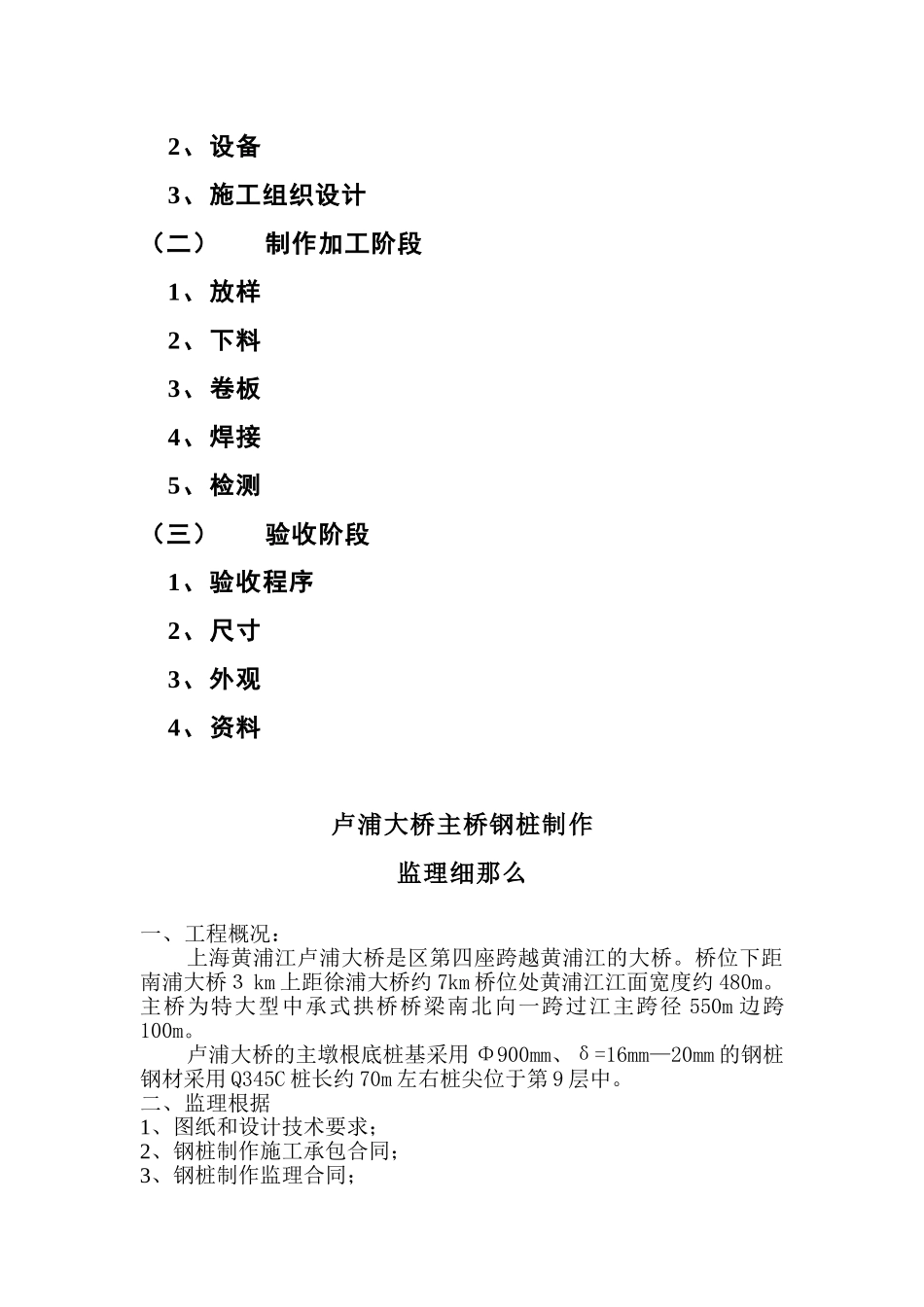

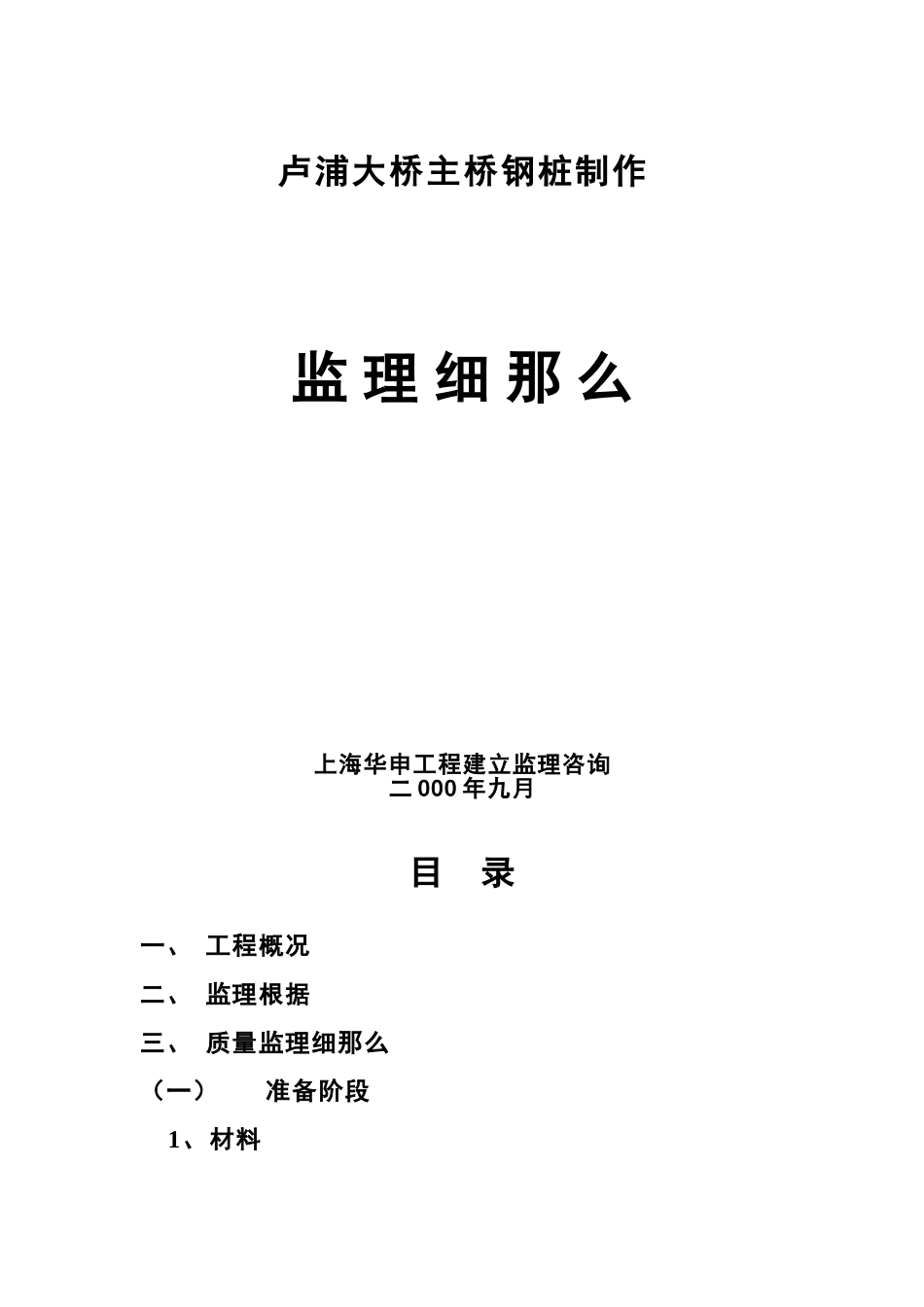

卢浦大桥主桥钢桩制作监理细那么上海华申工程建立监理咨询二OOO年九月目录一、工程概况二、监理根据三、质量监理细那么（一）准备阶段1、材料2、设备3、施工组织设计（二）制作加工阶段1、放样2、下料3、卷板4、焊接5、检测（三）验收阶段1、验收程序2、尺寸3、外观4、资料卢浦大桥主桥钢桩制作监理细那么一、工程概况：上海黄浦江卢浦大桥是区第四座跨越黄浦江的大桥。桥位下距南浦大桥３km上距徐浦大桥约7km桥位处黄浦江江面宽度约480m。主桥为特大型中承式拱桥桥梁南北向一跨过江主跨径550m边跨100m。卢浦大桥的主墩根底桩基采用Φ900mm、δ=16mm—20mm的钢桩钢材采用Q345C桩长约70m左右桩尖位于第9层中。二、监理根据1、图纸和设计技术要求；2、钢桩制作施工承包合同；3、钢桩制作监理合同；4、有关、：〔1〕JTJ041-?公路桥涵施工技术?〔2〕JTJ222-87?港口工程技术?第六篇地基根底第二册桩基〔3〕GB/T1591-94?低合金构造钢?〔4〕GB1300-77?焊接用钢丝?〔5〕GB5118-95?低合金钢焊条?〔6〕GB12470-90?低合金钢埋弧焊用焊剂?〔7〕GB3323-87?钢熔化焊对接接头射线照相和质量分级?〔8〕GB11345-?对接焊缝超声波探伤和探伤结果的分级?〔9〕GB4708-92?钢制压力容器焊接工艺评定?〔10〕?钢构造工程质量检验评定?GB50221-955、经过审核批准同意的施工组织设计〔必须包括重点内容、焊接工艺〕；6、经讨认可的监理施行细那么；7、验收表式；8、?上海卢浦大桥钢桩制作质量理施行?。三、质量监理细那么〔一〕、准备阶段1、材料（1）所采购钢板、焊剂必须有质保书或合格证钢板按照每60T为一批做原材料复试原材料复试应包括机械性能和化学性能的测试原材料复试必须全部合格。如第一次复试不合格应加倍复试抽检如再不合格那么该批材料断定为不合格。（2）原材料复试抽样必须由监理人员见证否那么试样无效。（3）原材料进场应做好标记如进场时间、规格、品种、数量、消费厂家等在以后制作的每节钢桩中同样应注明上述内容。（4）原材料进场必须监理监理人员伴随制作必须对原材料的外观进展验收外观严重锈蚀的不合格不得进场。（5）焊剂必须与钢板材料相匹配。2、设备（1）钢桩的制作加工设备主要是焊接设备、卷板设备、检测设备。（2）检测设备〔X射线无损探伤设备和超声波探伤设备〕必须经有关主部门认定并且在有效准用内。（3）制作的力学、化学、无损检测、计具等实验室应经建委认证合格；仪器、仪表、计量器具须经计量合格并在有效内；无损检测、计量、力学、化学等试验人员应有上海建委颁发上岗证书。3、施工组织设计（1）施工组织设计应包括下述内容：焊接工艺评定、制作加工、制作加工场地安排、制作加工工艺、制作加工进度方案、制作加工质量保证措施。施工组织设计应重点突出焊接工艺。（2）施工组织应在开工前提早提交监理并必须经过监理审核通过前方可正式施工。〔二〕制作加工阶段1、放样放样应严格按照设计图纸并注意根据工艺要求预留切割、磨削、刨边和焊接收缩加工余量。2、下料料切割线必须准确明晰料尺寸允许偏向±1.0mm各种钢板切割允许偏向自动、半自动切割：±1.5mm精细切割：±1.0mm制作加工中应首先确保钢板切割的精度这是各项外观尺寸指标得以保证的前提。3、卷板卷板是钢桩成型的重要工序卷板中应注意下述几点：（1）钢板卷制前宜进展刨边。（2）卷制后的节其外形尺寸偏向如下表：偏向名称允许偏差备注外周长±0.5周长且不大于10mm测量外周长端椭圆度0.5d且不大于5mm〔d为径〕椭圆度指端两互相垂直的直径之差端平整度2mm端平面倾斜2mm相邻节的径差≤3用两节外周长之差表示应≤3πmm（3）工厂拼接收节应在专门台架上进展应严注意多节拼装应尽量减少积累误差该项措施应在施工组织设计中专门说明。4、焊接（1）制作加工过程中应严格按照焊接工艺评定执行焊接质量应得到确实保证特别要注意T字焊缝的焊接质量。（2）焊接采用多层焊每层焊完应及时清理焊渣每层焊接接头应错开。（3）节对口拼接检查合格后应进展定位点焊点焊时所用的焊接材料和工艺均应与正式施焊的一样；点焊处如有缺陷应及时铲除不得将其留在正式焊缝中。（4）焊接前应将焊缝上下30mm范围内铁锈、油污、水气和...
