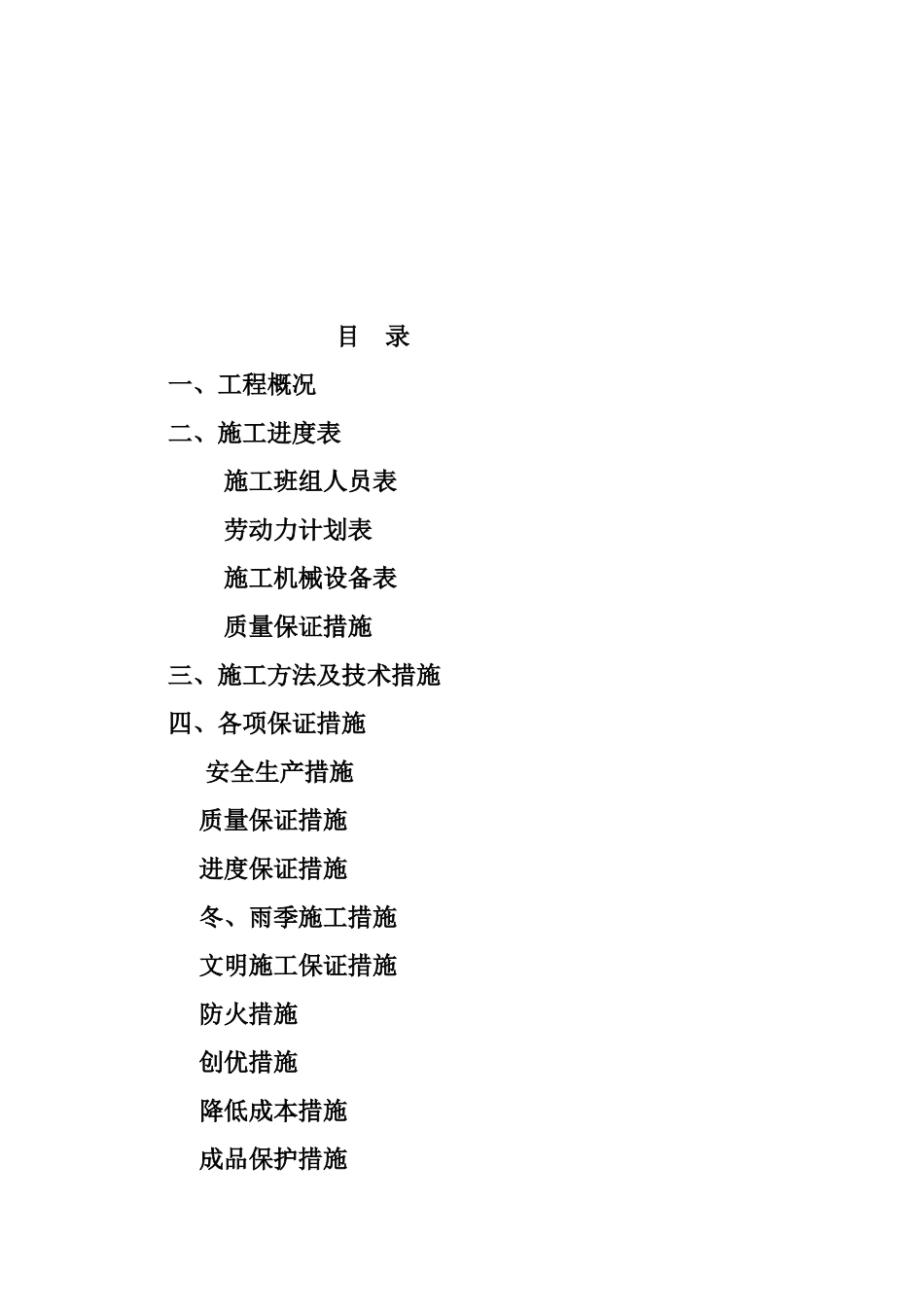

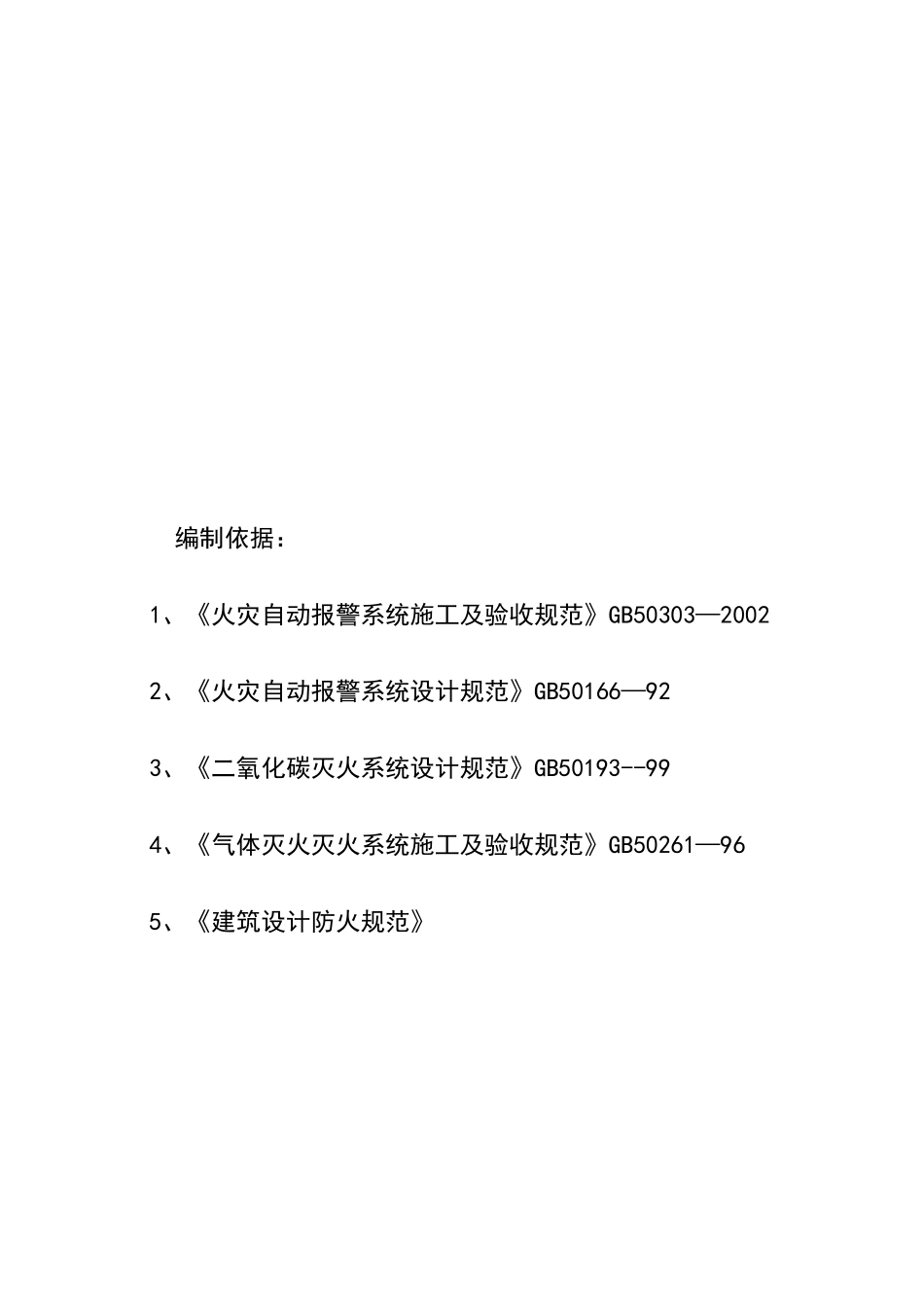

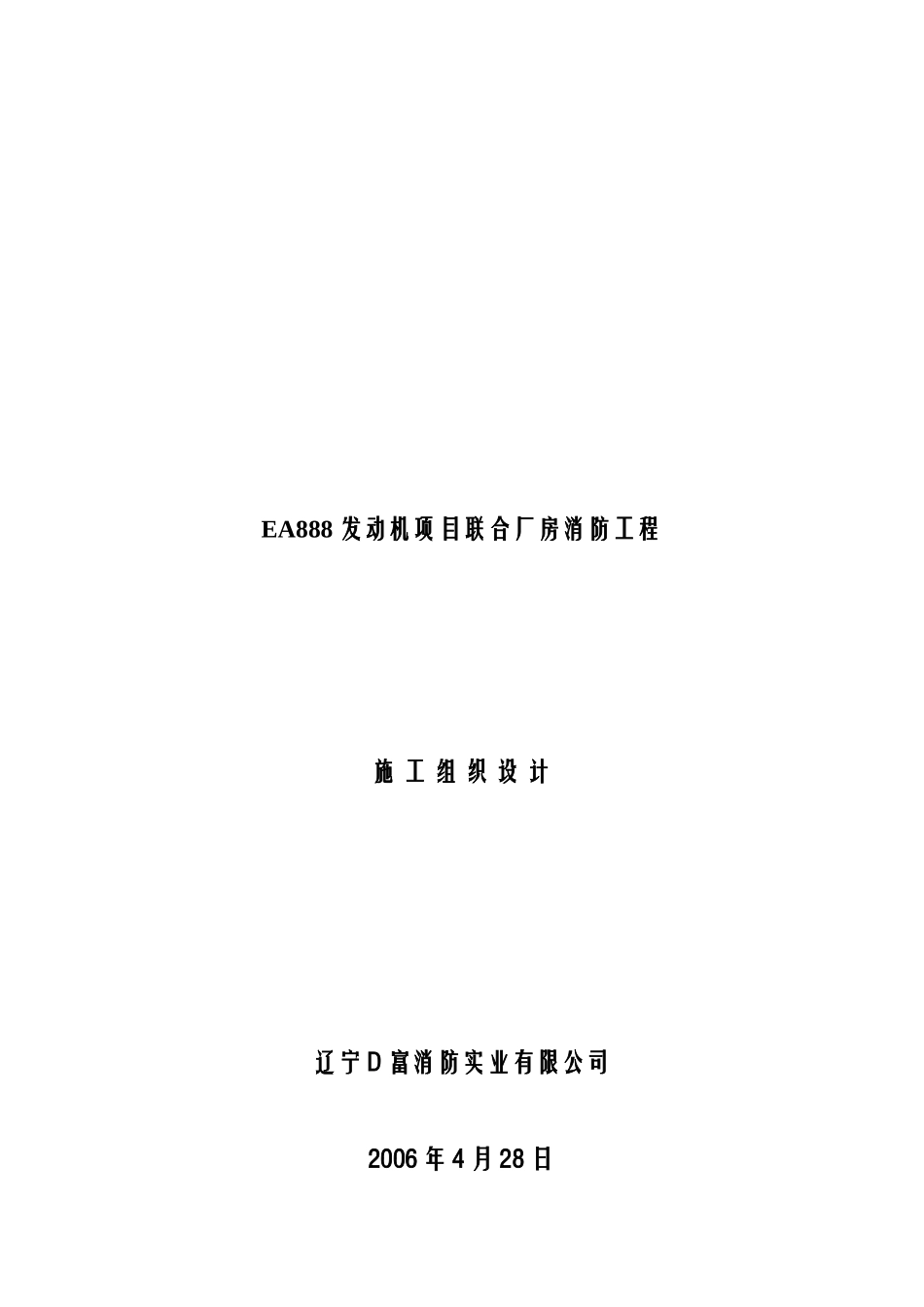

EA888发动机项目联合厂房消防工程施工组织设计辽宁D富消防实业有限公司2006年4月28日目录一、工程概况二、施工进度表施工班组人员表劳动力计划表施工机械设备表质量保证措施三、施工方法及技术措施四、各项保证措施安全生产措施质量保证措施进度保证措施冬、雨季施工措施文明施工保证措施防火措施创优措施降低成本措施成品保护措施编制依据：1、《火灾自动报警系统施工及验收规范》GB50303—20022、《火灾自动报警系统设计规范》GB50166—923、《二氧化碳灭火系统设计规范》GB50193--994、《气体灭火灭火系统施工及验收规范》GB50261—965、《建筑设计防火规范》一工程概况工程名称EA888发动机项目联合厂房气体灭火、报警系统工程地址联合厂房院内建筑面积1900平方米建设单位大众一汽发动机（大连）结构类型框架结构设计单位机械工业第九设计研究院建筑层数2计划开工日期2006年4月16日竣工日期2006年5月20日1、该工程为二层框架结构,建筑面积1900M22、包括二氧化碳气体灭火及火灾自动报警联动系统、施工进度表施工班组人员表施工班组电工组组长：王贺组员：兰继平孟凡伟孔庆捷机械组组长：孙作民组员：王振山吕殿滨王立东劳动力计划表工种级别人数电焊工高级1工人技术师3电工高级2力工2施工机械设备表序号机械或设备名称型号规格数量国别产地制造年份额定功率生产能力备注1套丝机FN100B1国产2日立电锤384日本3水钻2国产4无齿锯400.212kw15电焊机(交流)22kw16直流焊机硅整流17手枪钻10A38角磨机100型19点压器210手拉葫芦5吨1112吨1项目经理质保工程师质量检查员质量检查员施工班组施工班组质量保证措施1、由质保工程师，质量检查员及施工班组配合对每一道序进行全方位的检查。工程质量监督表：2、严把材料设备和组件的质量，质量不合格的产品严禁在工程中使用。3、对工人进行技术交底明确工程质量的级别及各道工序的质量要求。4、对质检员检查出的质量问题立即整改。三、施工方法及技术措施火灾自动报警系统1、工程施工顺序：1、图纸会审2、支吊架安装3、电线管安装4、管内穿线5、系统校线6、设备安装7、系统调试8、工程竣工2、技术措施1、施工准备施工准备是消防系统安装工程前期的重要内容之一,也是施工的重要阶段;是组织工程连续施工,保证完成各项施工任务的前提.消防工程安装之前必须做好准备工作，才能保证施工任务顺利完成。1．1、设备平面布置图.系统图.安装图等施工图及有关技术文件齐全；1．2、设计单位及施工单位进行图纸绘审；1．3、设备材料及时进场保证正常施工；1．4、设备和材料符合设计要求和国家标准；1．5、施工现场及施工中使用的水电气应接到现场；1．6、安装工人进行技术交底。2、施工方法的选择2．1、采用交叉流水作业。2．2、先地上后地下的施工方法。3、消防报警系统施工方案，施工程序及主要施工方法技术措施。(一)⑥⑤④③②①安装程序管内穿线系统校线设备安装探测器安装手动报警按钮安装报警控制器安装消防控制设备安装系统接地装置安装调试系统验收(二)报警系统安装主要施工程序(三)施工条件1)管线穿墙孔完毕。2)施工前有明确标高线。3)管线与梁柱墙距离。4)设备位置明确。(四)施工方法1、安装准备材料进入现场。2、熟悉图纸其它工程配合合理掌握管线安装位置有矛盾的地方协调解决。3、确定各种设备的具有位置，标高以及管线连接处。(五)技术措施1、布线1)符合<<电气装置工程施工及验收规范>>的规定。2)对导线的种类、电压等级进行检查。3)导线在管内不应有接头和扭结。4)管子入盒时内外侧套锁母内侧装护口采用单独的卡具吊装。5)导线敷设后对每回路的导线用500V兆欧表测量绝缘电阻，阻值不小于20M兆欧。2、火灾探测器的安装1)探测器至墙梁的水平距离大于0.5M,周围0.5M内设有遮挡物。2)至送风口的距离大于1.5M。3)走道顶棚在中间布置。4)探测器底座固定旁靠导线连接可靠压接，穿线孔封堵。5)安装完毕后，探测器底座采取保护措施。3、火灾报警按钮安装1)安装底边距地面1.5M处。2)安装牢固不倾斜。3)外接导线应留有10CM以上的余量。4、火灾报警控制器安装1)在墙上安装调度大于1.5M落地安装底高出地面0.1-0.2M。2)安装牢固不倾斜。3)引入控制器导线就整齐...
