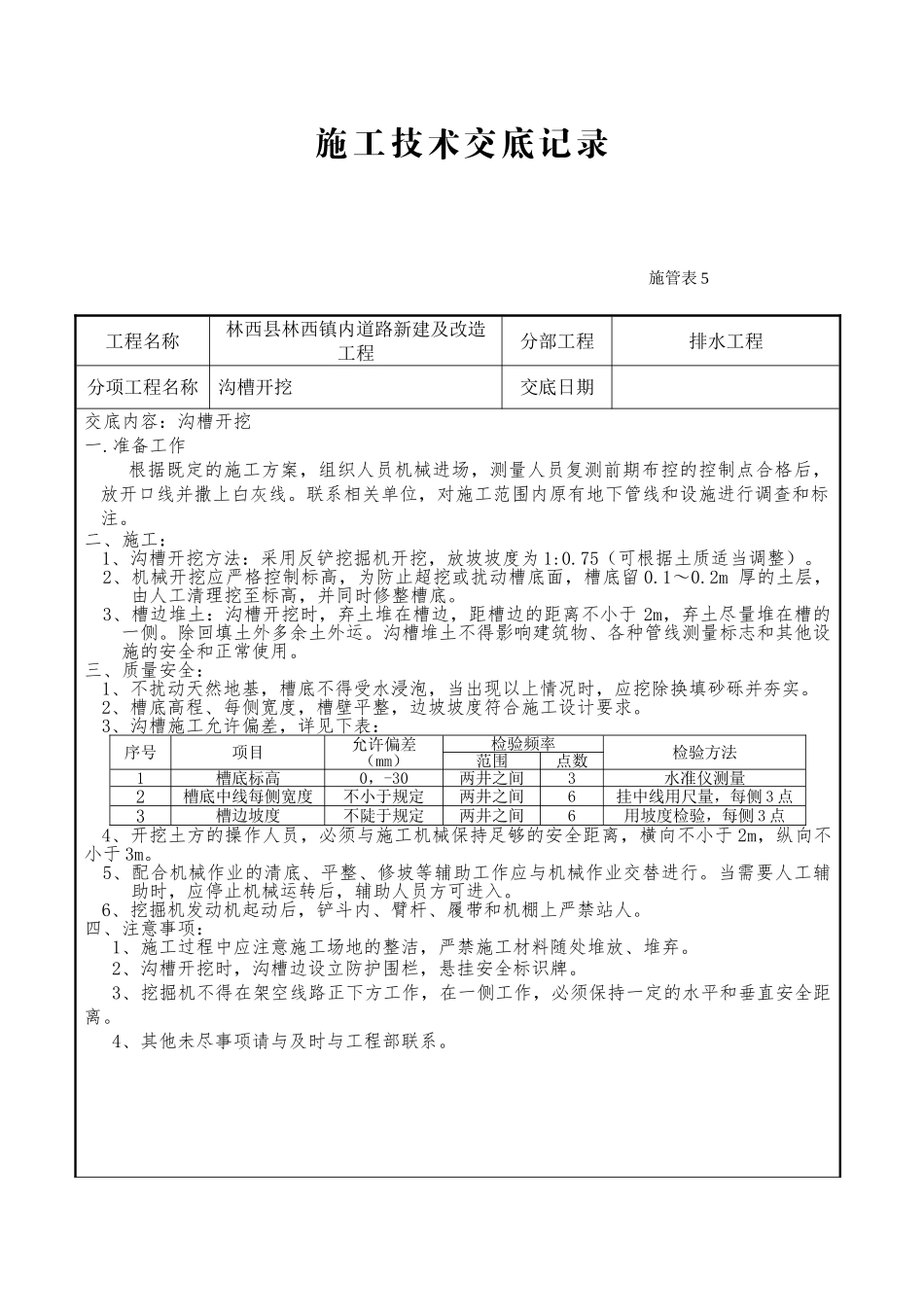

施工技术交底记录施管表5工程名称林西县林西镇内道路新建及改造工程分部工程排水工程分项工程名称沟槽开挖交底日期交底内容：沟槽开挖一.准备工作根据既定的施工方案，组织人员机械进场，测量人员复测前期布控的控制点合格后，放开口线并撒上白灰线。联系相关单位，对施工范围内原有地下管线和设施进行调查和标注。二、施工：1、沟槽开挖方法：采用反铲挖掘机开挖，放坡坡度为1:0.75（可根据土质适当调整）。2、机械开挖应严格控制标高，为防止超挖或扰动槽底面，槽底留0.1～0.2m厚的土层，由人工清理挖至标高，并同时修整槽底。3、槽边堆土：沟槽开挖时，弃土堆在槽边，距槽边的距离不小于2m，弃土尽量堆在槽的一侧。除回填土外多余土外运。沟槽堆土不得影响建筑物、各种管线测量标志和其他设施的安全和正常使用。三、质量安全：1、不扰动天然地基，槽底不得受水浸泡，当出现以上情况时，应挖除换填砂砾并夯实。2、槽底高程、每侧宽度，槽壁平整，边坡坡度符合施工设计要求。3、沟槽施工允许偏差，详见下表：序号项目允许偏差（mm）检验频率检验方法范围点数1槽底标高0，-30两井之间3水准仪测量2槽底中线每侧宽度不小于规定两井之间6挂中线用尺量，每侧3点3槽边坡度不陡于规定两井之间6用坡度检验，每侧3点4、开挖土方的操作人员，必须与施工机械保持足够的安全距离，横向不小于2m，纵向不小于3m。5、配合机械作业的清底、平整、修坡等辅助工作应与机械作业交替进行。当需要人工辅助时，应停止机械运转后，辅助人员方可进入。6、挖掘机发动机起动后，铲斗内、臂杆、履带和机棚上严禁站人。四、注意事项：1、施工过程中应注意施工场地的整洁，严禁施工材料随处堆放、堆弃。2、沟槽开挖时，沟槽边设立防护围栏，悬挂安全标识牌。3、挖掘机不得在架空线路正下方工作，在一侧工作，必须保持一定的水平和垂直安全距离。4、其他未尽事项请与及时与工程部联系。交底单位接收单位交底人接收人施工技术交底记录施管表5工程名称林西县林西镇内道路新建及改造工程分部工程排水工程分项工程名称管道铺设交底日期交底内容：1.管道基础砂基础采用中粗砂，由人工铺筑，平板振捣器振密。中粗砂选用优质天然砂料，含泥量不大于砂重的10%。砂石基础铺筑作到表面平整，其横断面最大水平偏差控制在±10mm以内，压实系数不低于0.95，以满足管道的安装要求。2.管道铺设：（1）将管材按照设计的高程和平面位置，由管道承口为进水方向，管道安装从下游开始安装，朝上游连续铺设。先将设计井段第一节管按检查井井位稳好（符合设计中心、高度要求），回填管道两侧砂基础，以提高此节管道的稳定性。（2）接口时，先将承口的内壁清理干净，并在承口内壁及插口胶圈（胶圈套在插口第二波纹上）上涂润滑剂(首选硅油)，然后将承插口端面的中心轴线对齐。（3）接口对好后用2台0.5吨手板葫芦将管材拉动就位。接口合拢时，管材两侧的手板葫芦应同步拉动，使橡胶密封圈正确就位，不扭曲、不脱落。（4）安装完成后，在两端井位各设管线中线控制桩1个，挂线沿中线从下游开始调直，控制管口对头缝在1cm左右，调好一节稳固一节以防在下步施工时使管道发生位移。3.安装完成一定段落后，进行闭水实验，试验合格后方可进行下步工序。注：吊装和牵拉时固必须用专用高强尼龙吊装带，以免伤及管身。交底单位接收单位交底人接收人施工技术交底记录施管表5工程名称林西县林西镇内道路新建及改造工程分部工程排水工程分项工程名称承插式钢筋混凝土管安装交底日期交底内容：1管道基础管道基础采用120°砂石基础符合设计及规范要求。2.下管1)管道进场检验：管节安装前应进行外观检查，检查管体外观及管体的承口、插口尺寸，承口、插口工作面的平整度。，承插口配合的环向间隙，应能满足选配的胶圈要求。2)管道下管：采用专用高强尼龙吊装带，以免伤及管身混凝土，下管时应使管节承口迎向流水方向，下管、安管不得扰动管道基础。3)对口：清理管膛、管口：将承插口内的所有杂物予以清除，并擦洗干净，然后在承口内均匀涂抹非油质润滑剂。将胶圈上的粘接物清擦干净，并均匀涂抹非油质润滑剂。插口上套胶圈：密封胶圈应平顺、无扭曲。把胶...
