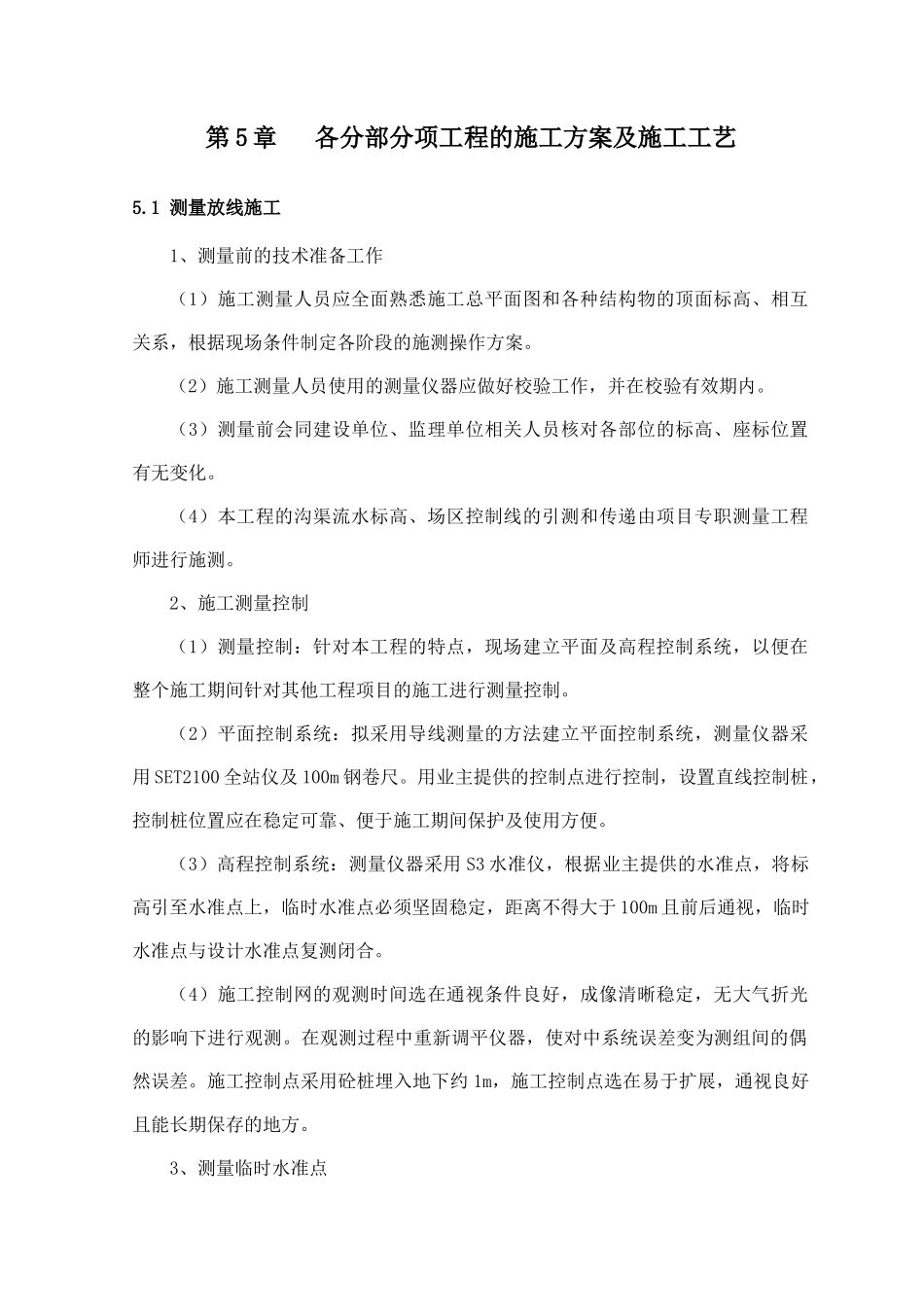

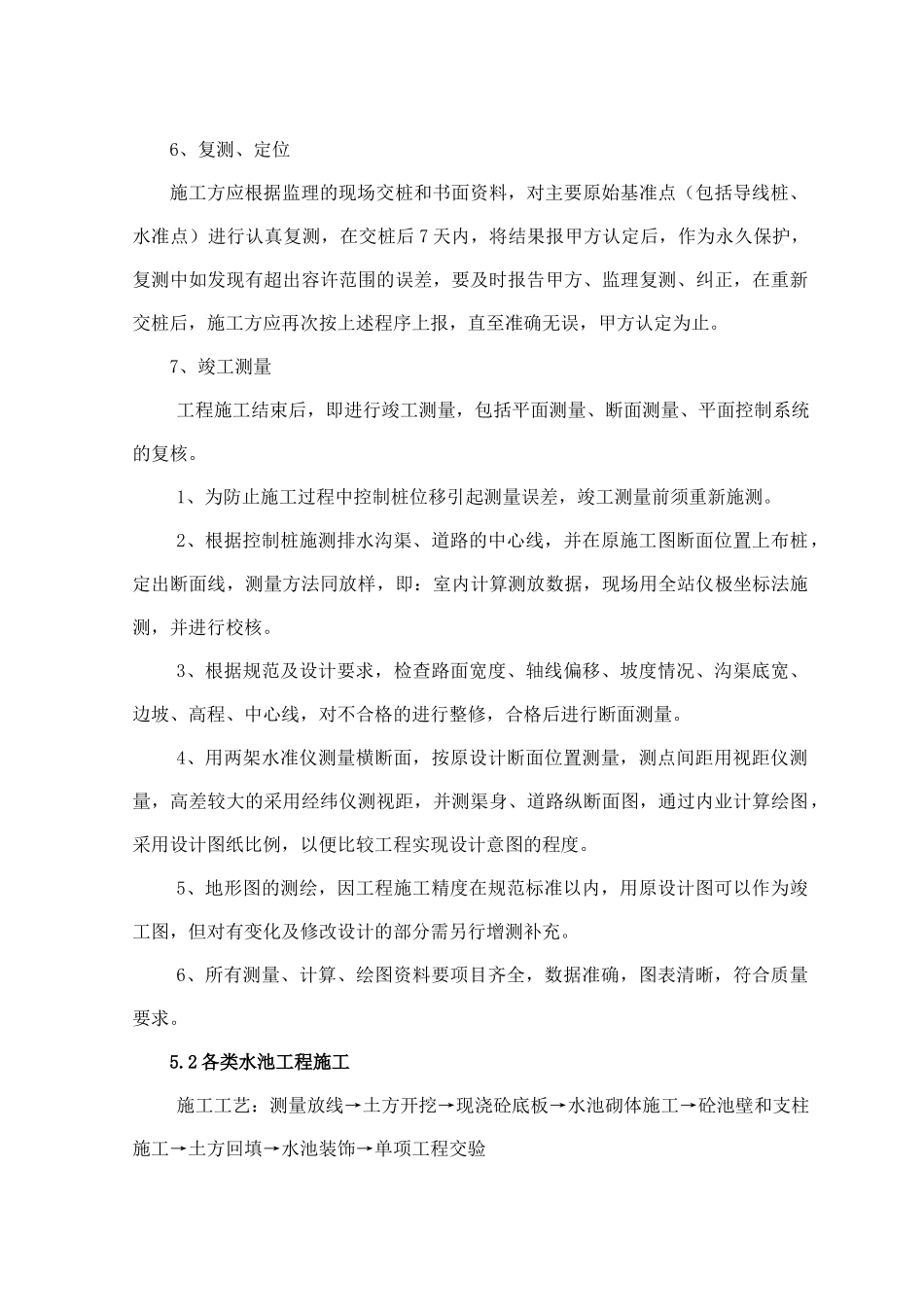

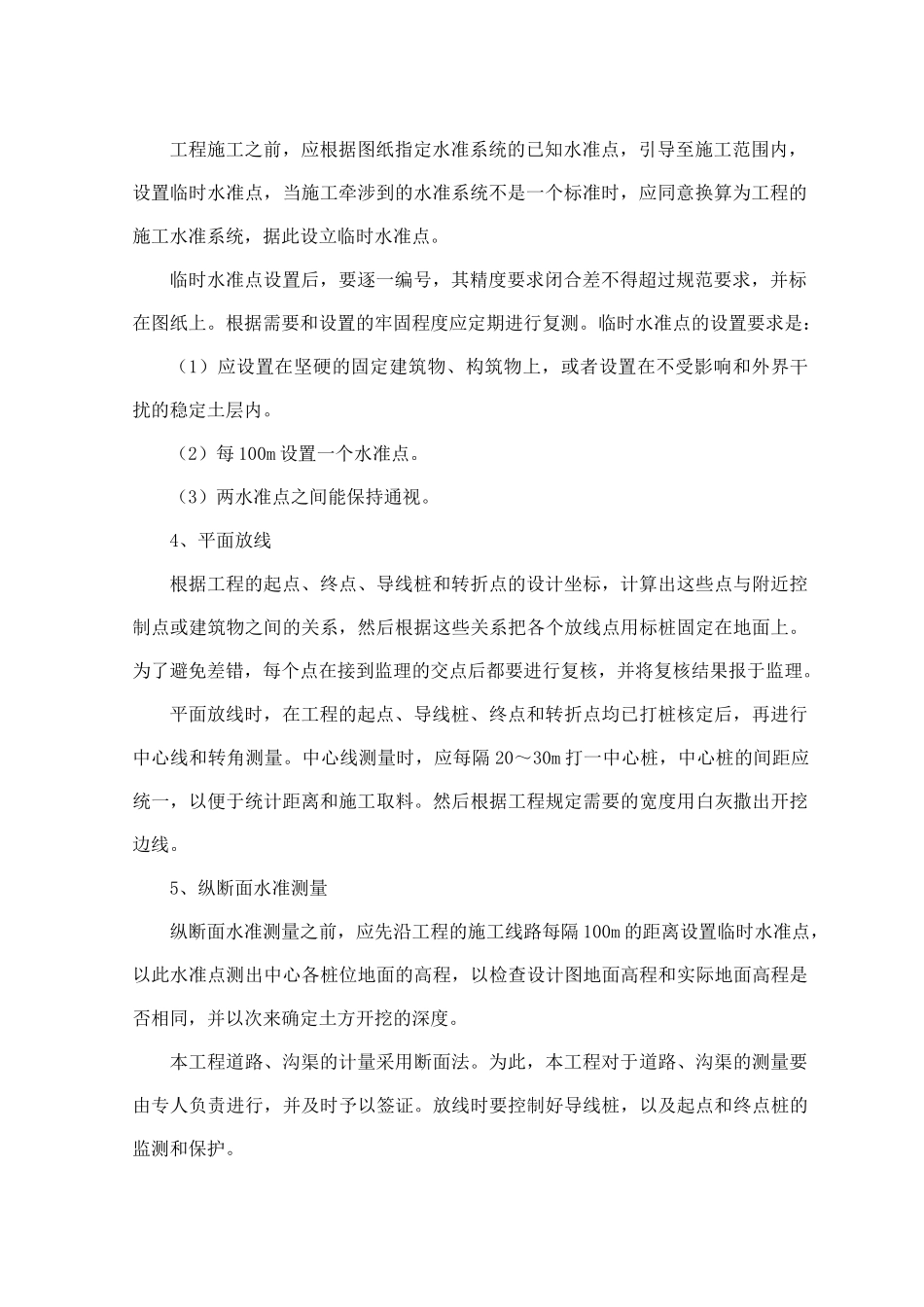

第5章各分部分项工程的施工方案及施工工艺5.1测量放线施工1、测量前的技术准备工作（1）施工测量人员应全面熟悉施工总平面图和各种结构物的顶面标高、相互关系，根据现场条件制定各阶段的施测操作方案。（2）施工测量人员使用的测量仪器应做好校验工作，并在校验有效期内。（3）测量前会同建设单位、监理单位相关人员核对各部位的标高、座标位置有无变化。（4）本工程的沟渠流水标高、场区控制线的引测和传递由项目专职测量工程师进行施测。2、施工测量控制（1）测量控制：针对本工程的特点，现场建立平面及高程控制系统，以便在整个施工期间针对其他工程项目的施工进行测量控制。（2）平面控制系统：拟采用导线测量的方法建立平面控制系统，测量仪器采用SET2100全站仪及100m钢卷尺。用业主提供的控制点进行控制，设置直线控制桩，控制桩位置应在稳定可靠、便于施工期间保护及使用方便。（3）高程控制系统：测量仪器采用S3水准仪，根据业主提供的水准点，将标高引至水准点上，临时水准点必须坚固稳定，距离不得大于100m且前后通视，临时水准点与设计水准点复测闭合。（4）施工控制网的观测时间选在通视条件良好，成像清晰稳定，无大气折光的影响下进行观测。在观测过程中重新调平仪器，使对中系统误差变为测组间的偶然误差。施工控制点采用砼桩埋入地下约1m，施工控制点选在易于扩展，通视良好且能长期保存的地方。3、测量临时水准点工程施工之前，应根据图纸指定水准系统的已知水准点，引导至施工范围内，设置临时水准点，当施工牵涉到的水准系统不是一个标准时，应同意换算为工程的施工水准系统，据此设立临时水准点。临时水准点设置后，要逐一编号，其精度要求闭合差不得超过规范要求，并标在图纸上。根据需要和设置的牢固程度应定期进行复测。临时水准点的设置要求是：（1）应设置在坚硬的固定建筑物、构筑物上，或者设置在不受影响和外界干扰的稳定土层内。（2）每100m设置一个水准点。（3）两水准点之间能保持通视。4、平面放线根据工程的起点、终点、导线桩和转折点的设计坐标，计算出这些点与附近控制点或建筑物之间的关系，然后根据这些关系把各个放线点用标桩固定在地面上。为了避免差错，每个点在接到监理的交点后都要进行复核，并将复核结果报于监理。平面放线时，在工程的起点、导线桩、终点和转折点均已打桩核定后，再进行中心线和转角测量。中心线测量时，应每隔20～30m打一中心桩，中心桩的间距应统一，以便于统计距离和施工取料。然后根据工程规定需要的宽度用白灰撒出开挖边线。5、纵断面水准测量纵断面水准测量之前，应先沿工程的施工线路每隔100m的距离设置临时水准点，以此水准点测出中心各桩位地面的高程，以检查设计图地面高程和实际地面高程是否相同，并以次来确定土方开挖的深度。本工程道路、沟渠的计量采用断面法。为此，本工程对于道路、沟渠的测量要由专人负责进行，并及时予以签证。放线时要控制好导线桩，以及起点和终点桩的监测和保护。6、复测、定位施工方应根据监理的现场交桩和书面资料，对主要原始基准点（包括导线桩、水准点）进行认真复测，在交桩后7天内，将结果报甲方认定后，作为永久保护，复测中如发现有超出容许范围的误差，要及时报告甲方、监理复测、纠正，在重新交桩后，施工方应再次按上述程序上报，直至准确无误，甲方认定为止。7、竣工测量工程施工结束后，即进行竣工测量，包括平面测量、断面测量、平面控制系统的复核。1、为防止施工过程中控制桩位移引起测量误差，竣工测量前须重新施测。2、根据控制桩施测排水沟渠、道路的中心线，并在原施工图断面位置上布桩，定出断面线，测量方法同放样，即：室内计算测放数据，现场用全站仪极坐标法施测，并进行校核。3、根据规范及设计要求，检查路面宽度、轴线偏移、坡度情况、沟渠底宽、边坡、高程、中心线，对不合格的进行整修，合格后进行断面测量。4、用两架水准仪测量横断面，按原设计断面位置测量，测点间距用视距仪测量，高差较大的采用经纬仪测视距，并测渠身、道路纵断面图，通过内业计算绘图，采用设计图纸比例，以便比较工程实现设计意图的程度。5、地形图的测绘，因工程施...
