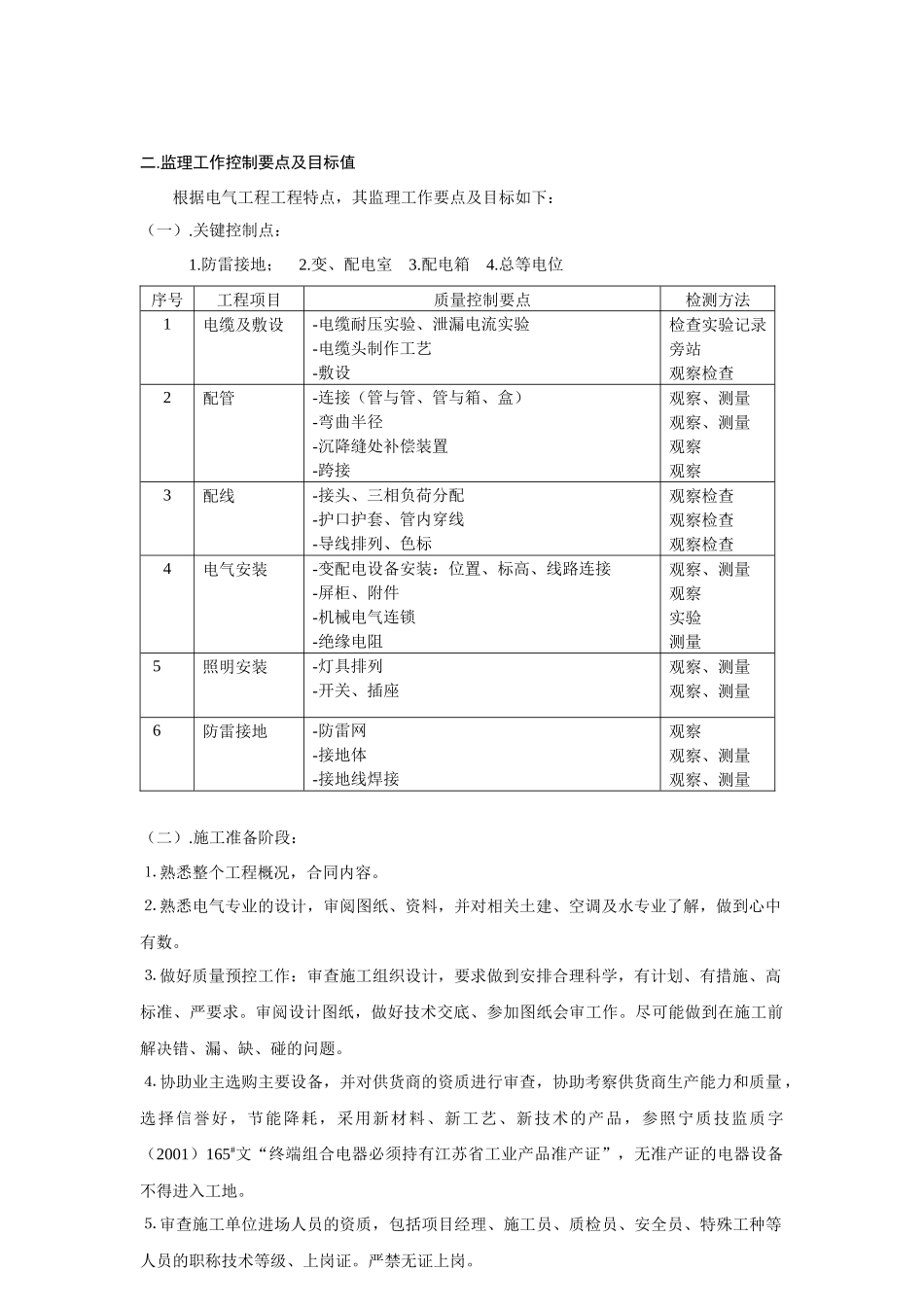

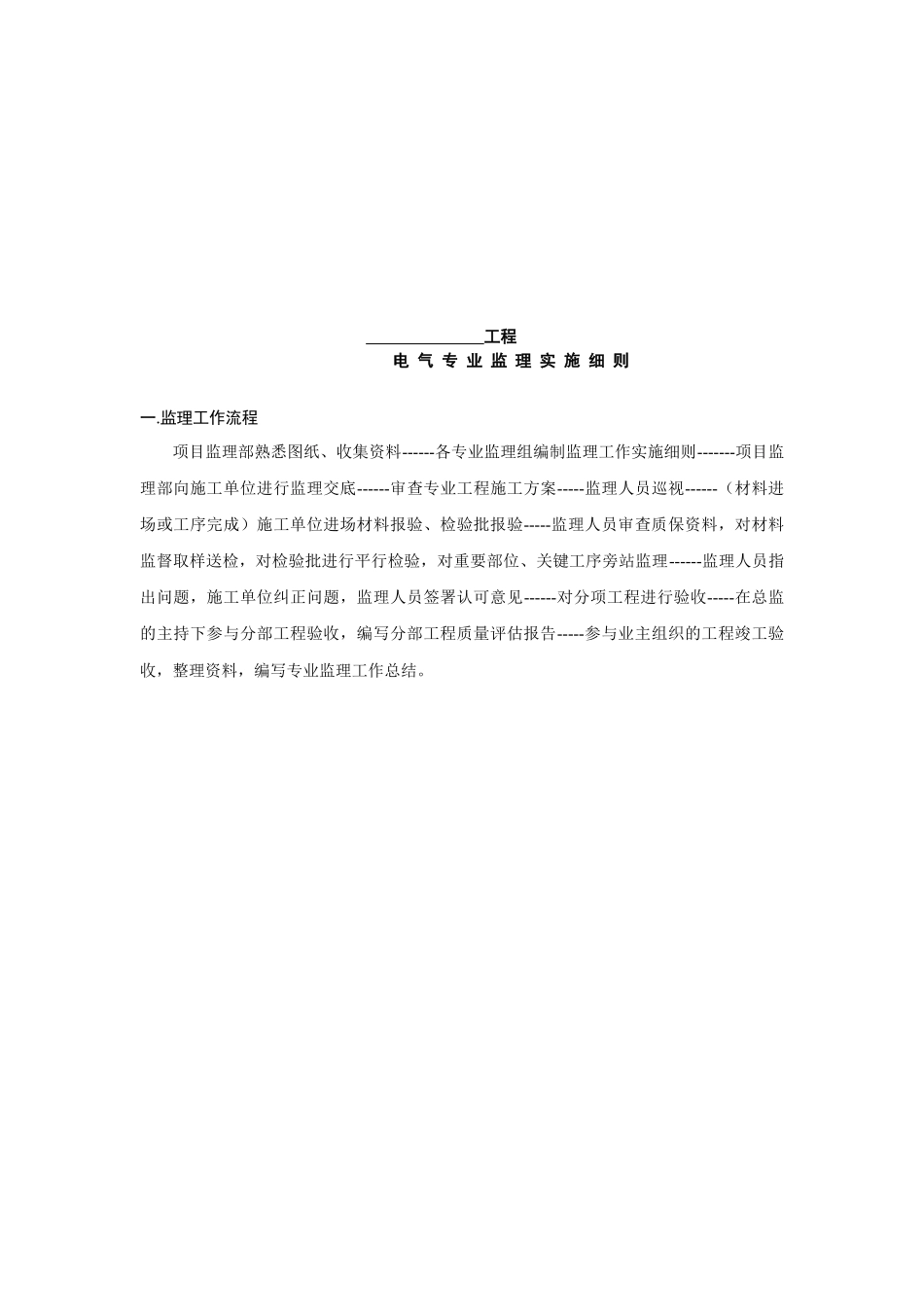

工程电气专业监理实施细则一.监理工作流程项目监理部熟悉图纸、收集资料------各专业监理组编制监理工作实施细则-------项目监理部向施工单位进行监理交底------审查专业工程施工方案-----监理人员巡视------（材料进场或工序完成）施工单位进场材料报验、检验批报验-----监理人员审查质保资料，对材料监督取样送检，对检验批进行平行检验，对重要部位、关键工序旁站监理------监理人员指出问题，施工单位纠正问题，监理人员签署认可意见------对分项工程进行验收-----在总监的主持下参与分部工程验收，编写分部工程质量评估报告-----参与业主组织的工程竣工验收，整理资料，编写专业监理工作总结。二.监理工作控制要点及目标值根据电气工程工程特点，其监理工作要点及目标如下：（一）.关键控制点：1.防雷接地；2.变、配电室3.配电箱4.总等电位序号工程项目质量控制要点检测方法1电缆及敷设-电缆耐压实验、泄漏电流实验-电缆头制作工艺-敷设检查实验记录旁站观察检查2配管-连接（管与管、管与箱、盒）-弯曲半径-沉降缝处补偿装置-跨接观察、测量观察、测量观察观察3配线-接头、三相负荷分配-护口护套、管内穿线-导线排列、色标观察检查观察检查观察检查4电气安装-变配电设备安装：位置、标高、线路连接-屏柜、附件-机械电气连锁-绝缘电阻观察、测量观察实验测量5照明安装-灯具排列-开关、插座观察、测量观察、测量6防雷接地-防雷网-接地体-接地线焊接观察观察、测量观察、测量（二）.施工准备阶段：⒈熟悉整个工程概况，合同内容。⒉熟悉电气专业的设计，审阅图纸、资料，并对相关土建、空调及水专业了解，做到心中有数。⒊做好质量预控工作：审查施工组织设计，要求做到安排合理科学，有计划、有措施、高标准、严要求。审阅设计图纸，做好技术交底、参加图纸会审工作。尽可能做到在施工前解决错、漏、缺、碰的问题。⒋协助业主选购主要设备，并对供货商的资质进行审查，协助考察供货商生产能力和质量，选择信誉好，节能降耗，采用新材料、新工艺、新技术的产品，参照宁质技监质字（2001）165#文“终端组合电器必须持有江苏省工业产品准产证”，无准产证的电器设备不得进入工地。⒌审查施工单位进场人员的资质，包括项目经理、施工员、质检员、安全员、特殊工种等人员的职称技术等级、上岗证。严禁无证上岗。⒍审查分包单位及零配件、电气材料供应商的施工、产品资质。⒎协助施工单位建立三级质量保证监督体系及措施，建立安全三级保证体系，并监督其落实。⒏监理在现场执行《江苏省建设工程施工阶段监理现场用表示范表示》（第二版），要求各方按示范表示使用说明执行。（三）.施工阶段监理：⒈把好材料进场关，重要设备、器具、材料的采购，要参与考查认证，无论是甲方提供的材料或施工单位采购的材料，都要报验，必须有产品质保书，出厂合格证及电气实验记录等。设备的开箱要有监理在场，检查外观质量，取得设备随带资料、文件、说明书等。⒉根据整个工程的要求，审定电气专业的施工进度计划，提出具体要求。⒊做好施工过程中的预控工作，特别是对施工过程中的关键环节，要做到事先有预测，时候有对策，以减少一般事故，杜绝重大事故。⒋检查按设计要求预留的孔洞标高位置是否准确，检查梁、板、柱、墙内的预埋铁件数量和位置标高。⒌检查电管预埋到位，应做到清污、套丝、无毛刺、接地焊接可靠、布置合理，横平竖直，整齐一致。⒍配电照明系统的箱柜、开关、灯具、插座的安装要相序一致，面板标高一致，四周无缝隙。电气器具的数量安装位置准确无误。⒎检查电缆电线的连接，宜采用线帽压接，不准使用人工绑扎。严格按照国家标准《电气装置工程施工及验收规范》执行。⒏检查强弱电配线要按国际标准色标穿线，出现同一色线应套号码管标识，吊顶内必须使用同规格的阻燃线。⒐检查明配管线应单独设吊架、卡架安装牢固，线管到位处应护口、锁口齐全，管口应光滑。⒑电视电话网络信息点安装应按设计要求，验收参照有关规范执行。⒒检查施工单位的资料管理，过程及安装记录，施工自检记录，测试记录数据要真实齐全，分部分项工程验收资料应齐全，否则应及时补做，不合格的应重做。⒓...
