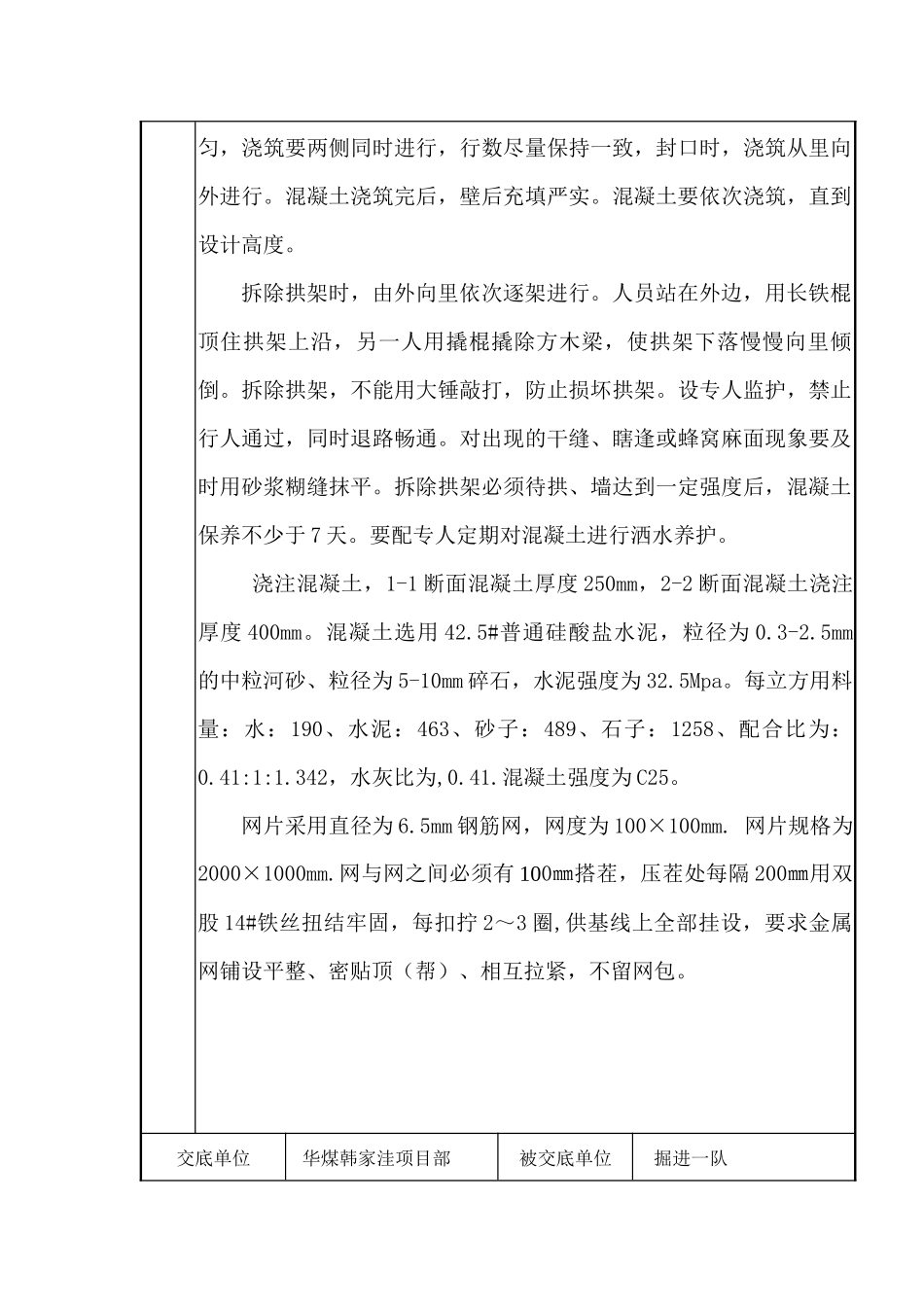

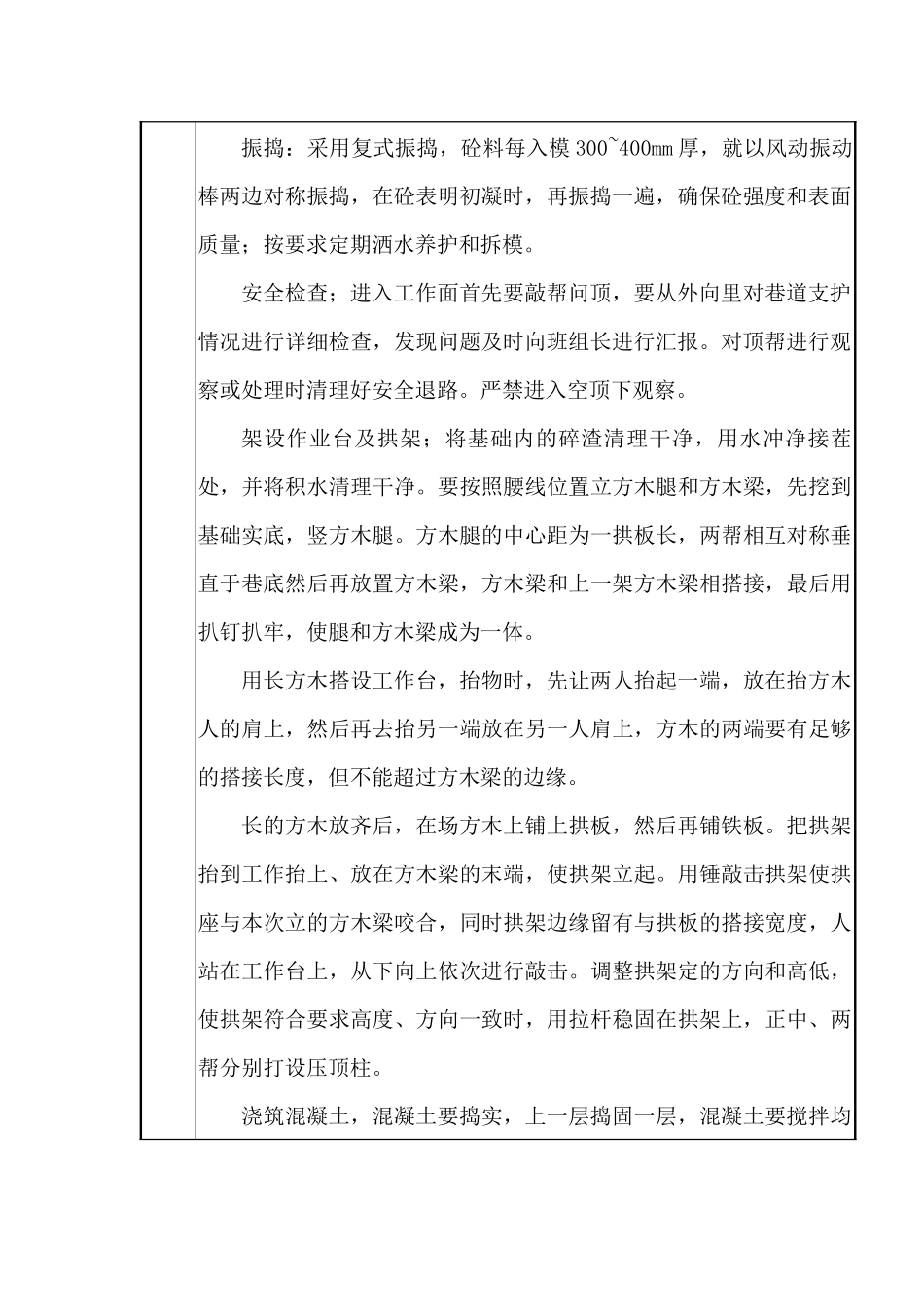

技术安全交底编号：K034单位工程名称中央变电所建设单位山西煤炭进出口集团左云韩家洼煤业有限公司分项（或分部）工程名称锚杆索立模浇筑施工单位华煤集团有限公司技术安全交底巷道采用金属锚杆，规格∮18×2200mm，每孔使用1根K2335，一根Z2360树脂锚固剂，K2335在内，Z2360在外。采用钢筋钢带加锚杆、锚索、钢筋网联合支护。锚杆角度：锚杆与巷道顶帮轮廓线垂直布置，其最小角度不小于75度。锚杆间排距为800mm×800mm。锚索间排距为：1600*1600mm，1—1断面为2根锚索，2—2断面为3根锚索。锚索采¢17.8钢绞线，长度是7500mm。每个锚索钻孔安装一个K2335，2根Z2360树脂药卷，K2335在上，Z2360在下；锚索托板采用Q235钢；规格400×400×12mm；清渣后，先挖基础后找平，然后支墙模打砼，再立拱，打拱部砼，进行永久砼砌碹支护,1-1断面浇筑混凝土厚度为250mm。2-2断面浇筑混凝土厚度为400mm。材料规格：⑴墙模：200~300×1600刚模；拱模：采用［10×1600槽钢作模板；⑵立柱：采用［14槽钢；拱架：采用［14槽钢；立柱与拱架用连接板螺栓连接。以水准仪操平作业面，平底，放中心线，较准立模规格，然后进行钢模找正，并支模；振捣：采用复式振捣，砼料每入模300~400mm厚，就以风动振动棒两边对称振捣，在砼表明初凝时，再振捣一遍，确保砼强度和表面质量；按要求定期洒水养护和拆模。安全检查；进入工作面首先要敲帮问顶，要从外向里对巷道支护情况进行详细检查，发现问题及时向班组长进行汇报。对顶帮进行观察或处理时清理好安全退路。严禁进入空顶下观察。架设作业台及拱架；将基础内的碎渣清理干净，用水冲净接茬处，并将积水清理干净。要按照腰线位置立方木腿和方木梁，先挖到基础实底，竖方木腿。方木腿的中心距为一拱板长，两帮相互对称垂直于巷底然后再放置方木梁，方木梁和上一架方木梁相搭接，最后用扒钉扒牢，使腿和方木梁成为一体。用长方木搭设工作台，抬物时，先让两人抬起一端，放在抬方木人的肩上，然后再去抬另一端放在另一人肩上，方木的两端要有足够的搭接长度，但不能超过方木梁的边缘。长的方木放齐后，在场方木上铺上拱板，然后再铺铁板。把拱架抬到工作抬上、放在方木梁的末端，使拱架立起。用锤敲击拱架使拱座与本次立的方木梁咬合，同时拱架边缘留有与拱板的搭接宽度，人站在工作台上，从下向上依次进行敲击。调整拱架定的方向和高低，使拱架符合要求高度、方向一致时，用拉杆稳固在拱架上，正中、两帮分别打设压顶柱。浇筑混凝土，混凝土要捣实，上一层捣固一层，混凝土要搅拌均匀，浇筑要两侧同时进行，行数尽量保持一致，封口时，浇筑从里向外进行。混凝土浇筑完后，壁后充填严实。混凝土要依次浇筑，直到设计高度。拆除拱架时，由外向里依次逐架进行。人员站在外边，用长铁棍顶住拱架上沿，另一人用撬棍撬除方木梁，使拱架下落慢慢向里倾倒。拆除拱架，不能用大锤敲打，防止损坏拱架。设专人监护，禁止行人通过，同时退路畅通。对出现的干缝、瞎逢或蜂窝麻面现象要及时用砂浆糊缝抹平。拆除拱架必须待拱、墙达到一定强度后，混凝土保养不少于7天。要配专人定期对混凝土进行洒水养护。浇注混凝土，1-1断面混凝土厚度250mm，2-2断面混凝土浇注厚度400mm。混凝土选用42.5#普通硅酸盐水泥，粒径为0.3-2.5mm的中粒河砂、粒径为5-10mm碎石，水泥强度为32.5Mpa。每立方用料量：水：190、水泥：463、砂子：489、石子：1258、配合比为：0.41:1:1.342，水灰比为,0.41.混凝土强度为C25。网片采用直径为6.5mm钢筋网，网度为100×100mm.网片规格为2000×1000mm.网与网之间必须有100㎜搭茬，压茬处每隔200㎜用双股14#铁丝扭结牢固，每扣拧2～3圈,供基线上全部挂设，要求金属网铺设平整、密贴顶（帮）、相互拉紧，不留网包。交底单位华煤韩家洼项目部被交底单位掘进一队交底人曹阳被交底负责人交底时间:2011年5月19日技术安全交底编号：K034单位工程名称中央变电所建设单位山西煤炭进出口集团左云韩家洼煤业有限公司分项（或分部）工程名称基岩掘进施工单位华煤集团韩家洼项目部技术安全交底1、所施工巷道为半煤岩巷，主变电所通路开口坐标为：X=4403586.713，Y=19641328....
