广东海洋大学机械设计基础课程设计说明书VIP免费

广东海洋大学机械设计基础课程设计说明书_第1页
1/34
广东海洋大学机械设计基础课程设计说明书_第2页
2/34
广东海洋大学机械设计基础课程设计说明书_第3页
3/34

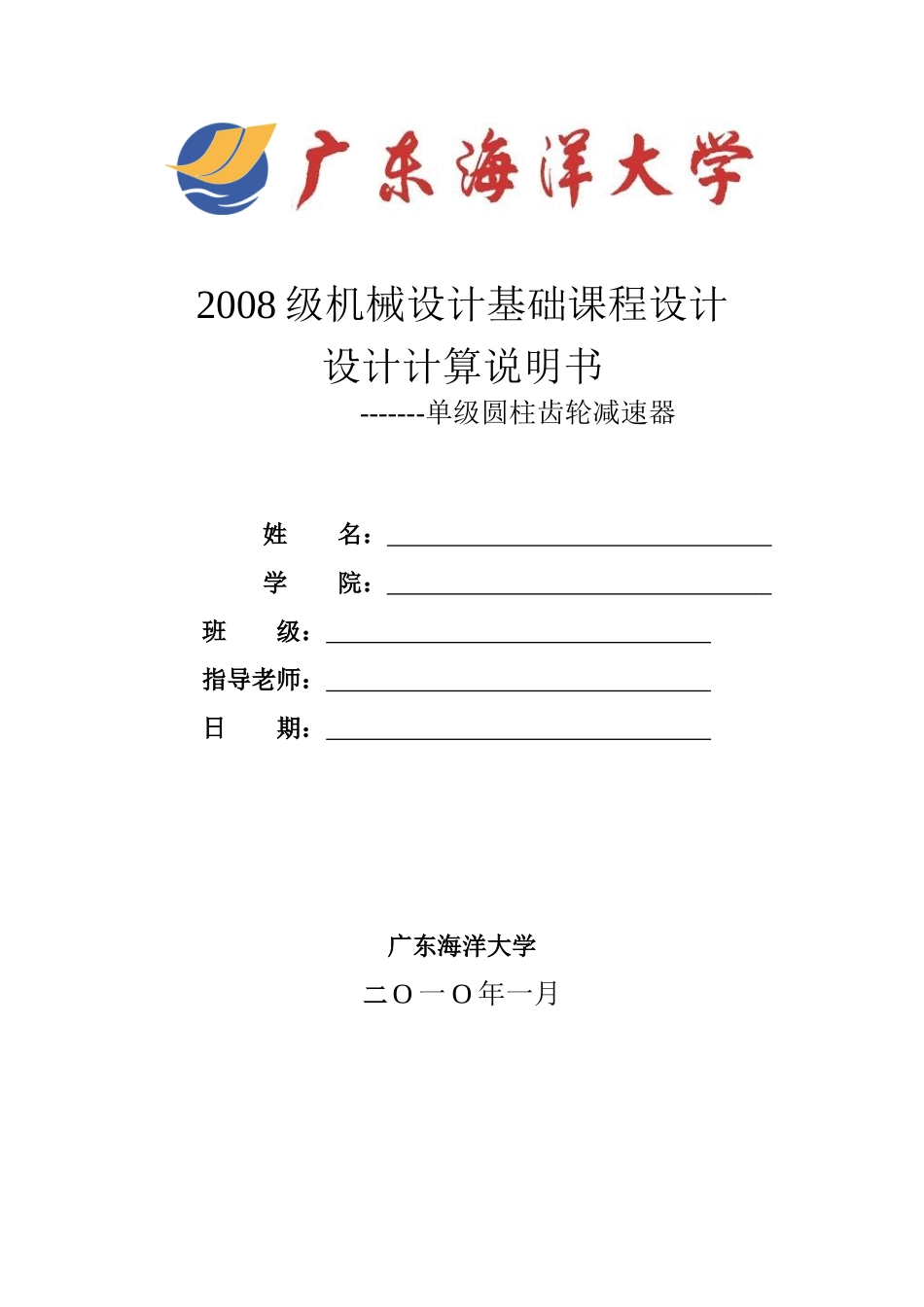

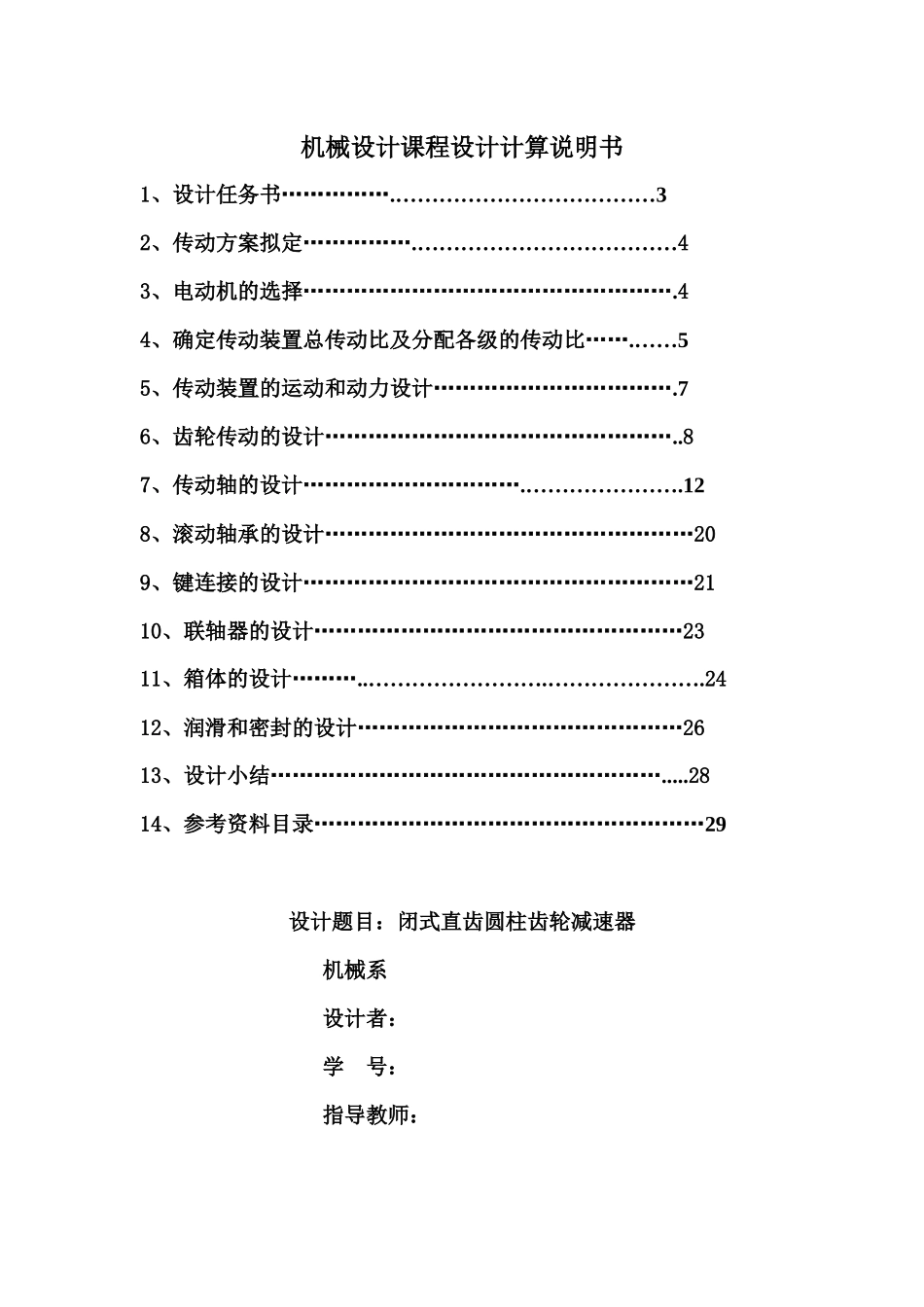

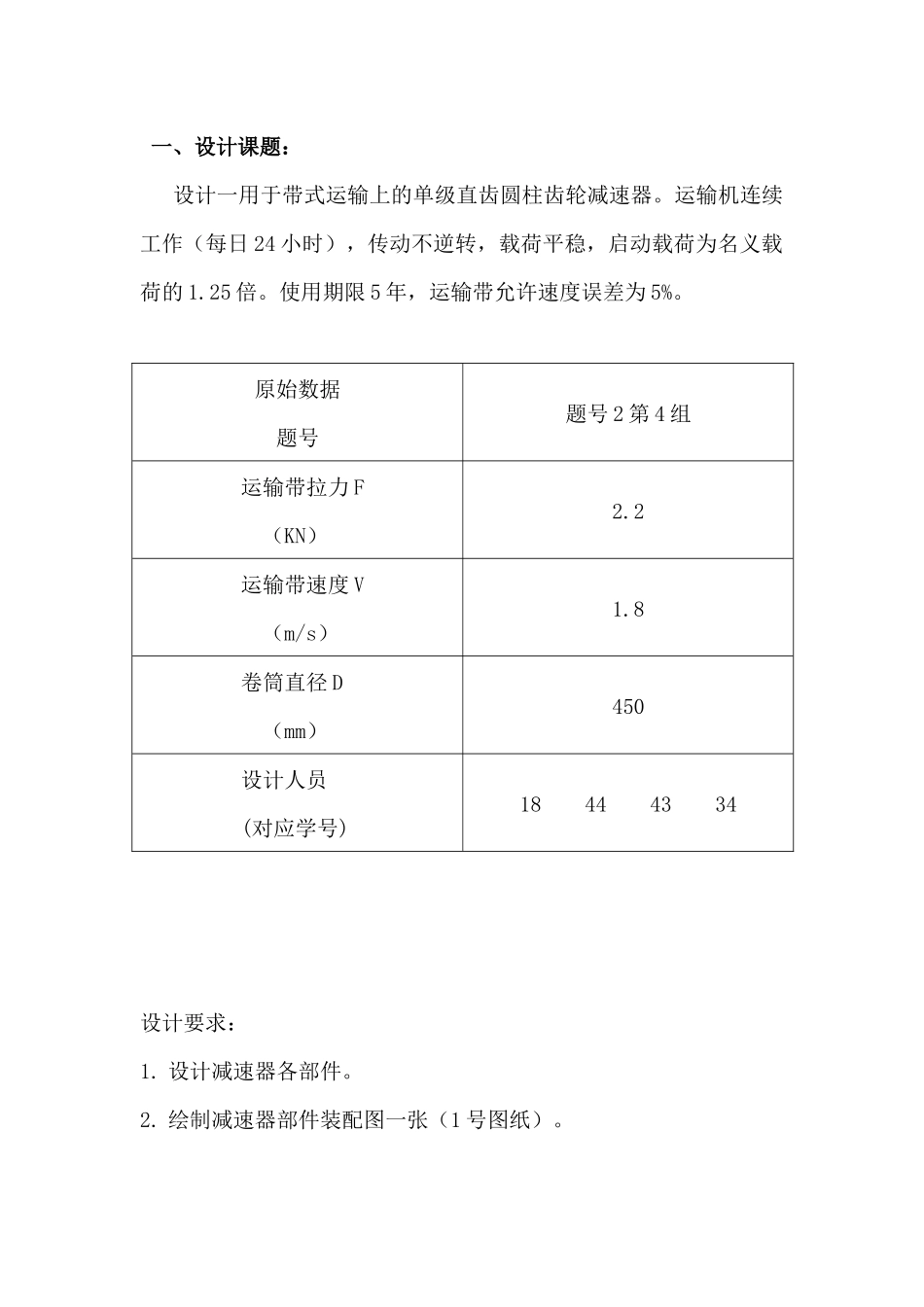

2008级机械设计基础课程设计设计计算说明书-------单级圆柱齿轮减速器姓名:学院:班级:指导老师:日期:广东海洋大学二O一O年一月机械设计课程设计计算说明书1、设计任务书…………….………………………………32、传动方案拟定…………….………………………………43、电动机的选择…………………………………………….44、确定传动装置总传动比及分配各级的传动比…….……55、传动装置的运动和动力设计…………………………….76、齿轮传动的设计…………………………………………..87、传动轴的设计………………………….………………….128、滚动轴承的设计……………………………………………209、键连接的设计………………………………………………2110、联轴器的设计……………………………………………2311、箱体的设计………..…………………….………………….2412、润滑和密封的设计………………………………………2613、设计小结……………………………………………….....2814、参考资料目录………………………………………………29设计题目:闭式直齿圆柱齿轮减速器机械系设计者:学号:指导教师:一、设计课题:设计一用于带式运输上的单级直齿圆柱齿轮减速器。运输机连续工作(每日24小时),传动不逆转,载荷平稳,启动载荷为名义载荷的1.25倍。使用期限5年,运输带允许速度误差为5%。原始数据题号题号2第4组运输带拉力F(KN)2.2运输带速度V(m/s)1.8卷筒直径D(mm)450设计人员(对应学号)18444334设计要求:1.设计减速器各部件。2.绘制减速器部件装配图一张(1号图纸)。3.编写设计计算说明书一分。一、传动方案拟定:方案拟定:采用V带传动与齿轮传动的组合,即可满足传动比要求,同时由于带传动具有良好的缓冲,吸振性能,适应大起动转矩工况要求,结构简单,成本低,使用维护方便。1.电动机2.V带传动3.圆柱齿轮减速器4.连轴器5.滚筒6.运输带二、电动机选择:1、电动机类型和结构的选择:选择Y系列三相异步电动机,此系列电动机属于一般用途的全封闭自扇冷电动机,其结构简单,工作可靠,价格低廉,维护方便,适用于不易燃,不易爆,无腐蚀性气体和无特殊要求的机械。2、电动机容量选择:电动机所需工作功率为:式(1):Pd=PW/ηa(kw)由式(2):PW=FV/1000(KW)因此Pd=FV/1000ηa(KW)由电动机至运输带的传动总效率为:η总=η1×η22×η3×η4×η5×η6式中:η1、η2、η3、η4、η5、η6分别为带传动、齿轮轴承、齿轮传动、联轴器、联轴器轴承和卷筒的传动效率。取η1=0.96,η2=0.98,η3=0.97,η4=0.97,η5=0.98,η6=0.96则:η总=0.96×0.982×0.97×0.97×0.98×0.96=0.816所以:电机所需的工作功率:Pd=FV/1000η总=(2200×1.8)/(1000×0.816)=4.85(kw)3、确定电动机转速卷筒工作转速为:n卷筒=60×1000·V/(π·D)=(60×1000×1.8)/(450·π)=76.4r/min根据手册P6表2.2推荐的传动比合理范围,取V带传动比I1’=2~4,取圆柱齿轮传动比范围I’=3~5。则总传动比理论范围为:Ia’=6~20。故电动机转速的可选范为N’d=I’a×n卷筒=(16~20)×76.4=458.4~1528r/min则符合这一范围的同步转速有:750、1000和1500r/min根据容量和转速,由相关手册查出三种适用的电动机型号:(如下表)方案电动机型号额定功率电动机转速(r/min)传动装置传动比同步转速满载转速总传动比V带传动减速器1Y132S-45.51500144018.853.55.392Y132M2-65.5100096012.5634.1883Y160M2-85.57507208.312.83.36电动机主要外形和安装尺寸:中心高H外形尺寸Lx(AC/2+AD)×HD底角安装尺寸A×B地脚螺栓孔直径K轴伸尺寸D×E装键部位尺寸F×GD132520×345×315216×1781228×8010×41三、各轴运动参数和动力参数的计算计算步骤设计计算与内容设计结果1)0轴(电动机P0=4.85KWn0=960r/minP0=4.85KW综合考虑电动机和传动装置的尺寸、重量、价格和带传动、减速器传动比,可见第2方案比较适合。此选定电动机型号为Y132M2-6,其主要性能:轴)2)1轴(高速轴)3)2轴(低速轴)4)3轴(滚筒轴)汇总结果T0=9550P0/n0=9550×4.85/960=48.34N.mP1=P0×η1=4....
